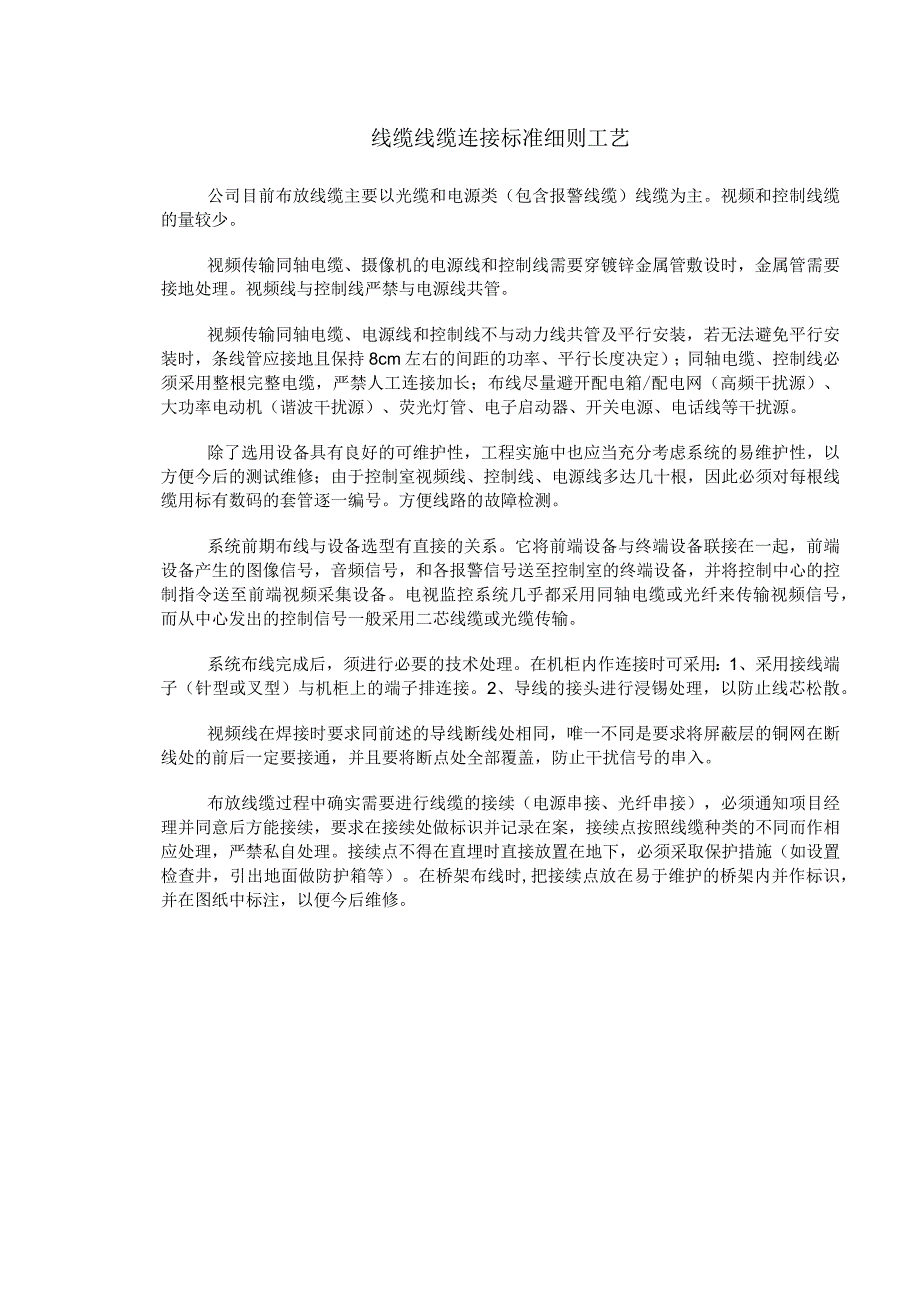

1、线缆线缆连接标准细则工艺公司目前布放线缆主要以光缆和电源类（包含报警线缆）线缆为主。视频和控制线缆的量较少。视频传输同轴电缆、摄像机的电源线和控制线需要穿镀锌金属管敷设时，金属管需要接地处理。视频线与控制线严禁与电源线共管。视频传输同轴电缆、电源线和控制线不与动力线共管及平行安装，若无法避免平行安装时，条线管应接地且保持8cm左右的间距的功率、平行长度决定）；同轴电缆、控制线必须采用整根完整电缆，严禁人工连接加长；布线尽量避开配电箱/配电网（高频干扰源）、大功率电动机（谐波干扰源）、荧光灯管、电子启动器、开关电源、电话线等干扰源。除了选用设备具有良好的可维护性，工程实施中也应当充分考虑系统的易

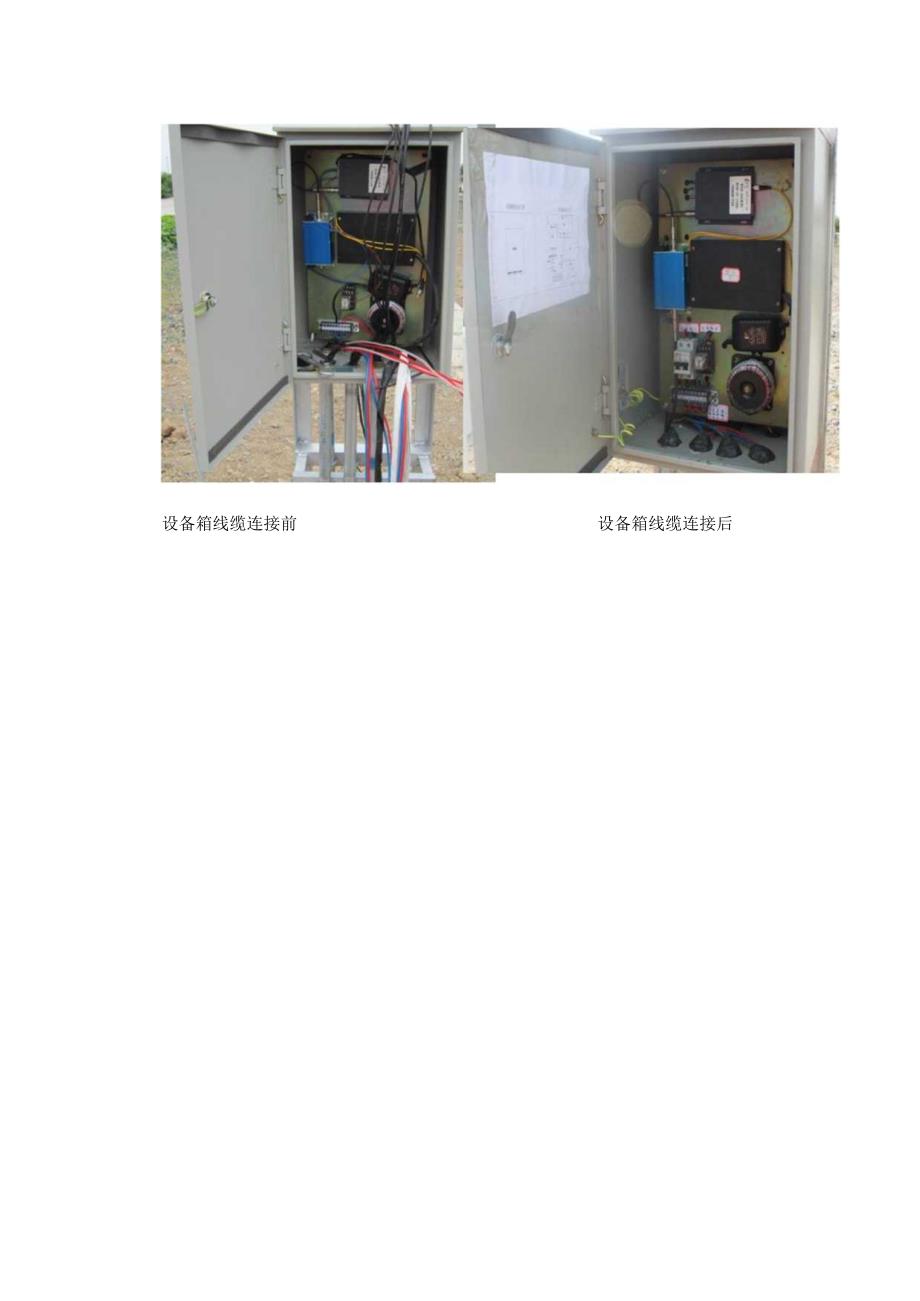

2、维护性，以方便今后的测试维修；由于控制室视频线、控制线、电源线多达几十根，因此必须对每根线缆用标有数码的套管逐一编号。方便线路的故障检测。系统前期布线与设备选型有直接的关系。它将前端设备与终端设备联接在一起，前端设备产生的图像信号，音频信号，和各报警信号送至控制室的终端设备，并将控制中心的控制指令送至前端视频采集设备。电视监控系统几乎都采用同轴电缆或光纤来传输视频信号，而从中心发出的控制信号一般采用二芯线缆或光缆传输。系统布线完成后，须进行必要的技术处理。在机柜内作连接时可采用：1、采用接线端子（针型或叉型）与机柜上的端子排连接。2、导线的接头进行浸锡处理，以防止线芯松散。视频线在焊接时要求同前述的导线断线处相同，唯一不同是要求将屏蔽层的铜网在断线处的前后一定要接通，并且要将断点处全部覆盖，防止干扰信号的串入。布放线缆过程中确实需要进行线缆的接续（电源串接、光纤串接），必须通知项目经理并同意后方能接续，要求在接续处做标识并记录在案，接续点按照线缆种类的不同而作相应处理，严禁私自处理。接续点不得在直埋时直接放置在地下，必须采取保护措施（如设置检查井，引出地面做防护箱等）。在桥架布线时,把接续点放在易于维护的桥架内并作标识，并在图纸中标注，以便今后维修。设备箱线缆连接前设备箱线缆连接后
