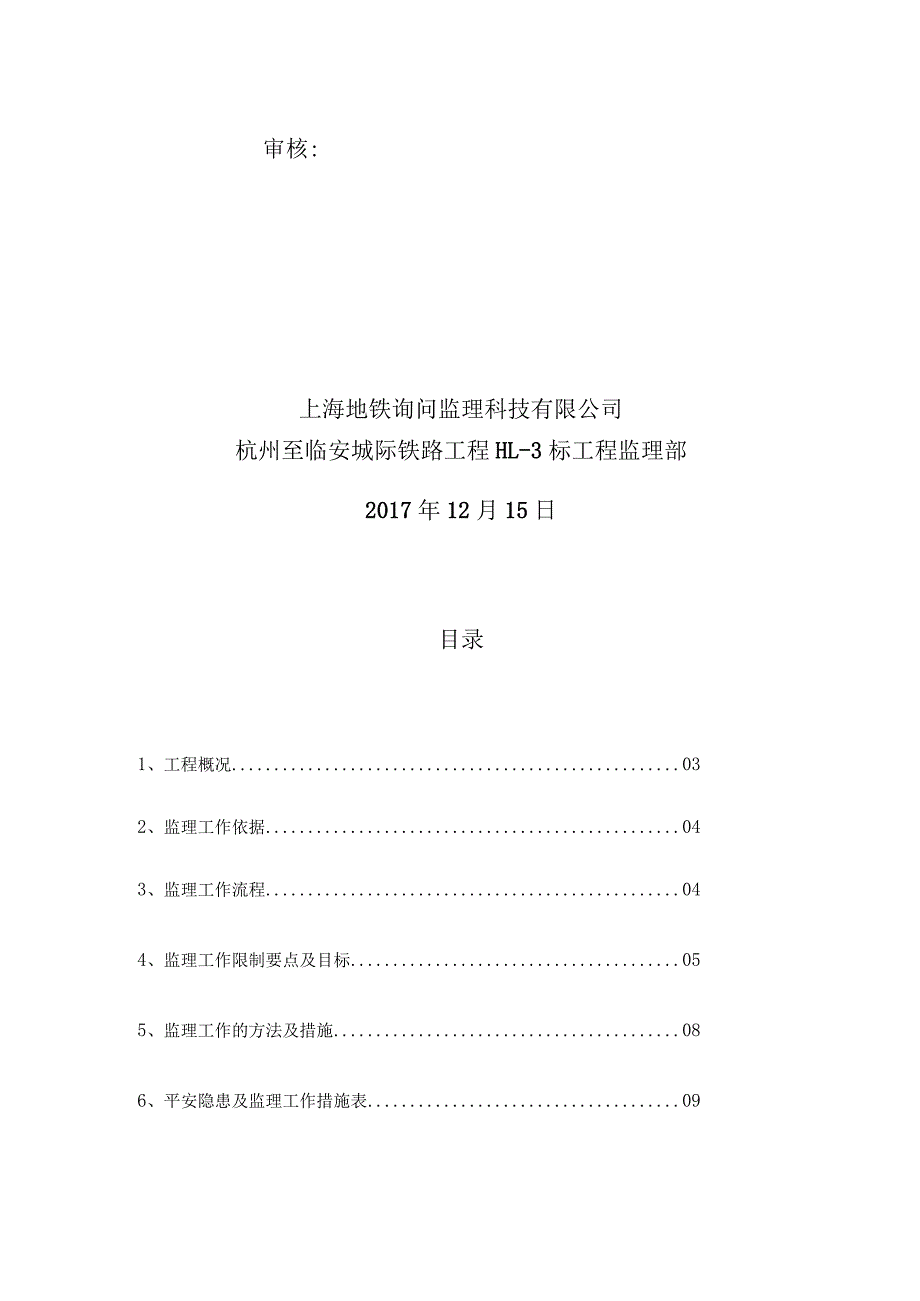

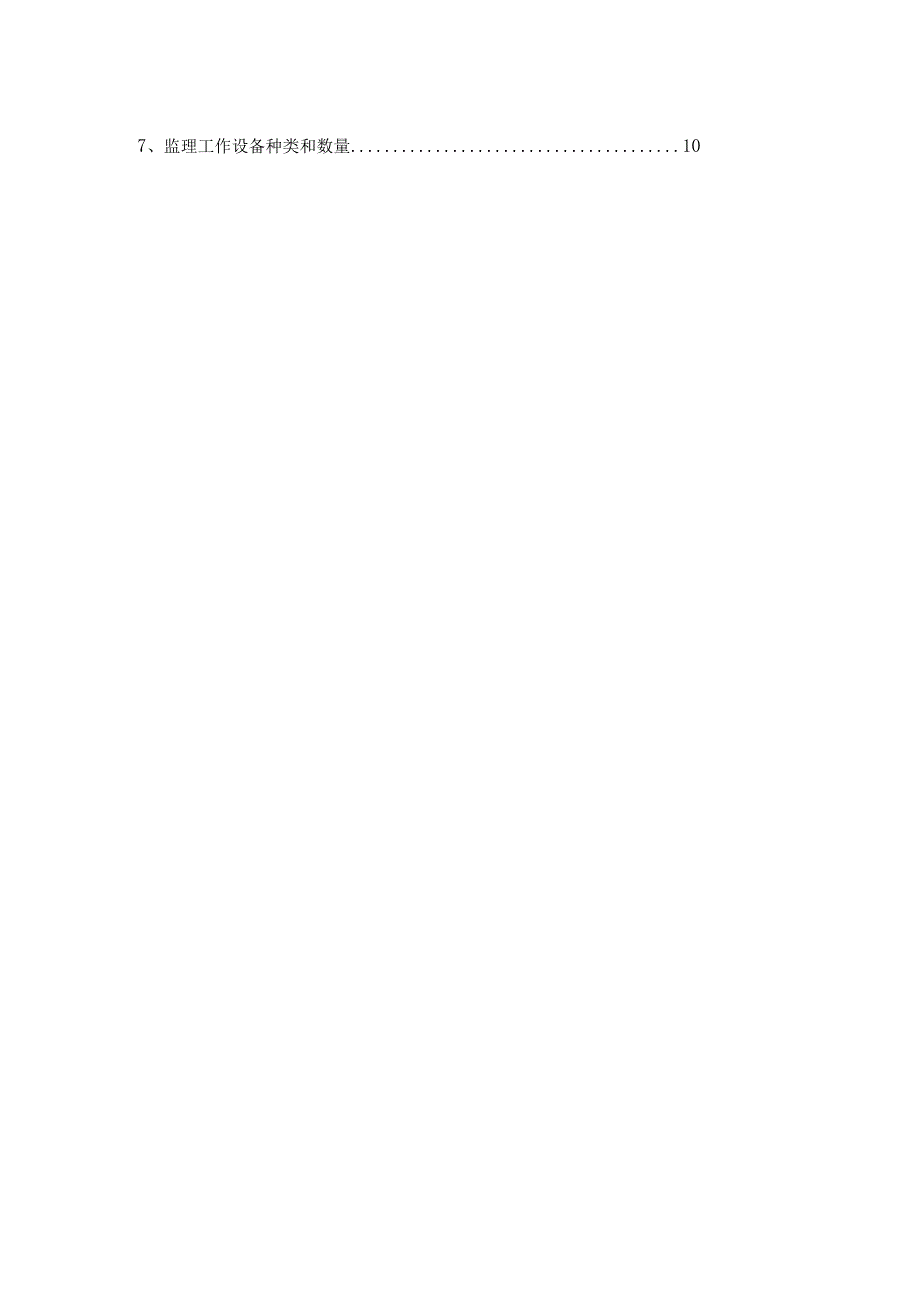

1、杭州至临安城际铁路工程HLT标段农林高校站落地式钢管脚手架监理实施细则编制：审核:上海地铁询问监理科技有限公司杭州至临安城际铁路工程HL-3标工程监理部2017年12月15日目录1、工程概况032、监理工作依据043、监理工作流程044、监理工作限制要点及目标055、监理工作的方法及措施086、平安隐患及监理工作措施表097、监理工作设备种类和数量10农林高校站落地式钢管脚手架监理实施细则1、工程概况农林高校站位于苕溪北路与环城东路交叉路口，东西向平行布置于苕溪北路之下。车站为地下两层双柱三跨箱型框架结构，有效站台宽度12.6米。共设四个出入口及二组风亭。车站主体长189.9米，标准段宽21.
2、30米，标准段底板埋深16.5T8.1米，覆土厚度约3米。本站接受明挖顺作法施工，车站主体结构分两期施工，一期施工车站起点DK8+757.9DK8+884.0主体结构，一期施工时，车站主体范围内管线随交通疏解一起进行临时改迁；二期施工车站DK8+884.0-DK8+947.8,主体结构施工完成后将管线回迁。主要部位尺寸：顶板厚80Omnb顶纵梁900X1900mm；中板厚40Omnb中纵梁800X100Omm；标准段底板厚90Omnb端头井底板厚IOoOmnb底纵梁900X2300mm；端头井侧墙800mm,标准段侧墙为700mm；结构标准段地下二层净空为6.25m、地下一层净空为5.05m、
3、端头井地下二层为7.75m。本工程外侧双排脚手架架设在车站底板抗浮脚趾顶面上，布置间距依据纵、横向1500X120Oninb进行布置，布局180Omn1。在顶板及中板施工的时候，连墙件接受板内预埋钢管，并用双扣件与架体连接；侧墙布置连墙件时，接受短钢管与架体进行扣件连接，并与墙体对拉螺杆顶紧焊牢，连墙件依据两步三跨的间距3600X450Omm进行布置，搭设高度16.5米。1.工程参建单位：建设单位：杭州杭临轨道交通有限公司设计单位：浙江省交通规划设计探讨院施工单位：浙江省大成建设集团有限公司监理单位：上海地铁询问监理科技有限公司2、监理工作依据1 .建筑施工扣件式钢管脚手架平安技术规范JGJ1
4、30-2011；2 .建筑施工脚手架平安技术统一标准JG51210-2016；3 .建设施工平安检查标准JGJ592011；4 .钢管脚手架扣件GB15831-2006;5 .农林高校站落地式脚手架施工方案；6 .工程监理合同;7 .已批准的监理规划。3、监理工作流程1.材料进场监理工作流程支架材料进入施工现合格承包单位报平安监理进行审批下基坑运用不合格监理单位现场检查检验批质量合格2.现场巡察全监理工作流程时施工过程巡察检查对高危作业的关键工序查出问题、S出问题巡察记录乂/土.j,I代IHlTf口|而八火Imn3.特种作业人员、特种岗位人员监理审核工作流程特种作业人员、特种岗位人员上岗证及报
5、审表（原件、gE口件）不符合规定退还监理审核上岗证原件与复印件及报审表（原传白旬传、符合规定-原件退还）平安监理人员签发审查看法符合觑定报审表审定、签证、盖章4、监理工作限制要点及目标（1）脚手架搭设前的监理工作:1 .审核承包单位供应的脚手架施工组织设计、施工方案和其平安措施等;2 .审核脚手架搭设管理人员及施工人员的岗位合格证书，并要求持证上岗；3 .假如是专业的脚手架搭设施工单位施工，则要审查其单位的平安生产资质；4 .督促总、分包单位按有关要求进行技术交底；5 .对搭设脚手架的有关设备、机具、材料按规定进行检查验收；6 .审核脚手架平安施工应急救援预案。（2）脚手架搭设过程中的监理工作
6、：1 .搭设用于本建筑工程的金属扣件双排脚手架，应严格按有关法规文件的要求执行；2 .搭设前应严格进行钢管的筛选，凡严峻锈蚀、薄壁、严峻弯曲裂变的杆件不宜接受；3 .严峻锈蚀、变形、裂缝、螺栓螺纹已损坏的扣件不宜接受；4 .脚手架的基础除按规定设置外，必需做好排水处理。5 .不宜接受承插式钢管作底部立杆交织之用；6 .全部扣件紧固力矩，应达到45-55N-m；7 .同一立面的小横杆，应对等交织设置，同时立杆上下对直；8 .斜杆接长不宜接受对接扣件，应接受叠交方式用两只回转扣件接长，搭接距离应大于O.4m；9 .钢管上严禁打孔；10 .当脚手架搭设尺寸中的步距、立杆纵距、立杆横距和连墙件间距有变
7、更时,除计算底层立杆段外，还必需对出现最大步距或最大立杆纵距、立杆横距、连墙件间距等部位的立杆段进行验算，符合设计要求后按验算符合要求的进行搭设；IL主节点处必需设置一根横向水平杆，用直角扣件扣接且严禁拆除，主节点处两个直角扣件的中距不应大于15Omnb在双排脚手架中，靠墙一端的外伸长度不应大于500mm；12 .必需设置纵、横向扫地杆，纵向扫地杆应接受直角扣件固定在距底座上皮不大于200m处的立杆上，横向扫地杆亦应接受直角扣件固定在紧靠纵向扫地杆下方的立杆上，当立杆基础不在同一高度上时，必需将高处的纵向扫地杆向低处延长两跨与立杆固定，凹凸差不应大于Inb靠边坡上方的立杆轴线到边坡的距离不应小
8、于500mm；13 .立杆接长除顶层顶步外，其余各层各步接头必需接受对接扣件连接；14 .一字型，开口型脚手架的两端必需设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不应大于4m（两步）15 .对高度24m以上的双排脚手架，必需接受刚性连墙件与建筑物牢靠连接；16 .高度在24m以下的单、双排脚手架，均必需在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；17 .一字型、开口型双排脚手架的两端均必需设置横向斜撑，中间宜每隔6跨度一道；18 .脚手架必需协作施工进度搭设，一次搭设高度不应超过相邻连杆件以上两步；19 .立杆搭设严禁将外径48mm与51mm的钢管混合运用；20 .连墙件
9、、剪刀撑、斜撑的搭设应符合剪刀撑、横向斜撑应随立杆、纵向和横向水平杆等同步搭设；（3）脚手架拆除工程的监理工作：1.拆除现场必需设警戒区域，张挂醒目的警戒标记。警戒区域内严禁非操作人通行或在脚手架下方接着组织施工。地面监护人员必需履行职责。脚手架拆除，应配备良好的通信装置；21 细致检查吊运机械（包括索具）是否平安牢靠。吊运机械不允许搭设在脚手架上，应另立设置。22 如遇强风、雨、雪等特殊气候，不应进行脚手架的拆除，夜间实施拆除作业,应具备良好的照明设备；23 全部高处作业人员，应严格按高处作业规定执行拆除工艺要求和遵守平安纪律；24 拆除人员进入岗位以后，先进行检查，加固松动部位，清除步层内
10、留的材料、物件及垃圾块。全部清理物应平安输送至地面，严禁高处抛掷；25 按搭设的反程序进行拆除，即：平安网一竖档笆一垫铺笆一防护栏杆一搁栅一斜拉杆一连墙杆一大横杆一小横杆一立杆；26 不允许分立面拆除或上、下两步同时拆除（踏步式），细致做到一步一清，一杆一清；27 全部连墙杆、斜拉杆、隔排措施、登高措施必需随脚手架步层拆除同步进行下降，不准先行拆除；28 全部杆件与扣件，在拆除时应分别，不允许杆件上附着扣件输送地面，或两杆同时拆下输送地面；29 .全部脚手片拆除，应自外向里直立搬运，防止自里向外翻起后，面层垃圾物件干脆从高处坠落伤人；30 .脚手架内必需运用电焊气割时，应严格依据国家特殊工种的
11、要求和消防规定执行。增派专职人员，配备料斗（桶），防止火星和切割物溅落。严禁无证动用焊割工具；31 .当日完工后，应细致检查岗位四周状况，如发觉留有隐患的部位，应刚好进行修复或接着完成至一个程序或一个部位的结束，方可撤离岗位；32 .输送至地面的全部杆件、扣件等物件，应按类堆放整理。5、监理工作方法及措施(1)监理巡察检查、验收：1.检查钢管、扣件等原材料状况，如发觉异样，监理可通知施工单位进行材料见证取样或整改；2 .检查施工前现场准备工作落实状况,包括平安技术交底、三级教化是否落实,架子工是否持证上岗，劳保用品是否配备到位。如发觉异样，监理可通知施工单位整改。3 .巡察检查：对外脚手架安装
12、过程进行巡察监理，着重督促施工方相关管理人员到位到岗，外架体要求按方案施工，不得随意更改，如有违反，监理可通知施工单位整改，严峻的报告总监理签发工程暂停令。4 .分段验收：依据现场搭设状况，每段脚手架搭设完成后运用前组织施工单位平安员进行分段验收，并形成验收记录表。(2)监理工作措施：1.口头指令监理人员在日常巡察中发觉施工现场的一般平安事故隐患，凡立刻整改能够消退的，可通过口头指令向施工单位管理人员予以指出，监督其改正，并在监理日记中记录。2 .监理工程师联系单如口头指令发出后施工单位未能刚好消退平安事故隐患，或者监理人员认为有必要时，发出监理工程师联系单，要求施工单位限期整改，监理人员按时
13、复查整改结果，并在项目监理日志中记录。3 .监理工程师通知单当发觉平安隐患后，平安监理人员认为有必要时，总监理工程师或平安监理人员刚好签发有关平安的监理工程师通知单要求施工单位限期整改并限时书面回复，平安监理人员按时复查整改结果。并将监理工程师通知单抄报建设单位。4 .工程暂停令当发觉施工现场存在重大平安事故隐患时，总监理工程师刚好签发工程暂停令，暂停部分或全部在施工程的施工，并责令其限期整改，同时将工程暂停令抄报建设单位；经平安监理人员复查合格，总监理工程师批准后方可复工。6、平安隐患及监理工作措施表序紧急源重大般可能导致的事故监理工作措施1扣件与架管连接不紧架体垮塌等督促施工单位平安员按平
