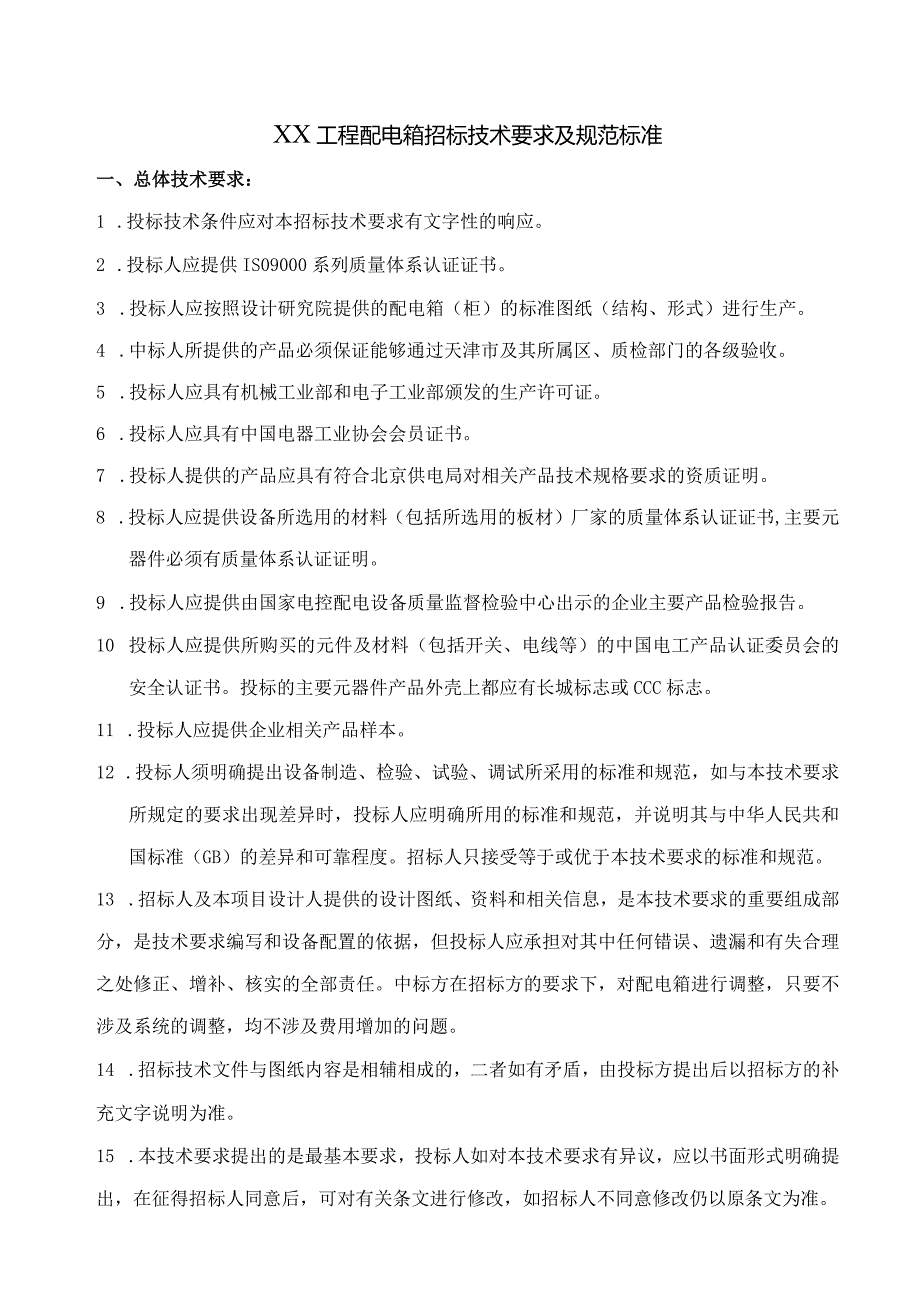

1、XX工程配电箱招标技术要求及规范标准一、总体技术要求：1 .投标技术条件应对本招标技术要求有文字性的响应。2 .投标人应提供IS09000系列质量体系认证证书。3 .投标人应按照设计研究院提供的配电箱（柜）的标准图纸（结构、形式）进行生产。4 .中标人所提供的产品必须保证能够通过天津市及其所属区、质检部门的各级验收。5 .投标人应具有机械工业部和电子工业部颁发的生产许可证。6 .投标人应具有中国电器工业协会会员证书。7 .投标人提供的产品应具有符合北京供电局对相关产品技术规格要求的资质证明。8 .投标人应提供设备所选用的材料（包括所选用的板材）厂家的质量体系认证证书,主要元器件必须有质量体系认
2、证证明。9 .投标人应提供由国家电控配电设备质量监督检验中心出示的企业主要产品检验报告。10 投标人应提供所购买的元件及材料（包括开关、电线等）的中国电工产品认证委员会的安全认证书。投标的主要元器件产品外壳上都应有长城标志或CCC标志。11 .投标人应提供企业相关产品样本。12 .投标人须明确提出设备制造、检验、试验、调试所采用的标准和规范，如与本技术要求所规定的要求出现差异时，投标人应明确所用的标准和规范，并说明其与中华人民共和国标准（GB）的差异和可靠程度。招标人只接受等于或优于本技术要求的标准和规范。13 .招标人及本项目设计人提供的设计图纸、资料和相关信息，是本技术要求的重要组成部分，

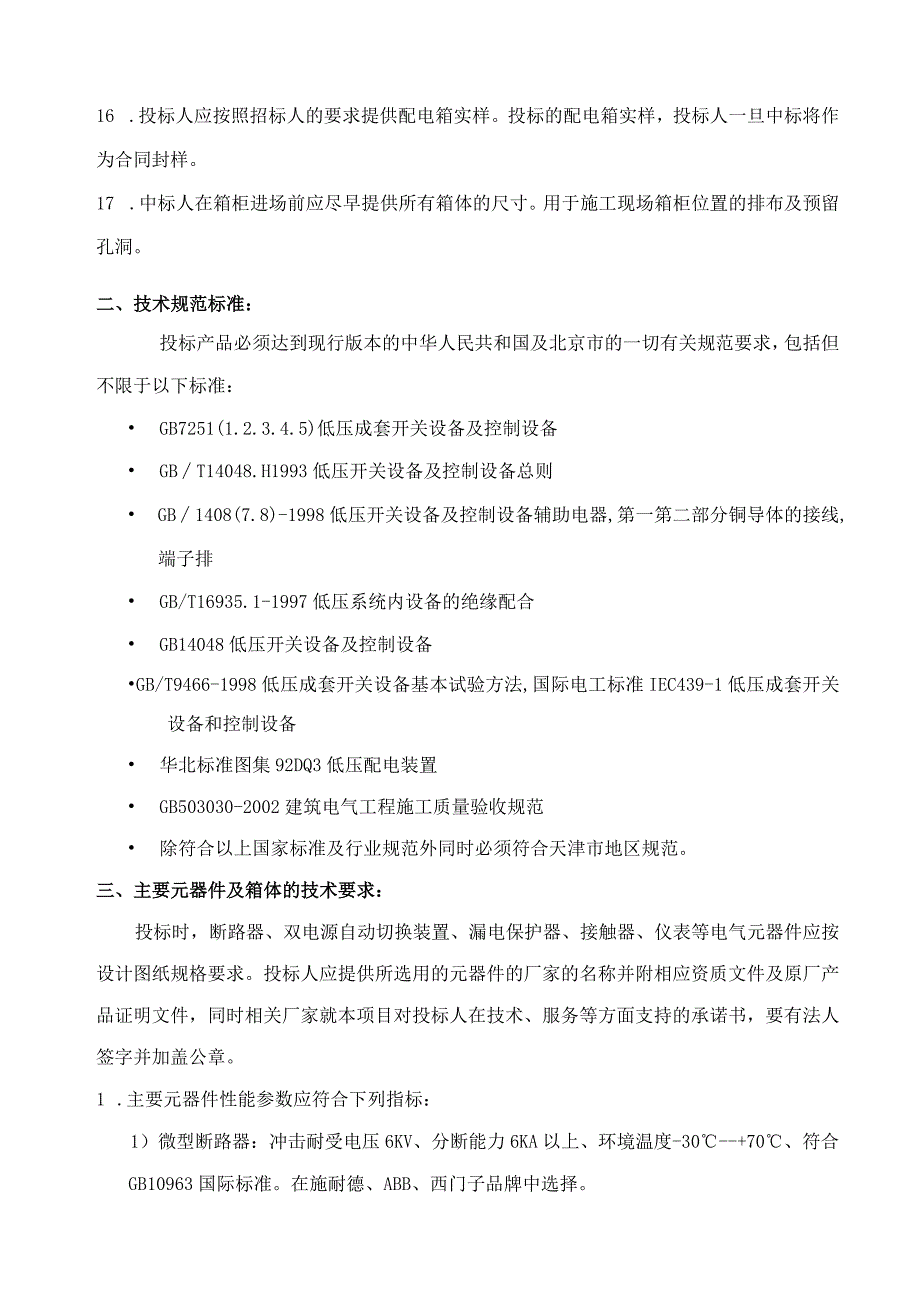

3、是技术要求编写和设备配置的依据，但投标人应承担对其中任何错误、遗漏和有失合理之处修正、增补、核实的全部责任。中标方在招标方的要求下，对配电箱进行调整，只要不涉及系统的调整，均不涉及费用增加的问题。14 .招标技术文件与图纸内容是相辅相成的，二者如有矛盾，由投标方提出后以招标方的补充文字说明为准。15 .本技术要求提出的是最基本要求，投标人如对本技术要求有异议，应以书面形式明确提出，在征得招标人同意后，可对有关条文进行修改，如招标人不同意修改仍以原条文为准。16 .投标人应按照招标人的要求提供配电箱实样。投标的配电箱实样，投标人一旦中标将作为合同封样。17 .中标人在箱柜进场前应尽早提供所有箱体
4、的尺寸。用于施工现场箱柜位置的排布及预留孔洞。二、技术规范标准：投标产品必须达到现行版本的中华人民共和国及北京市的一切有关规范要求，包括但不限于以下标准： GB7251(1.2.3.4.5)低压成套开关设备及控制设备 GBT14048.H1993低压开关设备及控制设备总则 GB1408(7.8)-1998低压开关设备及控制设备辅助电器,第一第二部分铜导体的接线,端子排 GB/T16935.1-1997低压系统内设备的绝缘配合 GB14048低压开关设备及控制设备GB/T9466-1998低压成套开关设备基本试验方法,国际电工标准IEC439-1低压成套开关设备和控制设备 华北标准图集92DQ3
5、低压配电装置 GB503030-2002建筑电气工程施工质量验收规范 除符合以上国家标准及行业规范外同时必须符合天津市地区规范。三、主要元器件及箱体的技术要求：投标时，断路器、双电源自动切换装置、漏电保护器、接触器、仪表等电气元器件应按设计图纸规格要求。投标人应提供所选用的元器件的厂家的名称并附相应资质文件及原厂产品证明文件，同时相关厂家就本项目对投标人在技术、服务等方面支持的承诺书，要有法人签字并加盖公章。1 .主要元器件性能参数应符合下列指标：1）微型断路器：冲击耐受电压6KV、分断能力6KA以上、环境温度-30-+70、符合GB10963国际标准。在施耐德、ABB、西门子品牌中选择。2）

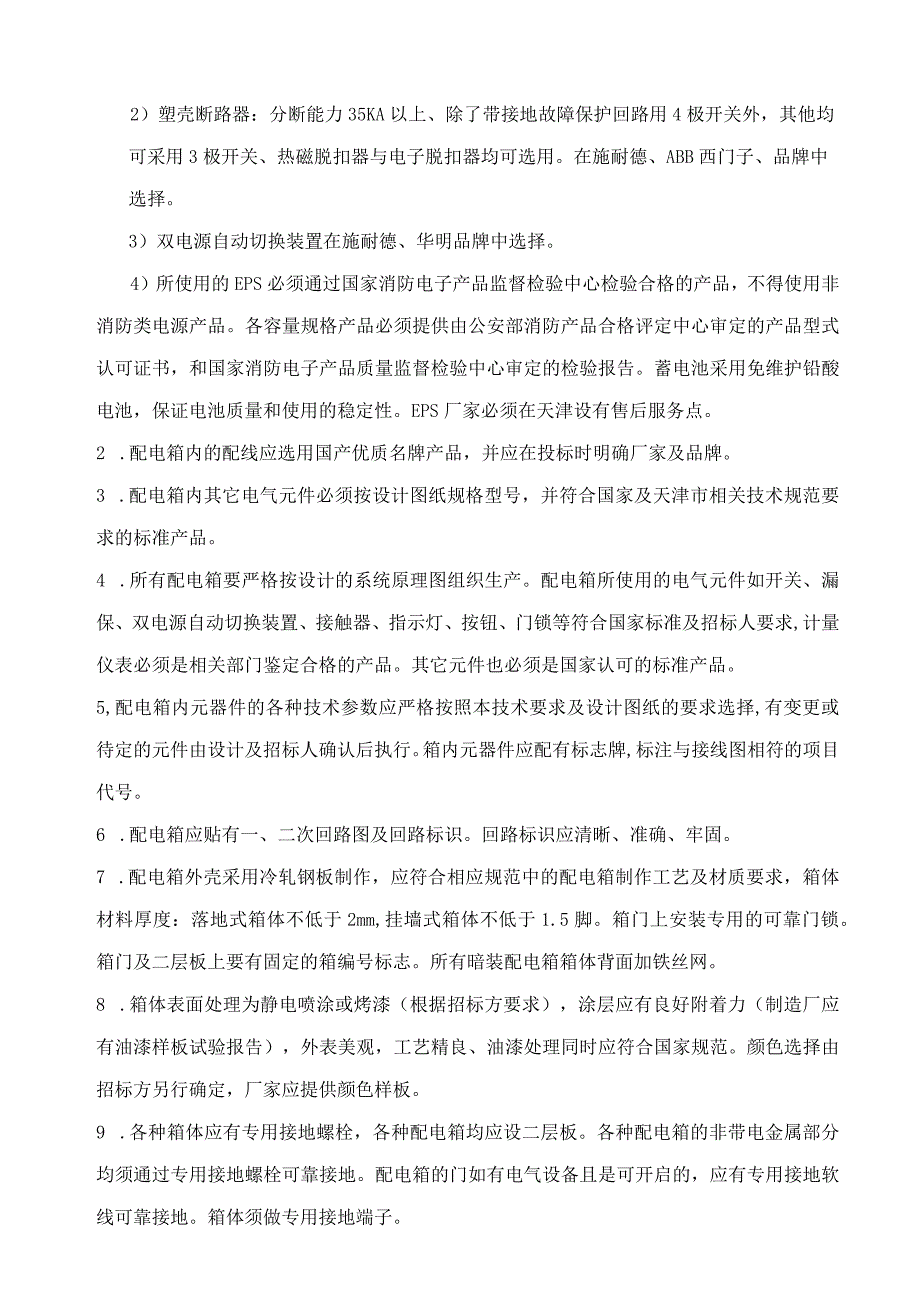

6、塑壳断路器：分断能力35KA以上、除了带接地故障保护回路用4极开关外，其他均可采用3极开关、热磁脱扣器与电子脱扣器均可选用。在施耐德、ABB西门子、品牌中选择。3）双电源自动切换装置在施耐德、华明品牌中选择。4）所使用的EPS必须通过国家消防电子产品监督检验中心检验合格的产品，不得使用非消防类电源产品。各容量规格产品必须提供由公安部消防产品合格评定中心审定的产品型式认可证书，和国家消防电子产品质量监督检验中心审定的检验报告。蓄电池采用免维护铅酸电池，保证电池质量和使用的稳定性。EPS厂家必须在天津设有售后服务点。2 .配电箱内的配线应选用国产优质名牌产品，并应在投标时明确厂家及品牌。3 .配电
7、箱内其它电气元件必须按设计图纸规格型号，并符合国家及天津市相关技术规范要求的标准产品。4 .所有配电箱要严格按设计的系统原理图组织生产。配电箱所使用的电气元件如开关、漏保、双电源自动切换装置、接触器、指示灯、按钮、门锁等符合国家标准及招标人要求,计量仪表必须是相关部门鉴定合格的产品。其它元件也必须是国家认可的标准产品。5,配电箱内元器件的各种技术参数应严格按照本技术要求及设计图纸的要求选择,有变更或待定的元件由设计及招标人确认后执行。箱内元器件应配有标志牌,标注与接线图相符的项目代号。6 .配电箱应贴有一、二次回路图及回路标识。回路标识应清晰、准确、牢固。7 .配电箱外壳采用冷轧钢板制作，应符
8、合相应规范中的配电箱制作工艺及材质要求，箱体材料厚度：落地式箱体不低于2mm,挂墙式箱体不低于1.5脚。箱门上安装专用的可靠门锁。箱门及二层板上要有固定的箱编号标志。所有暗装配电箱箱体背面加铁丝网。8 .箱体表面处理为静电喷涂或烤漆（根据招标方要求），涂层应有良好附着力（制造厂应有油漆样板试验报告），外表美观，工艺精良、油漆处理同时应符合国家规范。颜色选择由招标方另行确定，厂家应提供颜色样板。9 .各种箱体应有专用接地螺栓，各种配电箱均应设二层板。各种配电箱的非带电金属部分均须通过专用接地螺栓可靠接地。配电箱的门如有电气设备且是可开启的，应有专用接地软线可靠接地。箱体须做专用接地端子。10 .
9、箱体内部结构布置必须严格按系统图、国家标准及天津地方规范执行，并应充分考虑电缆敷设的空间及安装电缆头的位置。IL箱体内电器安装板后的配线应排列整齐，用尼龙扣扎成束，或敷于专用阻燃塑料槽内卡在安装架上，配线应留有余量。12 .箱内接地、接零端子排分别设置,做有明显的耐久标志,端子排采用铜母排,并做电镀锡处理,每个端子排应有23个备用端子,端子应用内六角螺丝加弹簧垫圈、平垫圈。母排截面应满足进线、零线及PE线的压接要求,压接螺栓要满足线径的要求,压接数量要满足支路数,PE线不可串接。13 .箱体内采用多股导线的端部均应加不开口接线端子或涮锡,导线中间不得有接头。14 .箱内配线颜色须按规范要求,端
10、部有明显的相序标志。带端子号的配线要与原理图相符合,号码清晰,不褪色。15 .箱内空间距离必须满足进出电缆和端子压接的需要，如果招标图纸不详，应与设计师及招标方及时明确作法。16 .本工程消防系统要求发生火灾报警时，强行切断相关箱总电源。与消防有关的控制箱应按系统图配置；与楼控有关的控制箱应按系统图配置。17 .投标人如使用新技术、新工艺、新材料，必须先经试验和按国家规定组织鉴定。不得使用未经试验鉴定或未达到技术指标要求的产品。18 .货到现场,中标人应提供产品合格证、检验证书、装箱单、接线图、原理图、电气元件一览表、电气元件合格证及招标方要求的资料。每个箱的编号,名称要与设计图纸相符合,编号
11、标牌要牢固清楚,严禁采用纸质标签，以便长期保留。19 .中标人应根据甲方要求派有关技术人员及时处理解决维修,更换等有关现场服务事宜。20 .每台配电箱在运输过程中应做好防水、防尘保护,并在运输过程中为避免箱体磕碰、磨擦、刮伤等,应采用包装箱。21 .配电箱内开关及元器件的装配应满足施工的空间并要求固定牢固。22 .由于图纸上没有进箱电缆的规格型号。要求中标方根据配电箱总功率考虑进线电缆的铜端子能否压接在箱内总进线开关上，若箱内总进线开关过小不够压接进线铜端子，需加转接铜排。如因此原因造成的进线端子不能压接，后果由箱柜生产厂家承担。23.配电箱内的楼宇自控和消防接点应按照系统图及原理图接线。中标
12、方必须与消防和楼控单位配合，深化设计，出详细的二次接线图纸，满足消防和楼控的设计要求。四、验收及验收标准1 .中标人应提供合同中签署的全部货物及完整技术资料。2 .货物应符合规范和规格书中的规定,性能满足要求。3 .设备技术条件应符合图纸要求及本招标技术要求。4 .设备应按照中国政府国家标准及有关政府部门的规范完成验收。五、铭牌:每件产品都应在明显的位置上固定铭牌,内容至少应包括：1 .产品名称、型号、规格。2 .制造厂名称、商标。3 .出厂日期、产品编号和生产批号。4 .住户内配电箱的铭牌应提供样品并征得招标方同意后方可确定。六、说明书、手册：中标人应随箱柜免费提供以下资料各三份1 .安装图
13、纸及安装技术说明。2 .操作使用说明书及维修手册。3 .附件、备件明细表。4 .出厂前的各种检验和试验记录。5 .原材料的分析报告及检验合格证。6 .产品样本。7 .其他供用户使用所应必备的资料。七、服务要求：1 .24小时响应维修,设备出现故障后,中标人应在接到招标人通知后12小时内派专业维修人员到达现场,并及时采取有效的维修措施。2 .中标人免费负责设备的保养及更换零部件。质量保证期后,提供24小时应急服务而不收取法定工作日和正常工作时间以外的附加费用。3 .产品应实行三包，时间不低于二年。八、配电箱清单明细见附录XX配电箱招标清单序号名称计量单位工程量单价备注附属楼1ALZ台12BLl-
14、CF台13ALEl台14ALl-JG台1暂无系统图5ALE-ZB台16ALS-ZB台17APl-KT台18BPl-CF台19BPEl-LC台110AL2台111AL2-BG台112AL2-CF台113ALE2台114AL2-JG台1暂无系统图15AP2-KT台116AP2(3)-CF台217AL3(4)台218AL3-BG台119AL3-CF台120ALE3(4)台221AL3-JG台1暂无系统图22AP3-KT台123AL3-1(26)台624AL4-BG台125AL4-JG台1暂无系统图26AP4-KT台127PE5-DT台128BPE5-DT台129BPE5-WD台130AP5-LQT台131BLl台132BL2台133BL3(4)台234AL4-1(23)台335AL4-4(56)台336BLEl(24)台437EPS电源箱台538ALE-BDS台139APE-BDS台140ZL-JF台141
