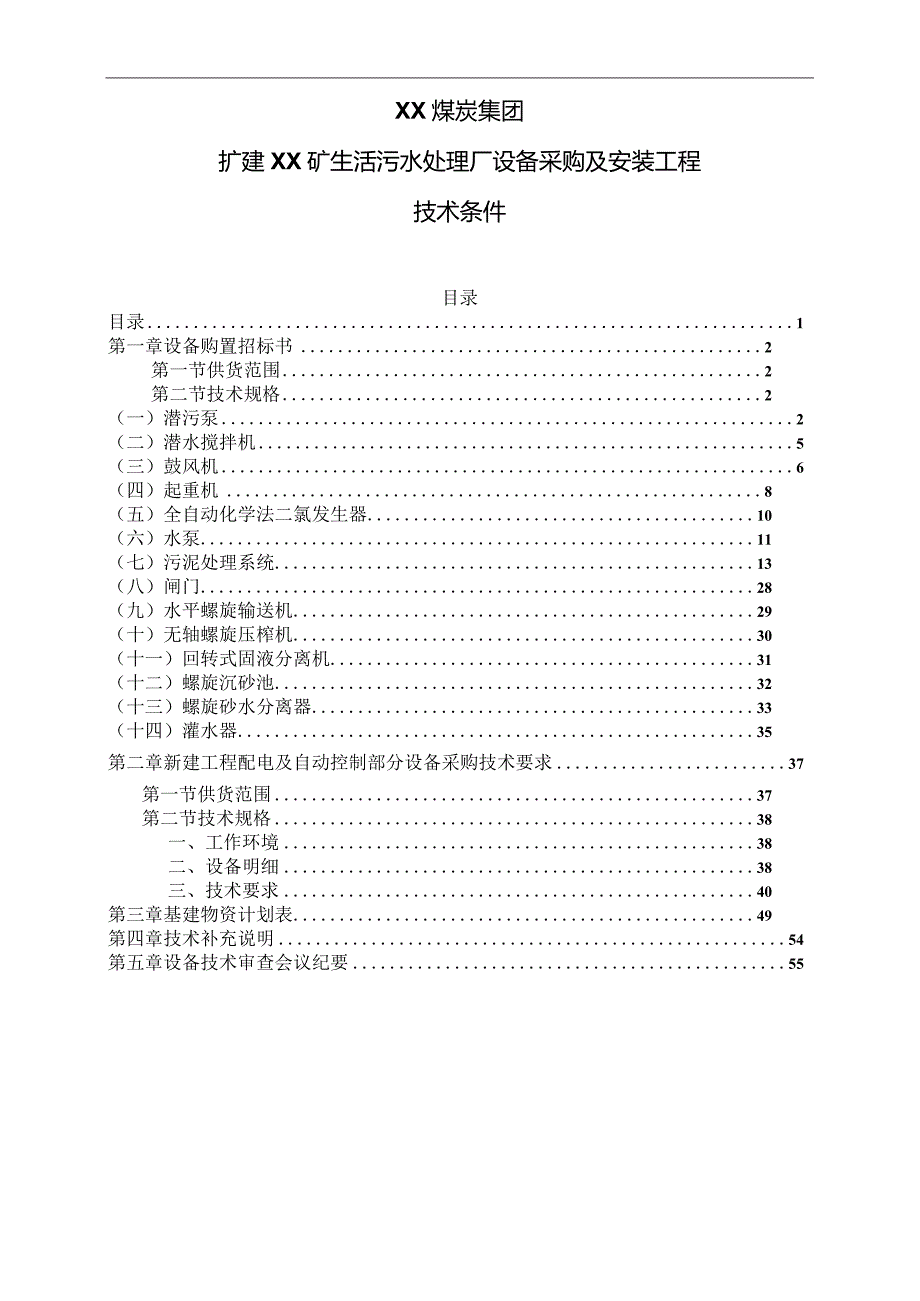

1、XX煤炭集团扩建XX矿生活污水处理厂设备采购及安装工程技术条件目录目录1第一章设备购置招标书2第一节供货范围2第二节技术规格2（一）潜污泵2（二）潜水搅拌机5（三）鼓风机6（四）起重机8（五）全自动化学法二氯发生器10（六）水泵11（七）污泥处理系统13（八）闸门28（九）水平螺旋输送机29（十）无轴螺旋压榨机30（十一）回转式固液分离机31（十二）螺旋沉砂池32（十三）螺旋砂水分离器33（十四）灌水器35第二章新建工程配电及自动控制部分设备采购技术要求37第一节供货范围37第二节技术规格38一、工作环境38二、设备明细38三、技术要求40第三章基建物资计划表49第四章技术补充说明54第五章设

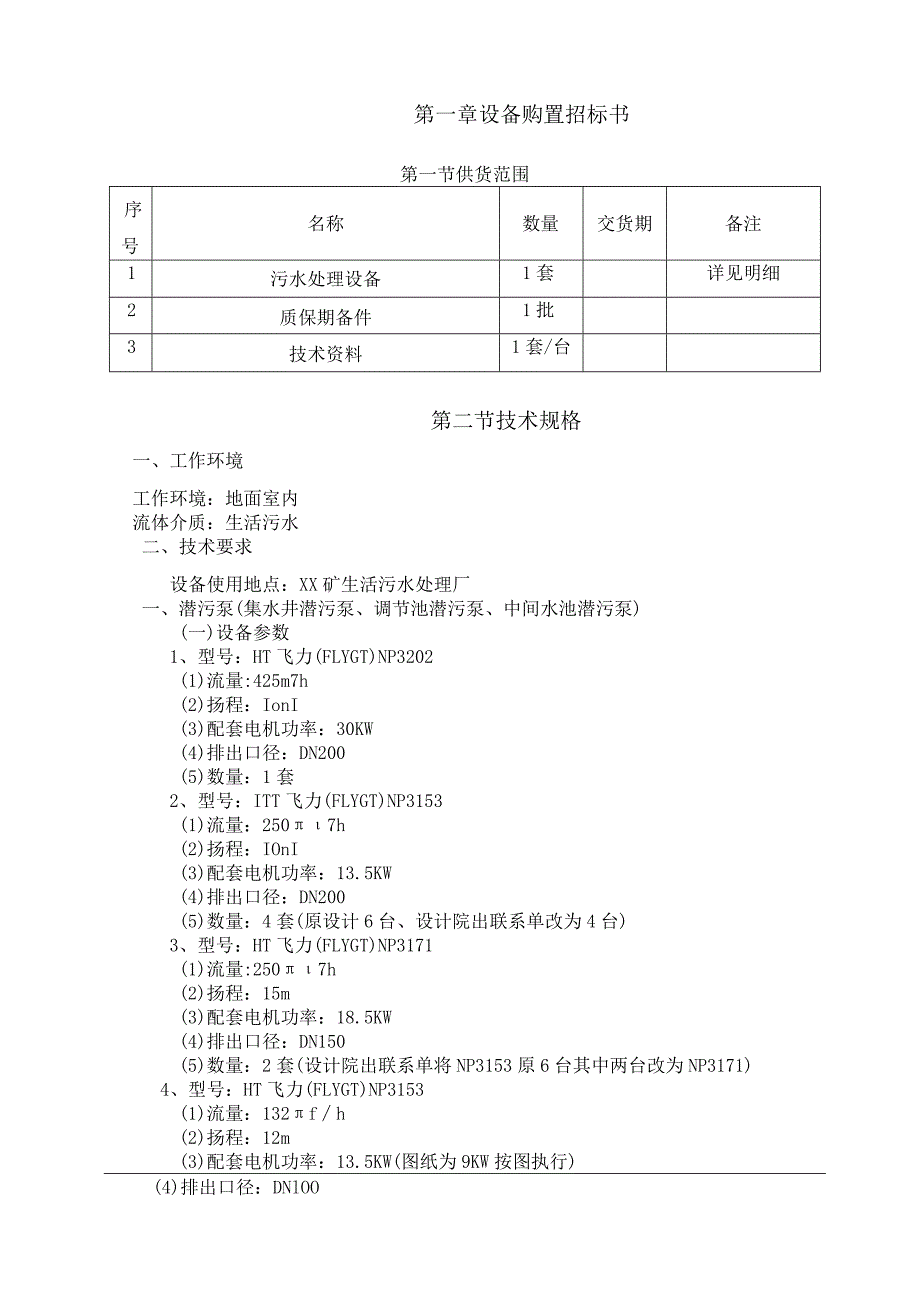

2、备技术审查会议纪要55第一章设备购置招标书第一节供货范围序号名称数量交货期备注1污水处理设备1套详见明细2质保期备件1批3技术资料1套/台第二节技术规格一、工作环境工作环境：地面室内流体介质：生活污水二、技术要求设备使用地点：XX矿生活污水处理厂一、潜污泵(集水井潜污泵、调节池潜污泵、中间水池潜污泵)(一)设备参数1、型号：HT飞力(FLYGT)NP3202(1)流量:425m7h(2)扬程：IonI(3)配套电机功率：30KW(4)排出口径：DN200(5)数量：1套2、型号：ITT飞力(FLYGT)NP3153(1)流量：2507h(2)扬程：IOnI(3)配套电机功率：13.5KW(4)

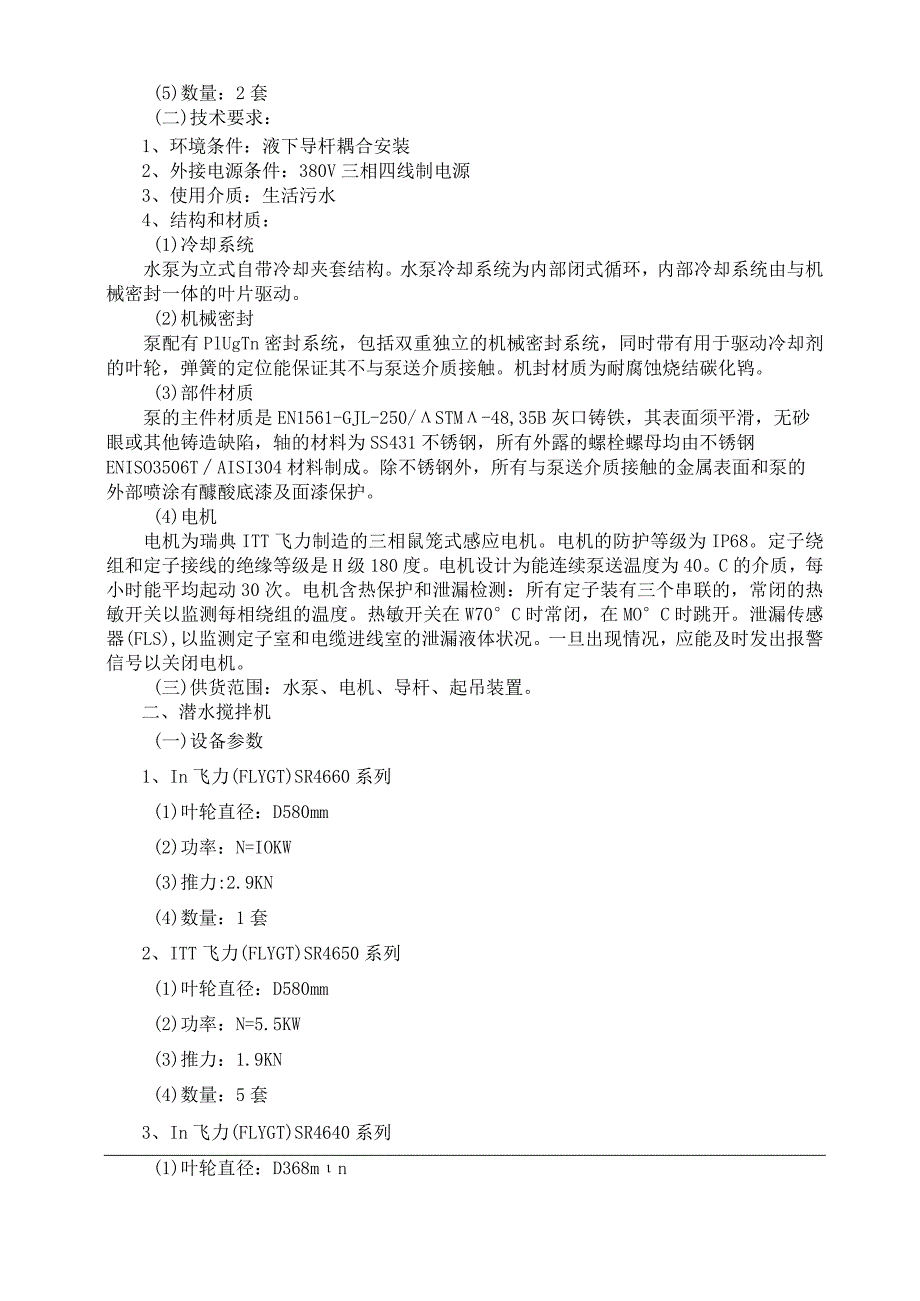

3、排出口径：DN200(5)数量：4套(原设计6台、设计院出联系单改为4台)3、型号：HT飞力(FLYGT)NP3171(1)流量:2507h(2)扬程：15m(3)配套电机功率：18.5KW(4)排出口径：DN150(5)数量：2套(设计院出联系单将NP3153原6台其中两台改为NP3171)4、型号：HT飞力(FLYGT)NP3153(1)流量：132fh(2)扬程：12m(3)配套电机功率：13.5KW(图纸为9KW按图执行)(4)排出口径：DNlOO(5)数量：2套(二)技术要求：1、环境条件：液下导杆耦合安装2、外接电源条件：380V三相四线制电源3、使用介质：生活污水4、结构和材质：
4、(1)冷却系统水泵为立式自带冷却夹套结构。水泵冷却系统为内部闭式循环，内部冷却系统由与机械密封一体的叶片驱动。(2)机械密封泵配有PlUgTn密封系统，包括双重独立的机械密封系统，同时带有用于驱动冷却剂的叶轮，弹簧的定位能保证其不与泵送介质接触。机封材质为耐腐蚀烧结碳化鸨。(3)部件材质泵的主件材质是EN1561-GJL-250/STM-48,35B灰口铸铁，其表面须平滑，无砂眼或其他铸造缺陷，轴的材料为SS431不锈钢，所有外露的螺栓螺母均由不锈钢ENISO3506TAISI304材料制成。除不锈钢外，所有与泵送介质接触的金属表面和泵的外部喷涂有醵酸底漆及面漆保护。(4)电机电机为瑞典ITT
5、飞力制造的三相鼠笼式感应电机。电机的防护等级为IP68。定子绕组和定子接线的绝缘等级是H级180度。电机设计为能连续泵送温度为40。C的介质，每小时能平均起动30次。电机含热保护和泄漏检测：所有定子装有三个串联的，常闭的热敏开关以监测每相绕组的温度。热敏开关在W70C时常闭，在MOC时跳开。泄漏传感器(FLS),以监测定子室和电缆进线室的泄漏液体状况。一旦出现情况，应能及时发出报警信号以关闭电机。(三)供货范围：水泵、电机、导杆、起吊装置。二、潜水搅拌机(一)设备参数1、In飞力(FLYGT)SR4660系列(1)叶轮直径：D580mm(2)功率：N=IOKW(3)推力:2.9KN(4)数量：
6、1套2、ITT飞力(FLYGT)SR4650系列(1)叶轮直径：D580mm(2)功率：N=5.5KW(3)推力：1.9KN(4)数量：5套3、In飞力(FLYGT)SR4640系列(1)叶轮直径：D368mn(2)功率：N=2.5KW(3)推力：O.79KN(4)数量：2套(二)技术要求：1、环境条件：-20402、外接电源条件：380V三和四线制电源3、使用介质：生活污泥4、结构和材质：搅拌器可上下升降，方便的移动，检查或维修无需人员进入池内。(1)材质与液体接触的搅拌器主要构件是AISI316不锈钢，所有外露的螺母、螺栓、垫片均为不锈钢ISI3160搅拌器支架和起吊悬臂均为SS304不锈
7、钢。(2)机械密封每台搅拌器配有一个插入式的双机械密封。密封在一个油腔内运行，油腔能以一稳定的流速对重叠的密封面进行润滑。机封材质为耐腐蚀烧结碳化铝。(3)电机电机为瑞典i飞力制造的多级电机。电机的防护等级为IP68。定子绕组和定子接线的绝缘等级是H级180度。电机设计为能连续泵送温度为40。C的介质，每小时能平均起动30次。电机含热保护和泄漏检测：定子装有三个串联的，常闭的热敏开关以监测每相绕组的温度。热敏开关在70C时常闭，在MOC时跳开。泄漏传感器(FLS),以监测定子室和电缆进线室的泄漏液体状况。一旦出现情况，应能及时发出报警信号以关闭电机。(三)供货范围：搅拌机及配套导杆、支架、起吊
8、悬臂和提升装置。三、鼓风机(一)设备参数1、 SSR150型风量：Q=13.35m3min排出压力：14.7KPa配套电机功率功率：22KW电压：380V输送介质：空气数量：3套2、 SSR50型风量:Q=I.43m3min排出压力：49KPa配套电机功率功率：2.2KW电压：380V输送介质：空气数量：2套(二)技术要求外壳：灰铸铁HT2003o三叶状转子：C45N,一件式锻造制成，动态平衡。斜齿计时齿轮：16MnCr5E,齿经硬化和研磨。轴承：日本精工产NSK滚柱轴承。润滑：飞溅油润滑。传动轴密封：径向密封环。联轴器传动。冷却方式：风冷/水冷，柔性连接。配套电机选用南阳防爆电机厂/抚顺电机
9、厂/佳木斯电机厂电机，电机保护等级IP55。带消声器的音压水平小于75dB（八）(三)供货范围：主机、底座、减震座、皮带罩、风机皮带轮、电机带轮、V形皮带(20条)、进气口消声器(带空气滤清器)、出气口消声器、安全阀、止回阀、压力表、润滑油、地脚螺栓等附属部件。(四)推荐厂家：江苏百事德、山东章晃、江苏南通恒荣四、起重机械(一)设备参数1、MD3T8D型(1)起吊重量：3吨(2)电机功率：主起升电机功率4. 5KW,副起升电机功率0.4KW、运行电动机功率0.4KW,配套工字钢(3)数量：1套2、MDJ-6D型(1)起吊重量：1吨(2)电机功率：主起升电机功率1.5KW,副起升电机功率0.2K
10、W、运行电动机功率0.2KW,配套工字钢(3)数量：1套3、MDQ5-9D型(1)起吊重量：05吨(2)电机功率：主起升电机功率O.8KW,副起升电机功率0.2KW、运行电动机功率O.2KW,配套工字钢(3)数量：1套4、MDJ-9D型(1)起吊重量：1吨(2)电机功率：主起升电机功率1.5KW,副起升电机功率O.2KW运行电动机功率O.2KW,配套工字钢(3)数量：1套5、MDl3-9D型(1)起吊重量：3吨(2)电机功率：主起升电机功率4.5KW,副起升电机功率0.2KW、运行电动机功率O.2KW,配套工字钢(3)数量：1套6、LDf型起重机(1)起吊重量：1-5吨(1)电机功率：N=20
11、.8=1.6kw(2)跨度16米，(3)数量：1套(二)技术要求1、所用材料当符合GB国家标准或JIS.BS,ASTM.DIN及ISO等己被国际上接受的标准。2、起重机的结构和机械部分的设计均考虑承受动、静荷载，以及碰撞引起的外力。3、电动葫芦运行机构允许在空载、全速运行时，在突然失电的情况下与冲撞器碰撞。4、吊钩采用优质碳素钢制造，并经热处理，吊钩有防止钢丝绳脱落的安全装置，和自由转动设施。钩体上铸有额定载重。5、起重钢丝绳采用GBll02中特号或1号甲级镀锌钢丝绳，长度满足在最大起吊高度时，吊绳在卷筒上留有不少于2圈的安全圈和3圈固定圈。6、起重机设计、制造符合J/T21603电动单梁悬挂
12、起重机和JB/T1306(电动单梁起重机)技术条件，起重机安全符合GB6067起重机安全规程和GB3811起重机设计规范以及JB2100CD、MDl电动葫芦技术条件。7、起重机及电动葫芦均采用地面操纵，人工控制按钮盒离地1.2m。8、电机的绝缘等级为F级，防护等级为IP55、380V、50Hz0(三)推荐厂家：河南卫华集团、河南新乡中原起重机械总厂、新乡起重集团五、全自动化学法二氧化氯发生器(一)设备参数产气量：3000gh数量：2套(二)技术要求以氯酸钠和盐酸为原料，负压曝气反应，产生二氧化氯为主的消毒剂，氯酸钠转换率285%,二氧化氯含量270%。成套地配备安全有效可靠运行所需的附件(如德
13、国普罗名特计量泵、德国普罗名特二氧化氯在线检测仪、150L盐酸及氯酸钠储液罐、250L化料器、管件、阀门、玻璃钢盐酸储存罐容积Im二卸酸泵2台等)、紧固件、西门子PLC自动控制系统(柜)，以及配套的技术资料、合格证、说明书、出厂检测报告单等。发生器采用耐腐蚀、耐高温的PVC材料制造，反应器采用特殊防腐(特制合金)材料制作，全封闭设备,能在高压力、高酸度、高二氧化氯浓度条件下可靠工作，使用安全。中文显示屏现场参数集中控制，具有手动/自动切换功能，应具有流量前馈控制、余氯自动控制、计量泵电源控制、泵频率调节功能及缺料、断流、欠压等自动报警并停机等安全保护功能，可实现全自动运行。(三)推荐厂家：山东
14、华特、北京科林沃德六、水泵(一)设备参数1、KQL40/170-2.2/2型(1) Q=5.3m7h(2) H=36m(3)配套电机功率2.2KW(4)数量：2套2、 KQLI50/460-75/4型(1) Q=200mVh(2) H=80m(3)配套电机功率75KW(4)数量：2套3、 WL2130-244型(1) Q=55m3h(2) H=8m(3)配套电机功率2.2KW(4)数量：4套4、 WL2130-244型(1) Q=37.5m7h(2) H=9.5m(3)配套电机功率2.2KW(4)数量：4套5、50WQlOT5-1.5型(3) Q=IOm3h(4) H=15m(3)配套电机功率1.5Kw(4)数量：2套(二)技术要求1、干式离心泵：要求防护等级IP54,工作电压380/220VACo叶轮材质铸铁(HT200);主轴材质45#钢;壳体材质铸铁;轴封机械密封;石墨、硬质合金。供货范围包括水泵、电机、底座、隔振器及地脚螺栓等配件。2、潜污泵：自动耦合式安装,要求防护等级IP68,工作电压380/220VAC。主要材质:泵壳、电机壳、叶轮为灰口铸铁；轴为不锈钢；螺栓、螺母、垫圈为不锈钢。供货范围包括水泵、电机、自藕装置、导杆及支座等附件。3、配套电机选用厂家为：南阳防爆电机厂、抚顺电机厂、佳木斯电机厂电机。七、污泥处理
