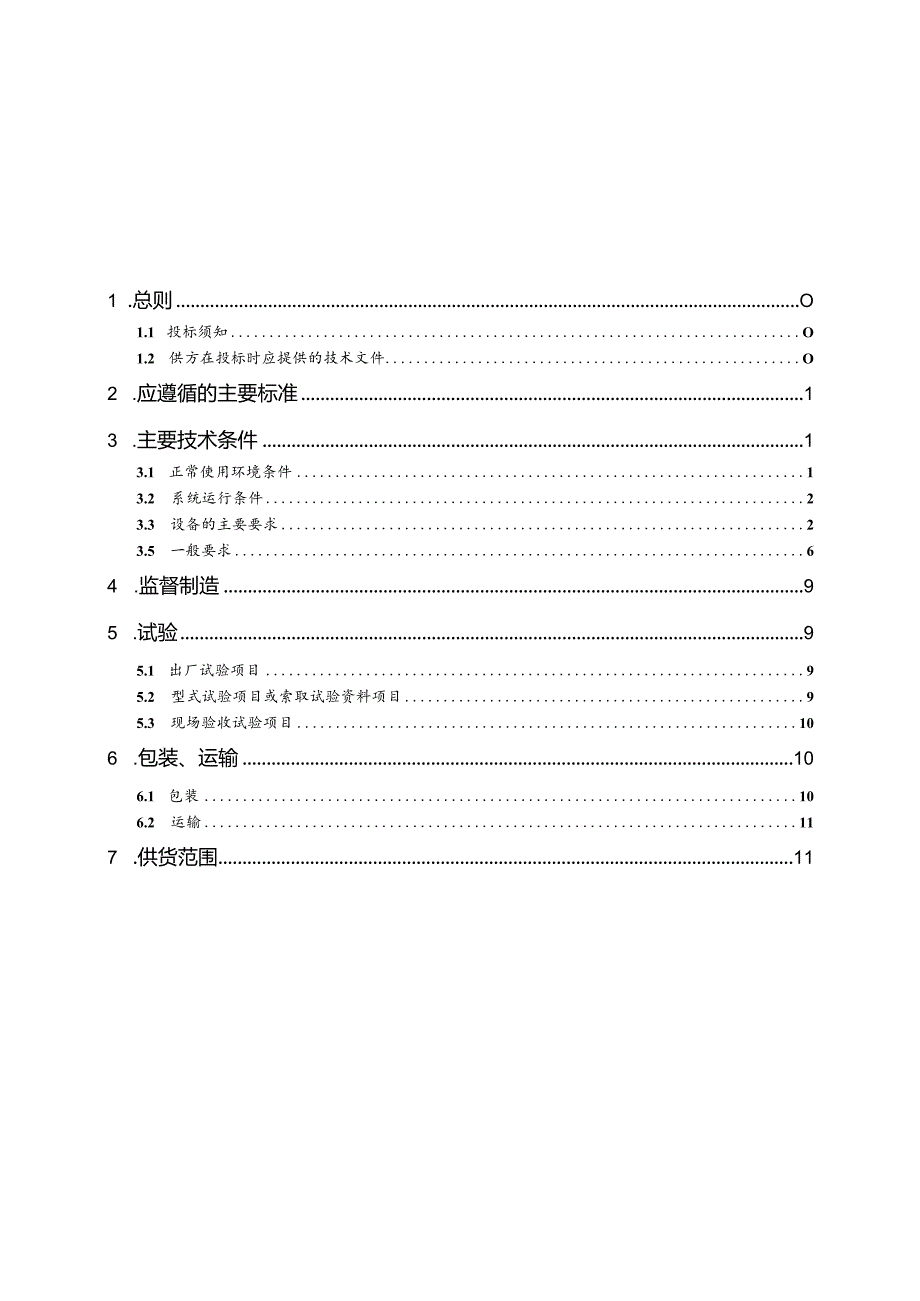

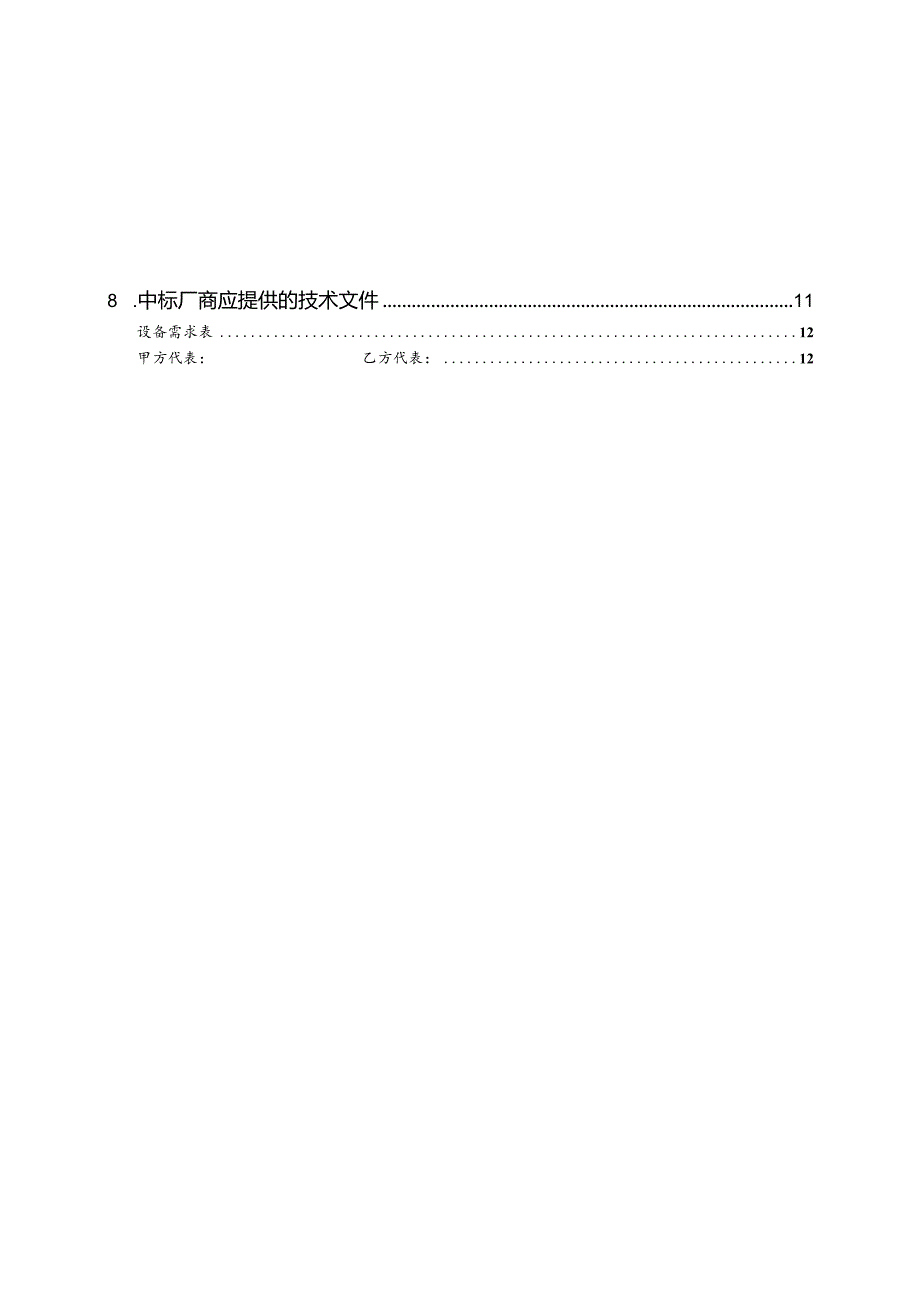

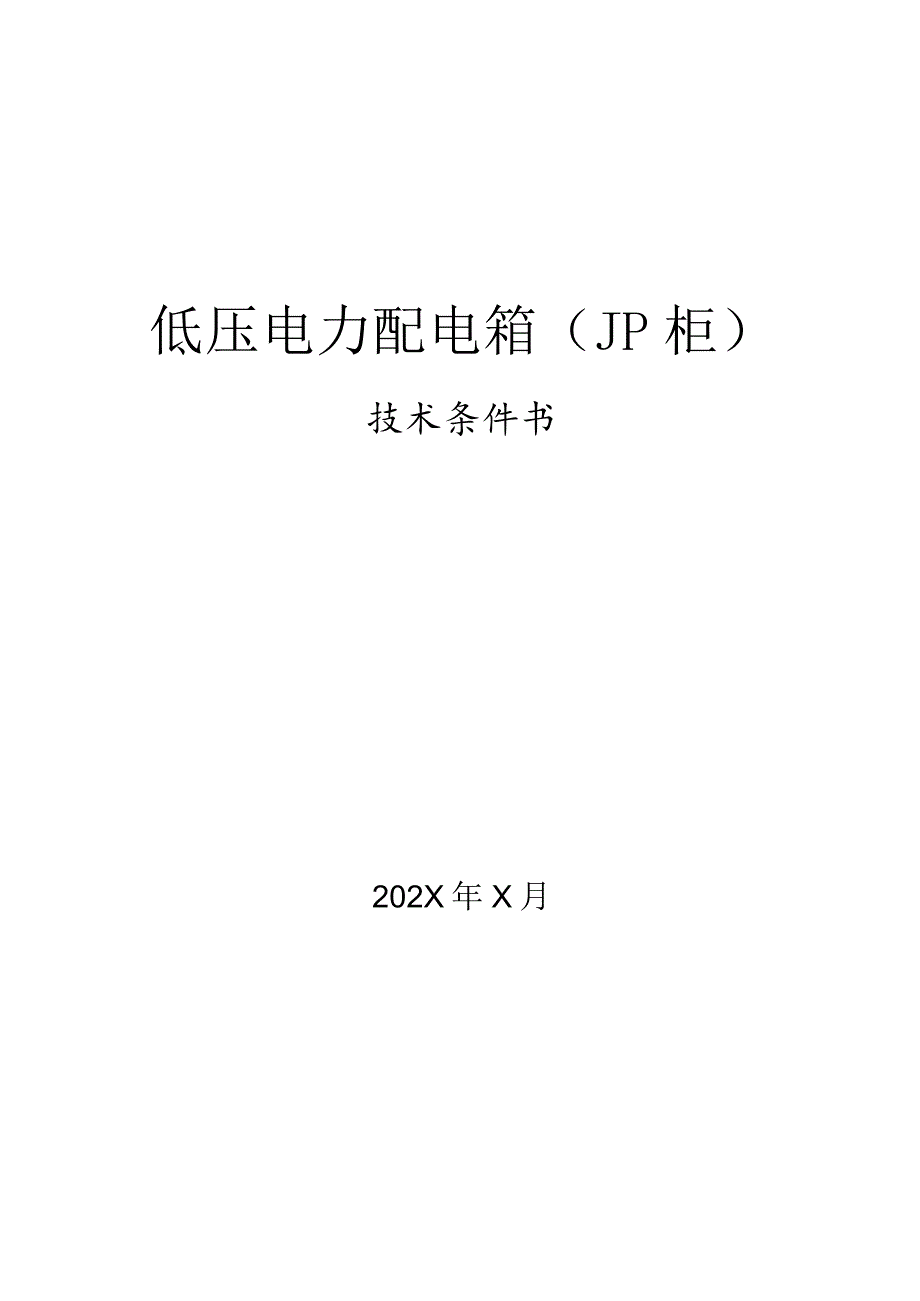

1、低压电力配电箱（JP柜）技术条件书202X年X月1 .总则O1.1 投标须知O1.2 供方在投标时应提供的技术文件O2 .应遵循的主要标准13 .主要技术条件13.1 正常使用环境条件13.2 系统运行条件23.3 设备的主要要求23.5 一般要求64 .监督制造95 .试验95.1 出厂试验项目95.2 型式试验项目或索取试验资料项目95.3 现场验收试验项目106 .包装、运输106.1 包装106.2 运输117 .供货范围118 .中标厂商应提供的技术文件11设备需求表12甲方代表：乙方代表：12低压电力配电箱（JP柜）（技术部分）1 .总则1.1 投标须知1.1.1 要求投标人（以下
2、简称为供方）仔细阅读本技术招标书（以下简称为本标书），供方提供的设备技术规范应与本标书中规定的要求相一致，供方也可推荐满足本标书中要求的类似定型产品，但必须提供详细的技术规范偏差说明。1.1.2 要求供方在投标文件中提供有关资格文件，否则视为非应答投标文件。详见招标文件商务部分。1.1.3 供方应对标书做出书面应答。如有异议，都应在投标书中以“对招标书的意见和同招标书的差异”为标题的专门章节中加以详细描述。如不应答,则自动废掉。114本标书所提供的技术指标与供方所执行的标准发生矛盾时，按较高指标执行。1.1.5 供方所提供的组件或附件如需向第三方外购时，供方应对质量向需方负责，并提供相应的出厂
3、和验收证明。1.1.6 供方应有有效质量保证体系，提供的产品应在电力系统过二年以上,且在近二年未发生严重质量事故。1.1.7 本标书经双方确认签字后作为订货合同的技术附件，与合同正文具有同等的法律效力。1.2 供方在投标时应提供的技术文件（1）产品资质（包括产品生产许可证、产品鉴定证书、计量证书、并有省级CCC认证等）；（2）国家授权的法定检测机构出具的五年有效期内同类型产品的型式试验报告；（3）质量保证模式及质量体系认证证书；（4）销售及运行业绩；（5）设备认定的主要技术文件；（6）差异表（见附表1）；（7）设备需求表（见附表2（8）供方提供的备品备件清单（见附表3）和专用工具与仪器仪表清单
4、（见附表4）。2 .应遵循的主要标准标书中所有设备及其备品备件，除本标书中规定的技术参数和要求外，其余均应遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI）,这是对设备的最低要求。如果供方有自已的标准或规范，应提供标准代号及其有关内容，并须经需方同意后方可采用，但原则上采用更高要求的标准。供方提供的产品应满足本标书规定的技术参数和要求及相应专用技术标准（未尽列，其它应遵循国标）：农村低压电力技术规程DL/T499-2001低压配电设计规范GB50054-95GB-7251-87JB7113-93GB4208-93DL/T-597-1996DL/500-92GB4208-9
5、3GBl1463-89SD189-873 .主要技术条件3.1 正常使用环境条件3.1.1海拔高度：坝上海拔1500m；坝下海拔IooOmo3.1.2环境温度：最高气温：+60最热月平均气温：40oC最高年平均气温：+20最低气温：-40(户外)最大日平均温差：25K3. 1.3风压：不大于700Pa4. 1.4湿度：日平均值不大于95%月平均值不大于90%5. 1.5安装环境：(1)安装地点：户外杆上，倾斜度：3。，考虑变台上的安装金具的连接。(2)耐地震能力：地面水平加速度：低于3.0m/s?地面垂直加速度：低于1.5ms2安全系数1.67以上(3)周围空气应无腐蚀性或可燃性气体、水蒸气等
6、明显污染,并无剧烈振动。3. 2系统运行条件3.2. 1系统额定频率50HZ3.2.2系统标称电压0.4kV3.2.3系统接地方式：直接接地3.3设备的主要要求3.3. 1名称：低压电力配电箱(10-20KVA不补偿；30-8OkVA按变压器容量的12%固定补偿；100-315kVA带无功自动补偿装置。)3.3.2相数：33.3.3 额定频率50HZ3.3.4 额定电压0.4kV3.3.5额定容量：10-315Kva3.3.6接线方式：IoKVA-80KVA一路进线一路出线，100KVA-315KVA一路进线两路出线。3.3.7计量：设总计量（三块单相1.0级电度表配置三块0.2级电流互感器）
7、计量互感器与二次线互感器分开（二次线另用三块0.2级互感器）。电度表安装板用整板，开关与电度表分别装在两侧，两侧中间隔板用绝缘整板。3.3.8装设低压避雷器，为避免避雷器爆炸起火，避雷器要密封。电源进出线用铜排。3.3.9配线导线用大于二倍配变额定电流的铜排，控制线路不小于2.5平方毫米绝缘铜线。3.3.10低压电力配电箱进线用HR17隔离开关控制，带熔片保护。3.3.11低压电力配电箱出线用上海梅兰日兰公司SGMlLE漏电空气开关，带漏电及过电压保护。动作电流：SGMlLE空开漏电动作电流250毫安。SGMILE漏电空开用延时型，动作时间0.5s；过电压跳闸范围280V正负5Vo低压配电箱技
8、术参数使用地点设备名称DWB-30DVVB-50DWB-80DVVB-100DVVB-160DVVB-200DVVB-250DVVB-315型号及技术数据进线总保护熔断器式隔离开关HR17-00/31HR17-00/31HR17-1/31HR17-1/31HR17-2/31HR17-3/31HR17-3/31HR17-3/31额定工作电流（八）160160250400400630630630-熔断体额定电流（八）70125200250350450600700额定短时耐受电流（KA）5050505050505050分路出线保护刀型隔离开关HF40-400/31HF40-400/31HF40-63
9、0/31HF40-630/31HF40-630/31额定工作电流400400630630630-额定短时耐受电流88121212分路出线保护漏电断路器SGMlLE-I60HSGMlLE-I60HSGMlLE-160HSGMlLE-160HSGMlLE-250HSGMlLE-250HSGMlLE-250HSGMlLE-4(X)H出线路数11122222额定电流63100160100160200250315额定极限短路分断能力1212121215202020漏电动作电流250mA250mA25OmA250mA25OmA250mA25OmA250mA漏电动作时间O.5SO.5S0.5S0.5S0.5
10、S0.5S0.5S0.5S过电压保护28OV5V28OV5V28OV5V28OV5V28OV5V28OV5V28OV5V28OV5V3.3.13电容器投切方式：30KVA-80KVA的配电箱按变压器容量的12%配置固定补偿电容器。100KVA-315KVA应有自动投切低压无功补偿装置，其容量按照变压器容量30%选择。无功补偿采用分补和三相共补相结合的方式，接线方式分补采用Y接，共补采用三角形接。符合GB/T15576-1995低压无功功率静态补偿装置总技术条件、JB/DQ6141-86低压无功功率补偿装置、JB7113-93低压并联电容装置、DL/T597-1996低压无功补偿控制器定货技术条
11、件、GB7251.1-1997低压成套开关设备和控制设备等相关国标和规程的规定。3.3.14环境温度：-40-+50；户外使用3.3.15额定电压:0.4/0.22kV;50HZ；三相3.3.16额定容量：100KVA配置30kvar；160KVA配置42kvar；200KVA配置63kvar;250KVA配置75kvar;315KVA配置90kvar;3.3.17功率因数整定范围：0.01-1.00（可任意设定）3.3. 18投切方式：自动/手动两种1 .3.19耐受谐波能力：电压总畸变5%及以下3.3.20单相投切组数：100KVA4组分组容量：2、2、3、3kvar160KVA4组分组容
12、量：2、2、5、5kvar200KVA4组分组容量：3、3、5、10kvar250KVA4组分组容量：5、5、5、10kvar315KVA4组分组容量：5、5、10、10kvar3.3.21前三组为Y接，最后一组为接。3 .3.22低压无功功率补偿装置可设置过压、欠压保护值；可设置禁投、禁切电压值；具有短路及过电流、温控、缺相、谐波保护功能自动/手动两种,可实现自动循环智能投切：（1）电压超过+7%额定电压时，欠无功不投，已投的视电压情况逐级切除（每300秒切一组）；（2）电压低于-7%额定电压时，过补也投（逐步投入）电容器组；（3）电压在-7%-+7%之间时，投切电容器应保证功率因数在0.8
13、50.95以上可调。3.3.23功率整定范围：0.011.003.3.24测量精度：电压：0.5级电流：1.0级无功功率：2.0级功率因数：1.5级3.3.25耐受谐波能力：应能承受电压总畸变率5%及以下要求；3.3.26短路及过流保护：配置优质快速熔断器及优质断路器（ABB负荷开关）；3.3.27温度控制保护：-40。C以下及80。C以上，停止运行；3.3.28缺相保护：当某相电压低于3096额定值时，视为断相，由控制器切除输出回路；3.3.29箱内断相保护：当电容器补偿回路发生故障，由控制器切除输出回路，当投切电容缺相时，该组电容器退出工作；3.3.30电压保护：可自行设定过、欠电压值，当
14、系统过电压或欠电压时，电容器退出运行；3.3.31谐波保护：当系统谐波电压超过设定值5%时，电容器退出工作；3.3.32开关采用进口ABB负荷开关，采用可控硅式自动投切，或采用可控硅与接触器相结合投切，但要求使用ABB进口接触器；3.3.33装置投入后应不产生谐波放大，否则，必须接串联电抗器，以消除谐波。3. 3.34具有RS-232、RS-485通讯接口，可实现就地下载数据和远方数据传输。3.4性能要求3.4.1. 压电力配电箱装置使用寿命20年3.4.2. 压电力配电箱装置的噪声水平当低压电力配电箱装置满负荷连续运行,在箱体高度的1/2处测得的最大噪声水平应小于55dBo3.4.3. 压电力配电箱装置承受短路的能力3.4.4. 1低压电力配电箱装置承受短路的耐热能力低压电力配电箱装置内满载运行在发生短路故障后，温度应能满足国家标准规定。3.4.5. 4.3.2低压电力配电箱装置承受短路的动稳定能力低压电力配电箱装置应能承受国家标准所规定的短路试验电流而不损
