《掺纳米SiO2与掺硅粉的水泥硬化浆体的性能比较.docx》由会员分享，可在线阅读，更多相关《掺纳米SiO2与掺硅粉的水泥硬化浆体的性能比较.docx（2页珍藏版）》请在第壹文秘上搜索。

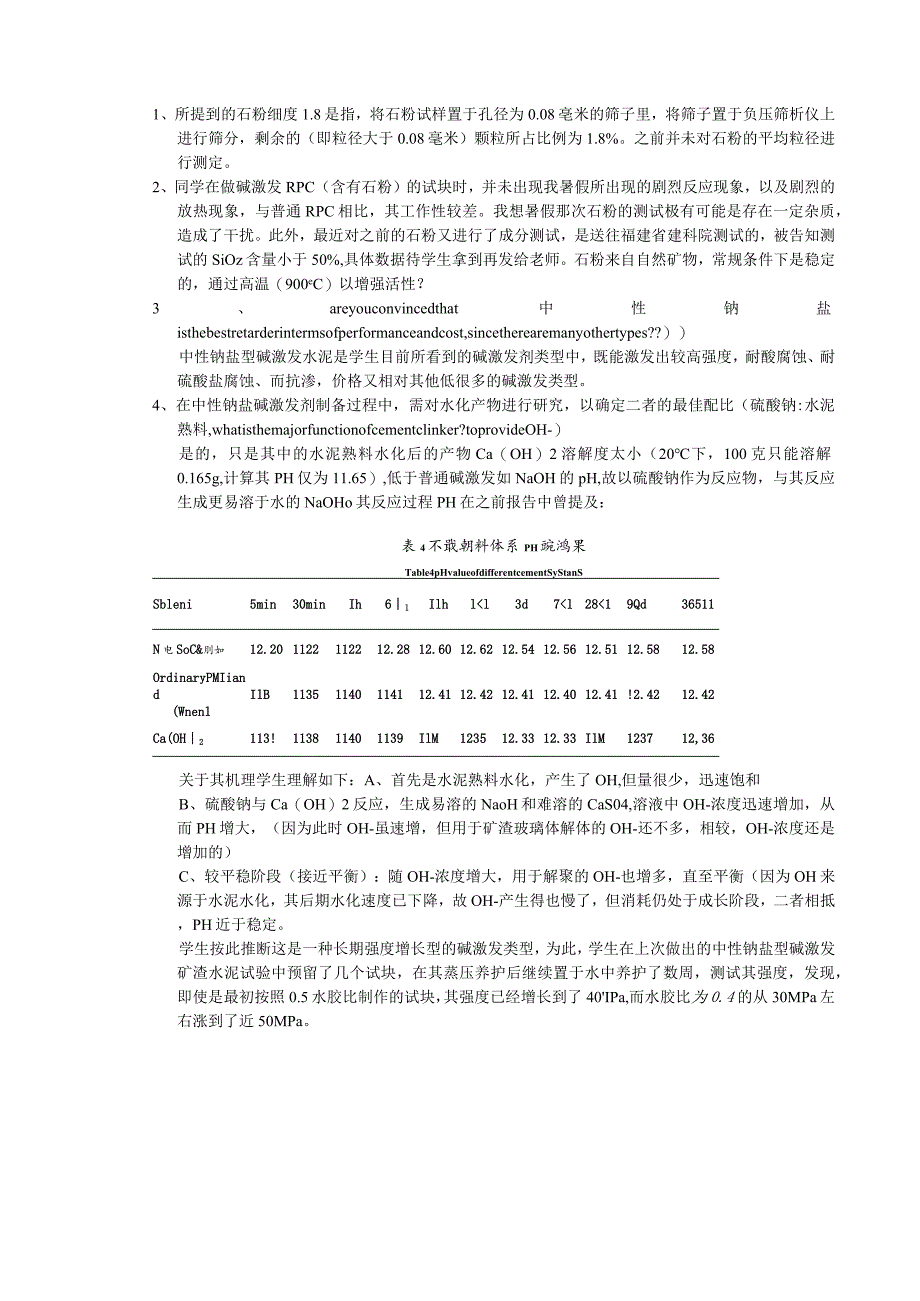

1、1、所提到的石粉细度1.8是指，将石粉试样置于孔径为0.08亳米的筛子里，将筛子置于负压筛析仪上进行筛分，剩余的（即粒径大于0.08毫米）颗粒所占比例为1.8%。之前并未对石粉的平均粒径进行测定。2、同学在做碱激发RPC（含有石粉）的试块时，并未出现我暑假所出现的剧烈反应现象，以及剧烈的放热现象，与普通RPC相比，其工作性较差。我想暑假那次石粉的测试极有可能是存在一定杂质，造成了干扰。此外，最近对之前的石粉又进行了成分测试，是送往福建省建科院测试的，被告知测试的SiOz含量小于50%,具体数据待学生拿到再发给老师。石粉来自自然矿物，常规条件下是稳定的，通过高温（900eC）以增强活性？3、ar
2、eyouconvincedthat中性钠盐isthebestretarderintermsofperformanceandcost,sincetherearemanyothertypes?）中性钠盐型碱激发水泥是学生目前所看到的碱激发剂类型中，既能激发出较高强度，耐酸腐蚀、耐硫酸盐腐蚀、而抗渗，价格又相对其他低很多的碱激发类型。4、在中性钠盐碱激发剂制备过程中，需对水化产物进行研究，以确定二者的最佳配比（硫酸钠:水泥熟料,whatisthemajorfunctionofcementclinker?toprovideOH-）是的，只是其中的水泥熟料水化后的产物Ca（OH）2溶解度太小（20下，1
3、00克只能溶解0.165g,计算其PH仅为11.65）,低于普通碱激发如NaOH的pH,故以硫酸钠作为反应物，与其反应生成更易溶于水的NaOHo其反应过程PH在之前报告中曾提及：表4不戢朝料体系PH豌鸿果Table4pHvalueofdifferentcementSyStanSSbleni5min30minIh6lIlhll3d7l2819Qd36511N电SoC&刖如12.201122112212.2812.6012.6212.5412.5612.5112.5812.58OrdinaryPMIiand(WnenlIlB11351140114112.4112.4212.4112.4012.41

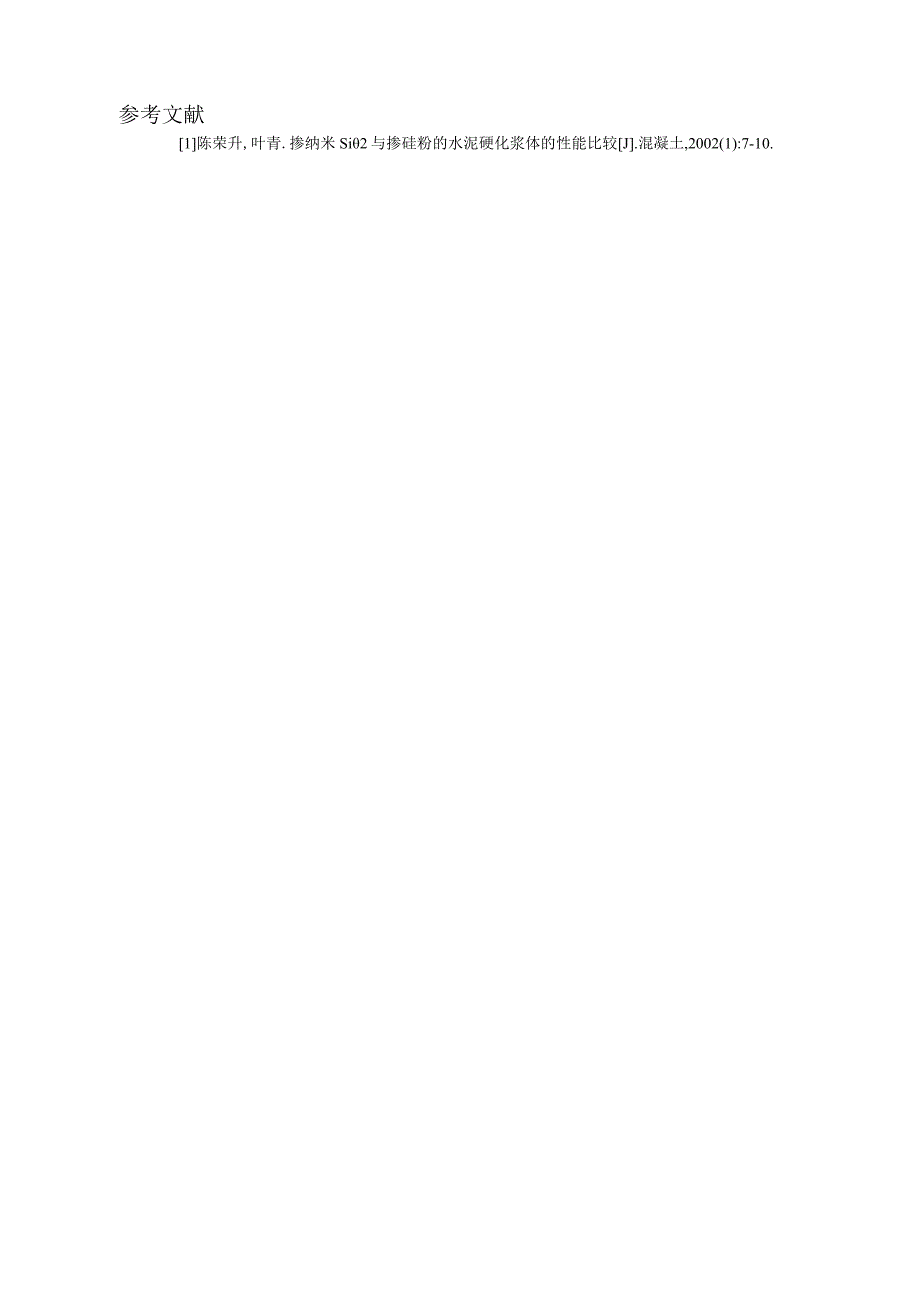

4、!2.4212.42Ca(OH2113!113811401139IlM123512.3312.33IlM123712,36关于其机理学生理解如下：A、首先是水泥熟料水化，产生了OH,但量很少，迅速饱和B、硫酸钠与Ca（OH）2反应，生成易溶的NaoH和难溶的CaS04,溶液中OH-浓度迅速增加，从而PH增大，（因为此时OH-虽速增，但用于矿渣玻璃体解体的OH-还不多，相较，OH-浓度还是增加的）C、较平稳阶段（接近平衡）：随OH-浓度增大，用于解聚的OH-也增多，直至平衡（因为OH来源于水泥水化，其后期水化速度已下降，故OH-产生得也慢了，但消耗仍处于成长阶段，二者相抵，PH近于稳定。学生按此推断这是一种长期强度增长型的碱激发类型，为此，学生在上次做出的中性钠盐型碱激发矿渣水泥试验中预留了几个试块，在其蒸压养护后继续置于水中养护了数周，测试其强度，发现，即使是最初按照0.5水胶比制作的试块，其强度已经增长到了40IPa,而水胶比为0.4的从30MPa左右涨到了近50MPa。参考文献1陈荣升,叶青.掺纳米Si2与掺硅粉的水泥硬化浆体的性能比较J.混凝土,2002(1):7-10.
