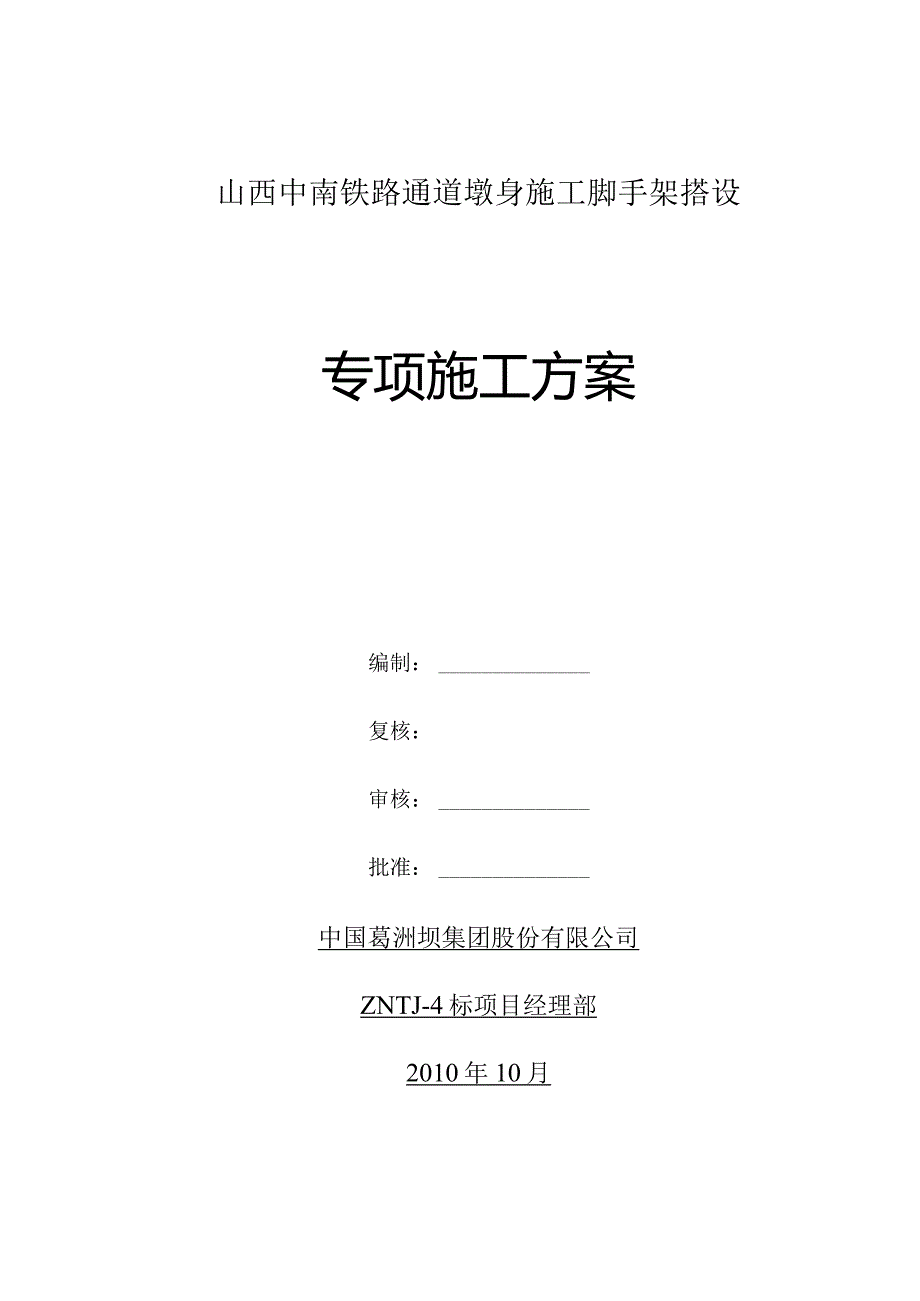

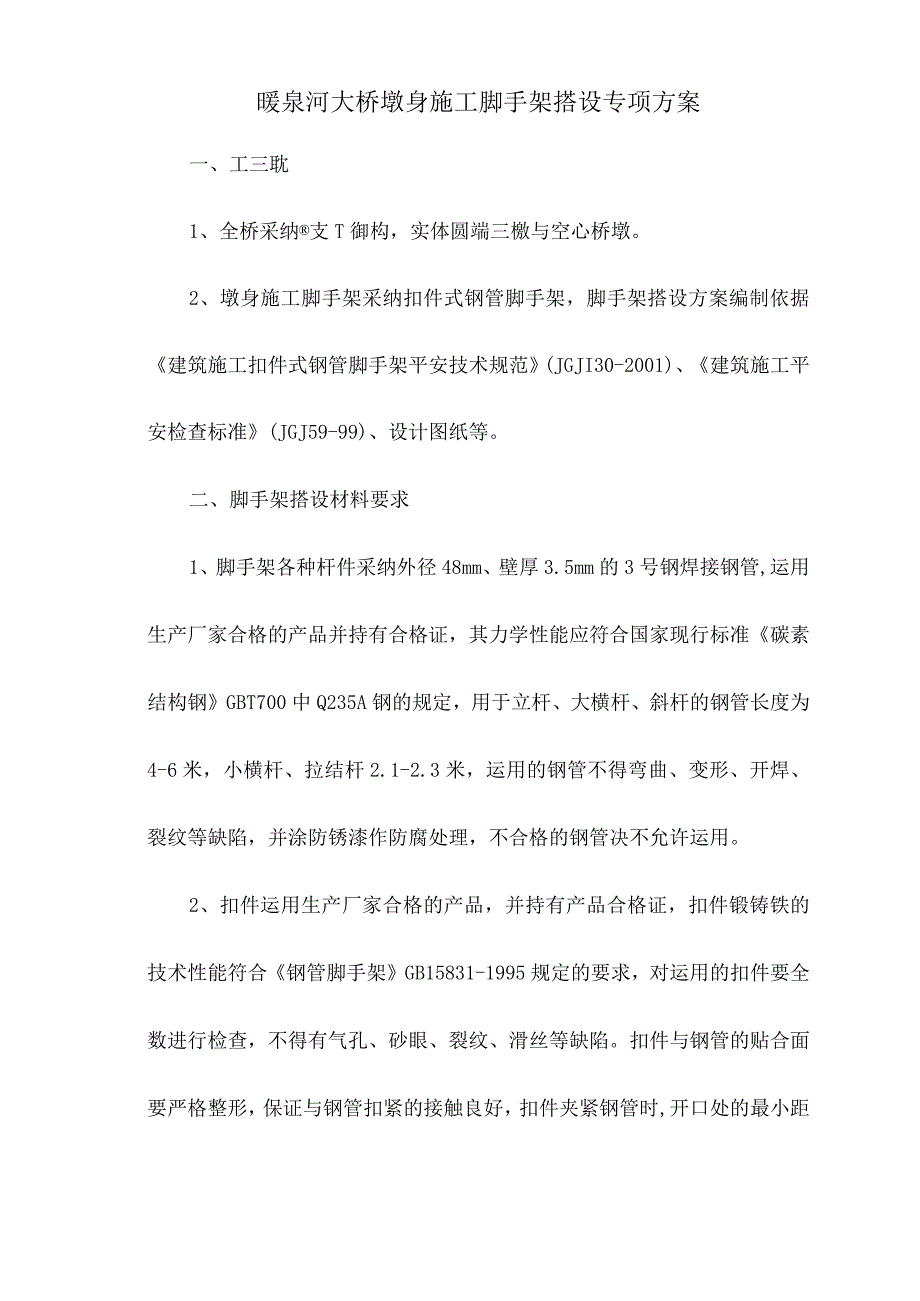

1、山西中南铁路通道墩身施工脚手架搭设专项施工方案编制：复核：审核：批准：中国葛洲坝集团股份有限公司ZNTJ-4标项目经理部2010年10月暖泉河大桥墩身施工脚手架搭设专项方案一、工三耽1、全桥采纳支T御构，实体圆端三檄与空心桥墩。2、墩身施工脚手架采纳扣件式钢管脚手架，脚手架搭设方案编制依据建筑施工扣件式钢管脚手架平安技术规范(JGJI30-2001)、建筑施工平安检查标准(JGJ59-99)、设计图纸等。二、脚手架搭设材料要求1、脚手架各种杆件采纳外径48mm、壁厚3.5mm的3号钢焊接钢管,运用生产厂家合格的产品并持有合格证，其力学性能应符合国家现行标准碳素结构钢GBT700中Q235A钢的

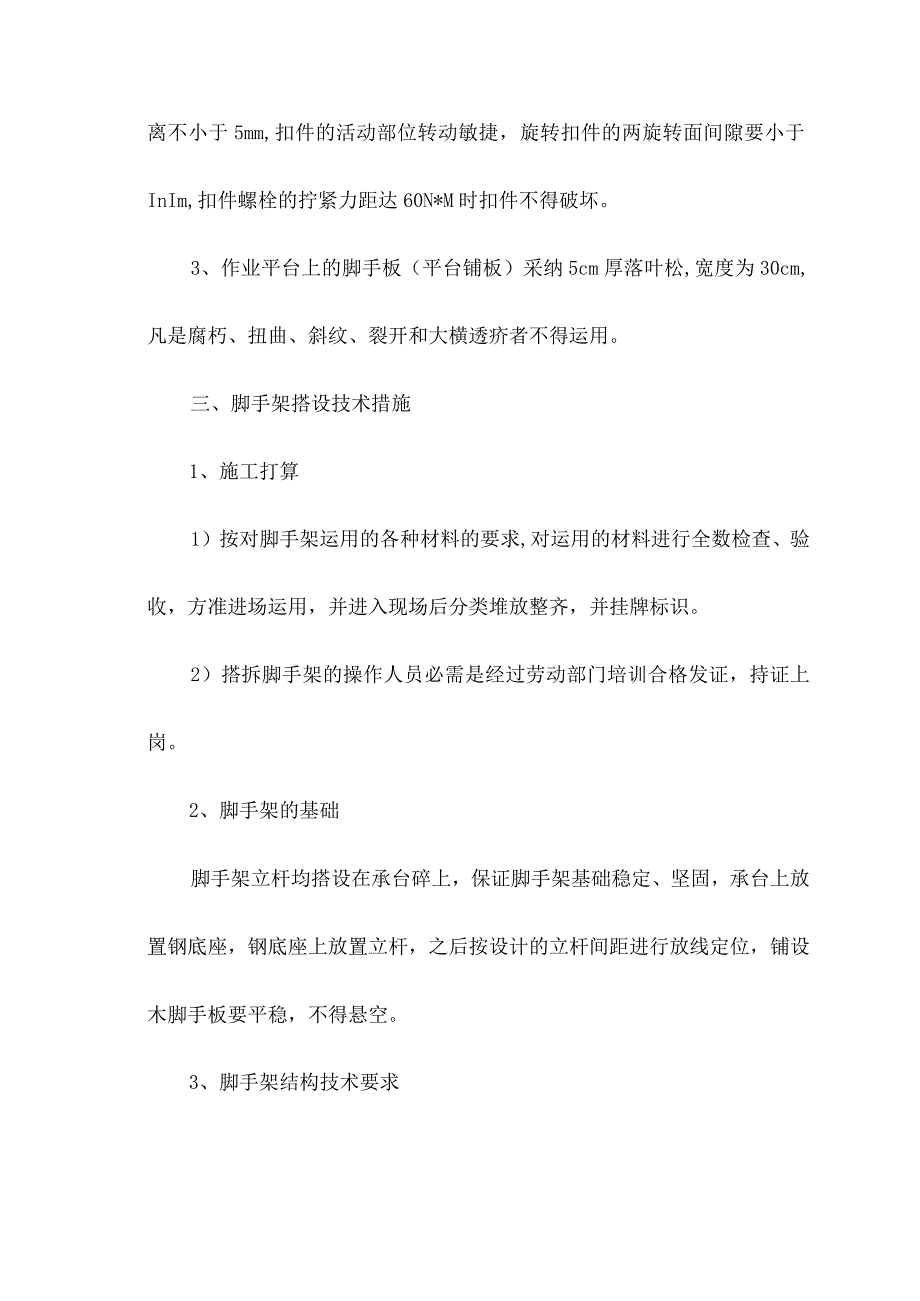

2、规定，用于立杆、大横杆、斜杆的钢管长度为4-6米，小横杆、拉结杆2.1-2.3米，运用的钢管不得弯曲、变形、开焊、裂纹等缺陷，并涂防锈漆作防腐处理，不合格的钢管决不允许运用。2、扣件运用生产厂家合格的产品，并持有产品合格证，扣件锻铸铁的技术性能符合钢管脚手架GB15831-1995规定的要求，对运用的扣件要全数进行检查，不得有气孔、砂眼、裂纹、滑丝等缺陷。扣件与钢管的贴合面要严格整形，保证与钢管扣紧的接触良好，扣件夹紧钢管时,开口处的最小距离不小于5mm,扣件的活动部位转动敏捷，旋转扣件的两旋转面间隙要小于InIm,扣件螺栓的拧紧力距达60N*M时扣件不得破坏。3、作业平台上的脚手板（平台铺板
3、）采纳5cm厚落叶松,宽度为30cm,凡是腐朽、扭曲、斜纹、裂开和大横透疥者不得运用。三、脚手架搭设技术措施1、施工打算1）按对脚手架运用的各种材料的要求,对运用的材料进行全数检查、验收，方准进场运用，并进入现场后分类堆放整齐，并挂牌标识。2）搭拆脚手架的操作人员必需是经过劳动部门培训合格发证，持证上岗。2、脚手架的基础脚手架立杆均搭设在承台碎上，保证脚手架基础稳定、坚固，承台上放置钢底座，钢底座上放置立杆，之后按设计的立杆间距进行放线定位，铺设木脚手板要平稳，不得悬空。3、脚手架结构技术要求D脚手架结构采有里外双排架运用，脚手架里侧立杆距墩身模板20cm,立杆排距0.8m,立杆纵距0.8m,
4、大横杆步距1.5m,小横杆间距1.5m,立杆、大横杆均采纳一字扣件对接，在搭设过程中立杆要搭设在大横杆的夕M则，相邻两根杆件接头要相互错开一步且不于500mm,各接头中心距主节点的距离不应大于步距的l3o立杆搭设要垂直，横杆搭设要水平，立杆搭设垂直度为1/400,全高不大于50mm,大横杆搭设要水平，全长水平差不大于20mm,立杆的纵距排距偏差不大于20mm,小横杆夕M则伸出架体的长度为14Onlll,小横杆偏离主节点的距离不应大于150cm,靠墩一侧的外伸长度不应大于500mm.距地面20Omm处设扫地杆。2）剪刀撑采纳6米的钢管搭设，立杆7根、大横杆7根为一组剪刀撑，每隔6根设置一组与地面
5、成45度角，脚手架两端转角处两侧设置，每组剪刀撑上下要连续设置，斜杆除两端用回转扣件与立杆、大横杆扣紧外，在中间要增加2个扣件扣牢，斜杆两端扣件与立杆结点的距离不得大于150nm,最下边斜杆与立杆的连结点距离不大于200mm,剪刀撑杆件的搭接长度为Iooonim,用三个扣件扣牢，扣件扣在钢管端头处不小于IOCnl处。剪刀撑下端肯定要落地。3）脚手板的铺设，施工操作层的脚手架必需铺满、铺稳、铺严，距离模板不得大于200mm,里立杆与模板之间铺设一块脚手板，不得有空隙和控头板，墩身碎施工只考虑顶部一个作业平台，对头铺设的脚手板,接头下面必需设两根小横杆，板端距小横杆15Omnb拐弯处的脚手板必需交
6、叉搭铺。4）作业平台、爬梯的防护，在平台高L2m处设两道防护栏杆，但必需挂设有准用证的密目式立网，立网的边绳与大横杆靠紧，并用绳系结坚固，并设18Omm高的踢脚板用木脚板代替。距地3m处设一层兜网。5）脚手架体与外界之间封闭方法：密目网垂直封闭，密目网的质量要求：密目网要四证齐全，要郁腺性能，其续燃，阴燃时间均不得大于4秒。要符合GB16909的规定。每IOCM义10CM=IoOCM2的面积上，有2000以上网目。密目网贯穿试验：做耐贯穿试验时，将网与地面成30度夹角拉平,在其中心上方3米处,用5KG重的钢管（管径48-51mm）垂直自由落下，不穿透即为合格产品。密目风的绑扎方法：用14#铅丝
7、将密目网绑扎至立杆或大横杆上，使网与架体坚固的连接在一起。系蝇的材质应符合GB16909的规定。6）脚手架的上下通道：脚手架体要设置爬梯：爬梯宽度为08m,坡度以1:1为宜。爬梯的立杆、横杆间距应与脚手架相适应，基础按脚手架要求处理，立面设剪刀撑。人行斜道小横杆间距不超过1.5米。爬梯台阶上满铺脚手板，板上钉防滑条，防滑条不大于300mmo设置护栏杆，上部护身栏杆L2米，下部护身栏杆距脚手板0.6米，同时设180mm宽档脚板。7）脚手架的作业平台：作业平台上面要挂牌标明限制荷载，要严格根据搭设方案施工。作业平台设计计算：立杆排距b=1m,立杆纵总巨L=L5m,步距h=1.5m,剪刀撑连续设置，
8、作业平台宽度C=Im。强度计算MnHX=（JL2/；8GK脚手板重量GK=O.3KN/M2作业平台宽度C=IMgk钢管单位长度gk=38NMKQ施工活荷载KQ=I.2N/M2QK施工荷载标准值QK=2000NM2q=l.2*(300*1.0+38)+1.4*1.2*2000*1=405.6+3360=3765.6N/M验算抗弯强度S=MmaxW=470.7/5078=92.7NMM2205NMM2所以平安满意设计要求(2)计算变形查表48*3.5的钢管参数E=2.06*105NMM2(钢管的弹性模量)I=12190mm(钢管的截面惯性矩)Wb=5ql3384EI二(5*3765.6*10003
9、)/(384*2.06*105*12190)=0.19%=l526l150满意要求经结构计算均符合强度、刚度、稳定性的要求8）外脚手架搭设依次墩身施工脚手架搭设自下而上进行，立杆垫板铺完后由承台的T则起先排尺，在垫板上用粉笔画出立杆轴心线，然后在垫板上摆放标准底座及扫地杆一直立杆（随即立杆与扫地杆用直角扣件扣紧）一装扫地小横杆一安第一步大横杆一安装第一步小横杆一校正立杆一安其次步大横杆一其次步小横杆以此类推，搭设高度7步大横杆时安装剪刀和横向支撑杆。四、脚手架检查和验收搭设时随施工进度进行交底，在检查验收时随进度分段搭设验收，阅历收合格后方能交付运用，并履行交验签字手续入档，脚手架参与验收人员
10、：施工队长、技术主管、质检工程师、架子工、班组长和专职平安员。五、脚手架运用、维护、保养技术措施1、设专人每天对脚手架进行巡回检查，检查立杆、垫板有无松动，架体全部扣件有无滑扣、松动，架体各部构件是否完整齐全。2、作业平台施工荷载不得超过270KG/平方米，不得将横杆支撑、缆风绳等固定在脚手架上，严禁在脚手架上悬挂重物。3、严禁任何人随意拆除脚手架上任何部件。5、遇有六级以上大风、大雾、大雨和大雪天气应暂停脚手架作业，在复工前必需检查无问题后方可接着作业。六、脚手架搭设时留意事项1、外径48mm钢管与其它规格的钢管严禁混合运用。2、主节点处，固定横向水平杆或纵向水平杆、剪刀撑、横向支撑等扣件的中心线距主节点的距离不大于15Omn1。3、各杆件端头伸出扣件盖板边缘的长度不小于140mm。4、对接扣件的开口应朝向架子的内侧，螺栓朝上，直角扣件的开口不得朝下，以确保平安。5、上架作业人员必需持证上岗，戴好平安帽，系好平安带。6、严格按搭设方案施工，剪刀撑应刚好设置，不得滞后超过两步。7、在搭设过程中，应留意调整脚手架的垂直度，最大允许偏差IOomnL
