《防水涂料查阅文献报告.docx》由会员分享，可在线阅读，更多相关《防水涂料查阅文献报告.docx（2页珍藏版）》请在第壹文秘上搜索。

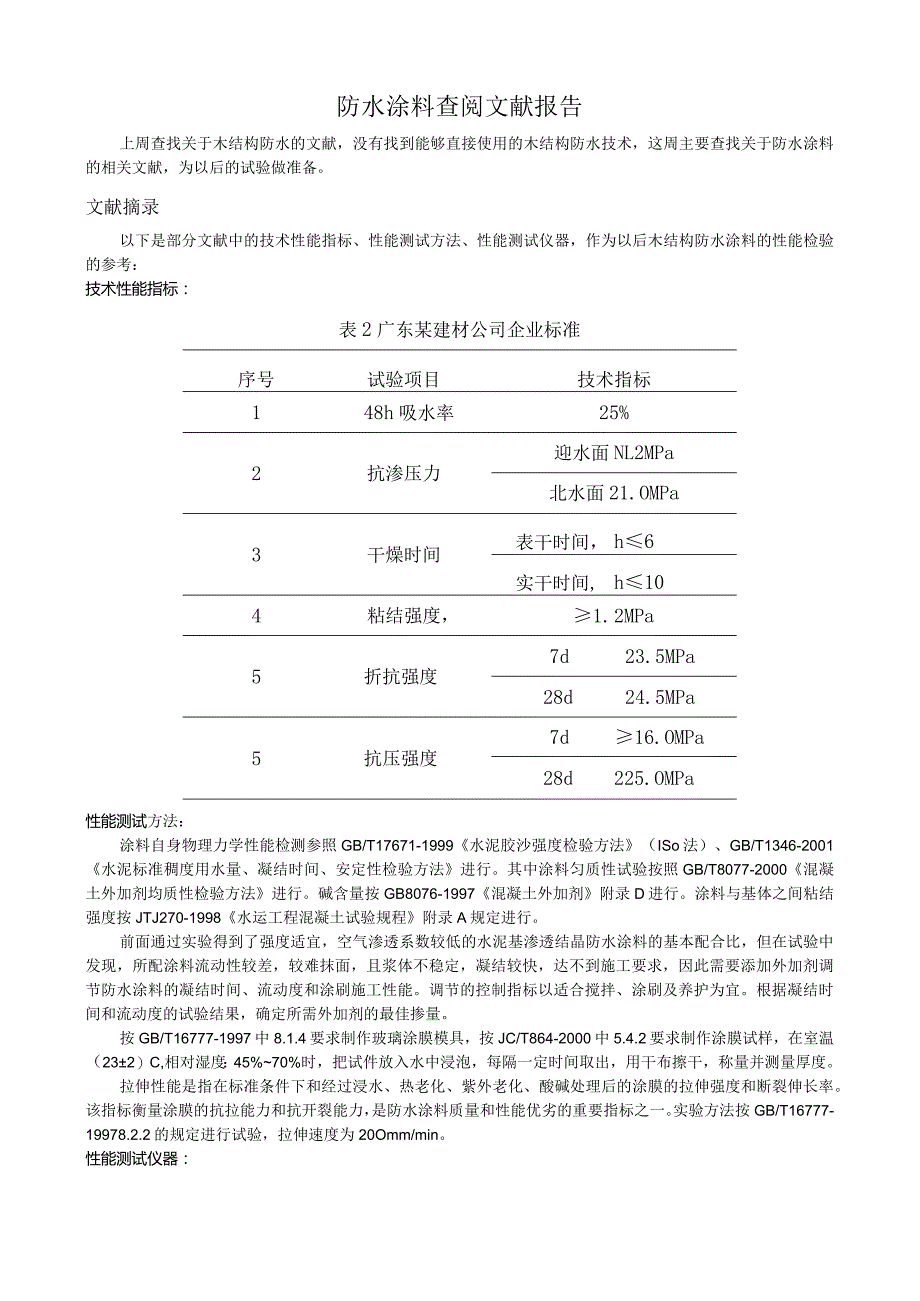

1、防水涂料查阅文献报告上周查找关于木结构防水的文献，没有找到能够直接使用的木结构防水技术，这周主要查找关于防水涂料的相关文献，为以后的试验做准备。文献摘录以下是部分文献中的技术性能指标、性能测试方法、性能测试仪器，作为以后木结构防水涂料的性能检验的参考：技术性能指标：表2广东某建材公司企业标准序号试验项目技术指标148h吸水率25%2抗渗压力迎水面NL2MPa北水面21.OMPa3干燥时间表干时间，h6实干时间,h104粘结强度，1.2MPa5折抗强度7d23.5MPa28d24.5MPa5抗压强度7d16.OMPa28d225.OMPa性能测试方法：涂料自身物理力学性能检测参照GB/T1767
2、1-1999水泥胶沙强度检验方法（ISo法）、GB/T1346-2001水泥标准稠度用水量、凝结时间、安定性检验方法进行。其中涂料匀质性试验按照GB/T8077-2000混凝土外加剂均质性检验方法进行。碱含量按GB8076-1997混凝土外加剂附录D进行。涂料与基体之间粘结强度按JTJ270-1998水运工程混凝土试验规程附录A规定进行。前面通过实验得到了强度适宜，空气渗透系数较低的水泥基渗透结晶防水涂料的基本配合比，但在试验中发现，所配涂料流动性较差，较难抹面，且浆体不稳定，凝结较快，达不到施工要求，因此需要添加外加剂调节防水涂料的凝结时间、流动度和涂刷施工性能。调节的控制指标以适合搅拌、涂

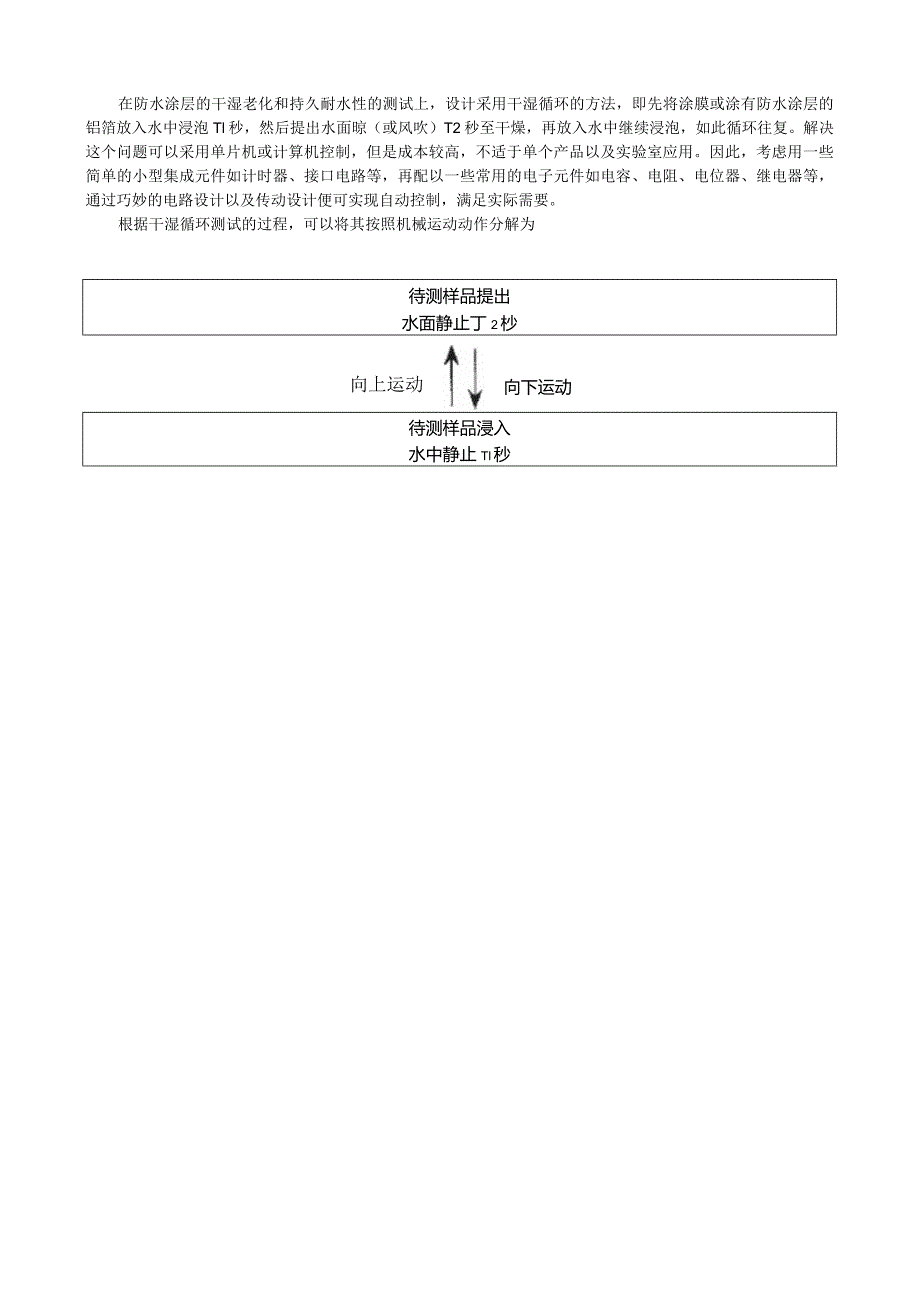

3、刷及养护为宜。根据凝结时间和流动度的试验结果，确定所需外加剂的最佳掺量。按GB/T16777-1997中8.1.4要求制作玻璃涂膜模具，按JC/T864-2000中5.4.2要求制作涂膜试样，在室温（232）C,相对湿度：45%70%时，把试件放入水中浸泡，每隔一定时间取出，用干布擦干，称量并测量厚度。拉伸性能是指在标准条件下和经过浸水、热老化、紫外老化、酸碱处理后的涂膜的拉伸强度和断裂伸长率。该指标衡量涂膜的抗拉能力和抗开裂能力，是防水涂料质量和性能优劣的重要指标之一。实验方法按GB/T16777-19978.2.2的规定进行试验，拉伸速度为20Omm/min。性能测试仪器：在防水涂层的干湿老化和持久耐水性的测试上，设计采用干湿循环的方法，即先将涂膜或涂有防水涂层的铝箔放入水中浸泡Tl秒，然后提出水面晾（或风吹）T2秒至干燥，再放入水中继续浸泡，如此循环往复。解决这个问题可以采用单片机或计算机控制，但是成本较高，不适于单个产品以及实验室应用。因此，考虑用一些简单的小型集成元件如计时器、接口电路等，再配以一些常用的电子元件如电容、电阻、电位器、继电器等，通过巧妙的电路设计以及传动设计便可实现自动控制，满足实际需要。根据干湿循环测试的过程，可以将其按照机械运动动作分解为待测样品提出水面静止丁2杪向上运动向下运动待测样品浸入水中静止Tl秒
