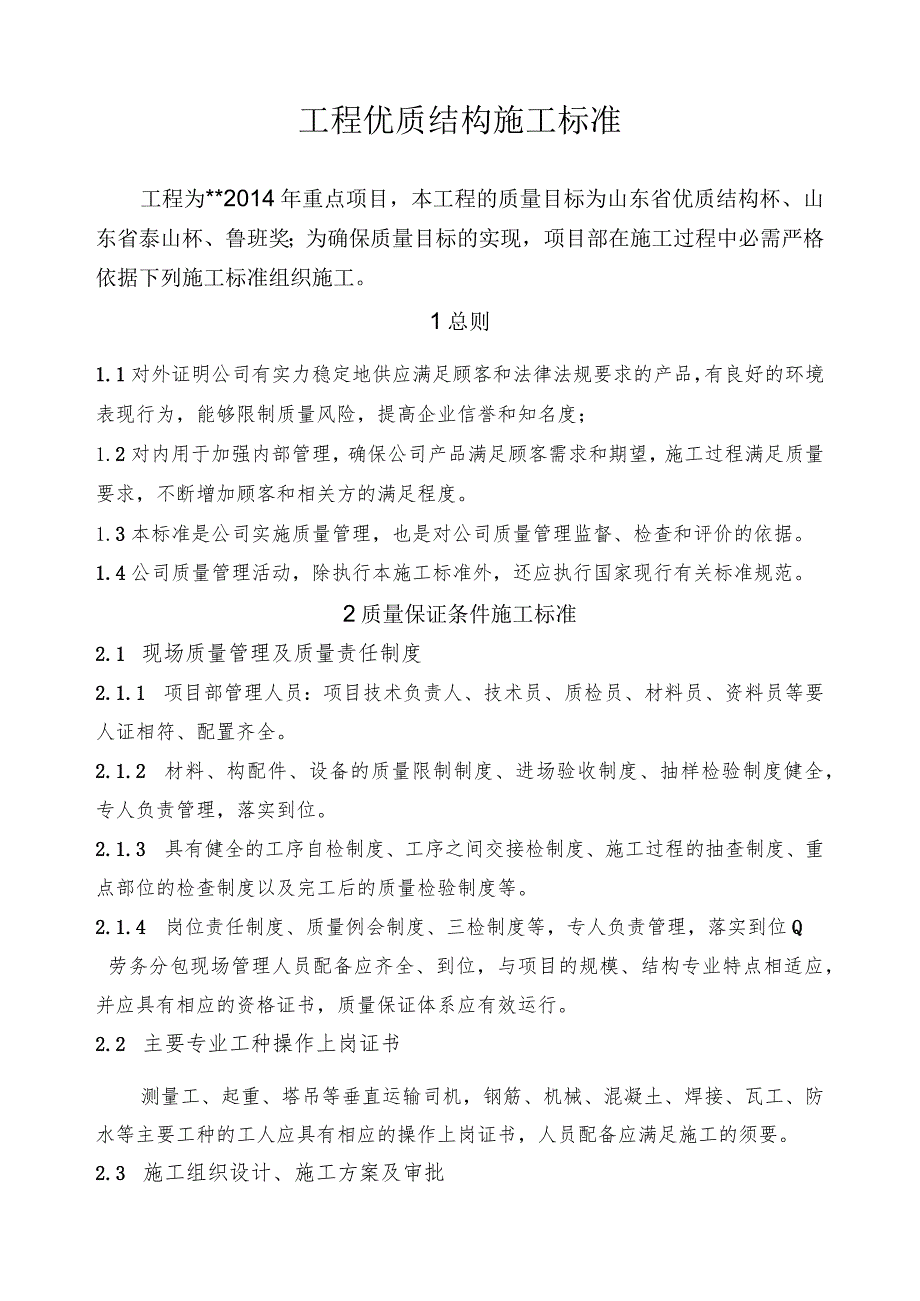

工程优质结构标准概况.docx_第1页
第1页 / 共19页

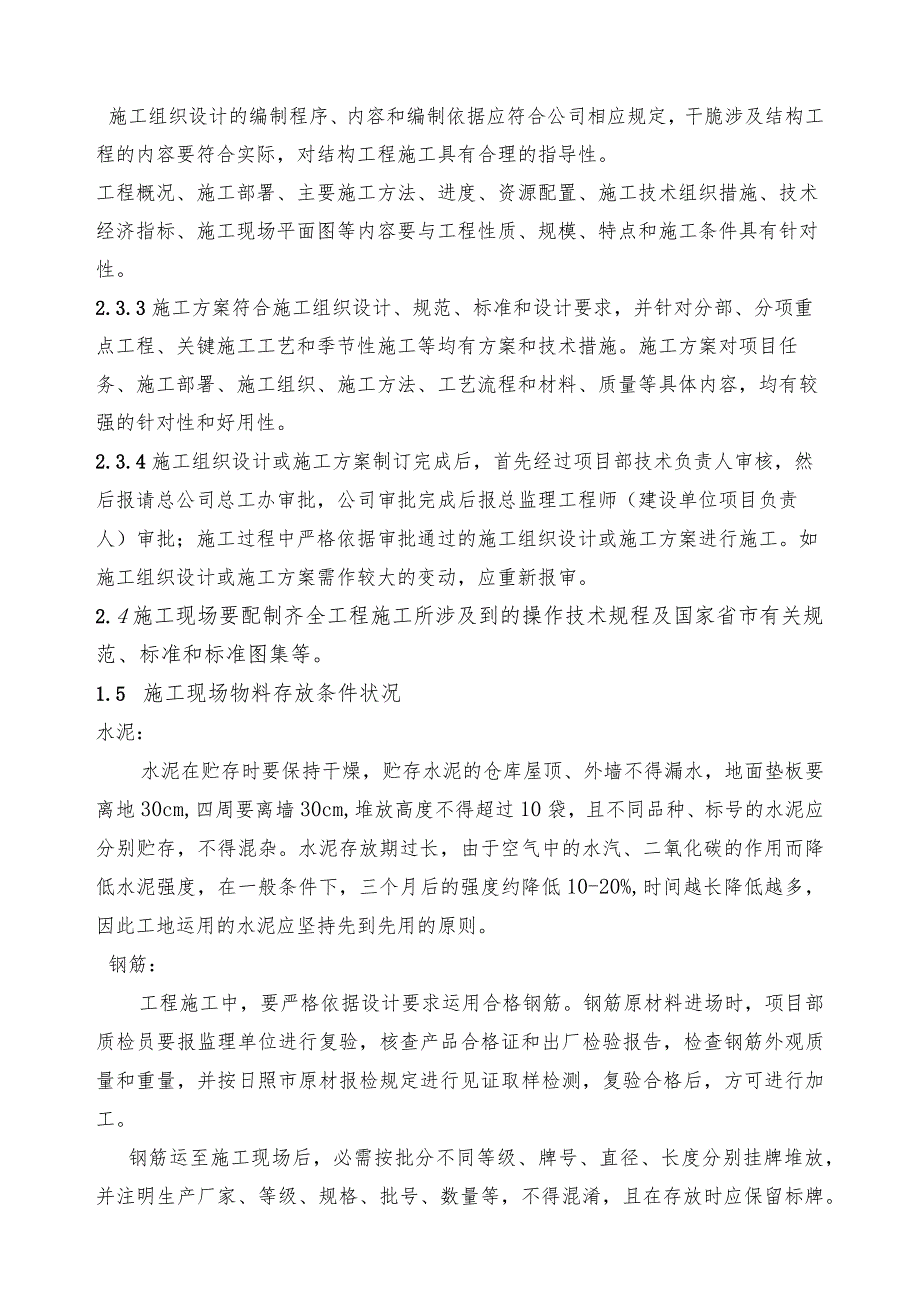

工程优质结构标准概况.docx_第2页
第2页 / 共19页

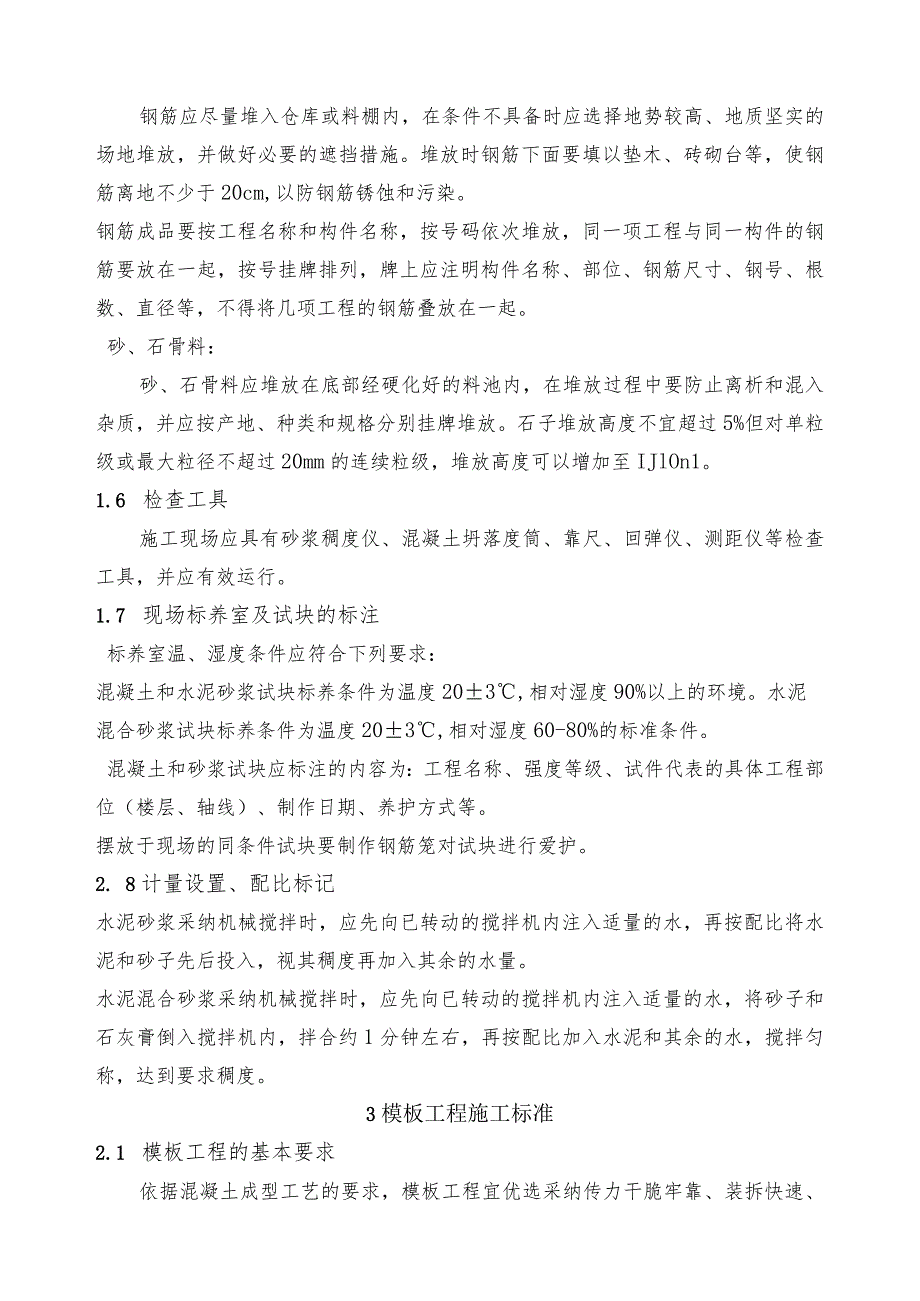

工程优质结构标准概况.docx_第3页
第3页 / 共19页
工程优质结构标准概况.docx_第4页
第4页 / 共19页
工程优质结构标准概况.docx_第5页
第5页 / 共19页
工程优质结构标准概况.docx_第6页
第6页 / 共19页
工程优质结构标准概况.docx_第7页
第7页 / 共19页
工程优质结构标准概况.docx_第8页
第8页 / 共19页
工程优质结构标准概况.docx_第9页
第9页 / 共19页
工程优质结构标准概况.docx_第10页
第10页 / 共19页
亲,该文档总共19页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《工程优质结构标准概况.docx》由会员分享,可在线阅读,更多相关《工程优质结构标准概况.docx(19页珍藏版)》请在第壹文秘上搜索。

1、工程优质结构施工标准工程为*2014年重点项目,本工程的质量目标为山东省优质结构杯、山东省泰山杯、鲁班奖;为确保质量目标的实现,项目部在施工过程中必需严格依据下列施工标准组织施工。1总则1.1对外证明公司有实力稳定地供应满足顾客和法律法规要求的产品,有良好的环境表现行为,能够限制质量风险,提高企业信誉和知名度;1.2对内用于加强内部管理,确保公司产品满足顾客需求和期望,施工过程满足质量要求,不断增加顾客和相关方的满足程度。1.3本标准是公司实施质量管理,也是对公司质量管理监督、检查和评价的依据。1.4公司质量管理活动,除执行本施工标准外,还应执行国家现行有关标准规范。2质量保证条件施工标准2.

2、1 现场质量管理及质量责任制度2.1.1 项目部管理人员:项目技术负责人、技术员、质检员、材料员、资料员等要人证相符、配置齐全。2.1.2 材料、构配件、设备的质量限制制度、进场验收制度、抽样检验制度健全,专人负责管理,落实到位。2.1.3 具有健全的工序自检制度、工序之间交接检制度、施工过程的抽查制度、重点部位的检查制度以及完工后的质量检验制度等。2.1.4 岗位责任制度、质量例会制度、三检制度等,专人负责管理,落实到位Q劳务分包现场管理人员配备应齐全、到位,与项目的规模、结构专业特点相适应,并应具有相应的资格证书,质量保证体系应有效运行。2.2 主要专业工种操作上岗证书测量工、起重、塔吊等

3、垂直运输司机,钢筋、机械、混凝土、焊接、瓦工、防水等主要工种的工人应具有相应的操作上岗证书,人员配备应满足施工的须要。2.3 施工组织设计、施工方案及审批施工组织设计的编制程序、内容和编制依据应符合公司相应规定,干脆涉及结构工程的内容要符合实际,对结构工程施工具有合理的指导性。工程概况、施工部署、主要施工方法、进度、资源配置、施工技术组织措施、技术经济指标、施工现场平面图等内容要与工程性质、规模、特点和施工条件具有针对性。2.3.3施工方案符合施工组织设计、规范、标准和设计要求,并针对分部、分项重点工程、关键施工工艺和季节性施工等均有方案和技术措施。施工方案对项目任务、施工部署、施工组织、施工

4、方法、工艺流程和材料、质量等具体内容,均有较强的针对性和好用性。2.3.4施工组织设计或施工方案制订完成后,首先经过项目部技术负责人审核,然后报请总公司总工办审批,公司审批完成后报总监理工程师(建设单位项目负责人)审批;施工过程中严格依据审批通过的施工组织设计或施工方案进行施工。如施工组织设计或施工方案需作较大的变动,应重新报审。2.4施工现场要配制齐全工程施工所涉及到的操作技术规程及国家省市有关规范、标准和标准图集等。1.5 施工现场物料存放条件状况水泥:水泥在贮存时要保持干燥,贮存水泥的仓库屋顶、外墙不得漏水,地面垫板要离地30cm,四周要离墙30cm,堆放高度不得超过10袋,且不同品种、

5、标号的水泥应分别贮存,不得混杂。水泥存放期过长,由于空气中的水汽、二氧化碳的作用而降低水泥强度,在一般条件下,三个月后的强度约降低10-20%,时间越长降低越多,因此工地运用的水泥应坚持先到先用的原则。钢筋:工程施工中,要严格依据设计要求运用合格钢筋。钢筋原材料进场时,项目部质检员要报监理单位进行复验,核查产品合格证和出厂检验报告,检查钢筋外观质量和重量,并按日照市原材报检规定进行见证取样检测,复验合格后,方可进行加工。钢筋运至施工现场后,必需按批分不同等级、牌号、直径、长度分别挂牌堆放,并注明生产厂家、等级、规格、批号、数量等,不得混淆,且在存放时应保留标牌。钢筋应尽量堆入仓库或料棚内,在条

6、件不具备时应选择地势较高、地质坚实的场地堆放,并做好必要的遮挡措施。堆放时钢筋下面要填以垫木、砖砌台等,使钢筋离地不少于20cm,以防钢筋锈蚀和污染。钢筋成品要按工程名称和构件名称,按号码依次堆放,同一项工程与同一构件的钢筋要放在一起,按号挂牌排列,牌上应注明构件名称、部位、钢筋尺寸、钢号、根数、直径等,不得将几项工程的钢筋叠放在一起。砂、石骨料:砂、石骨料应堆放在底部经硬化好的料池内,在堆放过程中要防止离析和混入杂质,并应按产地、种类和规格分别挂牌堆放。石子堆放高度不宜超过5%但对单粒级或最大粒径不超过20mm的连续粒级,堆放高度可以增加至IJlOn1。1.6 检查工具施工现场应具有砂浆稠度

7、仪、混凝土坍落度筒、靠尺、回弹仪、测距仪等检查工具,并应有效运行。1.7 现场标养室及试块的标注标养室温、湿度条件应符合下列要求:混凝土和水泥砂浆试块标养条件为温度203,相对湿度90%以上的环境。水泥混合砂浆试块标养条件为温度203,相对湿度60-80%的标准条件。混凝土和砂浆试块应标注的内容为:工程名称、强度等级、试件代表的具体工程部位(楼层、轴线)、制作日期、养护方式等。摆放于现场的同条件试块要制作钢筋笼对试块进行爱护。2. 8计量设置、配比标记水泥砂浆采纳机械搅拌时,应先向已转动的搅拌机内注入适量的水,再按配比将水泥和砂子先后投入,视其稠度再加入其余的水量。水泥混合砂浆采纳机械搅拌时,

8、应先向已转动的搅拌机内注入适量的水,将砂子和石灰膏倒入搅拌机内,拌合约1分钟左右,再按配比加入水泥和其余的水,搅拌匀称,达到要求稠度。3模板工程施工标准2.1 模板工程的基本要求依据混凝土成型工艺的要求,模板工程宜优选采纳传力干脆牢靠、装拆快速、周转运用次数多的工具化模板和支架体系。模板应构造简洁、装拆便利、可周转运用,并便于钢筋的绑扎、安装和混凝土的浇筑、养护;并具有足够的承载实力、刚度和稳定性,能牢靠地承受新浇筑混凝土的自重和侧压力,以及在施工过程中所遇的风荷载和其他荷载。模板工程施工前应实行有效的防止施工作业人员坠落和支架失稳坍塌等风险源限制措施,并应充分考虑施工作业人员的人身平安和劳动

9、爱护要求。2.2 模板的设计模板及其支架应依据工程结构形式、荷载大小、基础类别、支承工况、施工设备和材料供应等条件进行设计,并应符合国家现行有关标准的规定。3.3模板制作质量新制作的模板,要进行检查验收和试组装,并按规格类型编号标识。2.4 模板安装质量模板安装,应依据施工方案确保模板的位置线、轴线、标高、垂直度、结构构件尺寸、门窗洞口位置等符合设计要求。模板与混凝土的接触面应清理干净并涂刷隔离剂,但不得采纳影响结构性能或阻碍装饰工程施工的废机油等材料,在涂刷模板隔离剂时,不得沾污钢筋和混凝土接槎处,避开对混凝士结构受力性能造成明显的不利影响。表3-1模板安装允许偏差预埋件、预留预埋钢板中心线

10、位置(3mm)孔允许偏差预埋管、预留孔中心线位置(3mm)插筋中心线位置(5mm)外露长度(+10,0mm)预埋螺栓中心线位置(2mm)外露长度(+10,0mm)预留洞中心线位置(IOmm)尺寸(+10,0mm)预制构件模板允许偏差轴线位置(5mm)底模上表面标高(土5mm)截面内部尺寸基础(10mm)柱、墙、梁(+4,5mm)层高垂直度不大小5m(6mm)大于5m(8mm)相邻两板表面凹凸差(2mm)表面平整度(5mm)浇筑混凝土前,模板内的杂物应清理干净。模板的接缝应严密不漏浆。缝隙应妥当堵塞或钉好海绵条Q跨度大于等于4m的梁板模板要按设计要求起拱,当设计无要求时,起拱高度宜为跨度的1/1

11、000至3/1000,起拱线要顺直,不得有折线。梁、板后浇带处的模板及支架宜与其两侧的模板及支架分开支设。高层结构工程,要实行分层分段支模方法,模板及支架安装时要有临时稳固措施,位于高空的模板安装应有牢靠的防风措施;模板的支柱支承在土层地基上时,基土必需坚实,并铺设垫板;雨期施工要有排水和防地基沉陷措施,冬期施工要有防基土冻胀或融陷措施。安装现浇结构的上层模板及其支架时,下层模板应具有承受上层荷载的承载实力,或加设支架;上、下层支架的立柱应对准,并铺设垫板。2.5 模板安装观感质量模板安装要拼缝严密平整,不漏浆、不跑模、不变形。预埋件、螺栓、箱盒等位置尺寸精确,固定牢靠。混凝土接槎处施工缝模板

12、安装前,应先将已硬化混凝土表面层的水泥薄膜或松散混凝土凿除,清理干净。2.6 模板的拆除质量模板拆除时,结构混凝土强度应符合规范和设计要求:侧模拆除时,混凝土强度应以能保证其表面和棱角不因拆模而受到损坏,预埋件等不因拆模而松动为准。底模及其支架拆除,当设计无要求时,混凝土强度应符合表3-2的规定。预应力结构的侧模应在预应力张拉前拆除,底模及其支架应在施加预应力以后拆除。结构拆除底模、支架应依据施工技术方案对其结构上部施工荷载及堆放料具进行严格限制,或阅历算在结构底部增设临时支撑。悬挑结构均应加设临时支撑。2.6.1 6.5安装现浇结构的上层模板及其支架时,下层楼板应具有承受上层荷载的实力。2.

13、6.6 模板拆除时,不应对楼层形成冲击荷载,拆除的模板和支架宜分散堆放并刚好清运。2.6.7 拆除侧模时,应保证其表面及棱角不受损伤。3. 6.8后浇带模板的拆除和支顶应按施工技术方案执行Q表3-2底模拆除时的混凝土强度要求构件类型构件跨度(m)达到设计混凝土立方体抗压强度标准值的百分率(%)板22502,82758NlOO梁、拱、壳82758100悬臂构2100件4钢筋工程施工标准3.1 受力钢筋的弯钩和弯折受力钢筋的弯钩和弯折应符合下列规定:HPB235级钢筋末端应作180弯钩,其弯弧内直径不应小于钢筋直径的2.5倍,弯钩的弯后平直部分长度不应小于钢筋直径的3倍;当设计要求钢筋末端需作13

14、5弯钩时,HRB335级、HRB400级钢筋的弯弧内直径不应小于钢筋直径的4倍,弯钩的弯后平直部分长度应符合设计要求;钢筋作不大于90的弯折时,弯折处的弯弧内直径不应小于钢筋直径的5倍;除满足上述规定外,还应满足混凝土结构工程施工规范GB50666-2011中的相关规定。3.2 箍筋的弯钩形式除焊接封闭环式箍筋外,箍筋的末端应作弯钩,弯钩形式应符合设计要求;当设计无具体要求时,应符合下列规定:4. 2.1箍筋弯钩的弯弧内直径除应满足本节第4.1条的规定外,尚应不小于受力钢筋直径;箍筋弯钩的弯折角度:对一般结构,不应小于90;对有抗震设防要求的结构,应为135;箍筋弯后平直部分长度:对一般结构,

15、不宜小于箍筋直径的5倍;对有抗震设防要求的结构,不应小于箍筋直径的10倍。4.1 钢筋的接头设位置钢筋的接头宜设置在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头。接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。4.2 钢筋接头的观感质量在施工现场,应按国家现行标准钢筋机械连接通用技术规程JGJlO7、钢筋焊接及验收规程JGJ18的规定对钢筋机械连接接头、焊接接头的外观进行检查,其观感质量应符合以下规定:点焊焊点:焊点处熔化金属匀称,无裂纹、多孔性缺陷及烧伤。焊点压入深度符合钢筋焊接及验收的特地规定;对焊接头:接头处弯折不大于4;钢筋轴线位移不大于O.Id,且不大于2mmo无横向裂纹和烧伤,焊包匀称;电弧焊接头:帮条沿接头中心线的纵向位移不大于0.5d;接头处弯折不大于4;钢筋轴线位移不大于0.Id,且不大于3mm;焊缝厚度不小于0.05d,宽度不小于0.Id,长度不小于0.5d0焊缝表面平整,无凹陷、焊瘤。接头处无裂纹、气孔、夹渣及咬边;电渣压力焊接头:接头处弯折不大于4;钢筋轴线位移不大于0.Id,且不大于2mm。焊包匀称,无裂纹及烧伤;埋弧压力焊接
