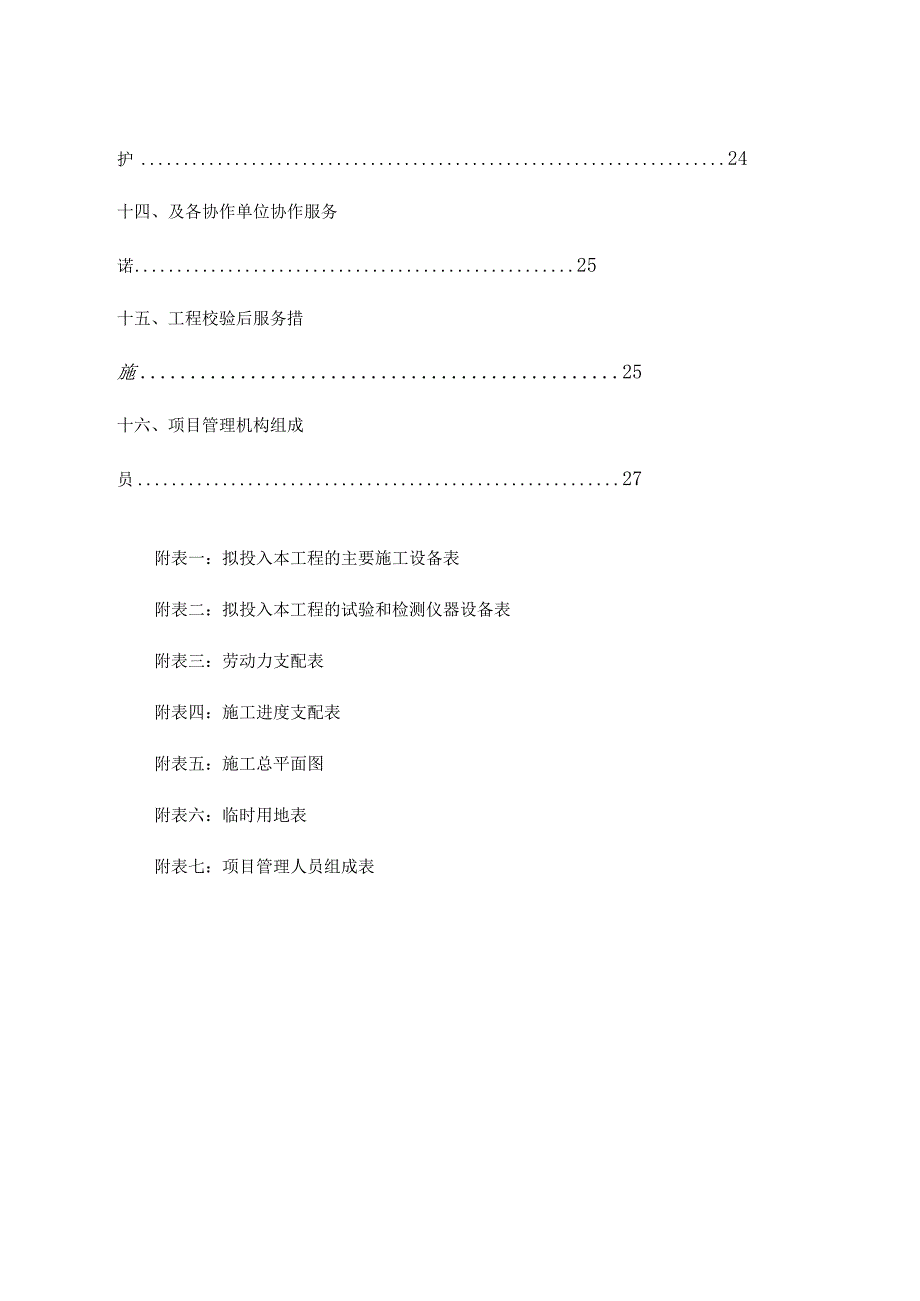

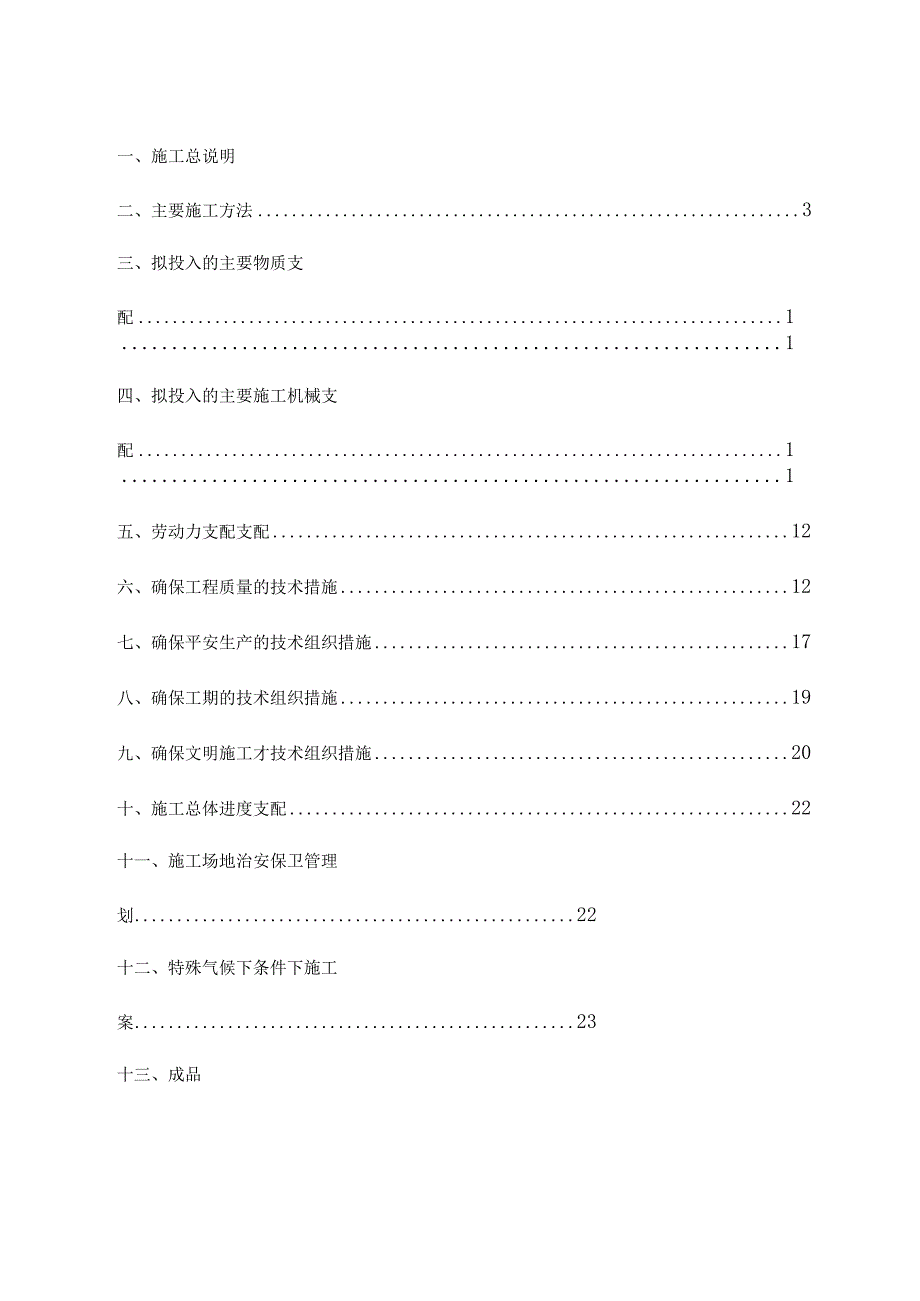

1、一、施工总说明二、主要施工方法3三、拟投入的主要物质支配11四、拟投入的主要施工机械支配11五、劳动力支配支配12六、确保工程质量的技术措施12七、确保平安生产的技术组织措施17八、确保工期的技术组织措施19九、确保文明施工才技术组织措施20十、施工总体进度支配22十一、施工场地治安保卫管理划22十二、特殊气候下条件下施工案23十三、成品护24十四、及各协作单位协作服务诺25十五、工程校验后服务措施25十六、项目管理机构组成员27附表一：拟投入本工程的主要施工设备表附表二：拟投入本工程的试验和检测仪器设备表附表三：劳动力支配表附表四：施工进度支配表附表五：施工总平面图附表六：临时用地表附表七：

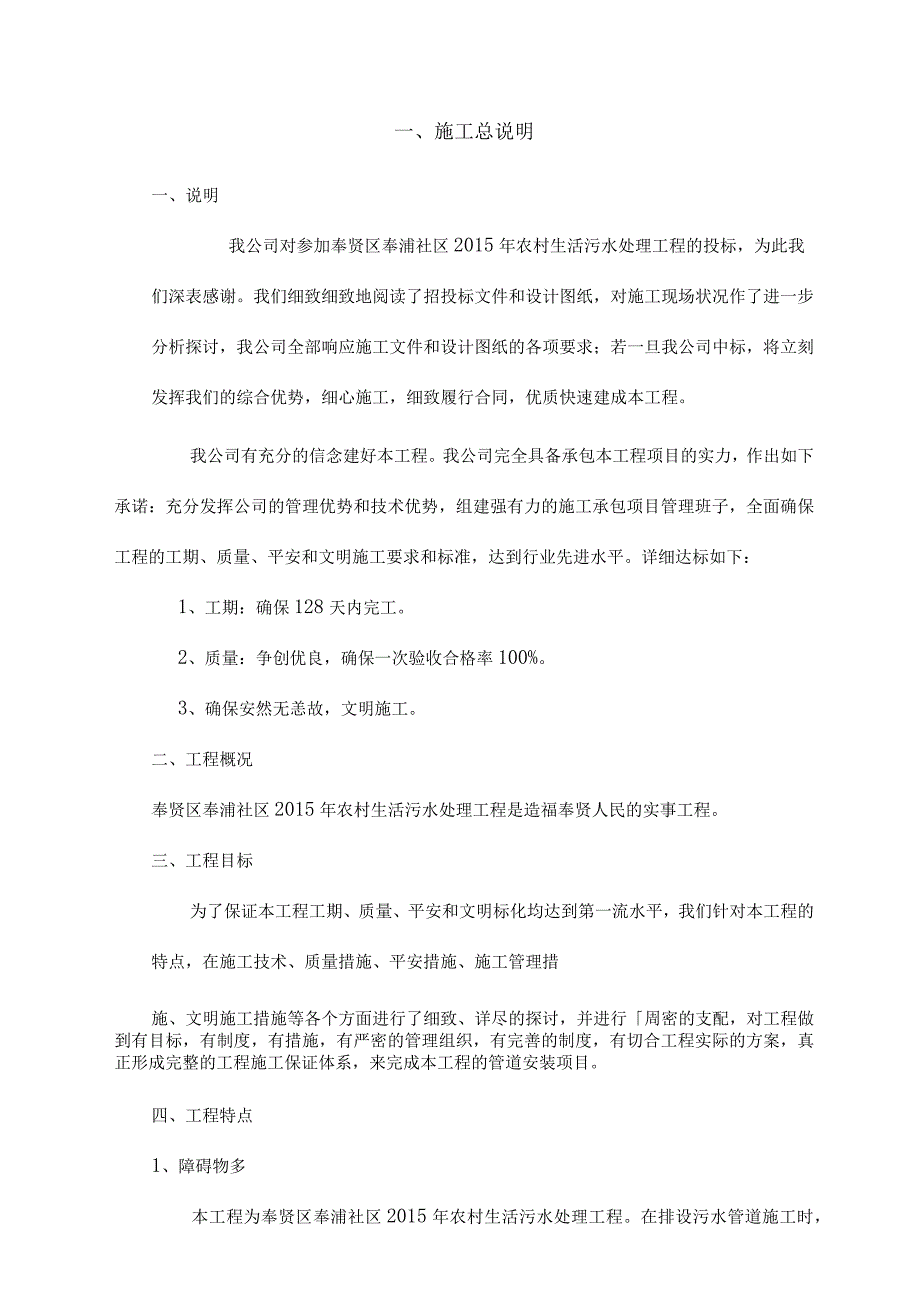

2、项目管理人员组成表一、施工总说明一、说明我公司对参加奉贤区奉浦社区2015年农村生活污水处理工程的投标，为此我们深表感谢。我们细致细致地阅读了招投标文件和设计图纸，对施工现场状况作了进一步分析探讨，我公司全部响应施工文件和设计图纸的各项要求；若一旦我公司中标，将立刻发挥我们的综合优势，细心施工，细致履行合同，优质快速建成本工程。我公司有充分的信念建好本工程。我公司完全具备承包本工程项目的实力，作出如下承诺：充分发挥公司的管理优势和技术优势，组建强有力的施工承包项目管理班子，全面确保工程的工期、质量、平安和文明施工要求和标准，达到行业先进水平。详细达标如下：1、工期：确保128天内完工。2、质量
3、：争创优良，确保一次验收合格率100%。3、确保安然无恙故，文明施工。二、工程概况奉贤区奉浦社区2015年农村生活污水处理工程是造福奉贤人民的实事工程。三、工程目标为了保证本工程工期、质量、平安和文明标化均达到第一流水平，我们针对本工程的特点，在施工技术、质量措施、平安措施、施工管理措施、文明施工措施等各个方面进行了细致、详尽的探讨，并进行周密的支配，对工程做到有目标，有制度，有措施，有严密的管理组织，有完善的制度，有切合工程实际的方案，真正形成完整的工程施工保证体系，来完成本工程的管道安装项目。四、工程特点1、障碍物多本工程为奉贤区奉浦社区2015年农村生活污水处理工程。在排设污水管道施工时
4、，将遇到或影响到众多的地下公用设施（如通信、电缆、公用管道、工业管道等）和电杆、高压线、建筑物、农用大棚、绿化等，管位处及地下公用设施特殊近，甚至重叠，所以在施工期间要实行相应的施工技术措施和爱惜措施。2、协调工作量管线将涉及到当地绿化、农田、供电系统、邮电系统、道路交通、河道航运、鱼塘和农业生产等各个方面。须要委派专职人员协同建设单位细致细致地做好协调工作，做好大量的申报、统计、协调和联系工作。3、降水量大因地下水位高，又逢夏季台风暴雨多发季节，开挖沟槽及管道安装操作底部要保持密实无水，直到施工完成，因此须要细心设计一套牢靠的排水施工方法。4、工程质量标准高本工程管径种类较多，管道材质种类有
5、4种，工程内容比较困难，有一般埋地管、过河桥管、过路顶管等。因此在施工中质量加强管理，严格把好质量关。5、主要工作量奉贤区奉浦社区2015年农村生活污水处理工程，总工程量为De75UPVC加筋管2925m；DellOUPVC加筋管2925m；De160UPVC加筋管3900m；De225HDPE双壁水纹管1880m；De300HDPE双壁水纹管5054m；De400HDPE双壁水纹管622m；De300HDPE倒虹管62m；各种窖井883座；新建化粪池（2m3玻璃钢成品）176座，以及路面拆除、修复等工程。五、组织机构布置1、为保证工程项目的顺当实施，我单位选派富有阅历的人员组成项目部，设项目
6、经理、施工经理、技术负责人各一名，下设相关的职能人员，全面负责项目的实施，详见组织机构图。2、劳动力配置支配依据工作量及现场状况考察，拟布置三个作业队进行现场施工：机械队：负责整个工程的机械调度和机械化施工；土建队：负责整个工程的土建配套等工作；管道队：负责整个工程的管道施工。3、施工支配项目部：帮助甲方办理相关手续；进行沿途障碍物的清理、拆除；确定管位；组织施工机具、材料和人员进场。土建队：进行本工程的土建施工工作。管道队：负责本工程的管道施工。六、编制依剧1、业主供应的有关设计图纸、文件。2、编制本工程主要接受的技术规范(规程)：(1)、上海市市政工程施工及验收技术规程；(2)、给水排水管
7、道工程施工验收规范(GB50268-2008)；(3)、工业金属管道安装工程施工及验收规范(GB50235-97)；(4)、现场设备、工业管道焊接工程施工及验收规范(GB50236-2011)；(5)、压力钢管制造安装及验收规程(DL5017-93)；(6)、埋地钢管石油沥青防腐施工及验收规范(SYJ4020-88)；(7)、本单位类似的施工组织设计及其它相关施工规范、规程、条例、规定等。二、主要施工方法1、测量施工方案及技术措施1)施工场地平面限制网的测设依据先整体后局部、高精度限制低精度的工作程序，精确地测定及爱惜好场地平面限制和主轴线的桩位，是保证整个施工测量精度和顺当进行的基础，因此限
8、制网及主轴线的选择、测定及桩位的爱惜等项工作，及施工方案、现场布置统一考虑确定。限制网匀整分布施工场区，其中包括：作为场地定位依据的起始点，管线起始点、转折点及中间的加密点等。在便于运用(平面定位和竖向限制)施测和长期保留的原则下组成环线闭合限制点，以便施工运用的限制网自身闭合校核。2)施工场地标高限制网的测设为保证平面限制网的相对精度，以设计指定的一个红线桩的点位和一条红线边的方向为准进行测设。依据场面、工期、网形及精度要求的不同，实行不同的测法，以保证施工须要及精度要求。依据定位条件，在现场干脆测定限制的定位。定出平面限制网，这样一步一校核测法保证了轴线的定位精度度，也使整个施工测工作简便
9、易行。当限制网测定并经自检合格后，提请主管领导及有关技术部门通知甲方验线，在收到验线合格通知后，方可正式运用，并接受切实措施爱惜好桩位。3）标高限制网测设精度场地标高限制网依据指定的已知标高的水准点引测到场地内，测出设计高程后，到另一指定的水准点做附合校对，闭合差应小于土5nmm（n为测站数）或士12mmL（L为测线长度，以km为单位），闭合差合格后，按测站数成正比例地支配，假如场地旁边设计方面只给出一个已知标高的水准点时，应用来回测法或闭合测法进行校核。4）施工测量放线管道中线测放测量放线时，先从坐标限制网接受座标法放出道路中线交点及拐点，并将这些中线限制点引测到管道边线两侧、基坑开挖范围之
10、外、易于爱惜的位置，打设引测桩，以供随时复原管道中线点之用。管道中线限制点测放完毕后再测设管道中线，打设中线里程木桩。在施工过程中，需多次重复测放管道中线。阀门井中心位置测放，管道支线测放测量放线时，先由坐标限制网，接受座标法放出阀门井中心点，打设井位限制木桩，然后再测设管道支线中线，并每隔IOm打设临时中线限制木桩。在施工过程中，需多次重复测放。标高测量及限制把管道相对标高引测到水准基座上，然后将高程限制点的相对标高引测到管道中线限制桩上，随后沿道路纵横向每隔Iom测设一临时高程限制桩，形成方格网，限制管道各结构层的高度及管道坡度。2、土方工程1)沟槽土方开挖本给水管道工程接受沟槽地下埋设，
11、管沟内不设垫层，因此管沟开挖依据施工程序进行，开挖前应先进行现场地清理，开挖样洞，探查有无影响本工程施工的管线，防止发生破坏管线的事故，给国家、集体带来损伤。开挖方式以机械开挖沟槽为主，人工清底,修理边坡为铺的方式进行。在沟槽开挖时，应先做好地面的排水工作，相临沟槽开挖应遵循先深后浅或同时施工的原则，并刚好做好基础,尽量防止基层土方的扰动。而且挖出的土方不得堆放在沟槽的上沿旁边。在土质较差的地方,如土质较差、含水量较高、粉砂地区以及邻近有建筑物、地下管线或河道旁边等特殊地区开挖基槽时，接受挡板等进行加固措施。开挖过程中，应对基槽土质状况、标高等变更经常检测，做好原始记录，如发觉地基的土质及设计
12、不符时，需经监理、业主、设计、监督等探讨处理后，方可接着施工，并做出隐藏工程验收、记录。2)土方回填填土施工前，应依据设计对填土料的要求，在现场进行施工试验，以取得最优的施工参数和施工方式。在施工前先向监理工程师递交现场试验的方案和支配，经批准后方可施工。回填时管道两侧同时进行，而且土方应由沟槽两侧对称入槽，不得干脆倒在管道上，井室四周回填时，填筑前先进行基槽的清理工作。3、钢管安装方案D布管、下管布管、下管前应逐根编号，选用管径相差最小的管子进行组对。吊装下管时，钢丝绳应外套橡胶管，避开损伤外防腐。布管时，应考虑到以后管道试压施工的便利。2）管子组对对口时应使内壁齐平，应当接受长300mm的
13、直尺在接口内壁四周依次贴靠，错口的允许偏差为2mm以内。对口时要限制两钢管的对口间隙为24mm,钝边为12rn.应特殊留意的是，对于有开管口要求的管段，组对前应核准所开管口的位置，开口部位不得有焊缝，否则应旋转或更换钢管，另管件上不得开口。3）管道焊接焊接材料管理焊接材料的管理包括进货检验、存放、保管、烘焙、发放及回收的全过程限制管理。搞好焊接材料是防止错用、滥用焊材的关键，同时也是保证现场文明施工、防止奢侈的有效手段。入库检验焊材入库前应按牌号、规格及批号核对其制造厂的质量合格证或质量证明书，外包装破坏或受潮严峻的不得入库。4）管道防腐施工埋地钢管焊口外防腐接受环氧煤沥青防腐涂料，详细步骤如
14、下：除锈涂料施工前，应先消退管道表面的油污、泥土及氧化物等，并使表面达到无焊瘤、无棱角，光滑无毛刺，表面部分凹凸不平长度不得超过5mm,如不符合要求可用机械处理结合手工处理方法来达到要求。涂刷底漆钢管经表面处理合格后应尽快涂底漆，间隔时间不得超过8小时，当大气环境恶劣（如湿度过高、空气含盐雾等）时，还应进一步缩短间隔时间。涂漆时的环境空气必需清洁，无煤烟、灰尘及水泡，涂漆施工的环境温度在1535之间，相对温度在70%以下，室外涂漆遇到雨天和有雾时，应立刻停止施工。底漆要求涂刷匀整，不得漏涂。4、管道安装管道安装时应防止管节碰撞而影响质量。管节接口严格按设计和给水排水管道工程施工及验收规范要求施
