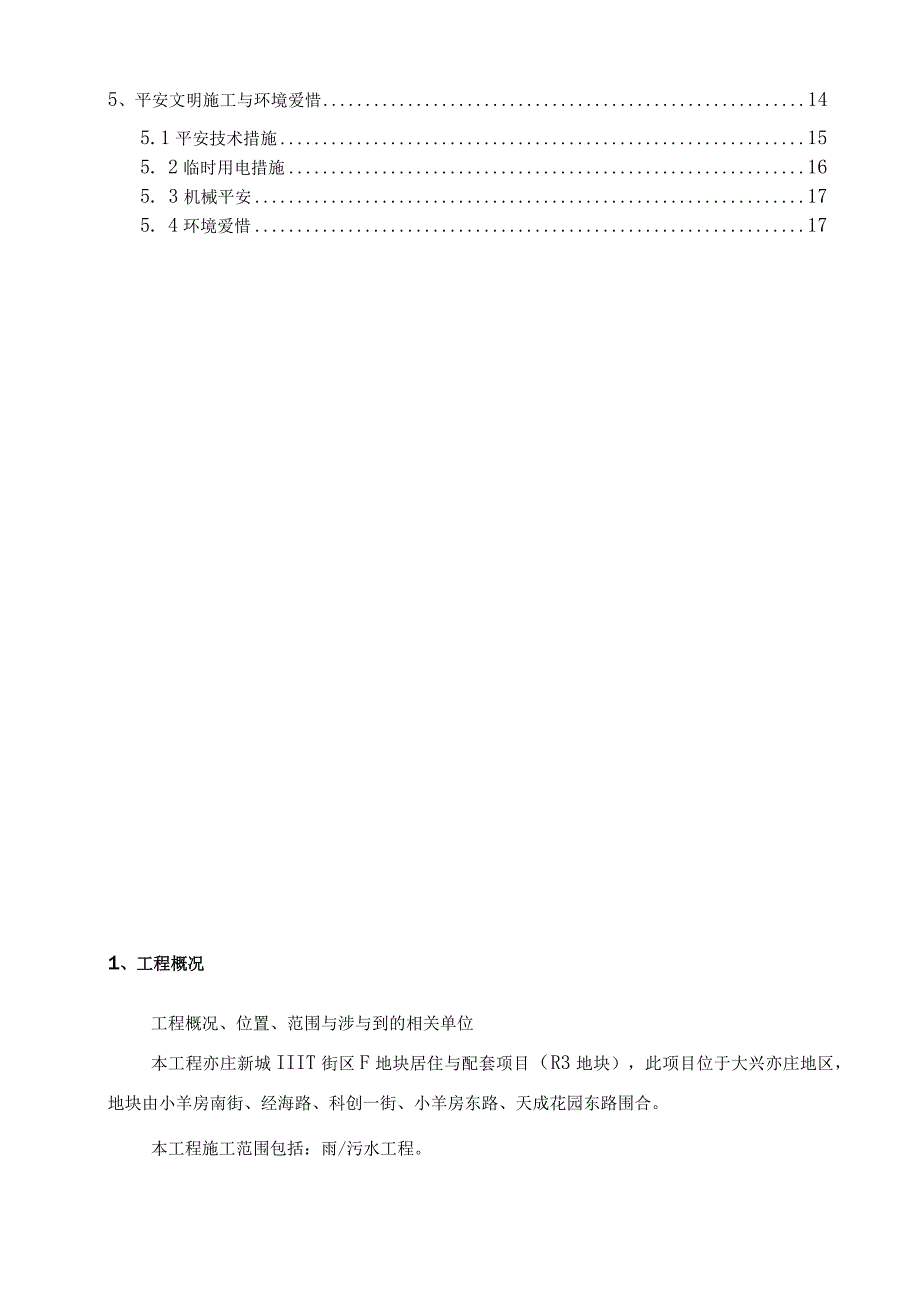

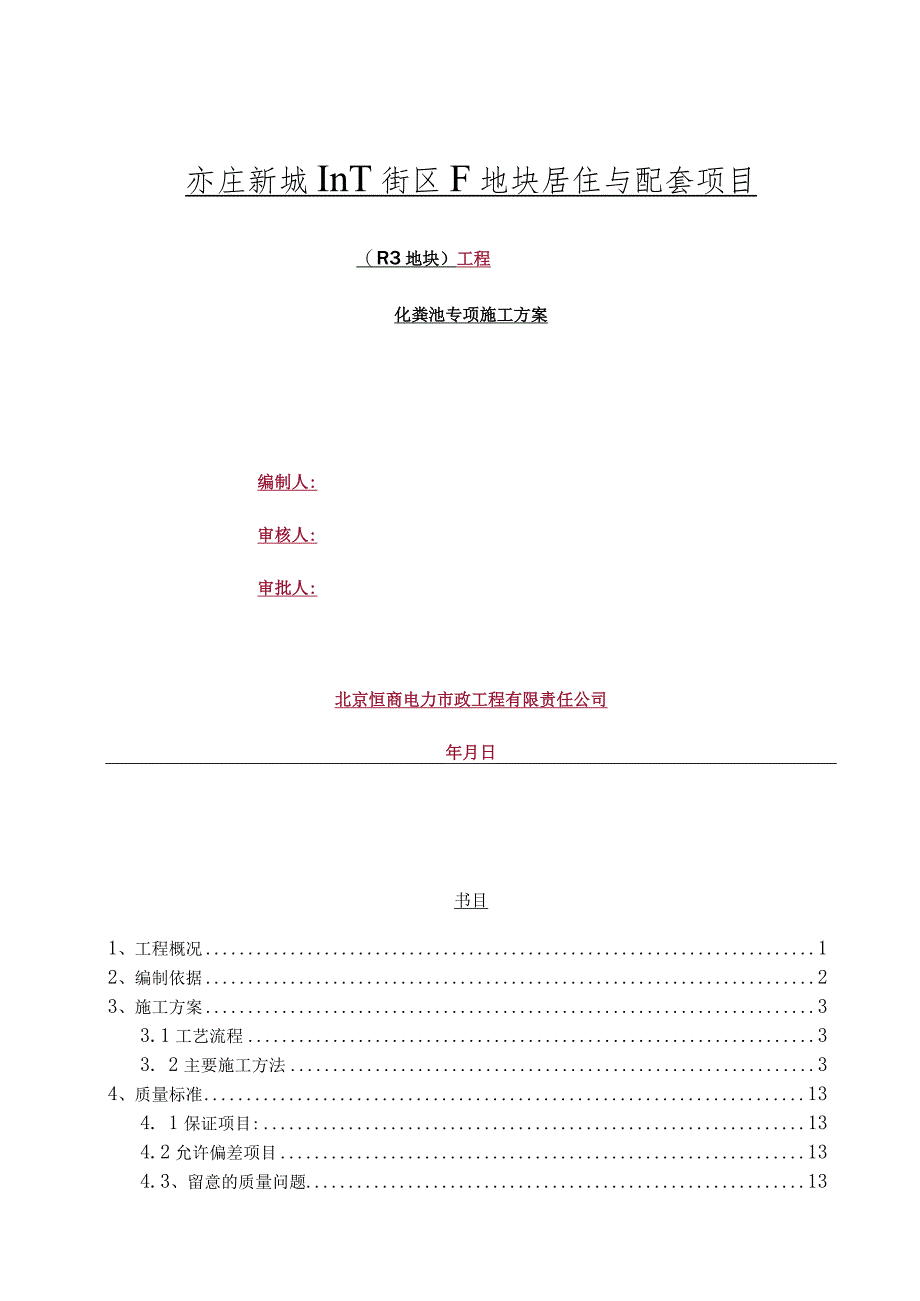

1、亦庄新城InT街区F地块居住与配套项目(R3地块)工程化粪池专项施工方案编制人:审核人:审批人:北京恒商电力市政工程有限责任公司年月日书目1、工程概况12、编制依据23、施工方案33.1工艺流程33. 2主要施工方法34、质量标准134. 1保证项目:134.2允许偏差项目134.3、留意的质量问题135、平安文明施工与环境爱惜145.1平安技术措施155. 2临时用电措施165. 3机械平安175. 4环境爱惜171、工程概况工程概况、位置、范围与涉与到的相关单位本工程亦庄新城IIIT街区F地块居住与配套项目(R3地块),此项目位于大兴亦庄地区,地块由小羊房南街、经海路、科创一街、小羊房东路

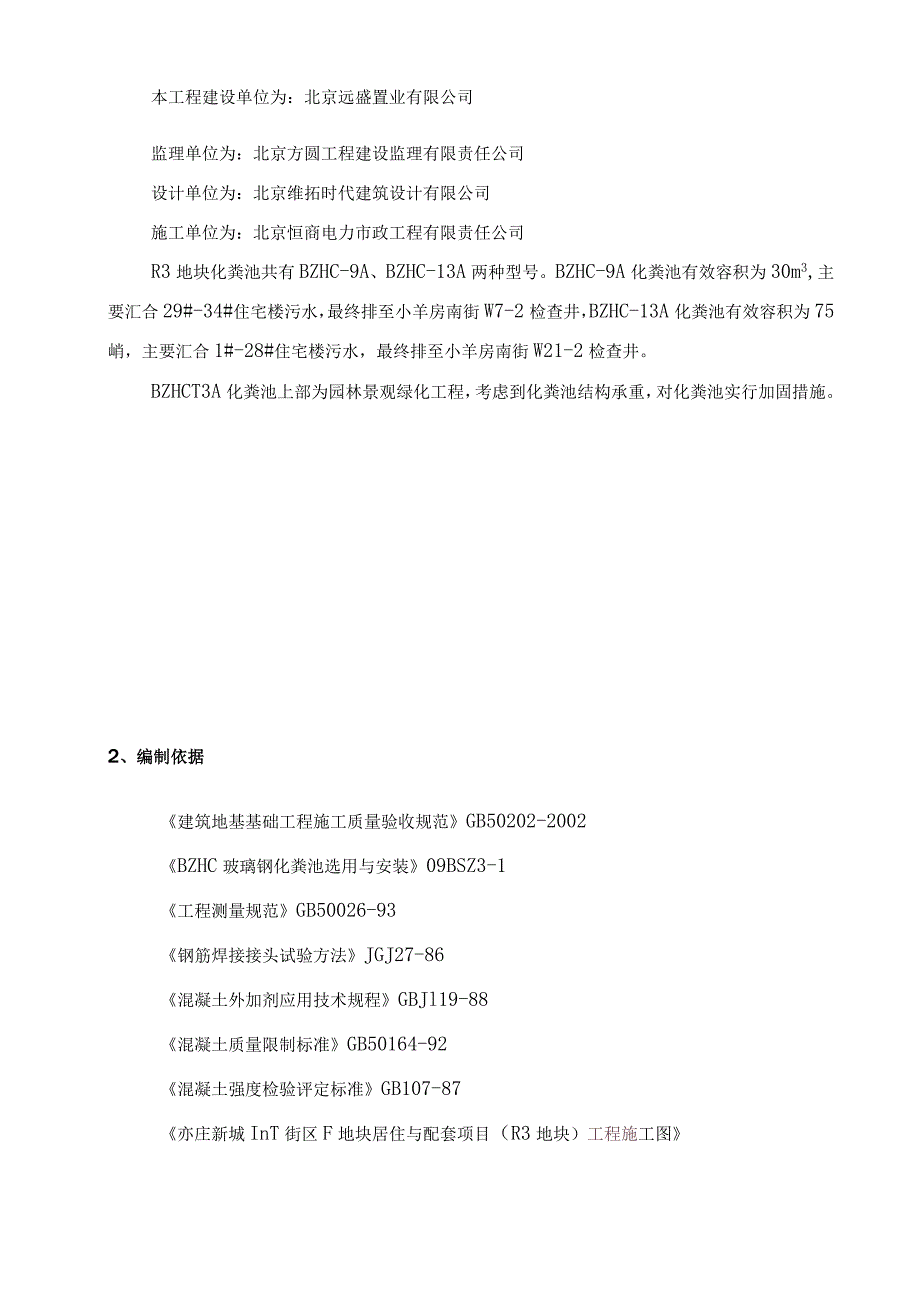

2、、天成花园东路围合。本工程施工范围包括:雨/污水工程。本工程建设单位为:北京远盛置业有限公司监理单位为:北京方圆工程建设监理有限责任公司设计单位为:北京维拓时代建筑设计有限公司施工单位为:北京恒商电力市政工程有限责任公司R3地块化粪池共有BZHC-9A、BZHC-13A两种型号。BZHC-9A化粪池有效容积为30m3,主要汇合29#-34#住宅楼污水,最终排至小羊房南街W7-2检查井,BZHC-13A化粪池有效容积为75峭,主要汇合1#-28#住宅楼污水,最终排至小羊房南街W21-2检查井。BZHCT3A化粪池上部为园林景观绿化工程,考虑到化粪池结构承重,对化粪池实行加固措施。2、编制依据建筑
3、地基基础工程施工质量验收规范GB50202-2002BZHC玻璃钢化粪池选用与安装09BSZ3-1工程测量规范GB50026-93钢筋焊接接头试验方法JGJ27-86混凝土外加剂应用技术规程GBJl19-88混凝土质量限制标准GB50164-92混凝土强度检验评定标准GB107-87亦庄新城InT街区F地块居住与配套项目(R3地块)工程施工图3、施工方案3. 1工艺流程化粪池基坑土方开挖一基坑底部清槽一铺设粗砂垫层一化粪池吊装一土方回填一现浇钢筋混凝土板加固一土方回填一井口砌筑4. 2主要施工方法1、土方开挖土方开挖实行人工协作机械大开挖,依据现场土质与挖深状况,BZHCT3A化粪池由于覆土较
4、深,进行分部开挖,第一步挖深2.5m,按1:0.33放坡,其次部挖深3m,按1:0.5放坡。由于沟槽开挖土方量较大,将开挖土方全部存入甲方指定场地,运距2KM,待主体结构施工完毕后,在运回回填,土方合计开挖量与土方回填量以实际状况为准。BZHC-9A化粪池接受标准开挖,放坡系数为1:0.5,土方开挖量与土方回填量以实际状况为准。如遇土质松软等状况,适当增大放坡系数(1:0.75)。基坑开挖完成后,与时搭建平安防护设施临边防护具体做法如下:(1)临边防护栏杆接受钢管栏杆与栏杆柱均接受中48*3.5mm的管材,以扣件固定。(2)防护栏杆由二道横杆与栏杆柱组成,将化粪池基坑进行封闭。上横杆离地高度为
5、1.2米,下横杆离地高度为0.6米,立杆总长度1.7米,埋入地下0.5米,立杆间距2米。(3)防护栏杆必需自上而下用平安立网封闭。(4)全部护栏用红白油漆刷上醒目的警示色,钢管红白油漆间距为20CM。护栏四周悬挂“禁止翻越”、“当心坠落”等禁止、警告标记。(5)基坑周边对方的施工材料具基坑上口边缘22m,临边防护栏杆范围内严禁堆放一切材料。沟槽开挖断面图如下:BZHC-13A化粪池沟槽开挖示意图如下:化粪池洲刑撕面因BZHC-9A化粪池沟槽开挖示意图如下:LOOO1,10003300候池沟槽刑蝴而图2、沟槽支护(1)沟槽开挖后,立刻进行沟槽支护,防止槽壁失稳而导致沟槽坍塌。依据地层结构、地下水
6、位与开挖深度、宽度等因素,对沟槽四周进行井字形挡板支撑。(2)竖向支撑接受648钢管撑,每Im设一根,沿放坡角度敷设,埋入地下60cm。横向用木方填充,撑料不得有腐朽、劈裂等现象。横板与土壁之间均须紧贴;操作人员上下沟槽,不得从撑木上攀登。BZHCT3A化粪池基坑支护示意图如下:沟槽支护示意图注:BZHC-9A化粪池基坑与上述方法相同。(3)由地面对槽内运木料时槽深超过木料长度,应以大绳系住缓慢下放,槽下下料地点左右的紧急区域内不准有人,严禁投沉。(4)撑木材料未运用前,均应平放槽底,不准斜立在槽壁上。(5)沟槽支撑应经常检查,特别是经水浸泡后的沟槽,一旦发觉有支撑走动,边坡土方开裂等现象时,
7、必需立刻实行加固措施后方可下槽操作。(6)支护时应留意事项:D横撑必需紧贴槽壁,要求上下层水平。立管两端用12钢筋制成U型固定于土体内部,入土深度不小于Im,并与槽壁成30夹角。2)须要更换支撑时,必需先打好新支撑,方可松动拆除旧支撑。3)撑木打好后应由平安员等有关人员进行验收后方可进入沟槽工作,并应有专人负责随时检查发觉松动或变形应与时加固。4)由于槽帮出现裂缝或撑木变形,必需加固或换撑时,须在有妥当措施后,再进行施工。5)拆槽板撑时,随时要留意槽帮土质情面,留意不得使撑木或方木急剧落下或倒下。3、铺设垫层由于施工作业厂区内全部为回填土,在沟槽开挖至设计标高后,对槽底增设20Cm厚C15混凝
8、土垫层基础,后铺设IoCm厚粗砂垫层。铺设粗砂需考虑虚铺量,确保垫层厚度符合设计要求。铺设完毕后,适量洒水,运用平板夯夯实。4、化粪池吊装化粪池吊装接受35T吊车,施工中由专人负责指挥吊车起落。化粪池就位后,测量人员对其高程、位置进行复核。如不符合要求,则指挥吊车微微上升进行调整至符合要求。5、土方回填(1)施工准备D主要机具A土方机械:铲土机、自卸汽车、平碾、铲运机与翻斗车等。B一般机具:蛙式或平板夯、手推车、铁锹(平头或尖头)等。2)作业条件A施工前应依据工程特点、填方土料种类、密实度要求、施工条件等,合理地确定填方土料含水量限制范围、虚铺厚度和压实遍数等参数;B填土前应对填方基底和已完工
9、程进行检查和中间验收,合格后要作好隐藏检查和验收手续。C施工前,应做好水平高程标记布置。D确定好土方机械、车辆的行走路途,应事先经过检查,必要时要进行加固加宽等准备工作。(2)施工操作1)填土前,应将基土上的洞窟或基底表面上的树根、垃圾等杂物都处理完毕,清除干净。2)检验土质,检验回填土料的种类、粒径,有无杂物,是否符合规定,以与土料的含水量是否在限制范围内;如含水量偏高,可接受翻松、晾晒或匀整掺入干土等措施;如遇填料含水量偏低,可接受预先洒水润湿等措施。3)填土应分层铺摊,每层铺土的厚度应依据土质、密实度要求和机具性能确定。压实机具每层铺土厚度(mm)每层压实遍数(遍)平碾蛙式、柴油式打夯机
10、2003002002506834填土每层的铺土厚度和压实遍数4)填方超出基底表面时,应保证边缘部位的压实质量。5)在机械施工碾压不到的填土部位,应协作人工推土填充,用蛙式或柴油打夯机分层夯打密实。6)回填土方每层压实后,应按规范规定进行环刀取样,测出干土的质量密度,达到要求后,再进行上一层的铺土。7)填方全部完成后,表面应进行拉线找平,凡超过标准高程的地方,与时依线铲平;凡低于标准高程的地方,应补土找平夯实。8)土方回填同时对化粪池内注水,化粪池蓄水高度为有效容积的2/3o化粪池回填土压实度要求见下表序号项目压实度()检验频率检验方法范围占J、数1胸腔部分290沟槽在路基范围外管顶以上50cm
11、,宽度为管道结构外轮廓2852其余部分290或按设计规定每每层用环管顶以上25Cm内287刀法沟槽在路基范围内其它部位,由路槽底算起的深度(cm)0-80快速路与主干路98构筑物组次干路95支路92(3点)检380-150快速路与主干路95验次干路292支路290150快速路与主干路290次干路290支路2906、现浇钢筋混凝土板加固因R3地块BZHC-13化粪池覆土深度为,上部为园林绿化,(主要为大型乔木种植与硬景工程施工)考虑到化粪池承重实力,对化粪池实行加固措施,具体方法如下:(1)、砌筑承重墙在土方回填2.5m后,做C25混凝土大放脚基础,基础施工完毕后,砌筑承重墙,墙体接受页岩砖砌筑
12、,厚度37OnInb在墙体高30Cm处墙身拐点处设置10拉结筋两根,每侧深化墙体长度21.5m。(2)、浇筑钢筋混凝土盖板混凝土接受C30P6防水混凝土,盖板尺寸:盖板厚度:钢筋6-HRB335。加固示意图如下:370I8OO力陶平面图13540OOS9LJ。寸eL8M60150M2200盖械筋因双层双向布置151401-1t30P6Ay4XL荻菊修也10cnmM69402-2150150C25混凝土基础OJ970(3)、加固措施主要材料用量表序号材料用量单位备注1页岩砖24m3承重墙2C25混凝土12m3墙体基础310HPB235钢筋15Kg墙体拉结筋4C30P6防水混凝土11m3混凝土盖板
13、516-HRB335钢筋1581Kg混凝土盖板钢筋(纵向-横向)612-HRB335钢筋679Kg716-HRB335钢筋68.3Kg洞口加强筋6、井口砌筑现浇钢筋混凝土顶板上接受混凝土砌块砌筑,井筒高度与设计路面标高一样,井口砌筑过程中设置化粪池通气管,通气管接受DNlOO钢管,甩出井口40Onln1。4、质量标准4. 1保证项目:1、基底处理必需符合设计要求或施工规范的规定。2、回填的土料,必需符合设计要求或施工规范的规定。3、回填土必需按规定分层夯压密实。取样测定压实后的干土质量密度,其合格率不应小于90%;不合格的干土质量密度的最低值与设计值的差,不应大于0.08gcm3,且不应集中。
14、环刀取样的方法与数量应符合规定。4.2 允许偏差项目回填土工程允许偏差项次项目允许偏差(mm)检验方法1顶面标高+0,-50用水准仪或拉线尺量检查2表面平整度20用2m靠尺和楔形塞尺尺量检查4.3 、留意的质量问题1、回填土应测定夯实后的压实度,符合设计要求后才能铺摊上层土。试验报告要注明土料种类,试验日期、试验结论与试验人员签字。2、因虚铺土超过规定厚度或夯实不够遍数,甚至漏夯等缘由,造成回填土下沉。为此,应在施工中细致执行规范的有关规定,并要严格检查,发觉问题与时订正。3、回填土夯压不密实:应在夯压时对干土适当洒水加以润湿;如回填土太湿同样夯不密实呈“橡皮土”现象,这时应将“橡皮土”挖出,重新换好土再予夯压实。4、回填时,应从化粪池两边同时进行,直至管顶0.5m以
