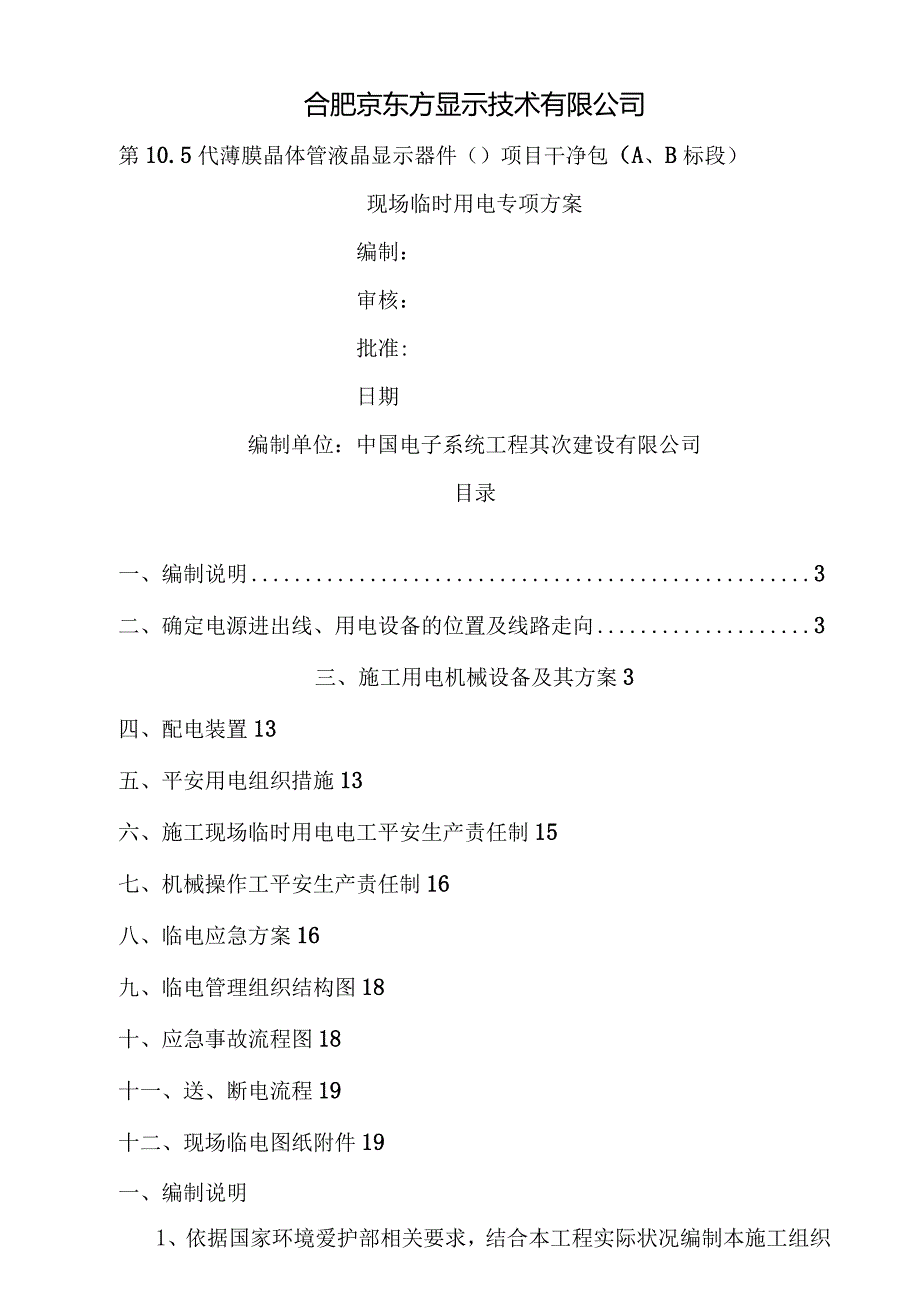

1、合肥京东方显示技术有限公司第10.5代薄膜晶体管液晶显示器件（）项目干净包（A、B标段）现场临时用电专项方案编制：审核：批准:日期编制单位：中国电子系统工程其次建设有限公司目录一、编制说明3二、确定电源进出线、用电设备的位置及线路走向3三、施工用电机械设备及其方案3四、配电装置13五、平安用电组织措施13六、施工现场临时用电电工平安生产责任制15七、机械操作工平安生产责任制16八、临电应急方案16九、临电管理组织结构图18十、应急事故流程图18十一、送、断电流程19十二、现场临电图纸附件19一、编制说明1、依据国家环境爱护部相关要求，结合本工程实际状况编制本施工组织设计。1.1实施性施工组织设

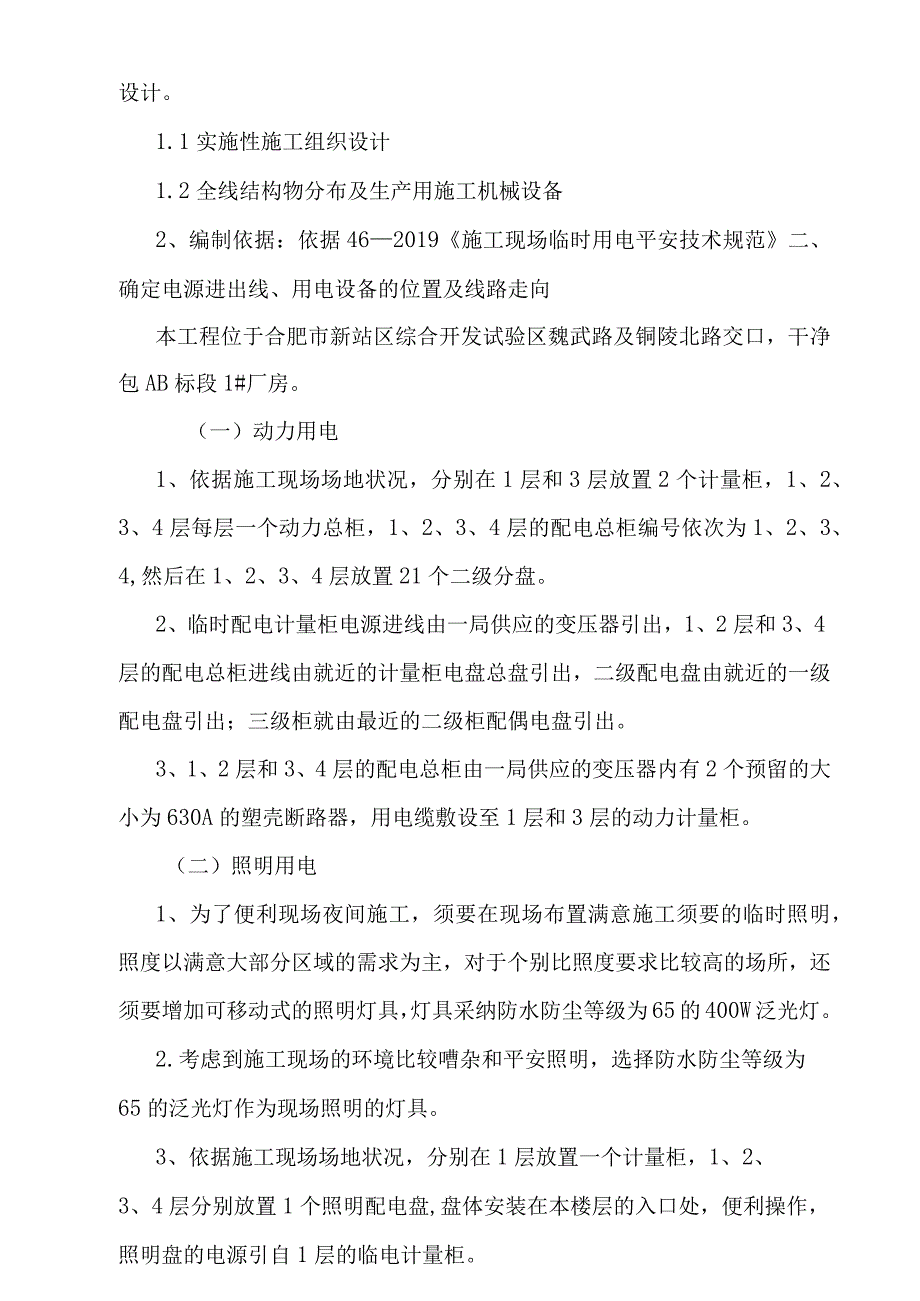

2、计1.2全线结构物分布及生产用施工机械设备2、编制依据：依据462019施工现场临时用电平安技术规范二、确定电源进出线、用电设备的位置及线路走向本工程位于合肥市新站区综合开发试验区魏武路及铜陵北路交口，干净包AB标段1#厂房。（一）动力用电1、依据施工现场场地状况，分别在1层和3层放置2个计量柜，1、2、3、4层每层一个动力总柜，1、2、3、4层的配电总柜编号依次为1、2、3、4,然后在1、2、3、4层放置21个二级分盘。2、临时配电计量柜电源进线由一局供应的变压器引出，1、2层和3、4层的配电总柜进线由就近的计量柜电盘总盘引出，二级配电盘由就近的一级配电盘引出；三级柜就由最近的二级柜配偶电盘
3、引出。3、1、2层和3、4层的配电总柜由一局供应的变压器内有2个预留的大小为630A的塑壳断路器，用电缆敷设至1层和3层的动力计量柜。（二）照明用电1、为了便利现场夜间施工，须要在现场布置满意施工须要的临时照明，照度以满意大部分区域的需求为主，对于个别比照度要求比较高的场所，还须要增加可移动式的照明灯具，灯具采纳防水防尘等级为65的400W泛光灯。2.考虑到施工现场的环境比较嘈杂和平安照明，选择防水防尘等级为65的泛光灯作为现场照明的灯具。3、依据施工现场场地状况，分别在1层放置一个计量柜，1、2、3、4层分别放置1个照明配电盘,盘体安装在本楼层的入口处，便利操作，照明盘的电源引自1层的临电计

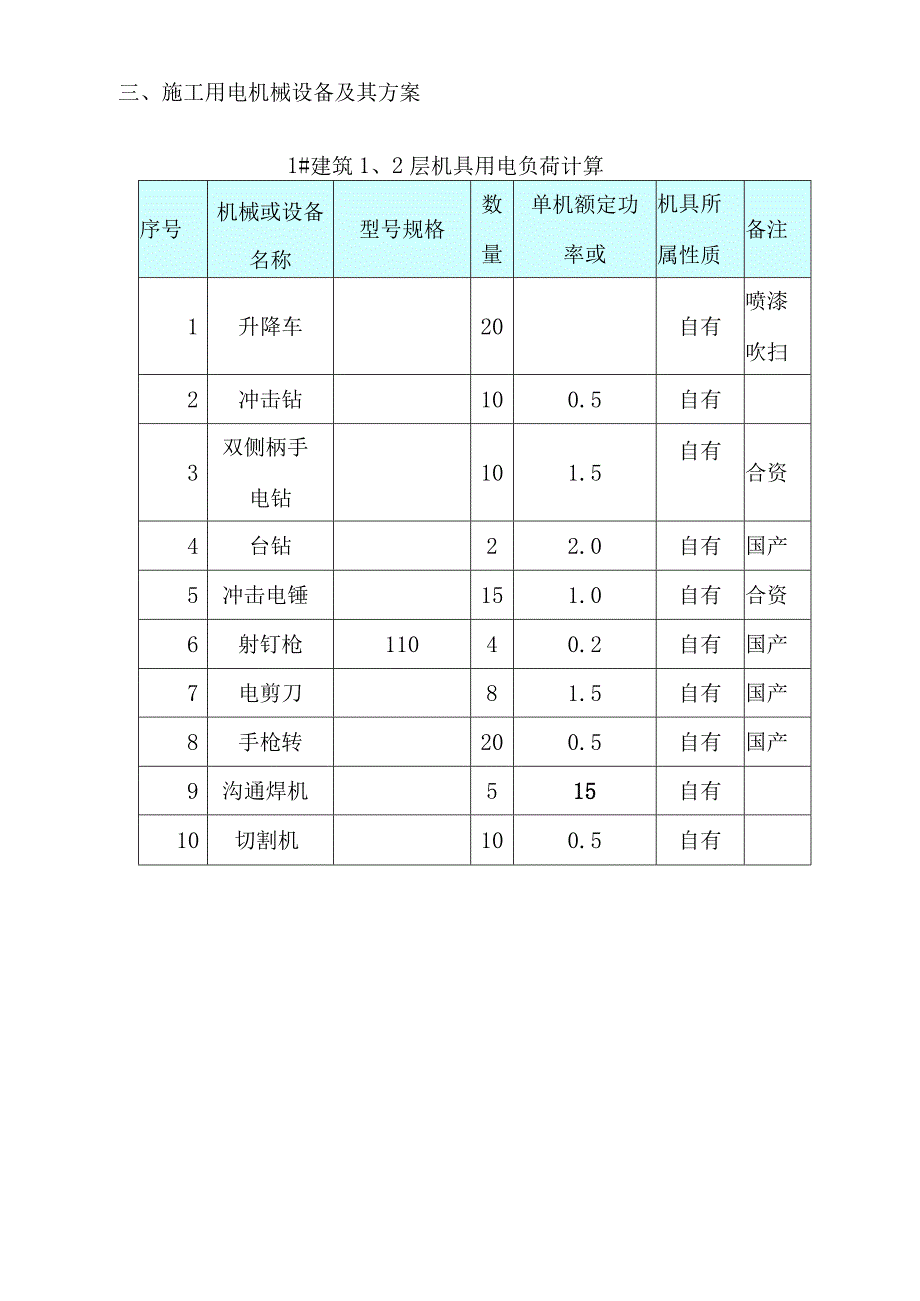

4、量柜。三、施工用电机械设备及其方案1#建筑1、2层机具用电负荷计算序号机械或设备名称型号规格数量单机额定功率或机具所属性质备注1升降车20自有喷漆吹扫2冲击钻100.5自有3双侧柄手电钻101.5自有合资4台钻22.0自有国产5冲击电锤151.0自有合资6射钉枪11040.2自有国产7电剪刀81.5自有国产8手枪转200.5自有国产9沟通焊机515自有10切割机100.5自有序号机械或设备名称型号规格数量单机额定功率或机具所属性质备注11管道试压泵3501自有12搬吸尘器250.5自有13专用真空吸尘器62自有1#建筑3、4层机具用电符合计算序号机械或设备名称型号规格数量单机额定功率或机具所属
5、性质备注1空气压缩机4自有喷漆吹扫2冲击钻100.5自有3双侧柄手电钻101.5自有合资4台钻22.0自有国产5冲击电锤301.0自有合资6射钉枪11040.2自有国产7电剪刀81.5自有国产8手枪转300.5自有国产9沟通焊机1015自有10切割机100.5自有序号机械或设备名称型号规格数量单机额定功率或机具所属性质备注11管道试压泵35010.5自有12搬吸尘器201.5自有13专用真空吸尘器50.1自有1#计量柜(2#计量柜)实际用电功率计算:设备用电360实际用电计算：L1*K1237.6其中P：计算用电量，即供电设备总需求容量。K1：全部施工用电设备同时运用系数0.6按导线的允许电流
6、选择11=1000(6*U1*0)=378A,其中：P:各段线路负荷计算功率237.61：线路工作电流值；Ul;线路工作电压，380V；用电设备功率因数0.75。需供应40OA断路器接口。1#建筑照明负荷计算层数照明灯具数量灯具功率()总功率O11280.338.421920.357.631280.338.441920.357.6照明计量柜实际用电功率计算:照明用电192实际用电计算：K2192其中P：计算用电量，即供电设备总需求容量。K2:室内照明设备同时运用系数1.按导线的允许电流选择Il=IOooE(3*U1*0)=317A,其中：P:各段线路负荷计算功率2081：线路工作电流值；Ul;
7、线路工作电压，380V；用电设备功率因数0.92。需供应40OA断路器接口。依据施工现场用电设备状况，本工程用电总负荷详见下表，均由总包供应的变压器引至干净区计量柜，再由计量柜引入一级配电箱,由一级配电箱引入二级配电箱。1#建筑1、2、3、4层负荷表临时动力计量柜2台每台计量柜共1个400A的主开关和4个250A的分开关每台动力计量柜开关电源进线电缆4*240+951、2、3、4层用电负荷各约180,同时系数取06,用电功率HO一级临时动力配电总箱4台每台一级临时动力配电箱共1个250A的主开关7个125A的分开关每台一级临时动力配电箱开关电源进线电缆4*120+70其中1、2、3、4层每层一
8、个动力配电总箱，电缆截面积选型满意负荷要求,能满意电压降要求二级临时动力配电箱84台每台二级临时动力配电箱共1个125A的主开关8个63A的分开关每台二级临时动力配电箱电源进线电缆4*35+1*16或者4*25+1*16电缆截面积选型满意负荷要求,能满意电压降要求临时照明计量柜1台每台计量柜共1个250A的主开关和6个160A的分开关每台临时照明计量柜电源进线电缆4*150+1*75总用电负荷约130,同时系数取1,用电功率130；电缆截面积选型满意负荷要求,能满意电压降要求临时照明柜4台每台临时照明柜共1个160A的主开关和18个32A的分开关每台临时照明柜电源进线电缆4*25+1*161、
9、3层用电负载各56;2、4层用电负载各60；电缆截面积选型满意负荷要求,能满意电压降要求其中包括正压送风机各60,正压送风机电源引自1、3层的临电一级动力柜。依据施工现场临时用用电技术规范规定，本供电系统采纳三相五线制供电。电缆沿柱子及建筑横梁架空敷设，在通过各通道的上方均加设醒目的标记，保证施工用电的平安。具有专用爱护零线的中性点干脆接地系统示意图说明本工程低压配电系统用接地爱护系统，专用爱护零线应由工作接地线，配电室的零线或第一漏电爱护器电源侧的零线引出，如下图所示:OT1I1工作接地；2重复接地；;1.KL2、L3相线；N工作零线；一爱护零线2 .施工现场用电设备不得一部分设备作爱护接地
10、，另一部分设备不作爱护接地。3 .施工现场的电力系统严禁利用大地作相线或零线。4 .爱护零线不得装设开关或熔断器。5 .爱护零线应不小于工作零线的截面，同时必需满意机械强度要求。6 .及电气设备相连接的爱护零线应为截面不小于2.52绝缘多股铜线，爱护零线的统一标记为绿/黄两色线。在任何状况下不准运用绿/黄双色线作负荷线。7 .变压器的工作接地电阻值应不大于4,爱护零线每一重复接地装置的接地电阻值应不大于10o8 .爱护零线除必需在配电室或总配电箱处作重复接地外，还必需在配电线路的中间处各末端处做重复接地。施工用电结合干净工程的施工特点：各配电柜的电源线相对独立，以备削减干净厂房外围施工紧急断电
11、时相互间的影响。检修时各不影响施工，保证施工顺当进行。主干线路系统图：（详图见附件）1#建筑1、2层临时配电柜系统分级、系统图1#建筑3、4层临时配电柜系统分级、系统图#建筑1、2、3、4层临时照明柜系统分级、系统图1） 1#建筑1、2、3、4层施工用电平面图。1#建筑一层临电布置图1#建筑二层临电布置图1#建筑三层临电布置图1#建筑四层临电布置图1#临时照明具体实施详见附图:1#建筑一层临时照明布置图1#建筑二层临时照明布置图1#建筑三层临时照明布置图1#建筑四层临时照明布置图施工照明施工区域采纳400W方型泛光灯安装（详见图纸），保证施工现场照度满意施工须要，限制开关一路一闸，须要时开启，
12、真正做到节能目的。用电要求如下：1、施工现场中运用的配电箱、开关箱的安装形式均为落地安装,配电箱、开关箱进出线口一律在箱体的下方，防止绝缘损坏。整个施工用电实行分级爱护，装设漏电爱护器具分路匹配，有门有锁有防雨措施，箱内严禁有杂物及工具。2、局部照明有专用漏电爱护箱，小乏光灯等金属外壳接地爱护，室内线路及灯具安装高度不得低于2.5mo3、配电箱、开关箱的连接线要采纳绝缘导线，导线的型号及截面要符合用电需求。各种仪表之间的连接线要运用截面不小于2.5的绝缘铜芯导线。导接接头不得松动，不得有外露部分。箱体的金属构架、金属箱体、金属电器安装板以及箱内电器的正常不带电的金属底座、外壳等必需做爱护接地，
