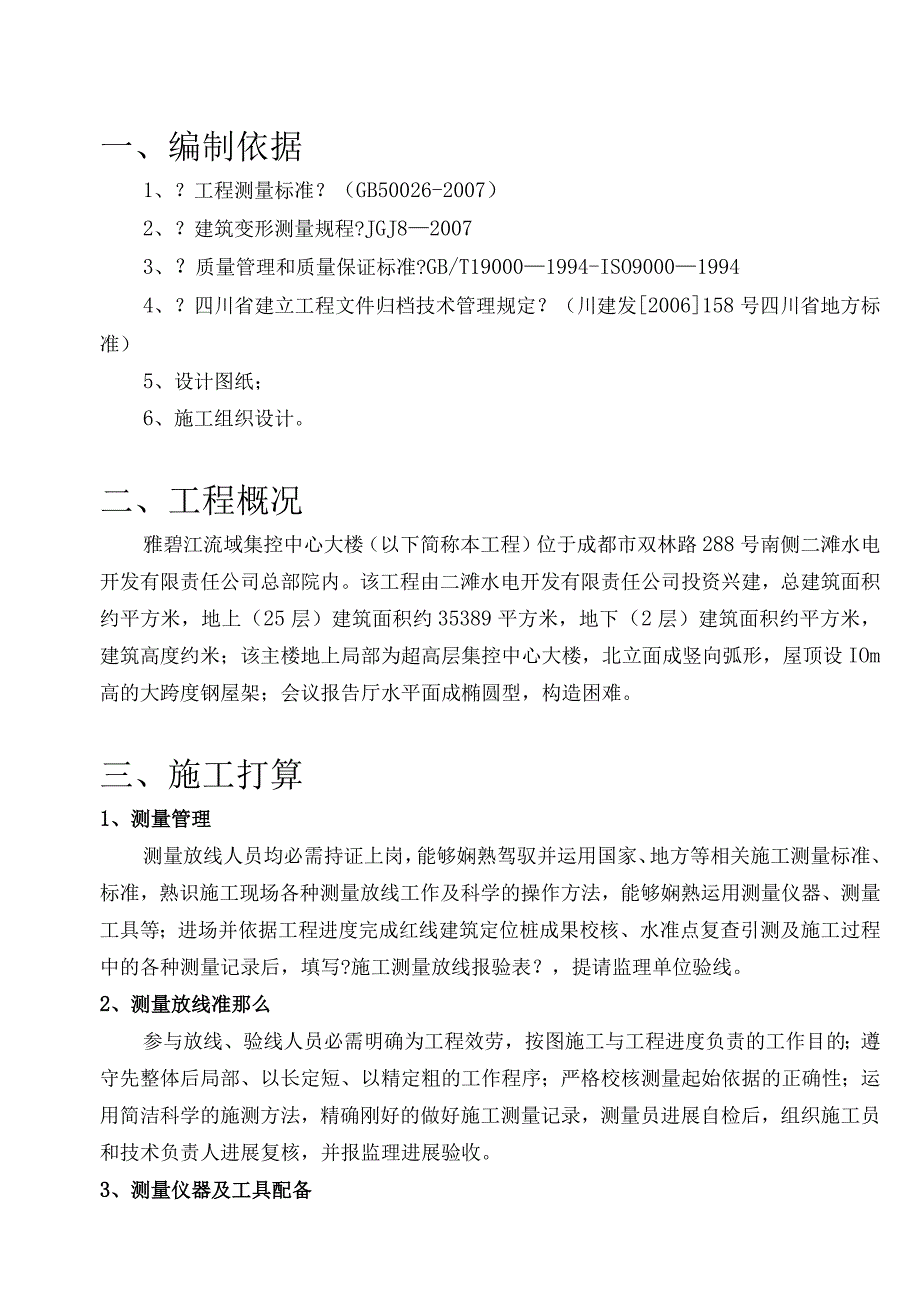

1、一、编制依据1、？工程测量标准？（GB50026-2007）2、？建筑变形测量规程?JGJ820073、？质量管理和质量保证标准?GB/T190001994-ISO900019944、？四川省建立工程文件归档技术管理规定？（川建发2006158号四川省地方标准）5、设计图纸；6、施工组织设计。二、工程概况雅碧江流域集控中心大楼（以下简称本工程）位于成都市双林路288号南侧二滩水电开发有限责任公司总部院内。该工程由二滩水电开发有限责任公司投资兴建，总建筑面积约平方米，地上（25层）建筑面积约35389平方米，地下（2层）建筑面积约平方米，建筑高度约米；该主楼地上局部为超高层集控中心大楼，北立面成
2、竖向弧形，屋顶设IOm高的大跨度钢屋架；会议报告厅水平面成椭圆型，构造困难。三、施工打算1、测量管理测量放线人员均必需持证上岗，能够娴熟驾驭并运用国家、地方等相关施工测量标准、标准，熟识施工现场各种测量放线工作及科学的操作方法，能够娴熟运用测量仪器、测量工具等；进场并依据工程进度完成红线建筑定位桩成果校核、水准点复查引测及施工过程中的各种测量记录后，填写?施工测量放线报验表？，提请监理单位验线。2、测量放线准那么参与放线、验线人员必需明确为工程效劳，按图施工与工程进度负责的工作目的；遵守先整体后局部、以长定短、以精定粗的工作程序；严格校核测量起始依据的正确性；运用简洁科学的施测方法，精确刚好的

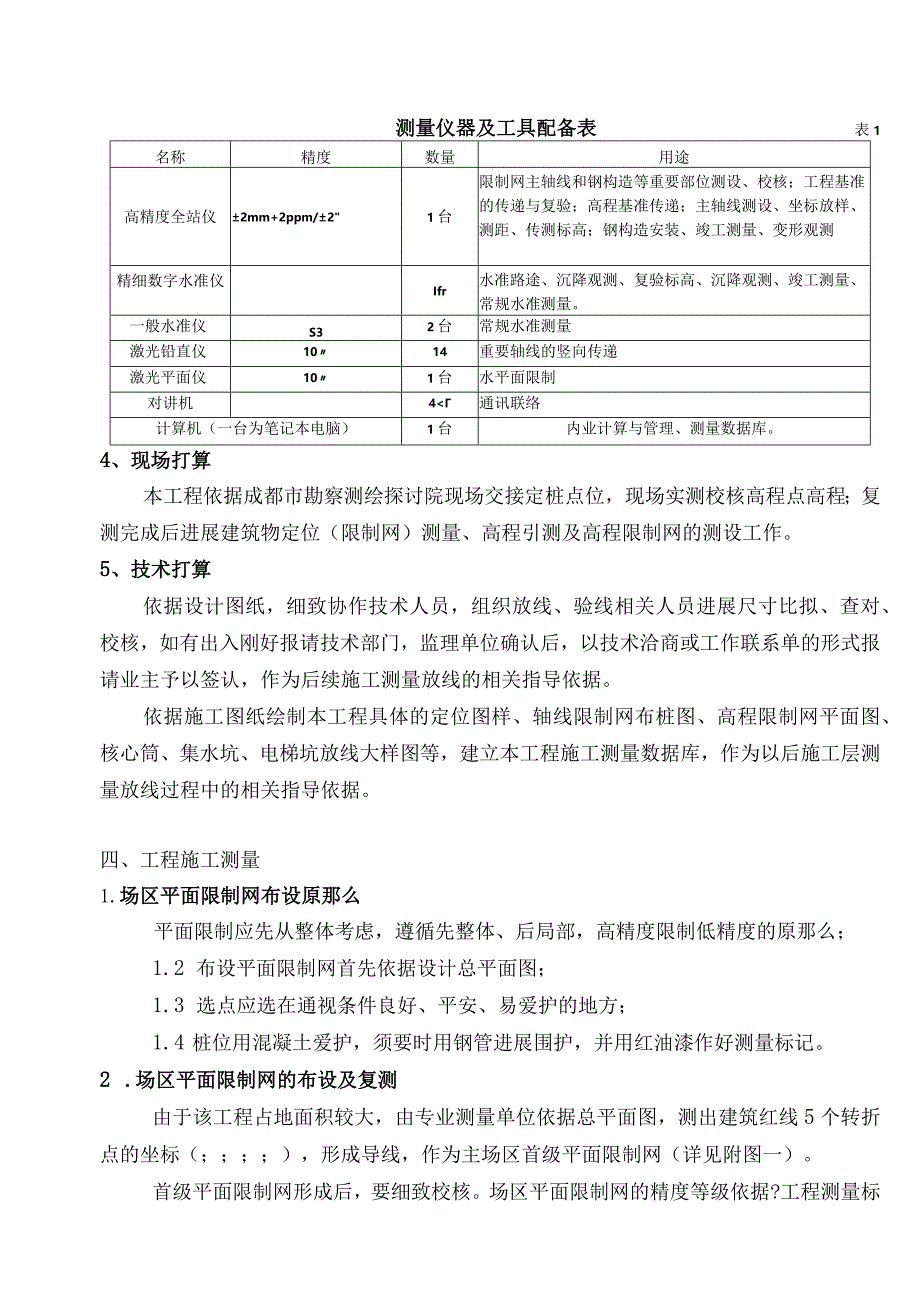

3、做好施工测量记录，测量员进展自检后，组织施工员和技术负责人进展复核，并报监理进展验收。3、测量仪器及工具配备测量仪器及工具配备表表1名称精度数量用途高精度全站仪2mm+2ppm/21台限制网主轴线和钢构造等重要部位测设、校核；工程基准的传递与复验；高程基准传递；主轴线测设、坐标放样、测距、传测标高；钢构造安装、竣工测量、变形观测精细数字水准仪Ifr水准路途、沉降观测、复验标高、沉降观测、竣工测量、常规水准测量。一般水准仪S32台常规水准测量激光铅直仪1014重要轴线的竖向传递激光平面仪101台水平面限制对讲机4通讯联络计算机（一台为笔记本电脑）1台内业计算与管理、测量数据库。4、现场打算本工程
4、依据成都市勘察测绘探讨院现场交接定桩点位，现场实测校核高程点高程；复测完成后进展建筑物定位（限制网）测量、高程引测及高程限制网的测设工作。5、技术打算依据设计图纸，细致协作技术人员，组织放线、验线相关人员进展尺寸比拟、查对、校核，如有出入刚好报请技术部门，监理单位确认后，以技术洽商或工作联系单的形式报请业主予以签认，作为后续施工测量放线的相关指导依据。依据施工图纸绘制本工程具体的定位图样、轴线限制网布桩图、高程限制网平面图、核心筒、集水坑、电梯坑放线大样图等，建立本工程施工测量数据库，作为以后施工层测量放线过程中的相关指导依据。四、工程施工测量1.场区平面限制网布设原那么平面限制应先从整体考虑

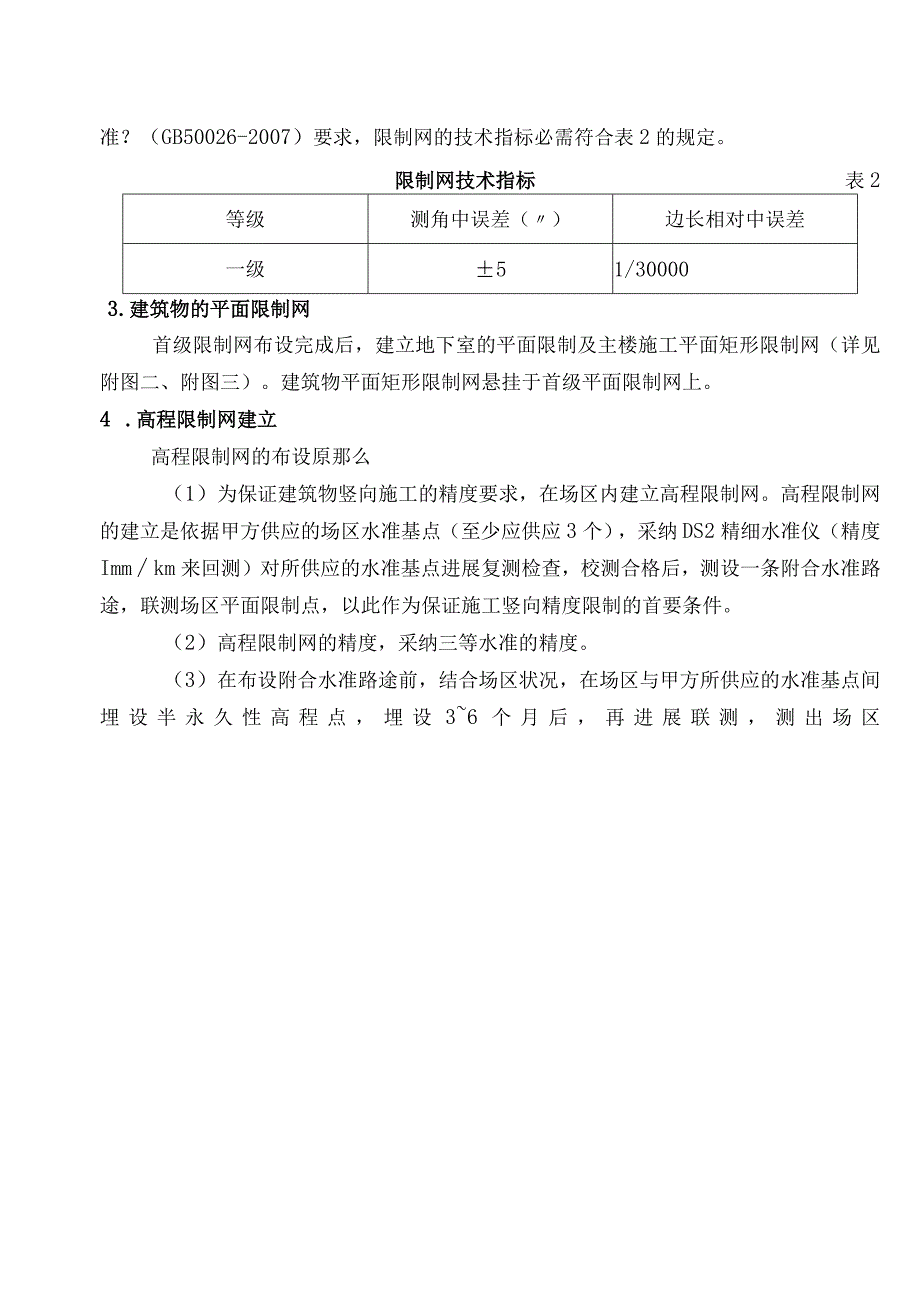

5、，遵循先整体、后局部，高精度限制低精度的原那么；1.2 布设平面限制网首先依据设计总平面图；1.3 选点应选在通视条件良好、平安、易爱护的地方；1.4 桩位用混凝土爱护，须要时用钢管进展围护，并用红油漆作好测量标记。2 .场区平面限制网的布设及复测由于该工程占地面积较大，由专业测量单位依据总平面图，测出建筑红线5个转折点的坐标（；），形成导线，作为主场区首级平面限制网（详见附图一）。首级平面限制网形成后，要细致校核。场区平面限制网的精度等级依据?工程测量标准？（GB50026-2007）要求，限制网的技术指标必需符合表2的规定。限制网技术指标表2等级测角中误差（）边长相对中误差一级51/300
6、003.建筑物的平面限制网首级限制网布设完成后，建立地下室的平面限制及主楼施工平面矩形限制网（详见附图二、附图三）。建筑物平面矩形限制网悬挂于首级平面限制网上。4 .高程限制网建立高程限制网的布设原那么（1）为保证建筑物竖向施工的精度要求，在场区内建立高程限制网。高程限制网的建立是依据甲方供应的场区水准基点（至少应供应3个），采纳DS2精细水准仪（精度Immkm来回测）对所供应的水准基点进展复测检查，校测合格后，测设一条附合水准路途，联测场区平面限制点，以此作为保证施工竖向精度限制的首要条件。（2）高程限制网的精度，采纳三等水准的精度。（3）在布设附合水准路途前，结合场区状况，在场区与甲方所供
7、应的水准基点间埋设半永久性高程点，埋设36个月后，再进展联测，测出场区半永久性点的高程，该点也可作为以后沉降观测的基准点。(4)场区内至少应有3个水准点，水准点的间距应小于1km,距离建筑物应大于25m,距离回土边线应不小于15m0(5)本工程拟采纳6个点，经平差计算后的结果，作为场区高程限制点的高程，以此作为保证整个场区施工高程限制的首要条件。4.2.高程限制将测量偏差限制在标准允许的范围内(层间测量误差限制3m内，总高测量偏差小于15mm),刚好精确地为工程供应牢靠的高程基准点，严密协作施工，指导施工。(1)平面高程限制网的施测。将甲方供应水准点复检合格后组成闭合环，采纳双仪高法进展引测。
8、(2)基准点埋深及形式。图1首级高程限制点埋设图首级高程限制点埋设方法如图1、图2所示。图2首级高程限制点埋设实物图二(3)测量器具配置。选用自动安平水准仪一台，平板测微器一台，2m锢钢尺两把，50m钢卷尺一把。(4)技术要求。水准线路应按附合路途和环形闭合差计算，每千米水准测量高差全中误差，按下式计算：(计算最终成果的取值：三等水准精确至Imn1。)式中MN高差全中误差，mm；W闭合差，mm；1.相应线路长度；N附合或闭合路途环的个数。采纳三等水准测量，具体要求如表3。三等水准测量要求表表3水准仪型号观测次数视线长度(m)水准尺前后视距差(m)前后视距差累计(m)视线离地面最小高差(m)读数
9、误差(mm)一测站高差较差(双仪高法)(mm)闭合差(mm)n为测站L为公里数DS2来回各一次不大于50锢钢尺36不大于112Ll2(n15)或3nl2(5)成果的处理及复测周期。每一测站观测成果应于观测时干脆记录于三、四等水准测量手薄中，不得记于其他纸张上最终进展转抄，每一测站观测完毕，马上进展计算和校核,各项校核数据都在标准允许范围内，方可将仪器转入下一站。由于本工程水准网较简洁，只进展简洁的高差改正即可。各高程基准点的复测工作，每一月进展一次。(6)标高点的竖向传递。用水准仪、塔尺及钢尺等沿塔吊立杆、电梯井内壁或内控点预留孔洞进展传递，在每层弹出500mn线作为放样窗台、门洞、钢构造等的
10、基准。(7)各分项工程高程限制。1)钢筋工程。利用来回观测将工作基点的引测至柱竖向钢柱上，此项工作的精度不得低于水准网的精度要求，此工作经复测无误后，交给工长作为整个施工层标高限制的依据。工长在进一步引测过程中，层间偏差值不得超过3mm的要求。现场标高点用红胶带纸进展标识，在绑扎门窗洞口过梁时，可用5m钢卷尺将标高再向上传递，拉尺过程中应保持立筋垂直，以免造成立筋垂直偏差过大，而导致出现过梁钢筋偏低的质量问题。工长在过程限制中，应留意检查以下部位标高状况：梁梁接头钢筋的顶标高，看钢筋是否有爱护层，锚入本楼层的墙筋顶标高，电梯井下口上部筋顶标高等。2）模板工程。板底模支设高度是依据测设于脚手架立
11、杆的标高点，所以测设脚手架立杆的标高点是模板工程标高限制的着重点。测设时可选择位于满堂脚手架的角点、中间点底部稳定牢靠、垂直的立杆，将标高测设其上，扶尺人员留意标高的上方是否有扣件、横杆阻碍标高点向上的传递。然后用红或蓝胶带纸做统一的标识。测设完毕后可沿立杆向上传递，定出水平杆的标高点，利用细线将各标高点连线，检查合格后（连线应重合，偏差值小于3mm）,可将此细线作为其他脚手架搭设的依据。待局部板模铺设完成后，可将水准仪架设其上，检查模板面标高、平整度以及相邻两块模板的上下差。假设发觉问题，现场改正，直至符合表4的要求。现浇构造模板安装允许偏差值表3底模上外表标高相邻两板外表高差外表平面度（2
12、m）5mm2mm5mm工长在过程限制中，应留意检查以下部位标高状况：吊模侧模底标高，外墙模板标高是否低于混凝土顶面标高，跨度不小于4m。梁、板跨中标高是否按要求起拱，电梯井底模，焊接预埋件标高高差等。3）混凝土工程。工作重点：限制板混凝土顶面标高。待板底模铺设完成后，即可将水准仪架设其上，将距混凝土面500mm的限制标高测设在剪力墙竖筋及暗柱立筋上，测设标高的数量应保证每面墙上有一标高点。混凝土浇筑过程中，应随时将各标高点拉线，检查找平，此外工作面上也架设一台激光扫平仪随时动态地进展监控，发觉问题，刚好改正，将混凝土顶面标高偏差值限制在IOmm以内。4)室内工程。室内地坪面积较大，施测时可将建
13、筑500标高沿内墙每35m测设一点以及柱侧面上，后弹墨线红油漆标识，室内地面在义方格网上做灰饼。浇筑地面时也可架设一台激光扫平仪随时动态地进展监控，发觉问题，刚好改正,将混凝土顶面标高偏差值限制在IOmm以内。5. 土以下施工测量本工程地下室基坑开挖已由建立单位分包施工完成，在我司进展地下室施工前，必需对地下室基坑边线及根底底标高进展复核，确定与设计相符后,由分包单位办理移交手续(建立单位、监理单位必需参与)。5. 1.轴线限制桩的校测(1)在建筑物根底施工过程中，对轴线限制桩每1月复测一次，以防桩位位移而影响到正常施工及工程施测的精度要求。(2)采纳全站仪，依据首级限制进展校测。6. 2.轴
14、线投测方法(1)待垫层、底板打好后，依据基坑边上的轴线限制桩，将全站仪架设在限制桩位上，经对中、整平后、后视同一方向桩(轴线标记)，将所需的轴线投测到施工的平面层上，在同一层上投测的纵、横轴线不得少于2条，以此作角度、距离的校核。一经校核无误后，方可在该平面上放出其他相应的设计轴线及细部线。并弹墨线标明作为支模板的依据，细部放样如图3所示。图3细部放样实物图在各楼层的轴线投测过程中，上下层的轴线竖向垂直偏移不得超过4mmo对电梯井位的平面限制，在测量放线中是一个该留意的问题，在电梯井位旁边设置纵、横限制轴线各一条，确保电梯井平面位置的正确性。施工放样技术要求如下表5.施工放样技术要求表表5建筑
15、物构造特征测距相对中误差测角中误差C)测站测定高差中误差(mm)起始与施工测定高程中误差(mm)竖向传递轴线点中误差(mm)钢混构造1/2000051645.3.0.000以下构造施工中的标高限制(1)高程限制点的联测在向基坑内引测标高时，首先联测高程限制网点，以推断场区内水准点是否被碰动，经联测确认无误后，方可向基坑内引测所需的标高。7. )0.000以下标高的施测为保证竖向限制的精度要求，对所需的标高基准点，必需正确测设，在同一平面层上所引测的高程点，不得少于三个。并作相互校核，校核后三点的校差不得超过3mm,取平均值作为该平面施工中标高的基准点，基准点应标在明显且不会沉降的位置，先用水泥砂浆抹成一个竖平面，在该竖平面上测设施工用基准标高点，用红色三角作标记，并标明肯定高程和相对标高，以便施工中运用。(3)待模板支好检查无误后，用水准仪在模板内壁定出根底面设计标高线
