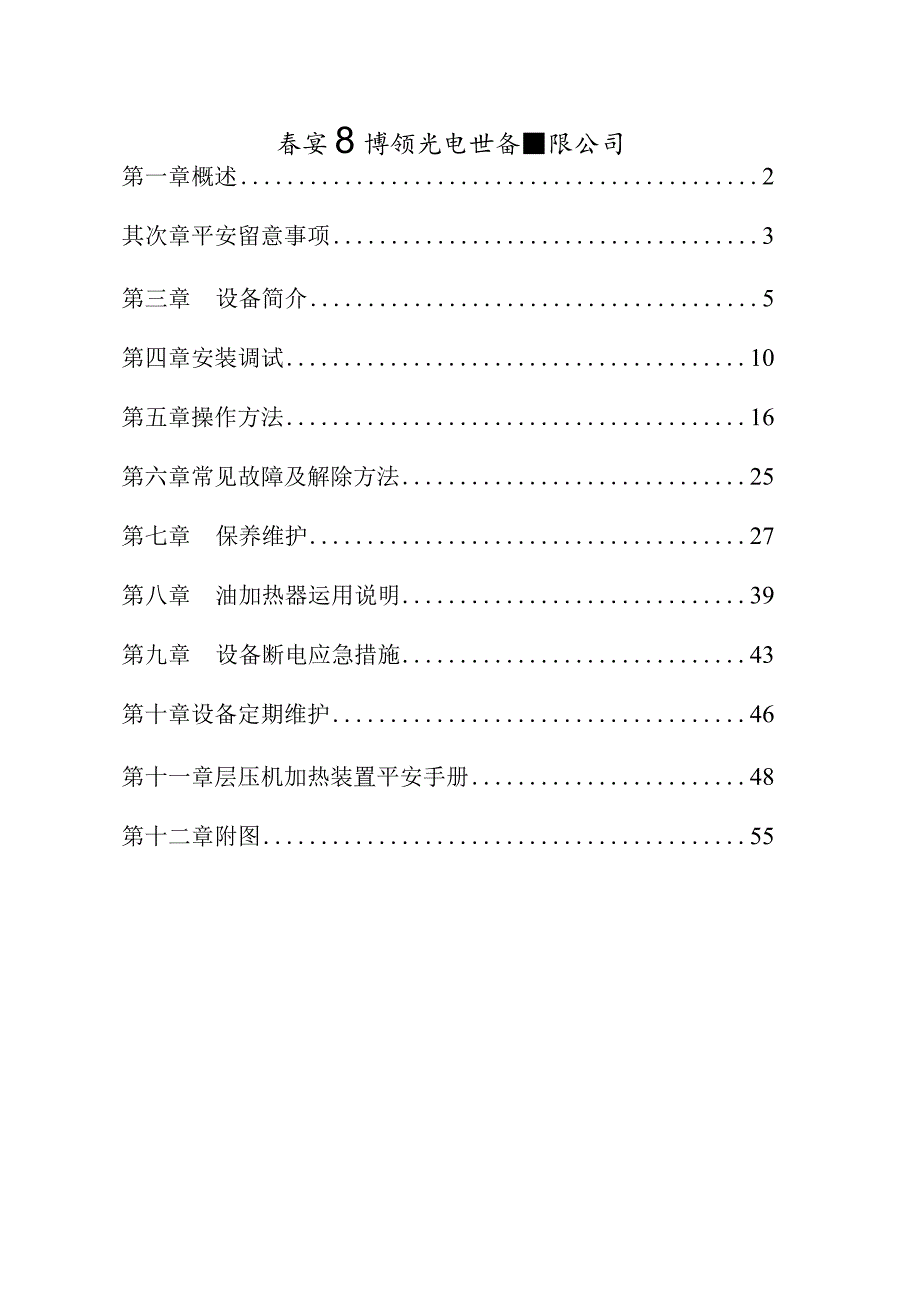

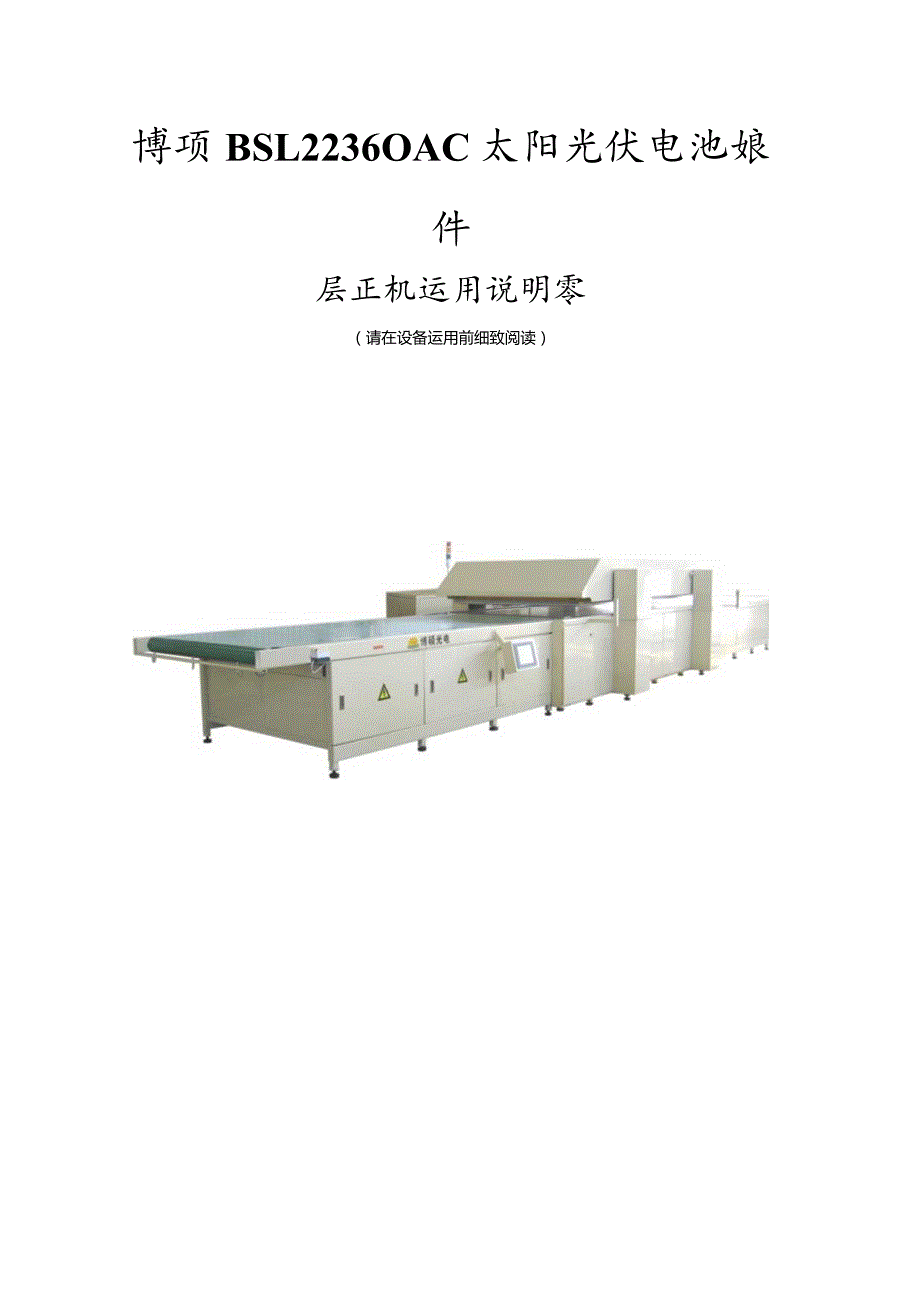

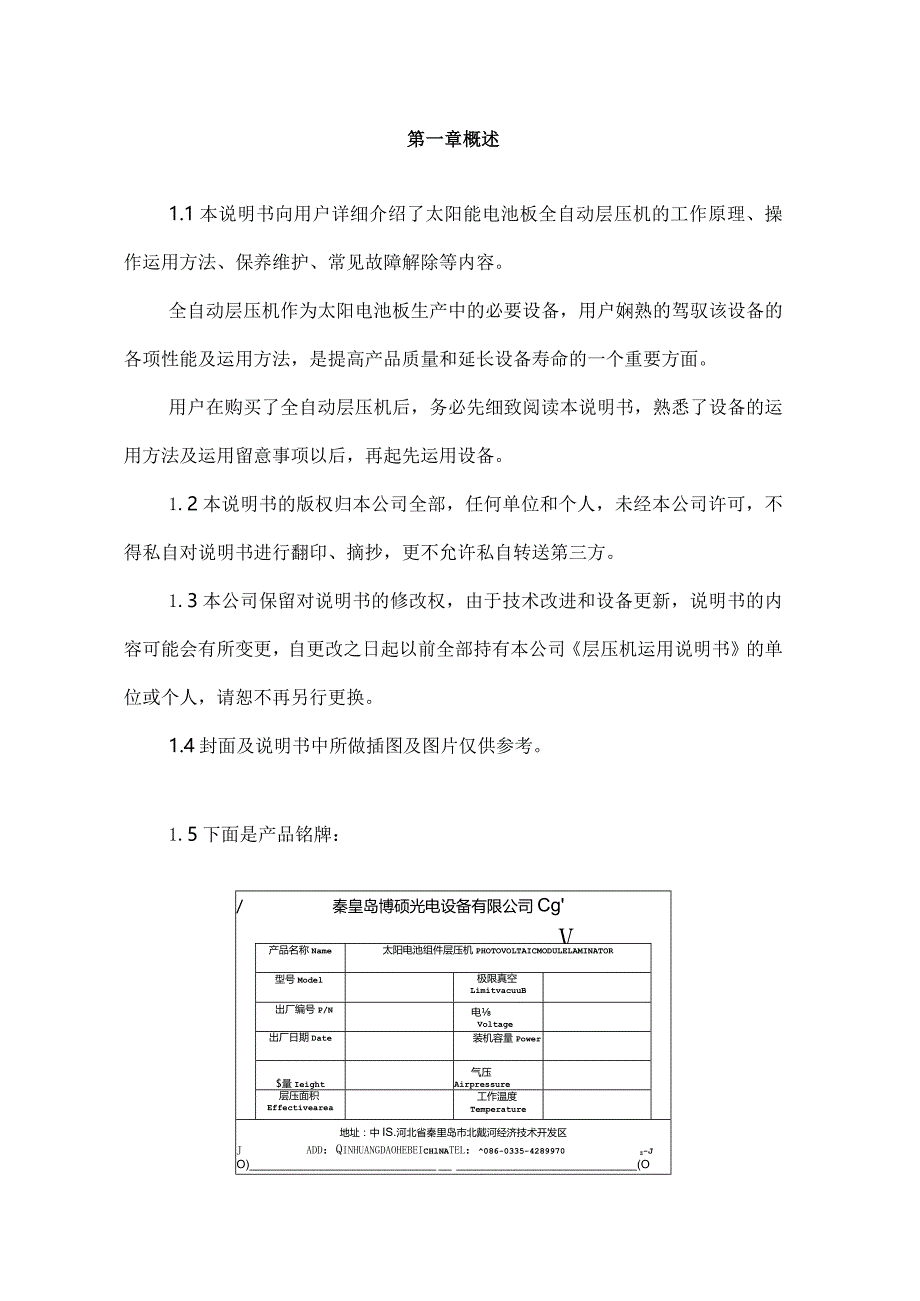

1、博项BSL2236OAC太阳光伏电池娘件层正机运用说明零（请在设备运用前细致阅读）春宴8博领光电世备限公司第一章概述2其次章平安留意事项3第三章设备简介5第四章安装调试10第五章操作方法16第六章常见故障及解除方法25第七章保养维护27第八章油加热器运用说明39第九章设备断电应急措施43第十章设备定期维护46第十一章层压机加热装置平安手册48第十二章附图55第一章概述1.1本说明书向用户详细介绍了太阳能电池板全自动层压机的工作原理、操作运用方法、保养维护、常见故障解除等内容。全自动层压机作为太阳电池板生产中的必要设备，用户娴熟的驾驭该设备的各项性能及运用方法，是提高产品质量和延长设备寿命的一个
2、重要方面。用户在购买了全自动层压机后，务必先细致阅读本说明书，熟悉了设备的运用方法及运用留意事项以后，再起先运用设备。1.2本说明书的版权归本公司全部，任何单位和个人，未经本公司许可，不得私自对说明书进行翻印、摘抄，更不允许私自转送第三方。1.3本公司保留对说明书的修改权，由于技术改进和设备更新，说明书的内容可能会有所变更，自更改之日起以前全部持有本公司层压机运用说明书的单位或个人，请恕不再另行更换。1.4封面及说明书中所做插图及图片仅供参考。1.5下面是产品铭牌：/秦皇岛博硕光电设备有限公司CgBSTSOLRPHOTOVOLTAICEQUIPMENTCO.,LTD.、V产品名称Name太阳电
3、池组件层压机PHOTOVOLTAICMODULELAMINATOR型号Model极限真空LimitvacuuB出厂编号P/N电Voltage出厂日期Date装机容量Power$量Ieight气压Airpressure层压面积Effectivearea工作温度Temperature地址：中IS.河北省秦里岛市北戴河经济技术开发区jadd：QinhuangdaohebeiCHlNAtel：086-0335-4289970Z-JO)(O其次章平安留意事项2.1 为使产品能够平安到达目的地，在出厂前，外包装上作了以下标记：防潮严禁倒置易碎2.2 在机器上简洁出紧急的部位旁边，有如下醒目警告标记:CAU
4、TIONBe careful notto be nippedA N1NGDont touchthe surface2. 3为了确保用户的利益，设备在运用过程中，还应留意以下几点:2.3.1严格依据正常操作步骤运用机器。2.3.2严禁在未切断电源的状况下对机器进行修理或更换电器部件。2.3.3机器配电箱内应保持干燥整齐，不得放置杂物。2.3.4运用过程中，应防止水等液体物质泼洒或飞溅到层压加热板及操控面板上，以免造成短路，影响设备的运用。2.3.5设备应有专人负责操作，特别是工作状态中，应有专人关闭上盖。2.3.6加热板（即工作平台）在工作状态中温度较高，操作者应谨慎操作，避开被烫伤。2.3.7
5、机器合闭上盖时，操作者应留意不要把手放于下箱边缘上,防止被设备压伤。2.3.8机器长时间不运用，必需切断电源。2.3.9操作者应留意传送带平安，不得带手套，操作者留长发时必需盘起。2.3.10触摸屏面板留意不要被硬物碰撞。2.3.11设备在运用过程中严禁人为松动各种接头法兰或者进行加油放油操作，以防高温热油烫伤。2.3.12在任何紧急状况下，操作者可通过急停按钮来停止设备运行。第三章设备简介3.1 设备全称：博硕太阳光伏电池组件全自动层压机。3.2 设备型号：Bslxyoac型号命名：Bslxyoac一P油加融全白立跳滕制有效工作长度（Dm）有效工作宽度（Dm）博顽太阳光伏电池组件层层机系列例
6、：BSL2236OAC1.3 用途：设备用于太阳能电池板封装过程的层压工序。1.4 规格：按层压台有效工作面积可分为：16X36、18X36、22X36、24X36（分米）等规格，还可按用户要求定制。1.5 操作制式：设备设计了三种操作制式一一手动、半自动和全自动操作。3.6设备各部分介绍及设备外形。3. 6.1加热系统博硕太阳光伏电池组件全自动层压机接受热油加热系统，油加热方式的工作原理图如下所示:热载体（导热油）在加热箱内被电热管加热后，用热油泵通过管路传送到用热设备，热交换后再次回到加热箱加热，实现连续循环供热。油加热系统接受了自整定智能PID限制技术，保证了运用过程中温度的匀整性和稳定
7、性。4. 6.2真空系统真空系统接受了本公司自行研制开发的真空阀门系统，并且在设计、制造以及成品验收过程中严格把关，以确保产品的运用性能和运用效果。工作原理如下图所示：3. 6. 3开关盖机构VAT上盖的开合动作通过四台双作用汽缸来驱动，开合动作平稳牢靠。工作原理如下图所示：在气缸上装有开盖、关盖到位感应开关及开盖限位装置，以便上盖在开启到工作极限位置时保持平衡。5. 6.4上下料系统全自动层压机的上下料系统分为3部分：进料台、出料台和主机输送机构。进出料台接受了宽幅胶皮平带输送物料。机构示意图如下:进出料皮带主机输送机构为循环结构，接受滚子链条带动耐高温玻璃纤维布作为输送带。机构示意图如下:
8、6. 6.5高温输送带清扫装置为防止高温输送带粘上胶而影响生产，特设毛刷辐式清扫装置。在生产过程中随时清胶，提高了生产效率。7. 6.6设备意外断电时的手动操作机构当设备因为不行预料的意外而突然断电，那么为了满足操作者可以在设备失电的状况下，手动打开上盖，取出设备内的组件，设备安装了为此特别设计的手动操作机构。3. 6.7主要的保险及报警装置为保证在开盖过程中层压机平安运行，本设备接受了机械锁钩装置。即汽缸在开盖后机械锁钩动作：一、阻挡汽缸在意外状况下，漏气而产生的上盖突然坠落。二、开盖到位时起机械限位作用。配套的加热站中设计了温度超高报警断电装置、液位偏低报警停机装置。主机安装了光幕爱惜、出
9、料到位爱惜系统及三色指示灯。正常运行绿灯闪烁，开盖、关盖、进料、出料、前进动作红灯闪烁，自动初始位黄灯闪烁。设备安装的紧急停机按钮，使操作者在任何紧急状况下能快速停止设备运行。第四章安装调试3.1 安装搬运平安事项 1在搬运中，应按外包装的标记进行作业，禁止野蛮操作。进、出料台和加热站可分别用两根吊带进行吊装。 3主机则要利用四个备好的钓钩安装到设备指定位置，用四根614以上的钢丝绳起吊。安装地点 1全自动层压机设备应在室内运用。 2运用环境不得阴喑、潮湿，并保证无风。 3摆放空间高度24米。 4安放设备时应留意设备与设备之间的距离应大于4米，设备前后应留有足够空间作为搬运、移动、修理设备的活
10、动空间。运用环境 1设备要求安放于平实的地面。 2电源：380V三相沟通电源。 3压缩空气气源0.8-lMpao安装过程4. 1安装前检查各部件机构、电控器件有无损坏。5. 1.4.2因为运输的缘由，可能造成部件松动。在安装前应细致查看各部位的螺丝有无缺失、松动，一旦发觉应刚好订正。 3首先安装调整设备的底脚，保证各地脚受力匀整，使机器水平。.4连接空气压缩机与层压机的气路管道。压缩空气管道规格为16PU导气管。.5连接设备与真空泵的管路。管路为50的PVC增加管。.6连接设备总电源到配电箱。.7从主机配电箱连接真空泵的动力电源，接线号为14、15、16。（留意相序，保证真空泵电机正转，可点动
11、真空泵以检查转向）。 8主电机、进出料台电机保证与设备默认运行方向一样。 9接受油加热的设备还需连接加热器总电源线。连接加热器与层压机之间的进出油管道及限制连线。.10连接自动上下料机构到主机，保证进出料台平面与主机层压台面平齐。.11以上各连接，应保证各气路管道连接紧密，有管道箍的连接应锁紧管道箍，以保证设备在运用过程中，各管路不存在泄露现象。4.2调试调试过程中，应留意的项目如下：1设备运行平稳，无异样噪音。2真空性能正常，无漏气现象。.3加热功能正常。.4各按钮、指示灯等能正常有效工作。.5在触摸屏上设备能按用户所点击项目正确反应并工作。调试过程.1主机是整个设备的核心机构，其性能参数的
12、正常与否，干脆关系到生产的是否正常进行。调试项目有：检查按钮开关，仪表、指示灯工作是否正常；真空设备，空压设备，加热设备动作是否正常。.2把主机各空气开关推到ON状态，然后打开主机操控面板上的设备电源开关，接通设备电源。此时触摸屏指示灯应为点亮状态。.3触摸屏开机界面：秦皇岛博硕光电设备有限公司欢迎使用秦皇岛博硕太阳能电池板层压机软件版本号：控制三l面状态监视，艺参数设备调试报警显示CONTROLMENUSTATUSMONITORPARAMETERSETTINGDEBUGGINGALARMDISPLAYDD.MM.YY此界面下可通过按下触摸屏右侧的一排F键干脆进入手动界面、自动界面、参数设置、
13、公司简介、操作说明、留意事项等界面；也可干脆按此界面下的工具菜单进入。用户应首先阅读操作说明和留意事项，以便更快更好地驾驭层压机操作规程。.4按下F1按钮或通过工具菜单“限制画面”进入手动界面。I层压次数统旷甘甘甘甘I开机时间累计I # 用户可以按下按钮，打开真空泵（!留意正反转），此时真空泵启按钮点亮。按下按钮，上真空按钮点亮，按下室充气按钮，下充气按钮点亮。上室真空指示表最终应指示为真空负压状态，下室真空指示表指针最终应指示到自然状态。按下I下室真空按钮，下真空按钮变为绿色。下室起先进入真空状态，下室真空指示表指针最终应指示到真空负压状态。在触摸屏上会显示下室真空度。（!留意：在手动状态下
14、开盖时下真空按钮无效，关盖到位时有效。）按下上室充寸按钮，上充气按钮点亮。上室进入充气施压状态，上室真空指示表指针最终应指示到自然状态。按下a*按钮，按下bo按钮。等待上下室指示表指示到正常位置后，按下.盍1按钮，开盖蜂鸣器鸣叫，开盖动作产生。视察开盖动作是否平稳、牢靠。留意：上真空和上充气按钮是互锁的，即按上真空按钮时上充气按钮自动关闭，反之，按上充气按钮时上真空按钮自动关闭。当须要关闭上真空和上充气按钮时，只要按下上气路停按钮就可以了。下真空和下充气按钮也是互锁的，即按下真空按钮时下充气按钮自动关闭，反之，按下充气按钮时下真空按钮自动关闭。当须要关闭下真空和下充气按钮时，只要按下下气路停按钮就可以了。开盖到阿开盖到位后，二7指示灯点亮。（留意：开盖没到位的状况下进料无效。）假如杆停的位置不是用户所想要的初始位置，此时应按一下返回原点按钮，直到设备处于正确初始位置为止。.5在开盖到位和初始位置状态下，在工艺参数界面对参数进行正确设定，然后确认步数设置参数无误后在手动界面按下HL钮,使之为自动状态。然后按“起先”按钮，设备起先进入自动工作状态。自动状态界面如下图所示：力Iunn台面温度1台面温度2台面温度3台面温度油箱温度气源压力上室真空下室真空低油报警加热启
