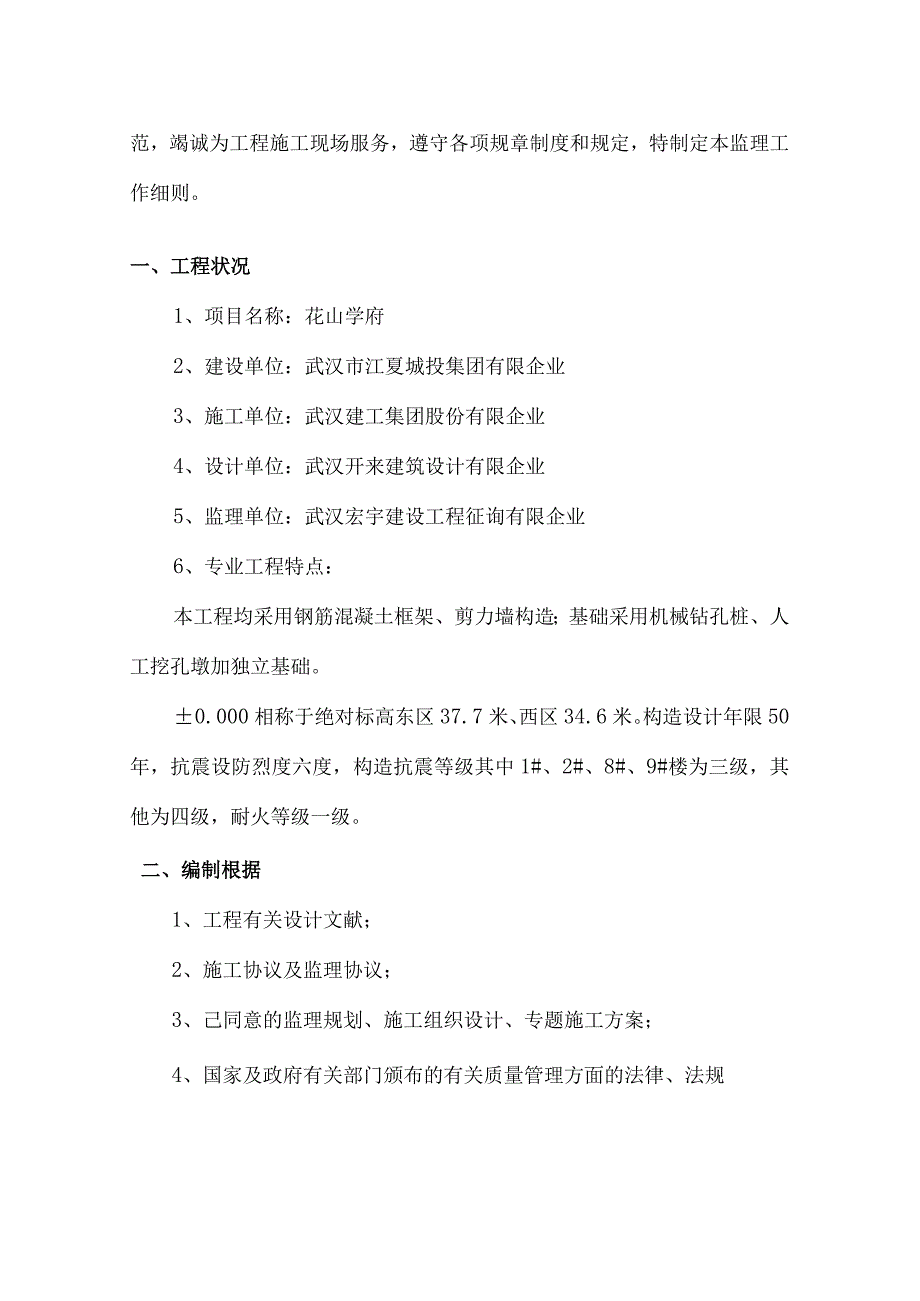

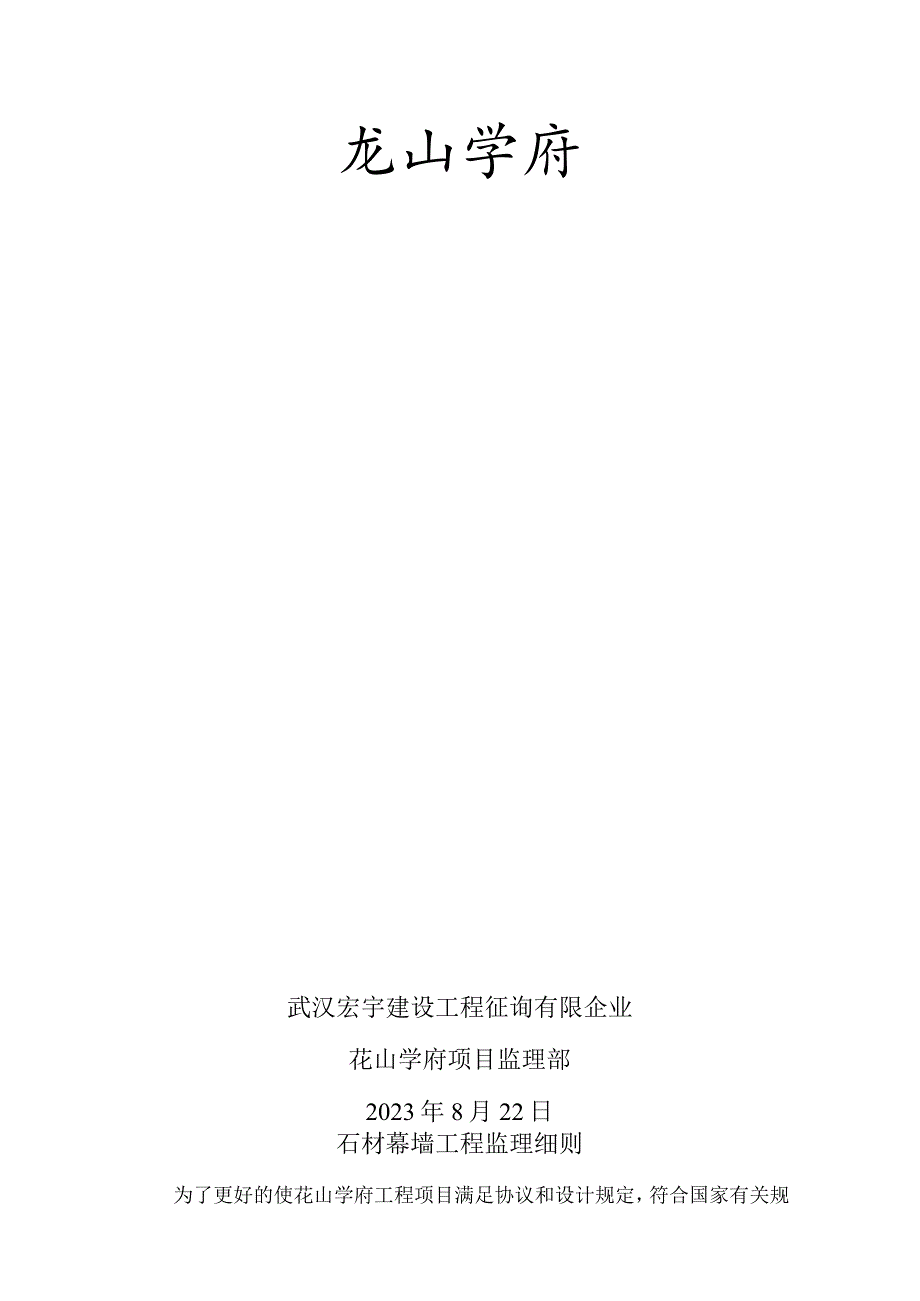

1、龙山学府武汉宏宇建设工程征询有限企业花山学府项目监理部2023年8月22日石材幕墙工程监理细则为了更好的使花山学府工程项目满足协议和设计规定，符合国家有关规范，竭诚为工程施工现场服务，遵守各项规章制度和规定，特制定本监理工作细则。一、工程状况1、项目名称：花山学府2、建设单位：武汉市江夏城投集团有限企业3、施工单位：武汉建工集团股份有限企业4、设计单位：武汉开来建筑设计有限企业5、监理单位：武汉宏宇建设工程征询有限企业6、专业工程特点：本工程均采用钢筋混凝土框架、剪力墙构造；基础采用机械钻孔桩、人工挖孔墩加独立基础。0.000相称于绝对标高东区37.7米、西区34.6米。构造设计年限50年，抗

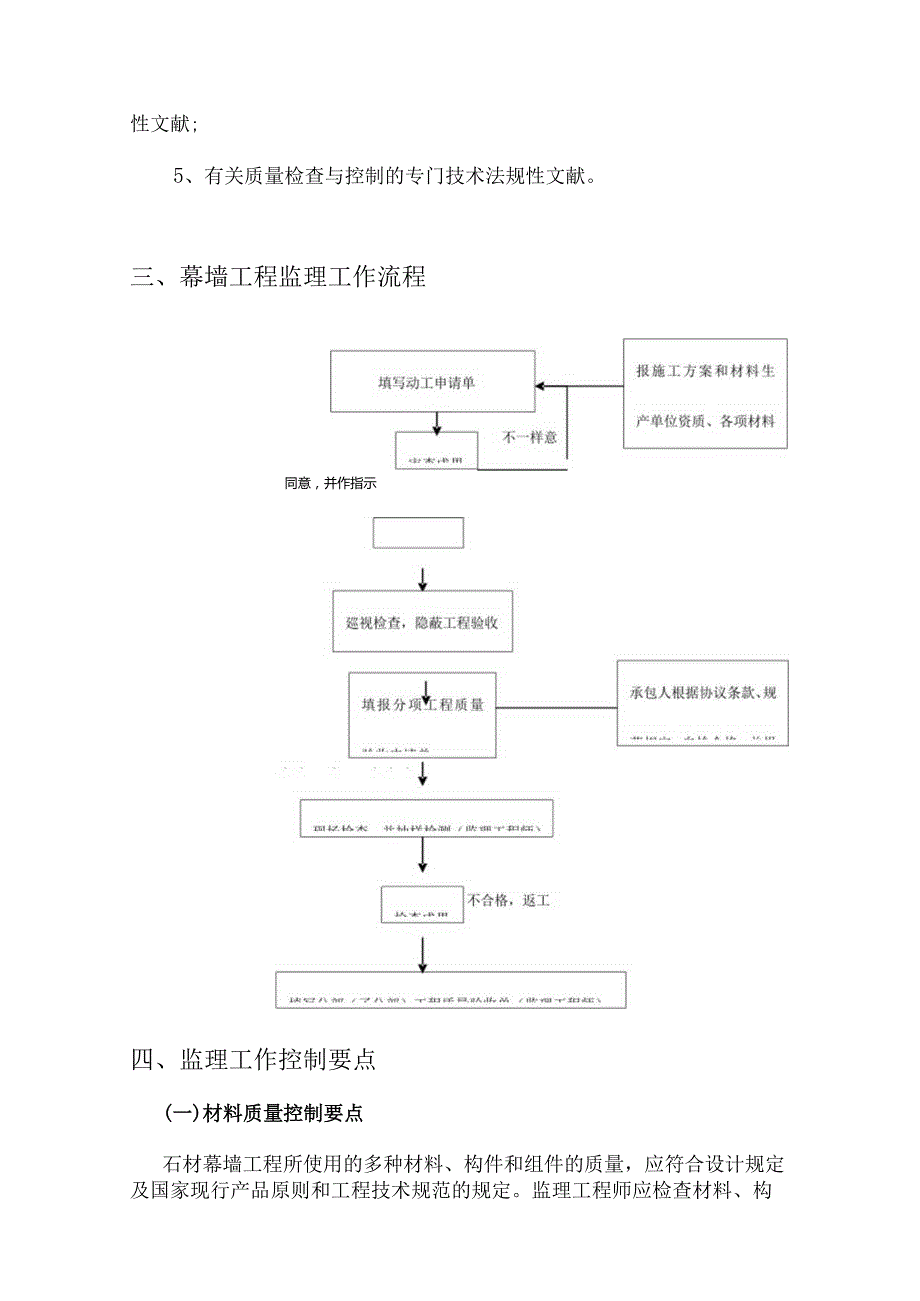

2、震设防烈度六度，构造抗震等级其中1#、2#、8#、9#楼为三级，其他为四级，耐火等级一级。二、编制根据1、工程有关设计文献；2、施工协议及监理协议；3、己同意的监理规划、施工组织设计、专题施工方案；4、国家及政府有关部门颁布的有关质量管理方面的法律、法规性文献;5、有关质量检查与控制的专门技术法规性文献。三、幕墙工程监理工作流程同意，并作指示四、监理工作控制要点(一)材料质量控制要点石材幕墙工程所使用的多种材料、构件和组件的质量，应符合设计规定及国家现行产品原则和工程技术规范的规定。监理工程师应检查材料、构件、组件的)产品合格证书、进场验收记录、性能检测汇报和材料的复验汇报。1.石材(1)幕墙
3、石材宜选用火成岩。(2)石材的弯曲强度不应不不小于8.OMPa,吸水率应不不小于0.8%o(3)石材幕墙的铝合金挂件厚度不应不不小于4.0mm,不锈钢挂件厚度不应不不小于3.Omnio(4)火烧石板与抛光石板若规定同强度时，火烧石板的厚度应比抛光石板厚3m11o(5)石材的强度，弯曲强度、耐磨性、耐酸性、体积密度、吸水率等重要性能试验应符合国家对应原则规定。2.铝合金型材(1)检查施工单位提供型材产品合格证、型材力学性能检查汇报(进口型材应有国家商检部门的商检证)，资料不全均不能进场使用。(2)检查铝合金型材外观质量，材料表面应清洁，色泽应均匀，不应有皱纹、裂纹、起皮、腐蚀斑点、气泡、电灼伤、
4、流痕、发粘以及膜(涂)层脱落等缺陷存在，否则应予修补，到达规定后方可使用。(3)型材的横截面尺寸的容许偏差应符合规定。型材作为受力杆件时，其型材壁厚应根据使用条件，通过计算选定，门窗受力杆件型材的)最小实测壁厚度应2L2mm,幕墙用受力杆件型材的最小实测壁厚度应23.0mm。一种铝合金型材日勺表面质量符合有关规定3.钢材(1)检查施工单位提供型钢材的产品合格证、型材力学性能检查汇报(进口型材应有国家商检部门的商检证)，资料不全均不能进场使用。(2)检查钢材外观质量，材料表面不得有裂纹、气泡、结疤、泛锈、夹杂和折叠。当钢材表面存在锈蚀、麻点或划痕等缺陷时，其深度不得不小于该钢材厚度容许偏差值的1
5、/2。按照设计图纸，检查钢材数量、尺寸、规格、型号，与否符合设计规定。钢材表面应进行防腐处理，采用热镀锌处理时，膜厚应不小于45m,采用静电喷涂时,膜厚应不小于40Rn)。表面采用热镀锌防腐处理，镀锌层厚度为6080mo4 .密封材料(1)密封胶带1)密封胶条必须符合对应规范规定。2)双面密封胶带的选用应根据工程所在地的风荷载、高度，幕墙面积大小来确定。3)胶条的厚度应比构造胶厚度大Imm。(2)耐候硅酮密封胶1)耐候密封胶应具有耐水、耐溶剂、耐大气老化、低温弹性,低透气率等性能。其性能应符合原则建筑窗用弹性密封剂JC485之规定。2）耐候硅铜密封胶必须是中性胶，严禁使用酸性胶。3）耐候硅嗣密
6、封胶的使用必须在有效期内，不得使用过期的耐候胶。4）耐候胶不得用构造硅酮胶替代使用。5）石材用密封胶应具有耐污染性试验汇报。6）耐候硅酮密封胶应经检查合格后，方可使用，其性应符合下表之规定。项目性能表干时间11.5h流淌性1.Omm初期固化时间（225C）4d完全固化时间（相对湿度250%,温度2520C）7Md邵氏硬度15-25极限拉伸强度21.79MPa断裂延伸率300%扯破强度施工温度548C污染性无污染固化后的变位承受能力250%有效期912月（3）构造硅酮胶1）构造硅酮胶应符合国内原则建筑用硅酮构造密封胶GB16776o2）构造硅酮胶应采用高模数中性胶，胶的性能应符合下表规定。项目技
7、术指标中性双组份中性单组份有效期9月912月施工温度103OoC5480C使用温度-48880C操作时间30min表干时间3h初步固化时间（25C）7d完全固化时间1421d邵化硬度3545度粘接拉伸强度（H型试件）20.7Nmm2延伸率（亚铃型）100%粘接破坏（H型试件）不容许内聚力（母材）破坏率100%扯破强度（B模）4.7Nmm抗臭氧及紫外线拉伸强度不变污染和变色无污染、无变色耐热性15OoC热失重10%流淌性2.5mm冷变性（蠕变）不明显外观无龟裂、无变色完全固化后B变位承受能力12.5%50%3）构造硅胶与相接触材料的相容性必须经专门性试验（进口材料均应进行试验)，且检测合格。4)
8、材料日勺粘接拉伸强度试验试件，应为“H”型试件。试验送检样品，除构造硅酮胶样品外，同步还应送与之相粘接口勺材料。其粘接破坏必须100%发生在胶体内部，即规定内聚力破坏率达100%。而不是发生在两种材料的交界面上。5)构造胶应有出厂合格证、产地证书、相容性试验、剥离粘接强度检测汇报、物理耐用年限和保险年限的质量证书、使用有效期等。进口硅酮构造胶还应具有商检证。6)不得使用超过有效期的构造硅酮胶。7)构造硅酮密封胶宜选用耐紫外线性能强的黑色构造硅酮密封胶。5 .五金件及其他配件(1)材料进场，施工单位应提供钢材产品合格证，连接件产品合格证，镀锌工艺处理质量证书，螺栓、螺母、滑撑、限位器等产品合格证
9、，门窗配件的产品合格证，钾钉力学性能检测汇报，化学螺栓的防火性能汇报，资料不全均不能进场使用。(2)幕墙施工中，与铝合金型材接触的五金件应采用不锈钢材或铝制品，否则应加设绝缘垫片。除不锈钢外，其他钢材表面应进行热镀锌或其他防腐处理。(3)连接件、转接件外观应平整、不得有裂纹、毛刺、凹坑、变形等缺陷。连接件、转接件开孔长度不应不不小于开孔宽度加40mm,孔边距离不应不不小于开孔宽度日勺1.5倍，壁厚不得有负偏差。紧固件宜采用不锈钢六角螺栓，不锈钢六角螺栓应带弹簧垫圈，未采用弹簧垫圈时，应有防松脱措施，重要受力杆件不应采用自攻螺钉。(4)隔热保温材料(岩棉、矿棉、玻璃棉、防火板等)其难燃性、密度、
10、强度等性能应符合国家对应原则。同步应采用铝箔或塑料薄膜包装的复合材料作为防水和防潮材料。(5)膨胀螺栓应有出厂合格证，进场后必须作抗拔力试验，合格后方可使用。6 .幕墙见证、试验(1)铝合金型材应成批提交验收，每一批由同一合金、同一状态和同一型号构成；室温力学性能试验，从每批型材中抽取2根，每根沿挤压方向取一种试样；化学成分分析取样应任意抽样，经氧化处理的型材，应将氧化膜彻底清除后取样，氧化膜试验取样，从每一批型材中抽取2根，每根取一种试样；当力学试样成果中有不合格指标，加倍取样，若反复试样合格，则所有合格，若不合格，则全批报废。(2)密封材料取样时，单组分以同一等级、同一类型的3000只为一
11、批，局限性3000只也为一批；双组分以同一等级、同一类型的It为一批，局限性It也为一批；当外观质量、物理、化学性能试验成果中有不合格指标，加倍取样，若反复试验合格，则所有合格，若不合格，则退货或调换。(3)按规定进行幕墙物理性能检查。监理工程师应现场取样，保证检测试件中使用日勺材料、构造等与实际施工状况相似。多种物理性能试验分级根据应符合有关规定。（二）施工质量控制要点1、石材幕墙的加工制作幕墙材料和构件加工分现场和厂内加工，监理工程师必须认真监督，这是保证幕墙质量的关键工序。厂内加工时，若监理协议有规定，应派专职人员进厂定期或不定期时进行监理。板的制作加工1）石板连接部位应无崩坏、暗裂等缺
12、陷；其他部位崩边不不小于5mm20mm,或缺角不不小于20mm时可修补后使用，但每层修补的石板块数不应不小于2%,且宜用于立面不明显部位；2）石板的长度、宽度、厚度、直角、异型角、半圆弧形状、异型材及花纹图案造型、石的外形尺寸均应符合设计规定；3）石板外表面的色泽应符合设计规定，花纹图案应按样板检查。石板四面围不得有明显的J色差；4）火烧石应按样板检查火烧后的均匀程序，火烧石不得有暗裂、崩裂状况；5）石板的编号应同设计一致，不得因加工导致混乱；6）石板应结合其组合形式，并应确定工程中使用的基本形式后进行加工；7）石板加工尺寸容许偏差应符合现行行业原则天然花岗石建筑板材(JC205)的有关规定中
13、一等品规定。2.幕墙工程的安装施工(1)主体上的予埋件应在主体施工时按设计规定埋设。预埋件应牢固，位置精确，预埋件的位置误差应按设计规定进行复查。若标高偏差10mm,位置差20三,则应采用补救措施。(2)石材幕墙的造型、立面分格、颜色、光泽、花纹和图案应符合设计规定。(3)石材孔、槽的数量、深度、位置、尺寸应符合设计规定。(4)石材幕墙主体构造上的预埋件和后置埋件的位置、数量及后置埋件的拉拔力必须符合设计规定，检查拉拔力检测汇报和隐蔽工程验收记录。(5)石材幕墙的金属框架立柱与主体构造预埋件时连接、立柱与横梁日勺连接、连接件与金属框架的连接、连接件与石材面板的连接必须符合设计规定，安装必须牢固
14、。(6)金属框架和连接件的防腐处理应符合设计规定。(7)石材幕墙的防雷装置必须与主体构造防雷装置可靠连接。(8)石材幕墙的防火、保温、防潮材料的I设置应符合设计规定，填充应密实、均匀、厚度一致。(9)多种构造变形缝、墙角的连接节点应符合设计规定和技术原则日勺规定。(10)石材表面和板缝的处理应符合设计规定。（三）石材幕墙日勺板缝注胶应饱满、密实、持续、均匀、无气泡,板缝宽度和厚度应符合设计规定和技术原则的规定。(12)石材幕墙应无渗漏。查验在易渗漏部位的淋水试验。五、监理的工作措施措施(一)事前控制措施1 .监理工程师施工前应对如下条件进行1)生产制作幕墙产品的企业，必须持有产品生产许可证。2
15、)幕墙材料及产品必须有的准用证，未获准用证的幕墙产品一律不得在建筑工程中使用。3)幕墙施工安装企业必须持有建设行政主管部门核发的企业资质证书，按证书所核定的工程承包范围承接幕墙工程，严禁无资质承包或越级承包幕墙工程。2 .熟悉监理协议、承包协议、设计图纸、变更告知、施工工艺、验收规范。3 .组织图纸会审，并督促施工单位在施工前向施工人员做好技术交底。4 .审核施工单位编制的施工方案，保证其技术措施、质量控制措施及工艺流程满足有关规范规定，其施工措施要满足投资控制的规定。5 .检查施工单位技术人员与施工人员与否满足施工需要，特种工种必须持证上岗。6 .根据设计和规范规定，对材料进行检查，包括质量保证资料、产品合格证、外观质量、规格尺寸应符合设计规定和国家现行原则的有关规定。7 .检查施工条件准备状况D采用预埋件的幕墙，应按
