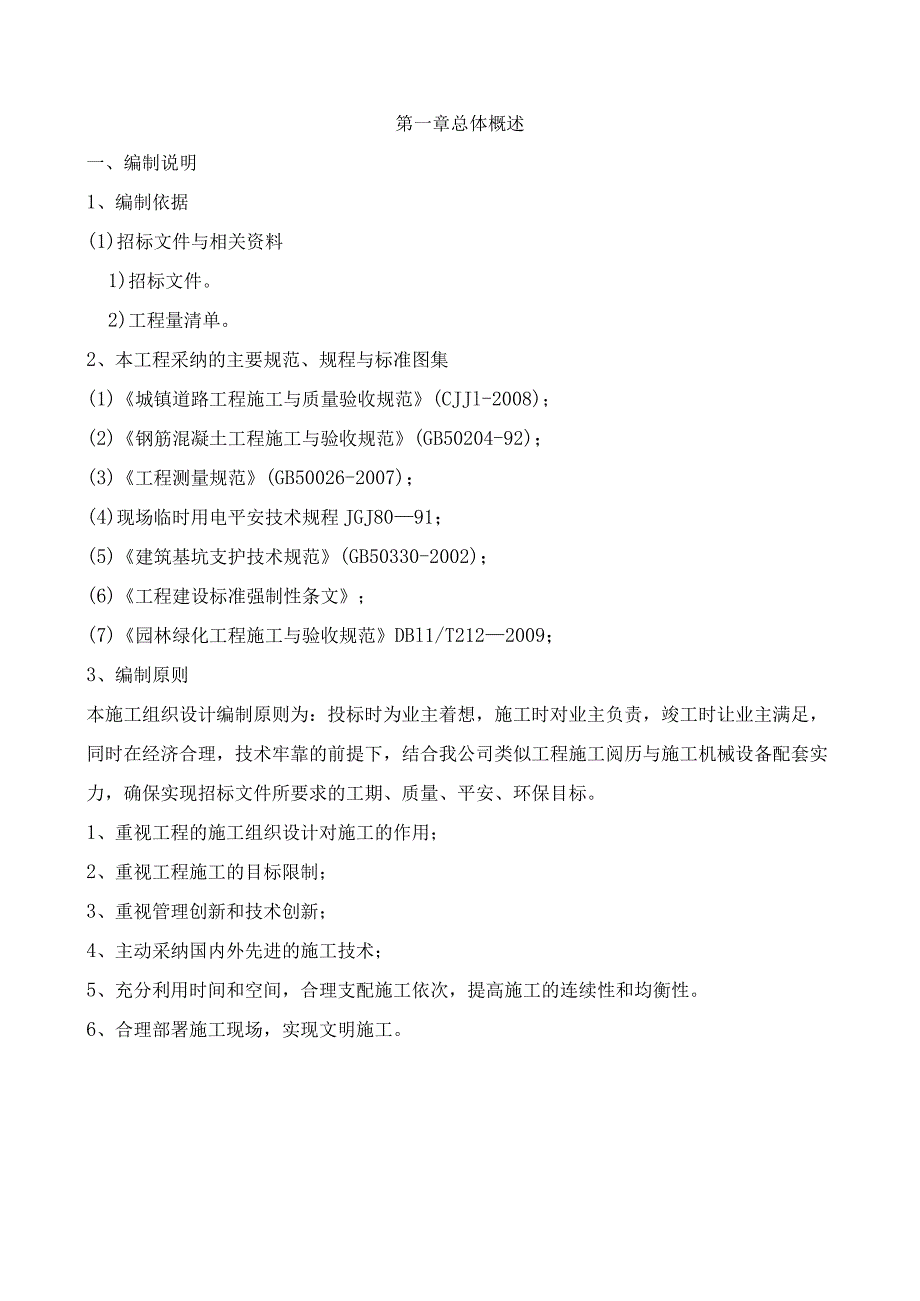

1、第一章总体概述一、编制说明1、编制依据(1)招标文件与相关资料1)招标文件。2)工程量清单。2、本工程采纳的主要规范、规程与标准图集(1)城镇道路工程施工与质量验收规范(CJJl-2008)；(2)钢筋混凝土工程施工与验收规范(GB50204-92)；(3)工程测量规范(GB50026-2007)；(4)现场临时用电平安技术规程JGJ8091；(5)建筑基坑支护技术规范(GB50330-2002)；(6)工程建设标准强制性条文；(7)园林绿化工程施工与验收规范DBl1/T2122009；3、编制原则本施工组织设计编制原则为：投标时为业主着想，施工时对业主负责，竣工时让业主满足，同时在经济合理，

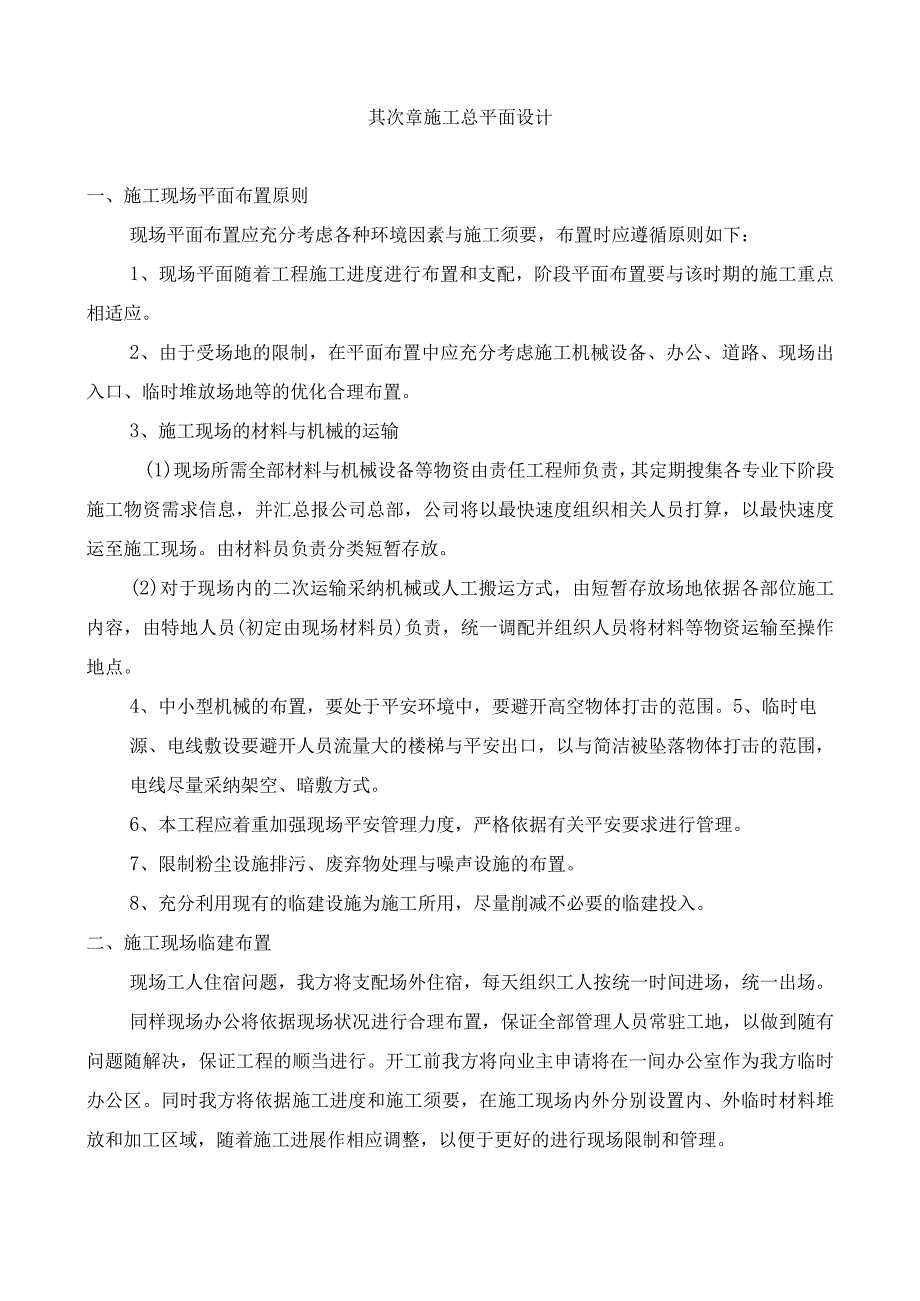

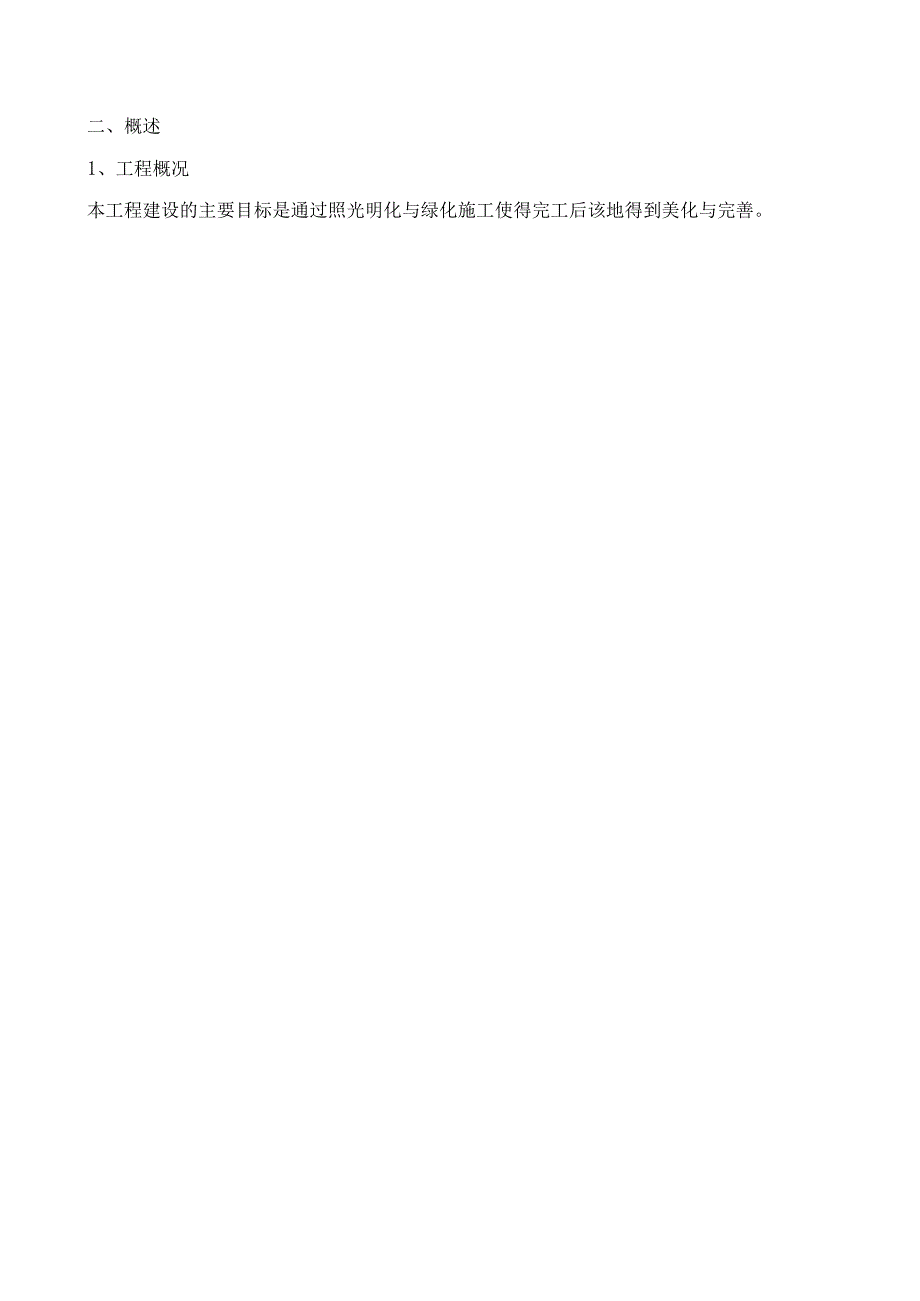

2、技术牢靠的前提下，结合我公司类似工程施工阅历与施工机械设备配套实力，确保实现招标文件所要求的工期、质量、平安、环保目标。1、重视工程的施工组织设计对施工的作用；2、重视工程施工的目标限制；3、重视管理创新和技术创新；4、主动采纳国内外先进的施工技术；5、充分利用时间和空间，合理支配施工依次，提高施工的连续性和均衡性。6、合理部署施工现场，实现文明施工。二、概述1、工程概况本工程建设的主要目标是通过照光明化与绿化施工使得完工后该地得到美化与完善。其次章施工总平面设计一、施工现场平面布置原则现场平面布置应充分考虑各种环境因素与施工须要，布置时应遵循原则如下：1、现场平面随着工程施工进度进行布置和支
3、配，阶段平面布置要与该时期的施工重点相适应。2、由于受场地的限制，在平面布置中应充分考虑施工机械设备、办公、道路、现场出入口、临时堆放场地等的优化合理布置。3、施工现场的材料与机械的运输(1)现场所需全部材料与机械设备等物资由责任工程师负责，其定期搜集各专业下阶段施工物资需求信息，并汇总报公司总部，公司将以最快速度组织相关人员打算，以最快速度运至施工现场。由材料员负责分类短暂存放。(2)对于现场内的二次运输采纳机械或人工搬运方式，由短暂存放场地依据各部位施工内容，由特地人员(初定由现场材料员)负责，统一调配并组织人员将材料等物资运输至操作地点。4、中小型机械的布置，要处于平安环境中，要避开高空
4、物体打击的范围。5、临时电源、电线敷设要避开人员流量大的楼梯与平安出口，以与简洁被坠落物体打击的范围，电线尽量采纳架空、暗敷方式。6、本工程应着重加强现场平安管理力度，严格依据有关平安要求进行管理。7、限制粉尘设施排污、废弃物处理与噪声设施的布置。8、充分利用现有的临建设施为施工所用，尽量削减不必要的临建投入。二、施工现场临建布置现场工人住宿问题，我方将支配场外住宿，每天组织工人按统一时间进场，统一出场。同样现场办公将依据现场状况进行合理布置，保证全部管理人员常驻工地，以做到随有问题随解决，保证工程的顺当进行。开工前我方将向业主申请将在一间办公室作为我方临时办公区。同时我方将依据施工进度和施工
5、须要，在施工现场内外分别设置内、外临时材料堆放和加工区域，随着施工进展作相应调整，以便于更好的进行现场限制和管理。三、现场材料堆放、加工与运输依据本工程特点，为便利施工将依据现场实际状况，利用现场合理空地作为我方的临时运用半成品材料堆放和加工用地，施工时依据施工进度进行调整以便于满足施工须要。现场材料的运输和存放的流畅、有序，是创建良好施工条件之必需，也是体现现场管理水平、组织实力的验证。为保证施工现场材料供应有序，我公司将于现场布置临时材料周转区与现场材料堆放区。为保证材料的运用，本项工程我公司将配备足够的劳动力负责现场材料的垂直与水平运输。四、现场施工用电、用水布置1、现场临水布置施工临时
6、用水、消防用水依据业主要求统一规划设置。施工用水在业主规定位置水管接出，依据业主指定位置设置给水点，供施工用，接口处设置专用接水容器便于接水防止外溢。既满足施工用水又可满足消防用水。2、现场临电布置依据相关规范要求，对施工现场配电系统均采纳三相五线制，施工用电采纳三级电箱、两极爱护。施工机具做到一机一闸一保险，保证施工用电平安。附表一：施工总平面图附表二临时用地表用途面积（平方米）位置需用时间工具房和库房50详见施工平面布置图施工期间材料堆放区150详见施工平面布置图施工期间办公室25详见施工平面布置图施工期间工人宿舍120详见施工平面布置图施工期间食堂45详见施工平面布置图施工期间第三章施工
7、技术方案一、电缆、照明线路施工技术措施1、施工流程1）施工打算f预制加工管煨弯、支架、吊架f确定盒、箱与固定点位置f支架、吊架固定一盒箱固定一管线敷设与连接一变形缝处理一接地处理2）塑料电气明管敷设的施工程序为：施工打算一确定盒、箱与固定点位置一支架、吊架制作安装一管线敷设与连接一盒箱固定一变形缝处理2、主要施工方法和技术措施D明管敷设：a.明管敷设工艺与暗管敷设工艺相同处参见暗管敷设的施工方法。b.管弯、支架、吊架预制加工：明配管或埋砖墙内配管弯曲半径不小于管外径6倍。埋入混凝土的配管弯曲半径不小于管外径的10倍。c.测定盒、箱与固定点位置：依据施工图纸首先测出盒、箱与出线口的正确位置，然后
8、按测出的位置，把管路的垂直、水平走向拉出直线，依据规定的固定点间距尺寸要求，确定支架，吊架的具体位置。明配管中间管卡最大距离一览表配管名称管径（mm）15-2025-3232-4050-6565以上管卡键最大距离（mm）壁厚2un钢管025003500壁厚2mm钢管1/硬塑料管1000d.支、吊架的固定方法：依据本工程的结构特点，支吊架的固定主要采纳胀管法（即在混凝土顶板打孔，用膨胀螺栓固定）和抱箍法（即在遇到钢结构梁柱时，用抱箍将支吊架固定）。e.变形缝处理：穿越变形缝的配管应有补偿装置。f.接地连接：镀锌钢管管路应作整体接地连接，穿过建筑物变形缝时，接地线应有补偿装置，接头两端应用配套的接
9、地卡，采纳4mm2的双色铜芯绝缘线作跨接线。二、电在灯具施工过程中依据电气装置安装工程施工规范、接地装置施工与验收规范、建筑照明标准(GB50034-2004)进行施工和检查。1、灯具与支架安装的施工方法1.1灯具支架制作安装：灯具支架制作完成后需刷防锈底漆，再刷与环境颜色接近的油漆(1)支架固定采纳不锈钢膨胀螺栓(2)灯具支架强度应符合抗风和抗腐蚀要求(3)灯具支架的位置和角度力求隐藏并避开眩光1.2LED洗墙灯安装(1)首先用螺丝将灯具固定坚固；(2)将灯具与电源线连接坚固，不用的线头用防水胶带包好；(3)在安装接线时一个分支电源最多串接8-10台洗墙灯；或50米后另接电源线。(4)安装完
10、成后请先对安装线路进行检查，确认安装无误，无电气短路后，接通相应的限制电源；1.景观灯、庭院灯安装(1)接线说明：红、黄、蓝、绿、白单色防水软光条：产品引出两根电源线，一根是红色，一根是黑色，导线线径是22AWG,长度是150MMo红色线接电源正级，黑色线接电源负极。假如运用限制器限制，红色线接限制器输出的正级，黑色接限制器输出的负极。(2)安装说明：产品背面贴有3M双面胶。产品安装时只需撕开双面胶上面的爱护纸，贴在须要安装的位置即可。(3)安装留意事项：1)依据接线图正确的接线。2)留意产品的工作参数不能超过了极限参数表里所规定。3)产品安装的表面必需平整、干净。否则产品会脱落。4)产品安装
11、时折弯处要避开刚好在景观灯、庭院灯或其它元器件的位置，以免简洁损坏产品，影响的产品的运用寿命。5)产品在安装和运用过程中请留意防静电，不允许用锐器去触碰产品1.景观灯、庭院灯安装(1)先将景观灯、庭院灯安装到墙体或地面上：在墙体或地面上打孔，装膨胀螺钉，再装景观灯、庭院灯，用螺丝锁住；投光灯之间的安装距离依据要求而定。(2)然后将景观灯、庭院灯的3芯信号线与限制器对接、2芯电源线与开关电源对接起来。(3)景观灯、庭院灯限制器的安装；先装限制器，干脆将限制器接在景观灯、庭院灯上；(4)通电，通信号。将开关电源全部接到一条220V主电源上，然后采纳一个空气开关和时间开关；限制景观灯、庭院灯统一通电
12、；然后将主控器上的插头插在220V的电源上。(5)系统调试限制器和景观灯、庭院灯通电后；如有部分灯的程序不动，或个别灯不能正常运作；将不良的景观灯、庭院灯取下，换上后备管，直到正常运作。注：景观灯、庭院灯信号与电源对接处建议涂上一层防水胶，以免影响灯具正常工作。三、插座、开关1、插座安装必需符合下列要求：(1)插座安装高度须符合施工规范的要求，同一室内安装的插座高度一样。(2)落地插座必需有爱护盖板。(3)同一回路插座数量不超过10个(组)。2、开关安装连接要点：(1)开关安装位置便于操作，距地面高度必需符合施工规范的要求；成排安装的开关高度一样。(2)同一场所开关的切断位置一样，且操作敏捷，
13、接点接触牢靠。(3)漏电开关(漏电爱护器)接地正确牢靠。接地的检验评定参照有关规定。3、插座、开关安装连接要点：(1)器具安装坚固端正，位置正确。(2)安装器具的盖板端正，紧贴基底饰面，四周无缝隙；接线盒固定坚固。(3)漏电开关测试按钮工作灵敏、通断牢靠。(4)指示灯应正确显示电气器具的工作状态。(5)器具表面清洁美观，附件齐全。四、配电箱工艺流程：配电箱(盘)安装要求一弹线定位明、暗安装一箱内组装一箱(盘固定f配线检查。配电箱（盘）安装要求：1、配电箱应安装在平安、干燥、易操作的场所安装时底口距地1.6叫明装时底口距地1.6mo在同一建筑物内同类箱的高度应一样允许偏差为IOmmo2、安装配电
14、箱（盘）所需的木砖与铁件等均应预埋。挂式配电箱电箱（盘）应采纳金属膨涨螺栓固定。3、配电箱（盘）上配线需排列整齐并绑扎成束在活动部位应当两端固定。盘面引出与引进的导线应留有适当余量以便于检修。4、配电箱盘上的电源指示灯，其电源应接至总开关的外侧并应装单独熔断器电源侧。接零系统中的零线应在箱体引入线处或末端做好重复接地。5、零母线在配电箱（盘）上应用端子板分路，零线端子板分路排列位置应与熔断器相对应。6、配电器上的母线应套上的母线应套上有黄（A相）绿（B相）红（C相）黑（D相）等颜色色带双色线为爱护地线黄绿也称PE线。7、配电箱上具仪表应坚固平整、整齐、间距匀称、铜端子无松动起闭敏捷零部件齐全。
15、8、配电箱（盘）安装应坚固、平正其垂直度允许偏差为3mmo五、联动调试1、电气照明器具应以系统进行试电运行，系统内的全部照明灯具均得开启，同时投入运行，运行时间为24小时。2、全部照明灯具通电运行起先后，要与时用钳流表、万用表测量系统的电源电压与负荷电流，并做好记录。试运行过程中每隔8小时还需测量记录一次，直到24小时运行完为止。二、沥青路面工程施工技术措施1、施工打算1、主要机械设备（1）履带式沥青混凝土摊铺机、轮胎式沥青混凝土摊铺机。（2）压实机械：614t双轮钢筒振动压路机，1620t轮胎式压路机，l2t手扶式小型振动压路机。（3）其他机械：铳刨机、运输车、铲车、水车、加油车、路面切缝机。2、施工与检测工具（1）施工工具：平铁锹、耙子、小火车、浮动机准梁、筛子、墩锤、烙铁、手锤、测墩、铝合金导梁、钎子、绕线支架、紧线器、喷灯。(2)检测工具：3m直尺、测平车、核子仪、取芯机、数显测温计
