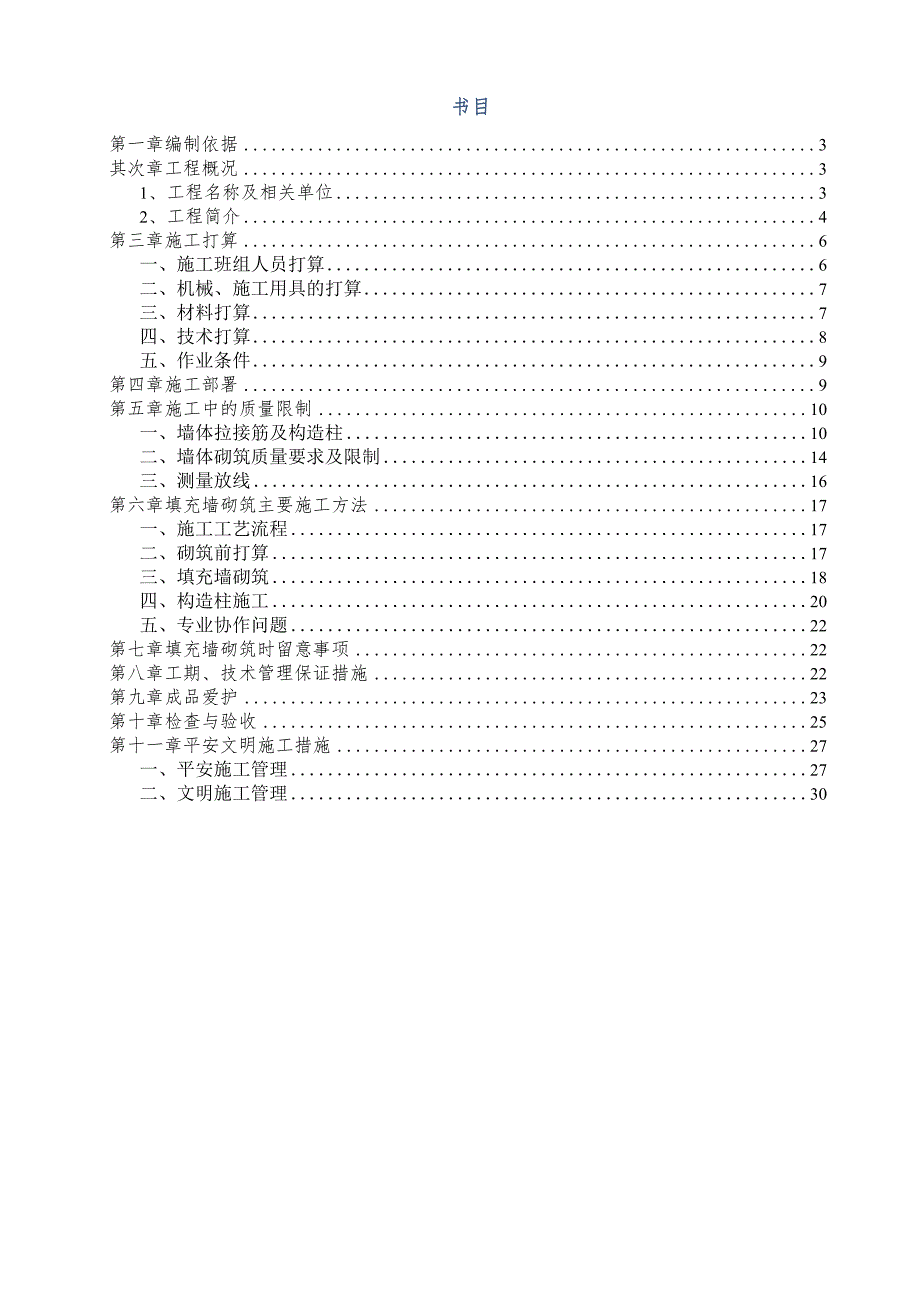

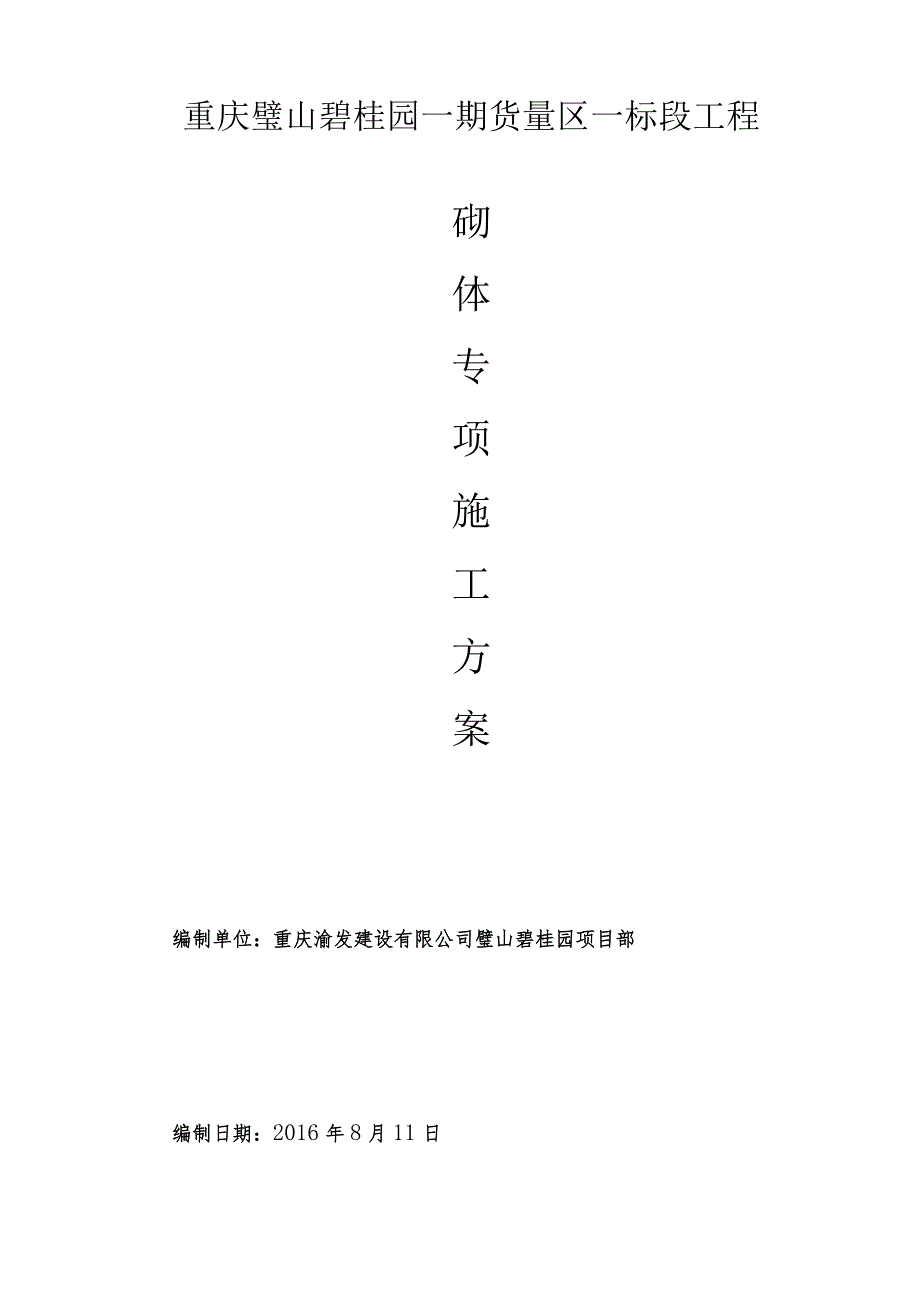

1、重庆璧山碧桂园一期货量区一标段工程砌体专项施工方案编制单位：重庆渝发建设有限公司璧山碧桂园项目部编制日期：2016年8月11日书目第一章编制依据3其次章工程概况31、工程名称及相关单位32、工程简介4第三章施工打算6一、施工班组人员打算6二、机械、施工用具的打算7三、材料打算7四、技术打算8五、作业条件9第四章施工部署9第五章施工中的质量限制10一、墙体拉接筋及构造柱10二、墙体砌筑质量要求及限制14三、测量放线16第六章填充墙砌筑主要施工方法17一、施工工艺流程17二、砌筑前打算17三、填充墙砌筑18四、构造柱施工20五、专业协作问题22第七章填充墙砌筑时留意事项22第八章工期、技术管理保证

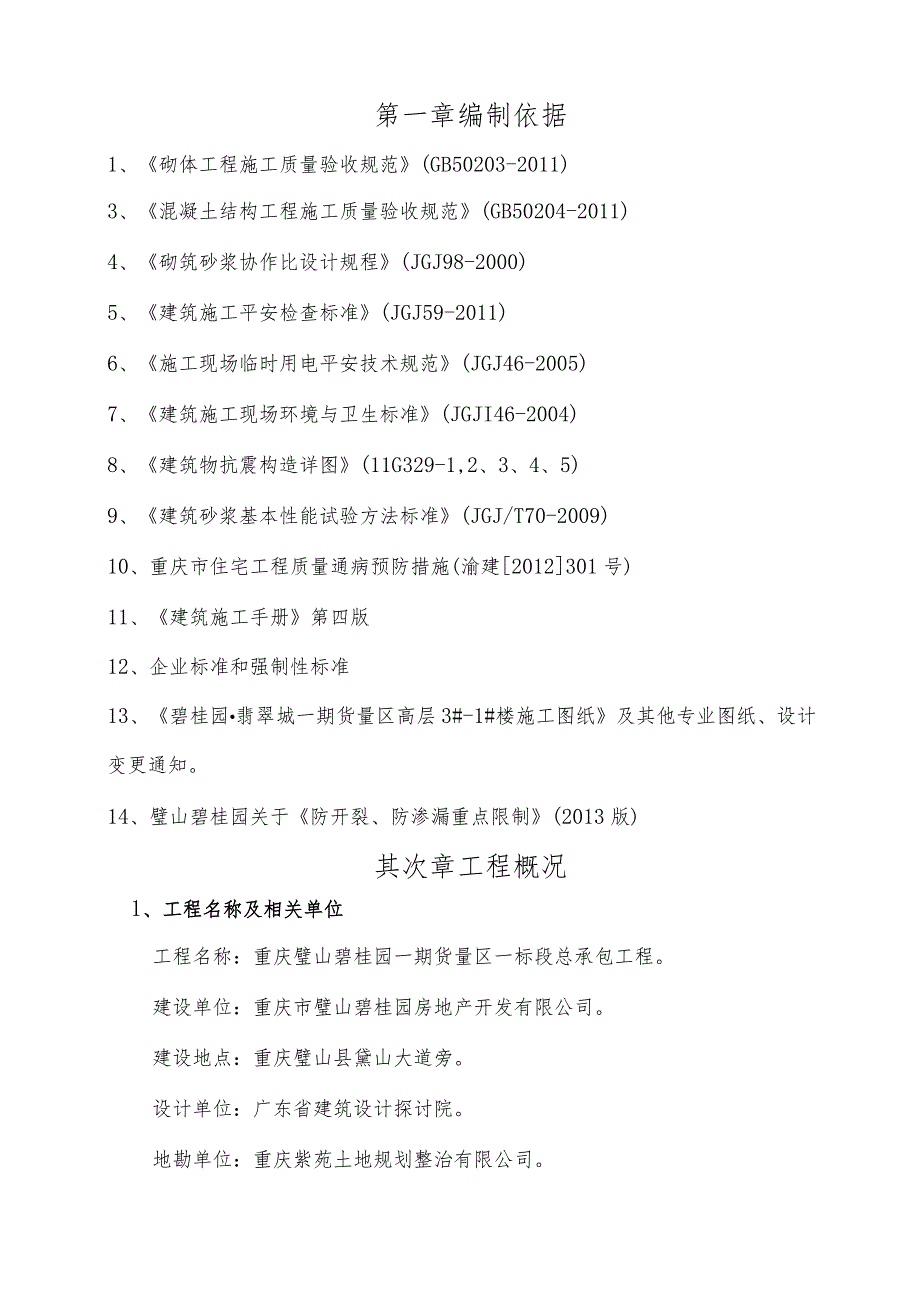

2、措施22第九章成品爱护23第十章检查与验收25第十一章平安文明施工措施27一、平安施工管理27二、文明施工管理30第一章编制依据1、砌体工程施工质量验收规范(GB50203-2011)3、混凝土结构工程施工质量验收规范(GB50204-2011)4、砌筑砂浆协作比设计规程(JGJ98-2000)5、建筑施工平安检查标准(JGJ59-2011)6、施工现场临时用电平安技术规范(JGJ46-2005)7、建筑施工现场环境与卫生标准(JGJI46-2004)8、建筑物抗震构造详图(11G329-1,2、3、4、5)9、建筑砂浆基本性能试验方法标准(JGJ/T70-2009)10、重庆市住宅工程质量通
3、病预防措施(渝建2012301号)11、建筑施工手册第四版12、企业标准和强制性标准13、碧桂园翡翠城一期货量区高层3#-1#楼施工图纸及其他专业图纸、设计变更通知。14、璧山碧桂园关于防开裂、防渗漏重点限制(2013版)其次章工程概况1、工程名称及相关单位工程名称：重庆璧山碧桂园一期货量区一标段总承包工程。建设单位：重庆市璧山碧桂园房地产开发有限公司。建设地点：重庆璧山县黛山大道旁。设计单位：广东省建筑设计探讨院。地勘单位：重庆紫苑土地规划整治有限公司。监督单位：重庆市璧山县质量监督站。监理单位：中山火炬建设监理有限公司。施工单位：重庆渝发建设有限公司。2、工程简介本工程位于重庆市璧山县黛山
4、大道旁，重庆市璧山碧桂园一期货量区一标段总承包工程，由高层10栋和地下车库组成。总建筑面积约200000m2.1）、建筑简介3#-12#栋为高层，建筑高度为104.92米，建筑层数：30/32层，总建筑面积：20000Om2。防潮层以下墙体、卫生间及门窗洞口等收边部位墙体采纳200厚烧结页岩空心砖配砖砌筑。2）、结构简介本项目高层主体结构形式均为框架-剪力墙结构。设计运用年限为50年;抗震设防烈度为6度。别墅建筑结构平安等级为二级，耐火等级为二级。框架抗震等级为四级，剪力墙抗震等级为三级。柱强度等级C20。3）墙体类型及材料一、外墙砌体工程概况1、外墙除图纸注明外均采纳20Onml厚壁外墙烧结
5、页岩空心砖（孔洞率不小于25%）O2、外墙边距轴线IoOnIn1,填充墙砌体墙外侧贴厚20mmBl级难燃挤塑聚苯板。3、采纳M5.0砂浆砌筑；女儿墙砌体均采纳烧牢固心砖砌体，砌筑时考虑屋面施工方案中泛水收口高度，预留防水层收口做法凹槽。4、构造柱纵筋采纳植筋与舲结构连接。二、内墙砌体工程概况1、内墙除图纸注明外均采纳20OnInl厚壁外墙烧结页岩空心砖（孔洞率不小于25%）,局部管井隔墙及部分隔墙为100mm厚烧结页岩空心砖（孔洞率不小于25%）,卫生间四周墙角均现浇300mm高、同墙体厚度C25素硅混凝土上反台。2、内隔墙未注明部位均为居轴线中，未注明门跺距硅柱墙外皮为100mm宽。3、采纳
6、M5、M3.5砂浆砌筑；地下室内墙墙身防潮层：室内地坪向下50mm范围做20Cnl厚1:2水泥砂浆防潮层，内掺3%5%防水剂。4、消火栓箱详细部位详建筑图及安装专业图纸。5、内墙留洞详安装专业墙体预留洞口布置图。砌筑形式及材料做法砌筑形式及详细材料做法详下表2.4-1、2.4-2：表2.4T地下室隔墙砌筑形式及材料作法表隔墙位置隔墙材料隔墙备注地下室砌体墙基一般烧结砖200m完成面以地下室砌体墙烧结页岩空200m表2.4-2地上隔墙砌筑形式及材料作法表隔墙位置隔墙材料隔墙厚度备注墙体基础一般烧结砖20010053mm特殊部位内隔砌体墙烧结页岩空心豉200mm厚壁外墙砌体烧结页岩空心砖200mm
7、卫生间、管井烧结页岩空心砖100mm第三章施工打算一、施工班组人员打算1、整个工程砌体分项工程施工依据每栋、车库按沉降缝划分施工段。2、工期目标要求，高层砌体分项工程每栋主体完工后30天完成。3、为了有效的保证工期目标的实现，砌体分项工程插入施工前，各负责砌体分项施工的施工员，做好施工前的技术交底方面的工作，打算有较强技术实力的劳务班组担当砌体工程施工。4、人员支配砌体工程施工人员支配详下表：表砌体工程施工人员数量及工种列表序号工种人数施工内容1瓦工20砌筑施工2混凝土工10浇筑构造柱、圈梁、过梁等部位混凝土3钢筋工10绑扎构造柱、圈梁、过梁、等部位钢筋4模板工10支设构造柱、圈梁、过梁、等部
8、位模板5普工40协作各技术工种施工，保持施工现场清洁6测量3墙体轴线及标高放测、复核7平安员3监督、订正现场担心全状态的行为，下达规范指令8电工3负责整个现场施工中用电行为，确保用电规范、平安二、机械、施工用具的打算1、主要机具：拌砂浆机、施工电梯、塔吊、钢筋切断机、钢筋调直机、50插入式振捣棒等。2、主要工具：1、测量、放线、检验：皮数杆、水准仪、经纬仪、2m靠尺、楔形塞尺、托线板、线坠、百格网、钢卷尺、水平尺、小线、砂浆试模、磅秤等。2、施工操作：应备有大铲、瓦刀、灰槽、泥桶、砖夹子、筛子、运豉车、灰浆车、翻斗车、扫帚。3、砌体分项工程施工中，每栋楼各打算1台砂浆搅拌机，斗车各打算15辆以
9、上4、砌体施工时，高层区采纳塔式人货施工电梯作为垂直运输工具。5、机具设备支配：砌体工程所用机具支配详下表：表砌筑施工所用机具支配序号机械名称单位数量备注1砂浆搅拌机台9搅拌站2施工电梯台9安装于主楼3钢筋切断机台9安装于钢筋加工场450插入式振捣棒台9存放于仓库5钢筋调直机台9安装于钢筋加工场三、材料打算烧结空心砖采纳M5.0砌筑砂浆、烧结配砖、HRB400级中12钢筋、HPB300级6.5钢筋、15mm厚木胶板、木方、对拉螺栓、石子等；混凝土采纳商品混凝土。1、砂：砂应采纳长江砂，不得含有草等杂物，砂的含泥量不应超过5%；不得运用山砂配置砂浆。2、水：采纳自来水。3、外加剂：掺量应通过试验
10、确定。4、水泥进场运用前，应按规定对其强度、安定性进行复检；不同品种的水泥，不得混合运用；施工时应在具备合格证及送检合格后才能施工。5、砖进场应有合格证，并按规范要求抽样送检；砖的品种、强度等级必需符合设计要求，并应规格一样。6、砌筑砂浆协作比由检测中心试验室供应，施工时应严格称量精确，以保证砂浆的强度。协作比采纳重量比，用标示牌悬挂在搅拌机旁边醒目处。7、材料支配砌体工程所用材料支配详下表表砌体工程施工所用材料支配序号材料名称单位数量备注1烧结页岩空心砖m37500用于主楼、裙楼及附楼2M5.0、M3.5砌筑砂浆m320005C25混凝土m3600用于砌体结构圈过梁6HRB400级12钢筋t
11、150构造柱、圈梁纵筋7HPB300级6.5钢筋t10构造柱箍筋及拉结筋四、技术打算1、细致阅读图纸会审、施工图纸，复核设计做法是否符合现行国家规范的要求以及碧桂园关于两防的工程质量要求。2、复核建筑物标高是否引自标准水准点或设计指定的水准点。3、施工前应编制施工方案和技术交底，应先做样板，经质监站、业主及监理单位认可后全面施工。4、细致批阅图纸，对于图纸中的难点、重点进行提议、探讨、确定，确定相应做法。5、M5.O砌筑砂浆协作比、C20混凝土配比均已供应，相关产品及合同质检备案已完善；6、墙体安装预留洞布置方案确定，并由安装专业交底至土建专业五、作业条件1、对进场的烧结页岩空心砖、烧结配豉型
12、号、规格、数量、质量和堆放位置等已经进行检查、验收，满意施工要求。2、所需机具设备已打算就绪，并已安装就位3、墙体基层已经清扫干净，并在基层上弹出纵横墙轴线、边线、门窗洞口位置线及其它尺寸线，轴线、墙身线、门窗洞口线等已并经过技术核验。4、在墙、柱等处已设立皮数杆，并办好预检手续。5、上道工序已阅历收合格，并办理交接手续。6、砌筑砂浆和浇筑用混凝土依据设计要求，经试验确定协作比。7、随砌随搭好的脚手架、垂直运输机具打算就绪。8、施工人员已经接受进场三级平安教化工作，并且学习并驾驭施工技术、平安交底内容第四章施工部署依据本工程实际施工状况，施工电梯安装调试好后起先砌筑。因此在砌体工程大面积绽开之
13、前，在每栋2层分别砌筑样板层，待建设、设计、监理、施工单位验收合格后再大面绽开，然后随混凝土结构施工进度逐层施工。第五章施工中的质量限制依据砌体工程施工验收规范GB50203-2011,多孔石专砌体结构技术规范JGJ137-2001,框架轻质填充墙构造图集西南G701（二），进行砌体分项工程的施工过程限制和质量检查。一、墙体拉接筋及构造柱1、构造柱的设置（I）构造柱设置的主要位置：填充墙（含电梯间隔音墙）长度大于5m,或墙长超过2倍层高时，应设置钢筋碎构造柱，构造柱中心距外墙不大于3m,内墙不大于4m.阳台及砖砌拦河、天面女儿墙，每隔3米及转角处均设置构造柱，构造柱应伸入拦河或女儿墙顶与现浇压
14、顶整体浇筑在一起。露台分户墙蒸压灰砂砖砌筑、设置压顶梁，墙端设置构造柱。宽度大于或等于2.4m的洞口两侧，以及长度超过2.5m独立墙体端部，应设置钢筋混凝土构造柱。窗台长度大于3m时，应在墙中部设置钢筋碎构造柱，构造柱中心距不大于3m。墙长大于墙高，且端部无柱时，应在墙端部设置钢筋碎构造柱。窗间墙宽小于600mm,且无横向墙连接，两边必需设置构造柱。（2）对于多、高层阳台构造柱，可同结构梁一同浇筑，但必需确保顶端（结构梁底）为较接，柱顶内外钢筋45交叉即可形成较接；（3）加气砂砌块外墙与其他材质墙体相接处须设置构造柱。2、硅边框的设置要求（1）外墙宽度大于1.2m且小于2.4m的洞口，内墙宽度大于L5m且小于2.4m的洞口（厨房门洞除外）两侧，应设置碎边框。（2）若设计无要求时，碎边框截面为IoCmX墙宽、碎标号C20、内配210,拉结筋2（P6200（与砌体拉结筋一并设置）。（3）门、洞口柱筋底部在结构板或梁上植筋生根；窗柱可在窗台压顶梁上生根；上部
