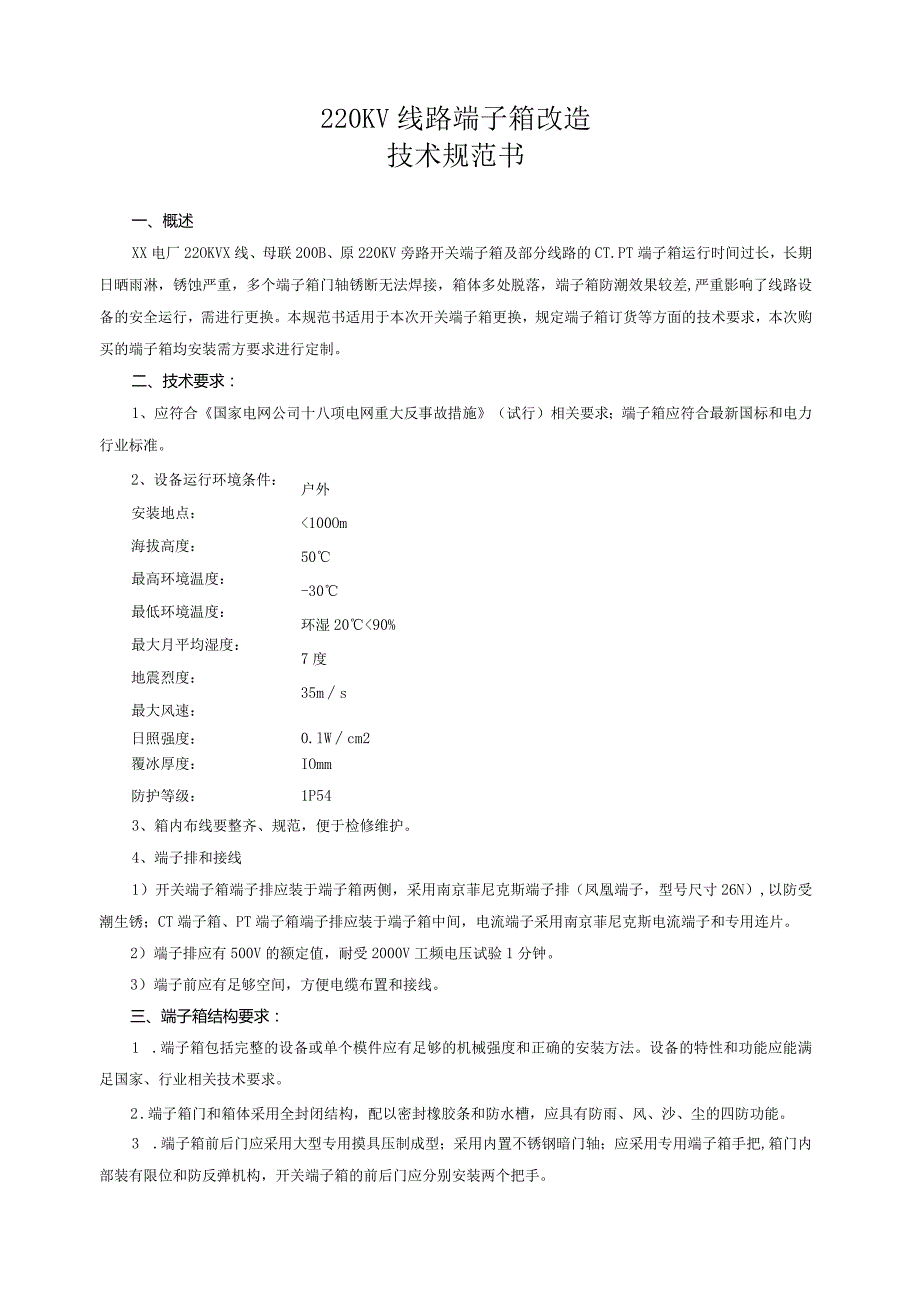

1、XX发电厂220KV线路端子箱改造技术规范书202X年X月220KV线路端子箱改造技术规范书一、概述XX电厂22OKVX线、母联200B、原220KV旁路开关端子箱及部分线路的CT.PT端子箱运行时间过长，长期日晒雨淋，锈蚀严重，多个端子箱门轴锈断无法焊接，箱体多处脱落，端子箱防潮效果较差,严重影响了线路设备的安全运行，需进行更换。本规范书适用于本次开关端子箱更换，规定端子箱订货等方面的技术要求，本次购买的端子箱均安装需方要求进行定制。二、技术要求：1、应符合国家电网公司十八项电网重大反事故措施（试行）相关要求；端子箱应符合最新国标和电力行业标准。2、设备运行环境条件：安装地点：海拔高度：最高
2、环境温度：最低环境温度：最大月平均湿度：地震烈度：最大风速：户外100Om50-30环湿2090%7度35ms日照强度：0.lWcm2覆冰厚度：IOmm防护等级：1P543、箱内布线要整齐、规范，便于检修维护。4、端子排和接线1）开关端子箱端子排应装于端子箱两侧，采用南京菲尼克斯端子排（凤凰端子，型号尺寸26N）,以防受潮生锈；CT端子箱、PT端子箱端子排应装于端子箱中间，电流端子采用南京菲尼克斯电流端子和专用连片。2）端子排应有500V的额定值，耐受2000V工频电压试验1分钟。3）端子前应有足够空间，方便电缆布置和接线。三、端子箱结构要求：1 .端子箱包括完整的设备或单个模件应有足够的机械

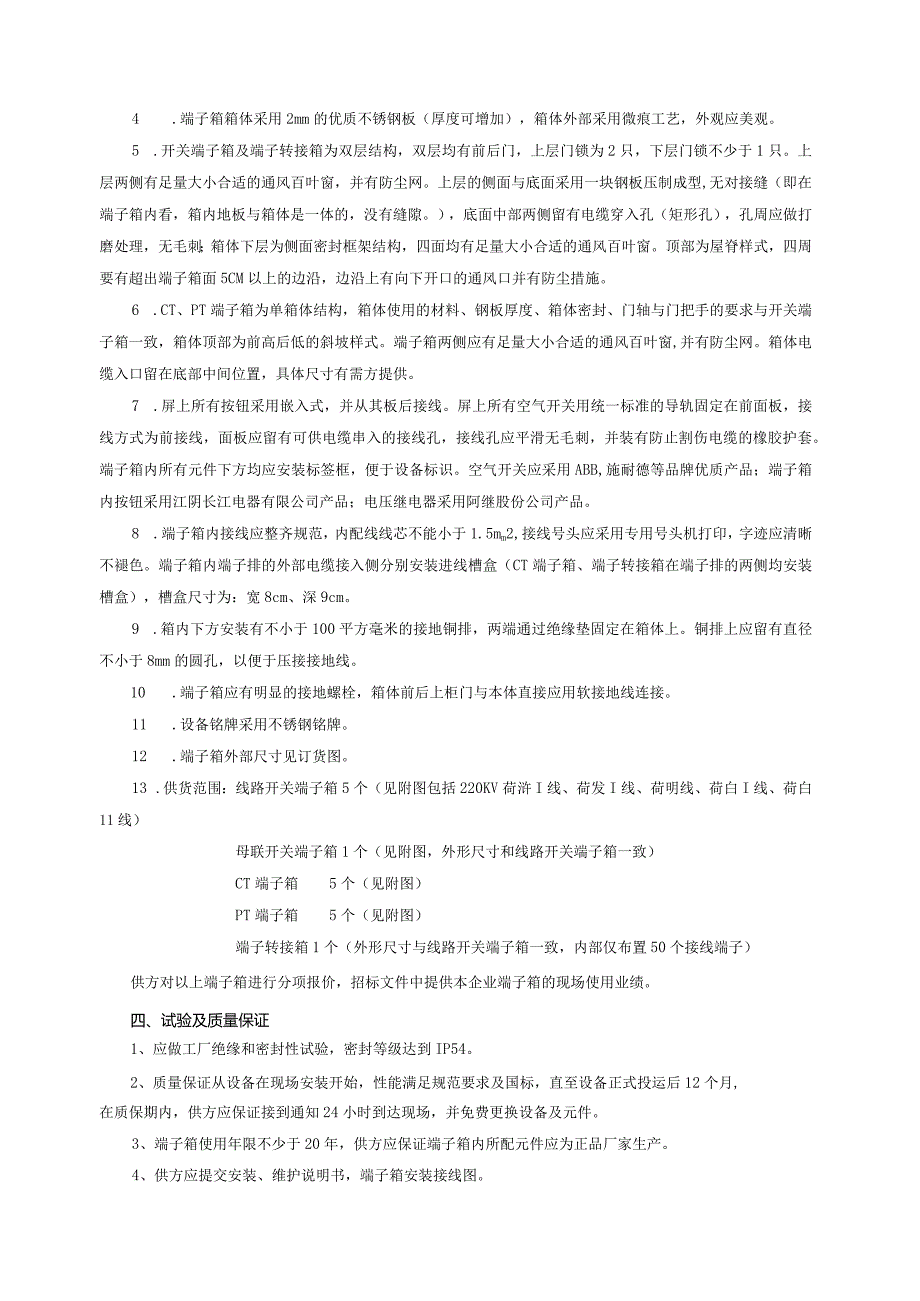

3、强度和正确的安装方法。设备的特性和功能应能满足国家、行业相关技术要求。2 .端子箱门和箱体采用全封闭结构，配以密封橡胶条和防水槽，应具有防雨、风、沙、尘的四防功能。3 .端子箱前后门应采用大型专用摸具压制成型；采用内置不锈钢暗门轴；应采用专用端子箱手把,箱门内部装有限位和防反弹机构，开关端子箱的前后门应分别安装两个把手。4 .端子箱箱体采用2mm的优质不锈钢板（厚度可增加），箱体外部采用微痕工艺，外观应美观。5 .开关端子箱及端子转接箱为双层结构，双层均有前后门，上层门锁为2只，下层门锁不少于1只。上层两侧有足量大小合适的通风百叶窗，并有防尘网。上层的侧面与底面采用一块钢板压制成型,无对接缝（
4、即在端子箱内看，箱内地板与箱体是一体的，没有缝隙。），底面中部两侧留有电缆穿入孔（矩形孔），孔周应做打磨处理，无毛刺；箱体下层为侧面密封框架结构，四面均有足量大小合适的通风百叶窗。顶部为屋脊样式，四周要有超出端子箱面5CM以上的边沿，边沿上有向下开口的通风口并有防尘措施。6 .CT、PT端子箱为单箱体结构，箱体使用的材料、钢板厚度、箱体密封、门轴与门把手的要求与开关端子箱一致，箱体顶部为前高后低的斜坡样式。端子箱两侧应有足量大小合适的通风百叶窗,并有防尘网。箱体电缆入口留在底部中间位置，具体尺寸有需方提供。7 .屏上所有按钮采用嵌入式，并从其板后接线。屏上所有空气开关用统一标准的导轨固定在前面
5、板，接线方式为前接线，面板应留有可供电缆串入的接线孔，接线孔应平滑无毛刺，并装有防止割伤电缆的橡胶护套。端子箱内所有元件下方均应安装标签框，便于设备标识。空气开关应采用ABB,施耐德等品牌优质产品；端子箱内按钮采用江阴长江电器有限公司产品；电压继电器采用阿继股份公司产品。8 .端子箱内接线应整齐规范，内配线线芯不能小于1.5mm2,接线号头应采用专用号头机打印，字迹应清晰不褪色。端子箱内端子排的外部电缆接入侧分别安装进线槽盒（CT端子箱、端子转接箱在端子排的两侧均安装槽盒），槽盒尺寸为：宽8cm、深9cm。9 .箱内下方安装有不小于100平方毫米的接地铜排，两端通过绝缘垫固定在箱体上。铜排上应
6、留有直径不小于8mm的圆孔，以便于压接接地线。10 .端子箱应有明显的接地螺栓，箱体前后上柜门与本体直接应用软接地线连接。11 .设备铭牌采用不锈钢铭牌。12 .端子箱外部尺寸见订货图。13 .供货范围：线路开关端子箱5个（见附图包括220KV荷浒I线、荷发I线、荷明线、荷白I线、荷白11线）母联开关端子箱1个（见附图，外形尺寸和线路开关端子箱一致）CT端子箱5个（见附图）PT端子箱5个（见附图）端子转接箱1个（外形尺寸与线路开关端子箱一致，内部仅布置50个接线端子）供方对以上端子箱进行分项报价，招标文件中提供本企业端子箱的现场使用业绩。四、试验及质量保证1、应做工厂绝缘和密封性试验，密封等级
7、达到IP54。2、质量保证从设备在现场安装开始，性能满足规范要求及国标，直至设备正式投运后12个月,在质保期内，供方应保证接到通知24小时到达现场，并免费更换设备及元件。3、端子箱使用年限不少于20年，供方应保证端子箱内所配元件应为正品厂家生产。4、供方应提交安装、维护说明书，端子箱安装接线图。5、设备到货时，供方向需方提供资料一式4套，所有资料均注名XX电厂专用。五、联络供方根据技术规范书和技术协议对需方端子箱进行设计，包括端子箱的外形、内部元件配置、按钮接线等，在图纸经需方认可后方可进行生产。六、装运供方应负责将设备运到现场。装置制造完成并通过试验后应及时包装，应得到切实的保护和铁路、公路
8、或海运部门的有关规定。所有按合同提供的货物应小心、正确、牢固地进行装箱，以使货物能耐受长距离的运输及多次装卸。供方应根据货物的不同特性和要求,采取防护性措施,保证货物不受潮、淋、震、锈、腐、损坏或被盗。使货物安全运抵安装现场。随产品提供的技术资料应完整无缺。七、说明本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合本规范书和工业标准的优质产品；供方应以书面形式对本规范书的条文提出异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述，否则意味着供方提供的设备（或系统）完全符合本规范
9、书的要求。八、供货时间合同签订后1个月内供货。180Crn66Cm56CmSsminfllllllmin37cmjf137cmE4cm/7777777777777736cmLIU8cm20cmCl鼾辄潮c三三PT三teOCM4T三1G三三3G三OS3G三三3G三*。133DK三W三O220KV背浒I线、背发I线、带明缘黄白I线、黄白u线开关埔子箱正韶DIOiI2IOJA3104103C56IMA713388133C9101271112912131021415IOf2W618233B1923JC2021IOri23701产62526927279292893129933JO935319373293
10、9234A6O1,AfiOIi36A60237A72238N600妁40734417314275543735447374546801o4809498115092So5192552YSJ画M回5657585960福I5.3TJ143fl67。0,04觥IM2m4D971(IID961AlJ62AlAlISA1G-2965Bl科Bl67Bl10-4AeeOWCl$70Cl10-61727374A2ISA乃A8832SA76烟4取77A854SA78产NdOIoNdOIi81NdOI82K8018302880286L8788880389B049088059192881193B8121-3994881
11、3IHAJ95961-49788141HA4-498B815ITA9988212-3Q100222HAOlOI2-4102B232H/5-410388242TA3-4104B832JHAI105W33TA0106O1&107106Ig110?111J88061123880IU0114906115J990116117118IIg120设备表符号名称型式技术特性数量备注开关端子箱1HA2HA3HA的蚓LA18-22220V3fctITA2TA3TA分即LA18-22220V31SA2SA3SA林姆LA18-22220V3ft2DK3DK料母关C65N3P100A400V2IDK军好关C65N3P30A400V*YJ电DY-25C/60C100V1220KV荷浒I线、荷发I线、荷明线、荷白I线、荷白线开关端子箱背面图IHA1G三三220KV母贬OOB开关端子蒲正面面用XlIOTC?1WG62c3IOlG4IC6C5IIK?6IUCA7OT801,901,108
