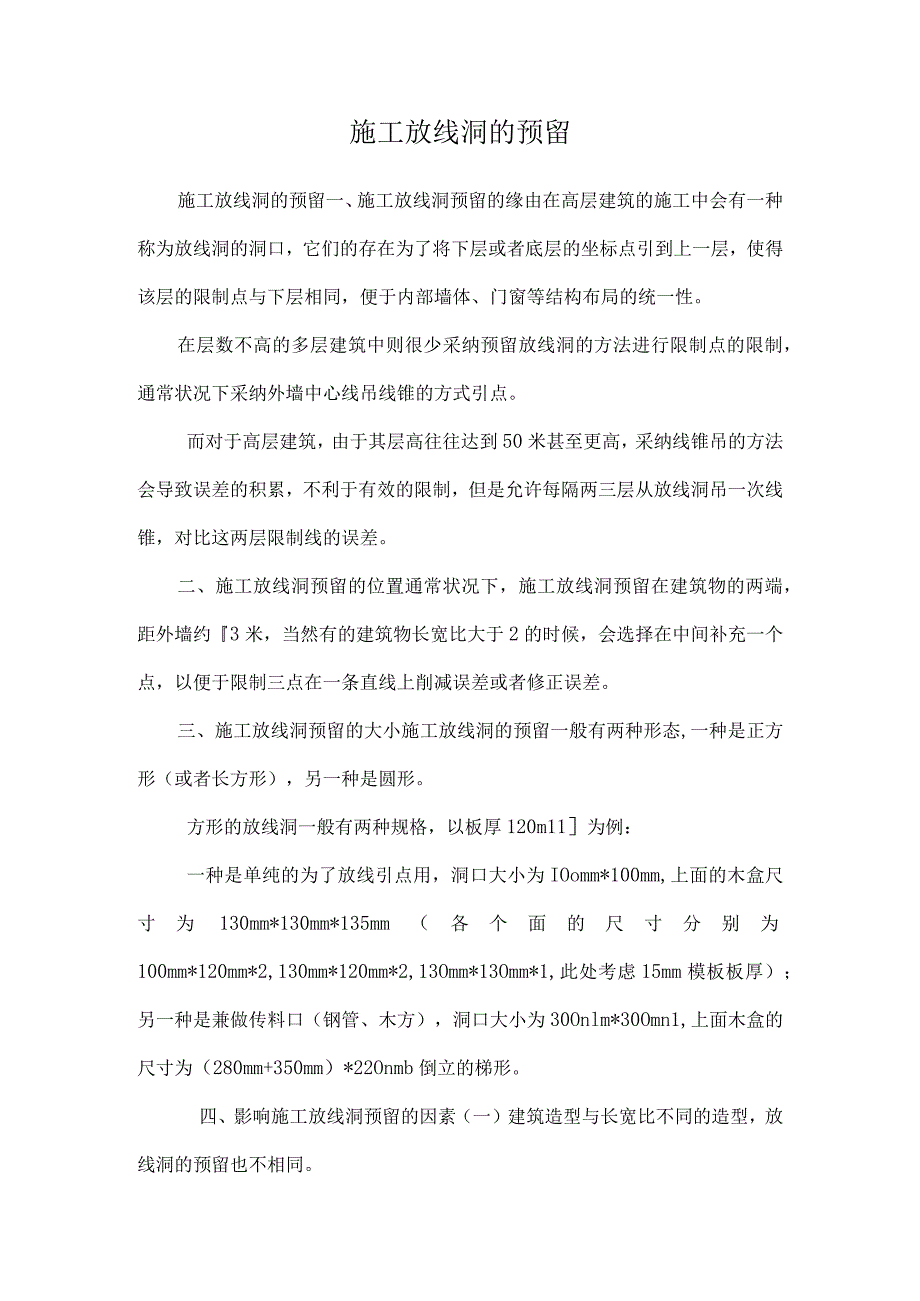

1、施工放线洞的预留施工放线洞的预留一、施工放线洞预留的缘由在高层建筑的施工中会有一种称为放线洞的洞口，它们的存在为了将下层或者底层的坐标点引到上一层，使得该层的限制点与下层相同，便于内部墙体、门窗等结构布局的统一性。在层数不高的多层建筑中则很少采纳预留放线洞的方法进行限制点的限制，通常状况下采纳外墙中心线吊线锥的方式引点。而对于高层建筑，由于其层高往往达到50米甚至更高，采纳线锥吊的方法会导致误差的积累，不利于有效的限制，但是允许每隔两三层从放线洞吊一次线锥，对比这两层限制线的误差。二、施工放线洞预留的位置通常状况下，施工放线洞预留在建筑物的两端，距外墙约3米，当然有的建筑物长宽比大于2的时候，
2、会选择在中间补充一个点，以便于限制三点在一条直线上削减误差或者修正误差。三、施工放线洞预留的大小施工放线洞的预留一般有两种形态,一种是正方形（或者长方形），另一种是圆形。方形的放线洞一般有两种规格，以板厚120m11为例：一种是单纯的为了放线引点用，洞口大小为IOomm*100mm,上面的木盒尺寸为130mm*130mm*135mm（各个面的尺寸分别为100mm*120mm*2,130mm*120mm*2,13Omm*13Omm*1,此处考虑15mm模板板厚）；另一种是兼做传料口（钢管、木方），洞口大小为30Onlm*30Omn1,上面木盒的尺寸为（280mm+350mm）*22Onmb倒立的

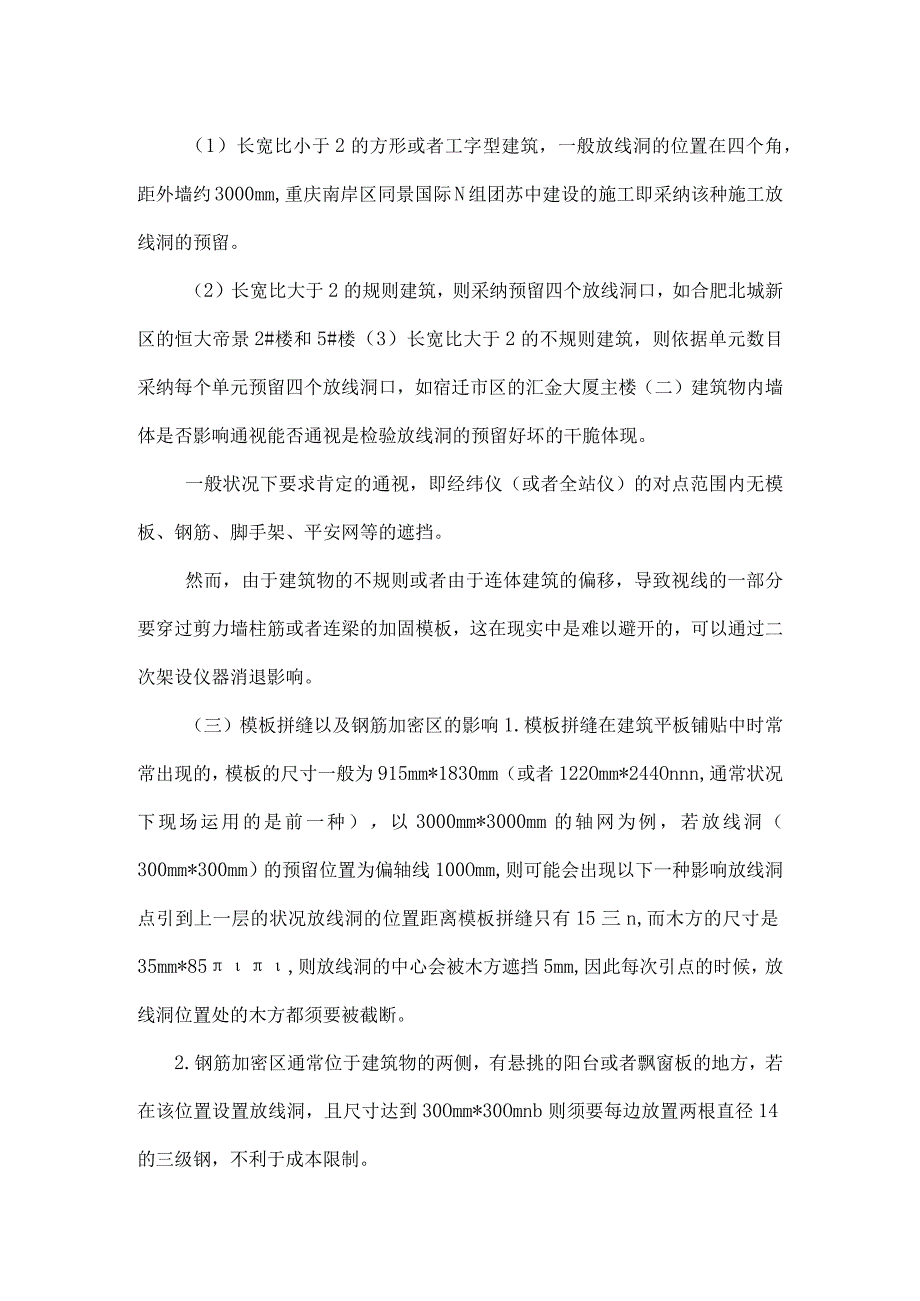

3、梯形。四、影响施工放线洞预留的因素（一）建筑造型与长宽比不同的造型，放线洞的预留也不相同。（1）长宽比小于2的方形或者工字型建筑，一般放线洞的位置在四个角，距外墙约3000mm,重庆南岸区同景国际N组团苏中建设的施工即采纳该种施工放线洞的预留。（2）长宽比大于2的规则建筑，则采纳预留四个放线洞口，如合肥北城新区的恒大帝景2#楼和5#楼（3）长宽比大于2的不规则建筑，则依据单元数目采纳每个单元预留四个放线洞口，如宿迁市区的汇金大厦主楼（二）建筑物内墙体是否影响通视能否通视是检验放线洞的预留好坏的干脆体现。一般状况下要求肯定的通视，即经纬仪（或者全站仪）的对点范围内无模板、钢筋、脚手架、平安网等的
4、遮挡。然而，由于建筑物的不规则或者由于连体建筑的偏移，导致视线的一部分要穿过剪力墙柱筋或者连梁的加固模板，这在现实中是难以避开的，可以通过二次架设仪器消退影响。（三）模板拼缝以及钢筋加密区的影响1.模板拼缝在建筑平板铺贴中时常常出现的，模板的尺寸一般为915mm*1830mm（或者122Omm*244Onnn,通常状况下现场运用的是前一种），以3000mm*3000mm的轴网为例，若放线洞（300mm*300mm）的预留位置为偏轴线100Omm,则可能会出现以下一种影响放线洞点引到上一层的状况放线洞的位置距离模板拼缝只有15三n,而木方的尺寸是35mm*85,则放线洞的中心会被木方遮挡5mm,因此每次引点的时候，放线洞位置处的木方都须要被截断。2.钢筋加密区通常位于建筑物的两侧，有悬挑的阳台或者飘窗板的地方，若在该位置设置放线洞，且尺寸达到30Omm*30Omnb则须要每边放置两根直径14的三级钢，不利于成本限制。（四）其他因素的影响L技术人员的学问以及阅历2.误差的允许范围3.施工进度的要求
