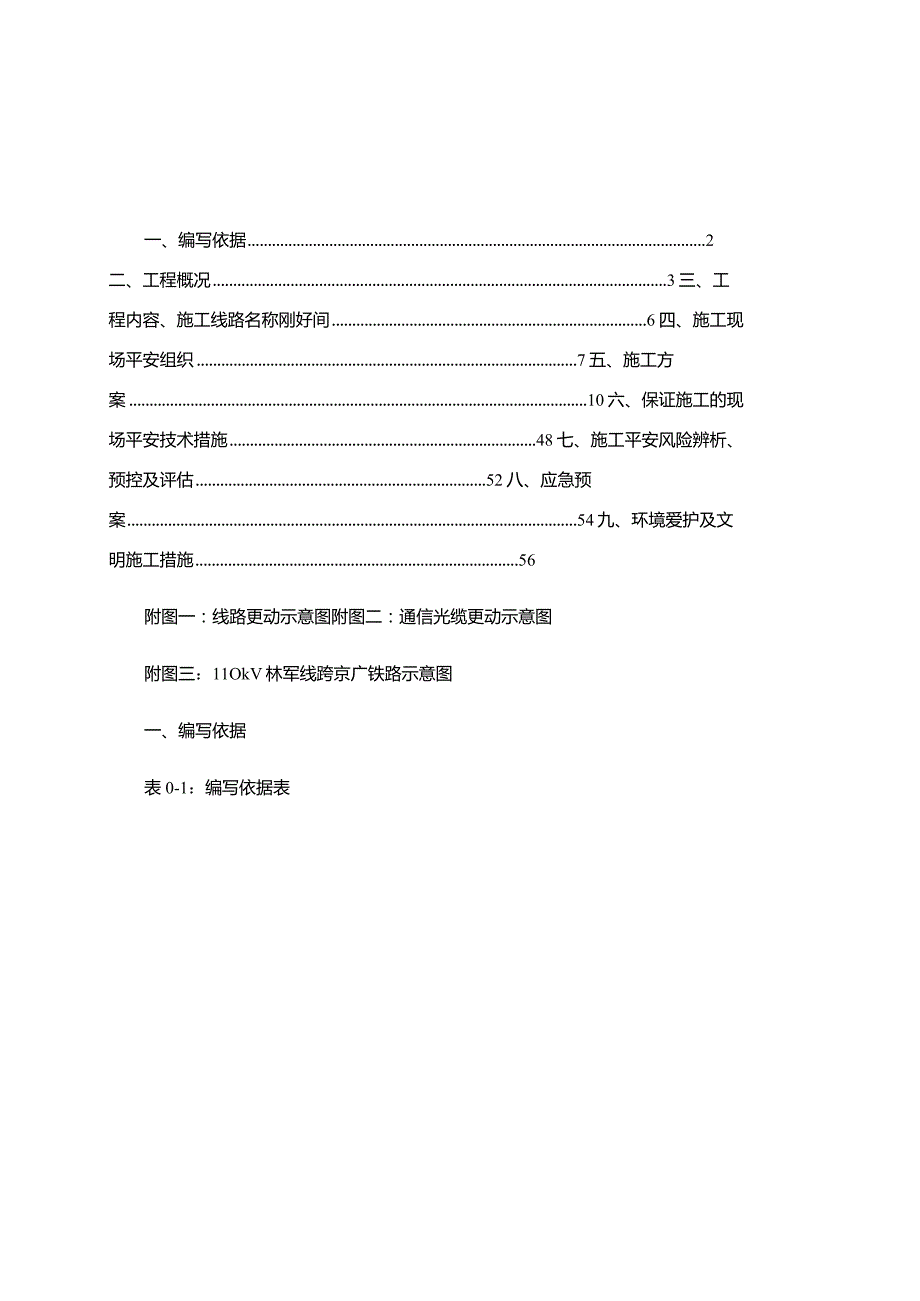

1、一、编写依据2二、工程概况3三、工程内容、施工线路名称刚好间6四、施工现场平安组织7五、施工方案10六、保证施工的现场平安技术措施48七、施工平安风险辨析、预控及评估52八、应急预案54九、环境爱护及文明施工措施56附图一：线路更动示意图附图二：通信光缆更动示意图附图三：11OkV林军线跨京广铁路示意图一、编写依据表0-1：编写依据表序qft*141t-SMkV呈空W电,路工A代健(IBJ)MIMMs1CtSHtMHJQK何Q汽貌微计，工及忖或质献花4。电馍易工机具KMymH4Sn-jH5r.6电Ajl帙分#标左SU”ETotj-mt“他-，MMY电工140*及计5*KItV/CttIM11.
2、1-2001-smv*电运电&心工!*工或及评定Jftf!DlHM-2WK10sDjn-r114”嫉电力&碍度4*1规OltIM-HWVJfB.UiA4tWJ111，Bt*xftw.n电力&路停X4MiH4电力我右工务2:*Vf.M29.2-2H415“史an及电微*耳谩Jl标OXCSCIg2-2UM方电网公司U+Ali*方电同公司11电力电产施川/加复*1电网公!It电力重该工G室台环境IfqtIJl版意日用千年*力电因公1If5Ktf.vawsftH1IBftftlt12尾舱,今得配二、工程概况2.1 工程简述本期停电施工为广州大功率机车检修基地专用变电站（和谐站）电源接入架空线工程；II

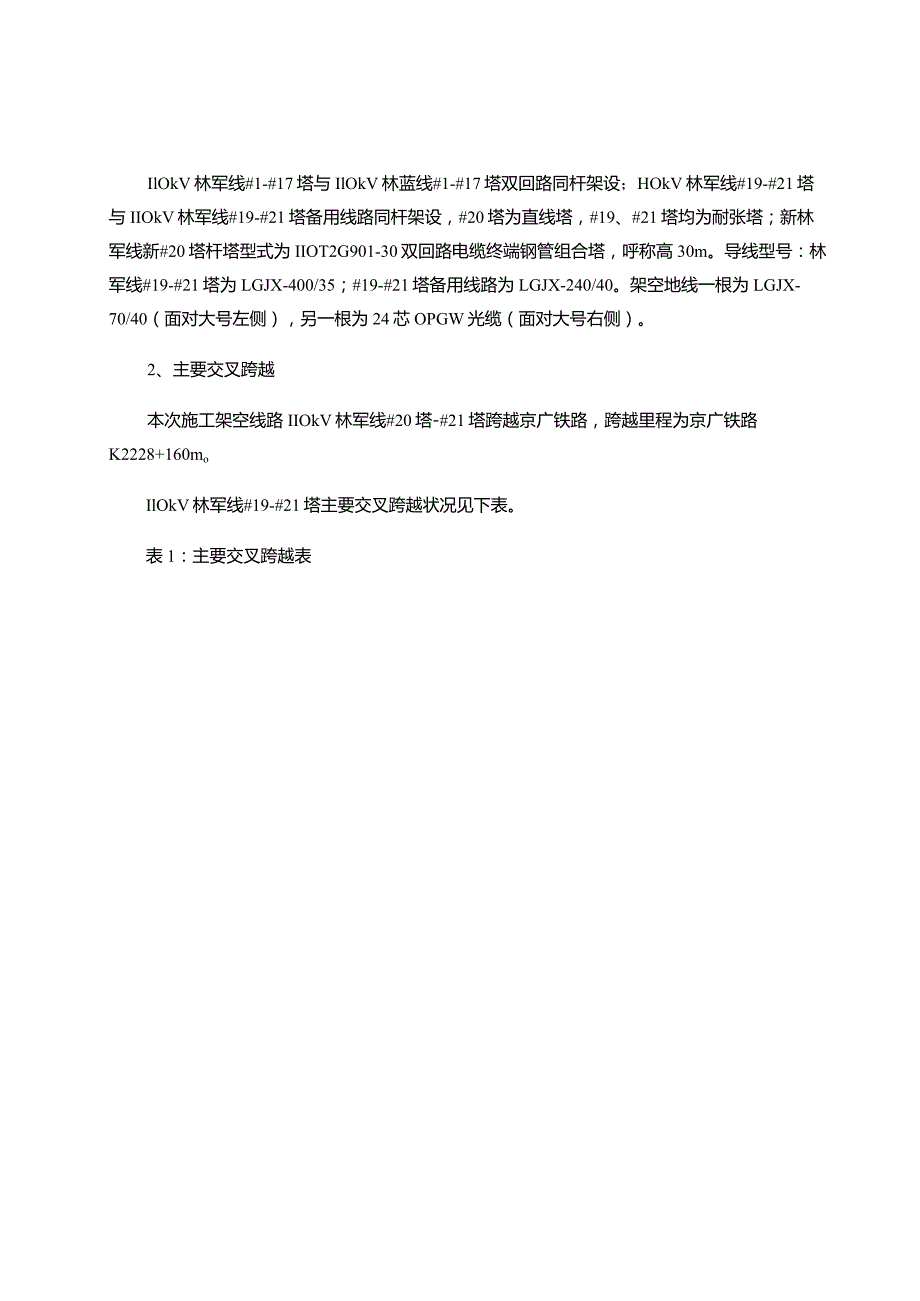

3、OkV和谐站以2回UOkV电缆线路接入电网，1回接入22OkV林益站，1回T接UOkV林益.军田线路，电缆导体截面为630mn?。和谐站T接IlOkV林军线电缆线路需新建1基电缆终端（IIOkV林军线新#20塔，型号：U0T2G901-30）,在新#20塔位辂将原导线开断，将原#20塔导地线、光缆移挂至新#20塔，并拆除原IlOkV林军线#20直线塔（型号：110ZGU5-30）,11OkV林军线的导地线、OPGW不做更换；拆除IIOkV林军线新#20至军田站构架LGJ-70/40地线350米，此段重新架设为12芯C）PGW.2.2 施工线路概况1、线路架设状况：IlOkV林军线#1-#17塔
4、与IlOkV林蓝线#1-#17塔双回路同杆架设；HOkV林军线#19-#21塔与IIOkV林军线#19-#21塔备用线路同杆架设，#20塔为直线塔，#19、#21塔均为耐张塔；新林军线新#20塔杆塔型式为IIOT2G901-30双回路电缆终端钢管组合塔，呼称高30m。导线型号：林军线#19-#21塔为LGJX-400/35；#19-#21塔备用线路为LGJX-240/40。架空地线一根为LGJX-70/40（面对大号左侧），另一根为24芯OPGW光缆（面对大号右侧）。2、主要交叉跨越本次施工架空线路IIOkV林军线#20塔-#21塔跨越京广铁路，跨越里程为京广铁路K2228+160moIlOk
5、V林军线#19-#21塔主要交叉跨越状况见下表。表1：主要交叉跨越表交叉跨越物数量（次）京广铁路K2228+160m1铁路IOkV贯通/自闭电力线各1条京广铁路电气化27kV电力接触网线路多条IlOkV林军线-K北交叉跨越物数量（次）京广铁路K2228160m1铁路IOkV贯通/自闭电力线各1条京广铁路电气化27kV电力接触网线路多条图1：线路交叉跨越平面概况图3、工程施工特点南本次施工架空线路HOkV林军线#20塔-#21塔跨越京广铁路，京广铁路为国家铁路主干道，车流量特别大，须要采纳严密的平安措施；需在IIOkV林军线#20塔-#21塔京广铁路两旁搭设跨越棚架，棚架尺寸为15m(长)X25
6、m(宽)X13.5m(高)，详见附图三：11OkV林军线跨京广铁路示意图及跨越架搭设部分。2.3、工作范围及内容(1)此次停电施工主要任务为在IIOkV林军线原#20塔(直线塔)大号侧方向约52米处新建双回路电缆终端钢管组合塔(110T2G901-30)代替原#20塔。(2)在新#20塔位谿将原导线开断，将原#20塔导地线、光缆移挂至新#20塔上，导地线、OPGW不做更换。(3)拆除原#20直线塔。(4)拆除IIOkV林军线新#20至军田站构架LGJ-70/40地线350米，此段重新架设为12芯OPGW。为保证停电工作顺当进行，确保施工时的人身、电网、设备平安，特制定本施工方案，全体施工人员在
7、施工中必需遵守和执行该方案内的施工平安措施和施工技术措施。三、工作内容、停电线路名称刚好问1、工作内容(1、协作新建HOkV林军线新#20塔立塔。(2、将原IIOkV林军线20塔导、地线(含OPGW光缆移挂至新#20塔上，并跳通导、地线，拆除原IlokV林军线#20塔。(3、拆除IIOkV林军线新#20塔至军田站构架LGJ-70/40地线350米，此段重新架设为12芯OPGW。2、停电线路名称刚好间停电线路名称：UOkV林军线全线停电。支配停电时间：2012年05月03日09：00-2012年05月09日18：00,停电7天。本停电需待罗增文持第一种工作票IlOkV林军线停电工作票起先工作后，
8、方可起先施工。(施工的时间由施工单位向线路设备管理部门依据实际施工量申请，实际停电施工时间以地调中心批准时间为准。)四、施工现场平安组织措施1、组织管理机构及职责工程总负责：陈辉华13926239889项目负责人：陈远山13600011944电气负责人：胡伟宏13798118982孔盛权13728001180施工负责人：屈国栋18922213963技术负责人：薛明会13425837315现场负责人：武振敏15035098131现场平安员：张双虎15935590175工作票负责人：管剑13711119380施工班组：广州市花都耀华供用电工程有限公司线路班施工人员：刘小建、贾立康、张双虎、张立斌、
9、张朝、高登辉等25人。2、职责范围：(1)项目负责人：负责本工程的施工管理，科学组织和调配参与工程施工的人、财、物资源，保证工程进度按支配完成，确保工程质量、现场的环境爱护和平安文明施工。(2)工作票负责人：负责办理停电工作票，依据工作票的平安措施向各小组工作负责人进行平安技术措施交底，细致履行工作许可手续，接到工作票的许可吩咐后负责检查工作票所列的平安措施是否正确完善，平安措施完善后向各小组发出许可吩咐。(3)施工负责人：负责本工程施工人员的组织、任务支配，施工平安及工程质量的监督、组织工程验收及制定平安生产管理措施。(4)现场负责人：负责现场人员的支配、协调。(5)平安员：严格落实施工现场
10、的有效平安措施，督促和检查施工人员是否执行平安施工和平安措施状况。发觉施工中担心全的苗头刚好制止。现场负责人传达工作负责人的平安技术措施交底和许可工作吩咐，并随时向工作负责人汇报本次的工作状况。3、人员的组织2012年05月03日09：00-2012年05月09日18：OO1IlOkV林军线停电施工支配：1)由张立斌带1人组成第一小组，工作起先和结束时，负责UokV林军线#18塔小号侧挂、拆接地线。2)由张双虎带1人组成其次小组，工作起先和结束时，负责IlOkV军田站林军线构架侧挂、拆接地线。3)由张朝带1人组成第三小组，工作起先和结束时，负责IIOkV林军线#19塔备用线路大号侧挂、拆接地线
11、。4)由刘小建带1人组成第四小组，工作起先和结束时，负责IlOkV林军线#21塔备用线路大号侧挂、拆接地线。侧挂、拆接地线。接地线编号表线路名称接地线编号接地线位置装、拆接地线人IlOkV林军线Ol18#小号侧张立斌IIOkV林军线02IIOkV军田站林军线构架侧张双虎IlOkV林军线备用线路昭IIokV林军线#19塔备用线路大号侧张朝IlOkV林军线备用线路Q索IlokV林军线#21塔备用线路小号侧刘小建5) 2012年05月03日10：00-2012年05月05日18：00,由武振敏带队组成第五小组，负责IlOkV林军线新#20塔的组立。6) 2012年05月04日07：00-2012年0
12、5月05日18：00,由李天官带队组成第六小组，负责IIokV林军线新#19塔-军田站的架线及附件安装施工。7) 2012年05月06日07：00-2012年05月08日18：00,由张双虎带队组成第七小组，负责IIOkV林军线原#20塔拆除施工。8)2012年05月09日进行自检消缺，协作业主验收送电。等工作负责人报完工作票许可开工后，各小组才能起先挂接地线，挂好后通知工作负责人，等工作负责人确认接地线全部挂好后才能起先工作，(在施工过程各施工人员都要加挂个人保安线)；工作负责人确认全部完成工作后，工作负责人再通知各小组拆接地线，各小组拆完接地线及各施工人员个人保安线再通知工作负责人，工作负
13、责人确认接地线全部拆除后结束工作票，工作票结束后全部人员禁止再进入工作现场。五、施工方案5.1、 立塔施工本工程电缆终端塔采纳地面组装吊车吊装的方法进行组立。5.1.1、 工作前平安风险辨析及措施表wt控第I电内产Wie外充2整地依彘范要求按地2用丽幄JT电.电压戈13.包扎f良范佬用笑缘技布按桌进行包礼J电常，松秘，版皮使用IR进行冷拿、E挟罢电仪4方空员幅未出甯怆鱼队缆装M.螺松应出，耳.内件第装后，应及时5刃公校5安全弟米定副氏长定期”仃投力试验，使用自或行外显检.*版徽不料使用t的单极物件上IC或下滑沿主材,仃上下库7育空作/不考歙氏”不穿软境M不曷登+作业I作业人员胃帝长,构曷上等户
14、考”塔1雨后高处作业清除Ii上龙巴及塔上枳水,按夏木扎好安金10后人力小运对就较价台诊必R时设置扶fH使用明火山上施工常止嗖制.12便用缪*机像加/时为未把他上使用+的电泊#.横加汕DIi人*Ii地板口耳电污出隼Ir遇行管於、酒MtPl爆油泞W进人*1电埼人员去正限停雷金彳像安全帽不整进入施工现场HT0仲人*4K11*.flAlKVftI16加控受力事优不正拒不樽横向受力，受力时，6WAfi11及力工Blla小代大工b具尸掌口小代大IS方神路Iii情况1.目题速行魏七!IX我员行，安全贵#,任更路由情况.建行登19隼傅使冏木.。尢不上KK效加强辛情保鼻相出，苗的车况心查序号工作IlmAft备注I罐场指花1*rt(iJ安全监瞽1壑岗假,必然专黄3塔上作*5R画住.椅if上岗4电Ii筑发10S用军司机IHii
