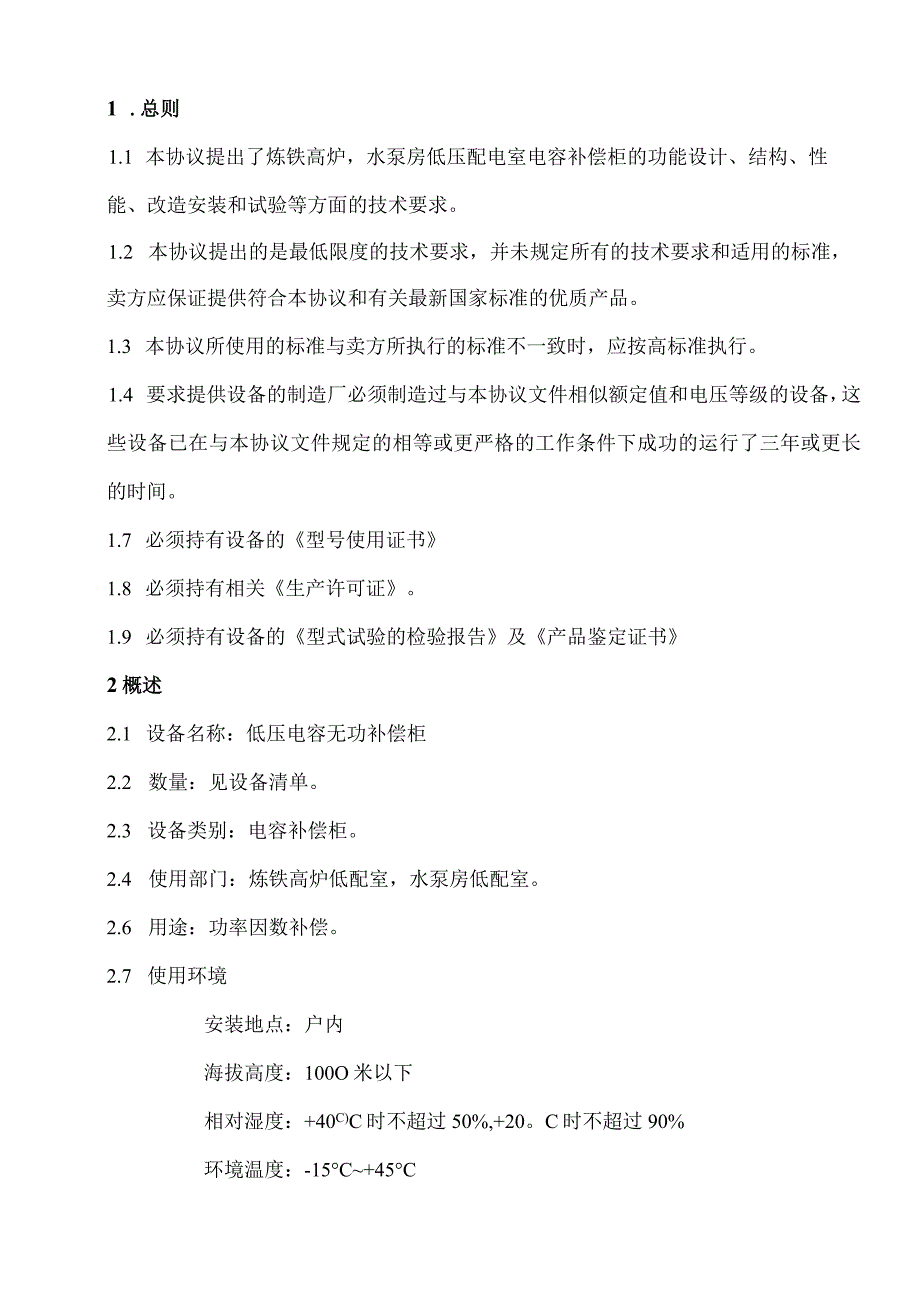

1、XX钢铁有限公司老线低配室无功补偿柜技术改造无功补偿系统技术规格书202X年X月X日XX钢铁有限公司1 .总则1.1 本协议提出了炼铁高炉，水泵房低压配电室电容补偿柜的功能设计、结构、性能、改造安装和试验等方面的技术要求。1.2 本协议提出的是最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应保证提供符合本协议和有关最新国家标准的优质产品。1.3 本协议所使用的标准与卖方所执行的标准不一致时，应按高标准执行。1.4 要求提供设备的制造厂必须制造过与本协议文件相似额定值和电压等级的设备，这些设备已在与本协议文件规定的相等或更严格的工作条件下成功的运行了三年或更长的时间。1.7 必须持

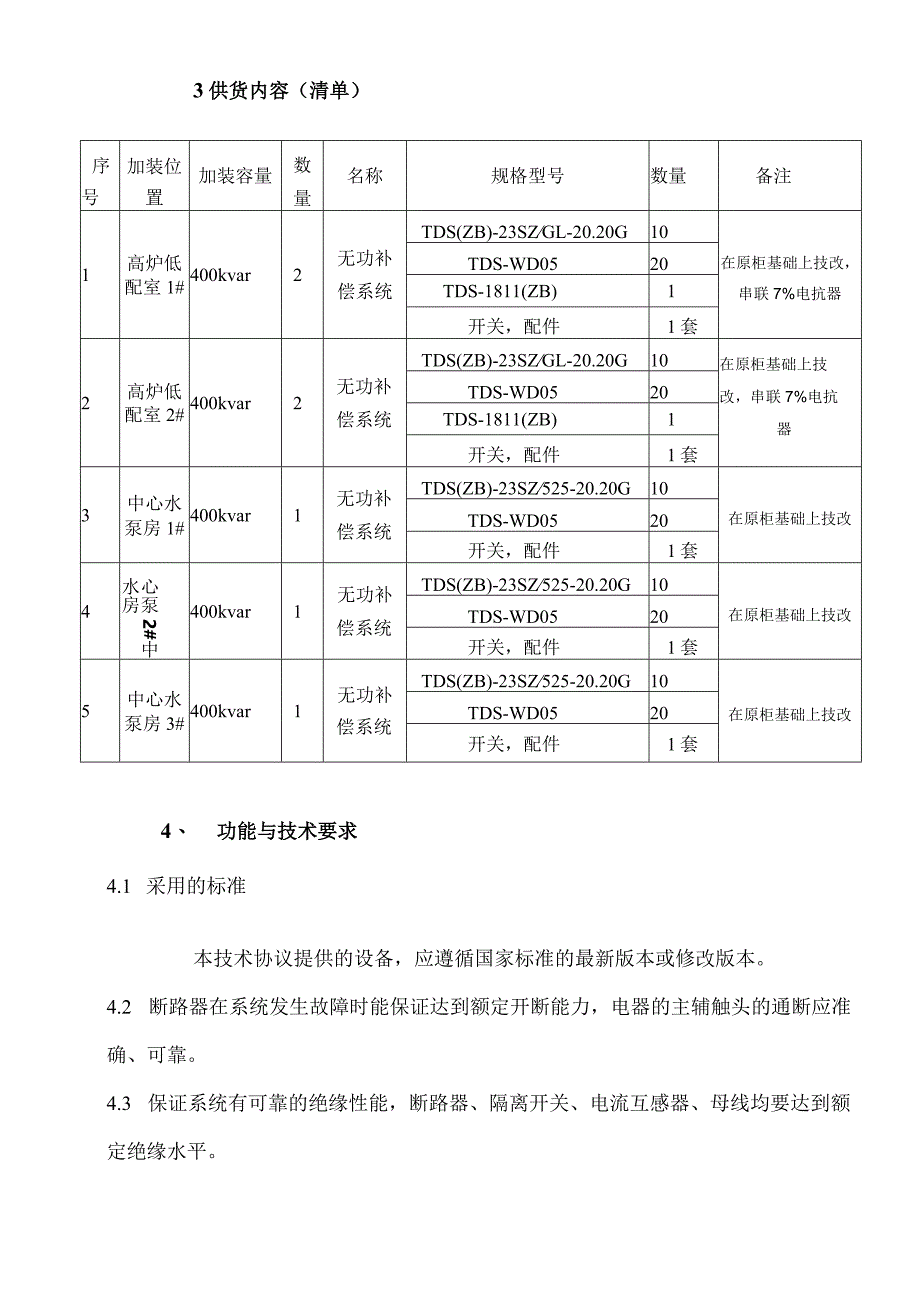

2、有设备的型号使用证书1.8 必须持有相关生产许可证。1.9 必须持有设备的型式试验的检验报告及产品鉴定证书2概述2.1 设备名称：低压电容无功补偿柜2.2 数量：见设备清单。2.3 设备类别：电容补偿柜。2.4 使用部门：炼铁高炉低配室，水泵房低配室。2.6 用途：功率因数补偿。2.7 使用环境安装地点：户内海拔高度：100O米以下相对湿度：+40C)C时不超过50%,+20。C时不超过90%环境温度：-15C+45C3供货内容（清单）序号加装位置加装容量数量名称规格型号数量备注1高炉低配室1#400kvar2无功补偿系统TDS(ZB)-23SZGL-20.20G10在原柜基础上技改，串联7%
3、电抗器TDS-WD0520TDS-1811(ZB)1开关，配件1套2高炉低配室2#400kvar2无功补偿系统TDS(ZB)-23SZGL-20.20G10在原柜基础上技改，串联7%电抗器TDS-WD0520TDS-1811(ZB)1开关，配件1套3中心水泵房1#400kvar1无功补偿系统TDS(ZB)-23SZ525-20.20G10在原柜基础上技改TDS-WD0520开关，配件1套4心泵2#中水房400kvar1无功补偿系统TDS(ZB)-23SZ525-20.20G10在原柜基础上技改TDS-WD0520开关，配件1套5中心水泵房3#400kvar1无功补偿系统TDS(ZB)-23SZ
4、525-20.20G10在原柜基础上技改TDS-WD0520开关，配件1套4、 功能与技术要求4.1 采用的标准本技术协议提供的设备，应遵循国家标准的最新版本或修改版本。4.2 断路器在系统发生故障时能保证达到额定开断能力，电器的主辅触头的通断应准确、可靠。4.3 保证系统有可靠的绝缘性能，断路器、隔离开关、电流互感器、母线均要达到额定绝缘水平。4.4 操作机构要求可靠性高，噪音水平低。4.5 二次控制和保护回路功能完善、动作准确、可靠。4.6 装置外壳可导电部分均应有良好接地联接。4.7 防锈处理及表面涂漆要求、劳动、安全、防护及安全标志要求及其它技术条件等应符合相关的中国国家标准和国际标准
5、。4技术条件5.1 过零投切为了降低电容器投切涌流，减少对电网冲击，延缓容量的衰减，取消交流接触器，熔断器，采用过零投切技术，在电压(电流)等于零的瞬间使用电子开关或可控硅进行投切，提高电容器的使用寿命。电容器采用干式电容器。5.2温度保护功能为了防止小动物进入室内，配电室密封性能好，夏天室内温度较高。同时要兼顾因母线电压过高、谐波、漏电流导致电容器发热，采取必要的温度保护保护措施及排风措施，温度超过定值以后进行报警。5.3 网络通讯功能无功补偿要求具备网络通讯功能，电压、电流、功率、功率因数、电容器运行状态、故障信息能及时传送到控制中心。5.4 补偿精度要求为了提高补偿精度,确保补偿效果,每
6、路容量不得大于20kvar,且具有温度过高自动退出冷却的功能、且具有子系统单个电容损坏，整个系统具备自成系统功能。5.5 三相干式滤波电容器技术性能：(1)采用优质品牌电容器，额定电压525V。(2)连续过流能力：不小于2倍额定电流。(3)功耗：不大于0.25WkVar0(4)温度等级：-25D(最高65度)。(5)为提高补偿精度，每只电容容量不大于20千乏。5.6 三相滤波电抗器采用进口优质品牌电抗器，电抗率7%。三相滤波电抗器，带温敏控制装置。连续过流能力不小于1.7倍的额定电流。5.7 能就地补偿稳定系统电压，抑制电压闪变，吸收系统谐波，提高电网电压质量；5.8 控制器实现全数字化，具有
7、联网通讯功能；5.9 电容投切过程中无涌流冲击，无操作过电压，无电弧重燃现象，系统维护量小，使用寿命长；5.10 根据负载无功和电压波动情况，在规定的动态响应时间内，多级补偿一次到位;补偿器保护措施齐全，自动化程度高，能在外部故障或停电时自动退出工作，送电后能自动恢复运行;触发器触发方式先进，可靠性高。5.11 柜顶与其它低压开关柜相连的水平母线由中标厂家提供。6技术文件6.2.1 卖方须提供完整的项目文件，并提供相应的光(软)盘二份。6.2.2 三套设备操作与维修手册，内容包括存放、安装、调整、启动、设置与操作程序、日常维护步骤、故障诊断、备品备件及易损件清单。6.2.3 三套设备安装竣工图
8、，设备基础资料图及主要维修零部件的结构图和维修图。6.2.4 三套电气一次主接线图，二次原理图，二次接线图。6.2.5 提供三份材料清单、装箱单、产品合格证书、出厂试验报告、完整的设备验收标准及检验方法、外购件样本和使用说明书及原产地证明。7验收条件7.1 验收依据7.1.1 JB/ZQ400.186产品检验通用技术要求、GB5017192电气装置安装工程盘、柜及二次回路接线施工及验收规范和相关的中国国家标准。7.1.2 买卖双方合同中规定的技术要求和双方签定的各种技术文件。7.2 预验收由卖方负责组织（在设备制造厂进行）。7.2.1 卖方在设备制造过程中，买方可随时监督、考察。7.2.2 在
9、设备总装试车前，卖方应通知买方进行设备的预验收，卖方负责安排20小时空载连续试机，并负责提供必要的检测工具。预验收项目由卖方根据验收依据提出验收项目内容，并征得买方同意后，方可对设备进行出厂检验。7.3 在买方安装现场的设备终验收7.3.1 设备及系统的最终验收按双方签订的技术协议及验收依据逐一进行验收，卖方在设备安装调试结束后，设备无故障，可提请买方终验收，并签署最终验收报告。自最终验收报告签署之日起计算质保期。8包装要求8.1 设备的包装必须符合陆运要求。8.2 包装形式：设备包装及运输由卖方负责，合同价格已包含。8.3 卖方应提供三份装箱清单，其中随机附一份。9、现场安装规定1、技改类项目的设备安装由中标厂家负责。2、整套类设备的安装由厂家进行安装技术指导。3、卖方免费负责培训买方有关人员的编程、生产和维修技能、保证买方能独立操作。XO、售后服务10.1 设备最终验收后整机保修12个月。10.2 质保期内根据买方要求12小时到达现场排除故障。
