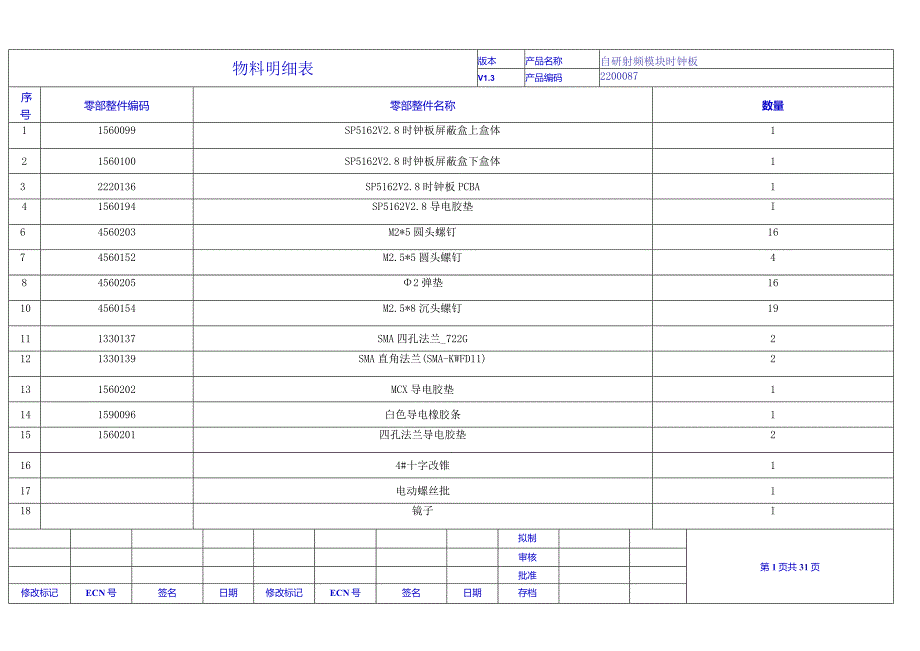

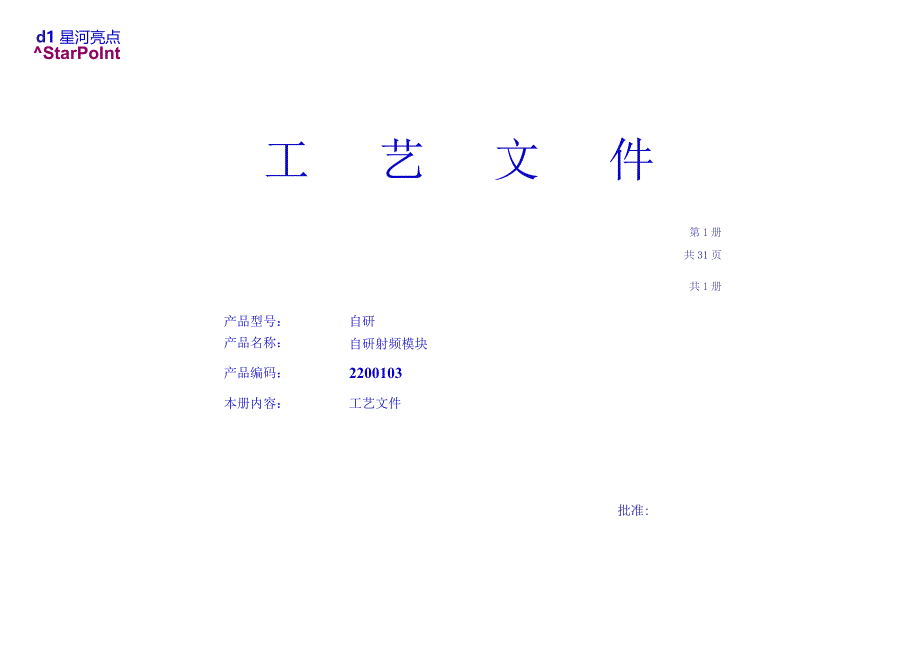

1、d1星河亮点StarPoInt工艺文件第1册共31页共1册产品型号：自研产品名称：自研射频模块产品编码：2200103本册内容：工艺文件批准:物料明细表版本产品名称自研射频模块时钟板V1.3产品编码2200087序号零部整件编码零部整件名称数量11560099SP5162V2.8时钟板屏蔽盒上盒体121560100SP5162V2.8时钟板屏蔽盒下盒体132220136SP5162V2.8时钟板PCBA141560194SP5162V2.8导电胶垫I64560203M2*5圆头螺钉1674560152M2.5*5圆头螺钉4845602052弹垫16104560154M2.5*8沉头螺钉1911
2、1330137SMA四孔法兰_722G2121330139SMA直角法兰(SMA-KWFD11)2131560202MCX导电胶垫1141590096白色导电橡胶条1151560201四孔法兰导电胶垫2164#十字改锥117电动螺丝批118镜子I拟制第1页共31页审核批准修改标记ECN号签名日期修改标记ECN号签名日期存档装配工艺流程图版本产品名称自研射频模块时钟板名称V1.3产品编码2200087编码准备不通过T(H-初检通过AOI-装配工艺不成功成功不通过T02-最终检测维修成功不成功报废或返厂拟制审核批准修改标记ECN号签名日期修改标记ECN号签名日期存档第2页共31页检验卡片（首页）时
3、钟板初检图1图3图2版本产品名称自研射频模块时钟板名称时钟板V2.8V13产品编码2200087编码工时0.2h序检测内容及技术要求检验器具抽检方案名称规格1检查SP5162V2.8时钟板导电橡胶膜，如有缺损或脱落则为不合格。如图1所示。目测全检2检查SP5162V2.8时钟屏蔽盒上盒体，如有划痕、缺损、螺钉孔损坏及开槽的位置遗漏加工等情况，则为不合格。如图2所示。目测全检3检查屏蔽盒SP5162V2.8时钟盒下盒体，如有毛刺、划痕、缺损、螺钉孔损坏、四孔法兰安装尺寸偏差、编号不清或缺损等情况，则为不合格。如图3所示。卡尺目测全检4检查SP5162V2.8时钟板PCBA随工单，应该为合格品。目
4、测全检修改标记ECN号签名日期修改标记ECN号签名日期拟制审核批准页共31页时钟板初检检验卡片（首页）版本产品名称自研射频模块时钟板名称时钟板V2.8V13产品编码2200087编码工时0.2h4,、IJI序,)检测内容及技术要求检验器具抽检方案名称规格/W/1检查导电橡胶条、SMA四孔法兰、SMA直角法兰如有缺损或脱落则为不合格。如图1所示。目测全检图122检查SP5162V2.8时钟板_MCX导电橡胶，如有缺损或脱落则为不合格。如图2所示。目测全检I3检查四孔法兰导电橡胶，如有缺损或脱落则为不合格。如图3所示。目测全检I图3I修改标记ECN号签名日期修改标记ECN号签名日期拟制第4页共31
5、页审核批准时钟板装配工艺过程卡片（首页）版本产品名称自研射频模块时钟板名称时钟板V2.8VlJ产品编码2200087编码注:安装先,先用97%酒精清洗盒体,保证盒体无脏物。IiISJI步骤工序（步）内容及要求装入件及辅助材料工装设备工时(min)1一ifl编码名称、规格数量1取1根导电橡胶条,用美工刀切长度63MM一根及长度24MM二根后，用镜子将切好后的橡胶条装入到SMA排线出口位置（如图1）1560100SP5162V2.8屏蔽盒下盒体1镜子5FI图11590096白色导电橡胶条1镜子5ILjX*I第5二1a2取1块MCX导电胶垫,用镜子将胶垫装入到MCX出口位置（如图2）。1560202
6、MCX导电胶垫1镜子5图2ESS.:f出I3检查导电胶垫是否嵌入指定位置（如图3）1图3修改标记ECN号签名日期修改标记ECN号签名日期拟制第5页共31页审核批准时钟板装配工艺过程卡片（首页）版本产品名称自研射频模块时钟板名称时钟板V2.8VlJ产品编码2200087编码r4.4fel注：装配PCBA时，检验PCBA与下盖盒体是否有翘曲（图6）。质量控制II步骤工序（步）内容及要求装入件及辅助材料工装设备工时(min)编码名称、规格数量4取2块四孔法兰导电胶垫，用银子将胶垫装入到四孔法兰位置（如图4）。检查导电胶垫是否嵌入指定位置（如图5）1560201四孔法兰导电胶垫1镜子5图4222013
7、6SP5162时钟板V2.8PCBA1镒子5；1a七5将时钟PCBA装入下盖盒体内，取4个M2.5*5圆头螺钉，用4#十字改锥将PCBA板拧紧（如图6）.4560152M2.5*514#十字改锥5图5图6修改标记ECN号签名日期修改标记ECN号签名日期拟制第6页共31页审核批准时钟板装配工艺过程卡片（首页）版本产品名称自研射频模块时钟板名称时钟板V2.8VlJ产品编码2200087编码质量控制步骤工序（步）内容及要求装入件及辅助材料工装设备工时(min)编码名称、规格数量?6取2个四孔法兰（722G）,装入时钟下盖侧面对应的孔内，其中法兰头刻有型号名称一侧向上,取8个M2*5圆头螺钉及8个弹垫
8、（每个弹垫都嵌入圆头螺丝钉），用4#十字改锥将M2*5圆头螺钉及弹垫与四孔法兰对应的孔拧紧（如图7）,1330137SMA四孔法兰_722G24#十字改锥5图74560203M2*5圆头螺钉8,iIaf456020562弹垫8I森47将SMA直角法兰装入时钟下盖底面对应的孔内（法兰头方向往内）,取8个M2*5圆头螺钉及8个弹垫（每个弹垫都嵌入圆头螺丝钉），用4#十字改锥将M2*5圆头螺钉及弹垫与四孔法兰对应的孔拧紧（如图8）,1330139SMA直角法兰24#十字改锥54/r4560203M2*5圆头螺钉8图845602052弹垫8/i/0Ji导喷8用烙铁将四孔法兰的芯线引脚与PCB板J4,J
9、2中心圆形焊盘焊接。焊锡确保包住四孔法兰的芯线引脚与圆形焊盘即可，不宜过量（如图9）.烙铁5图9修改标记ECN号签名日期修改标记ECN号签名日期拟制第7页共31页审核批准时钟板装配工艺过程卡片（首页）版本产品名称自研射频模块时钟板名称时钟板V2.8VlJ产品编码2200087编码质量控制步骤工序（步）内容及要求装入件及辅助材料工装设备工时(min)二编码名称、规格数量9用烙铁将SMA宜角法兰的芯线引脚与PCB板上U40,U55处的矩形焊盘的中心点焊接（如图10）.烙铁5图10_r.SP5162V2.8导电胶垫156019415图111()先用镶子将导电橡胶膜螺钉孔处的橡胶取下，再取1把美工刀,用直尺将导电橡胶膜三处连接位置进行切断（如图11）.撕开导电橡胶膜后,根据上盒体筋位置与橡胶膜的致方向进行粘贴（如图12）,按以上顺序进行第二次粘贴外围导电橡胶膜。（如图13）11560099SP5162V2.8时钟板屏蔽盒上盒体美工刀15VlH图12修改标记ECN号签名日期修改标记ECN号签名日期拟制审核第8页共31页批准时钟板装配工艺过程卡片（首页）版本产品名称自研射频模块时钟板名称时钟板V2.8VlJ产品编码2200087编码质量控制步骤工序（
