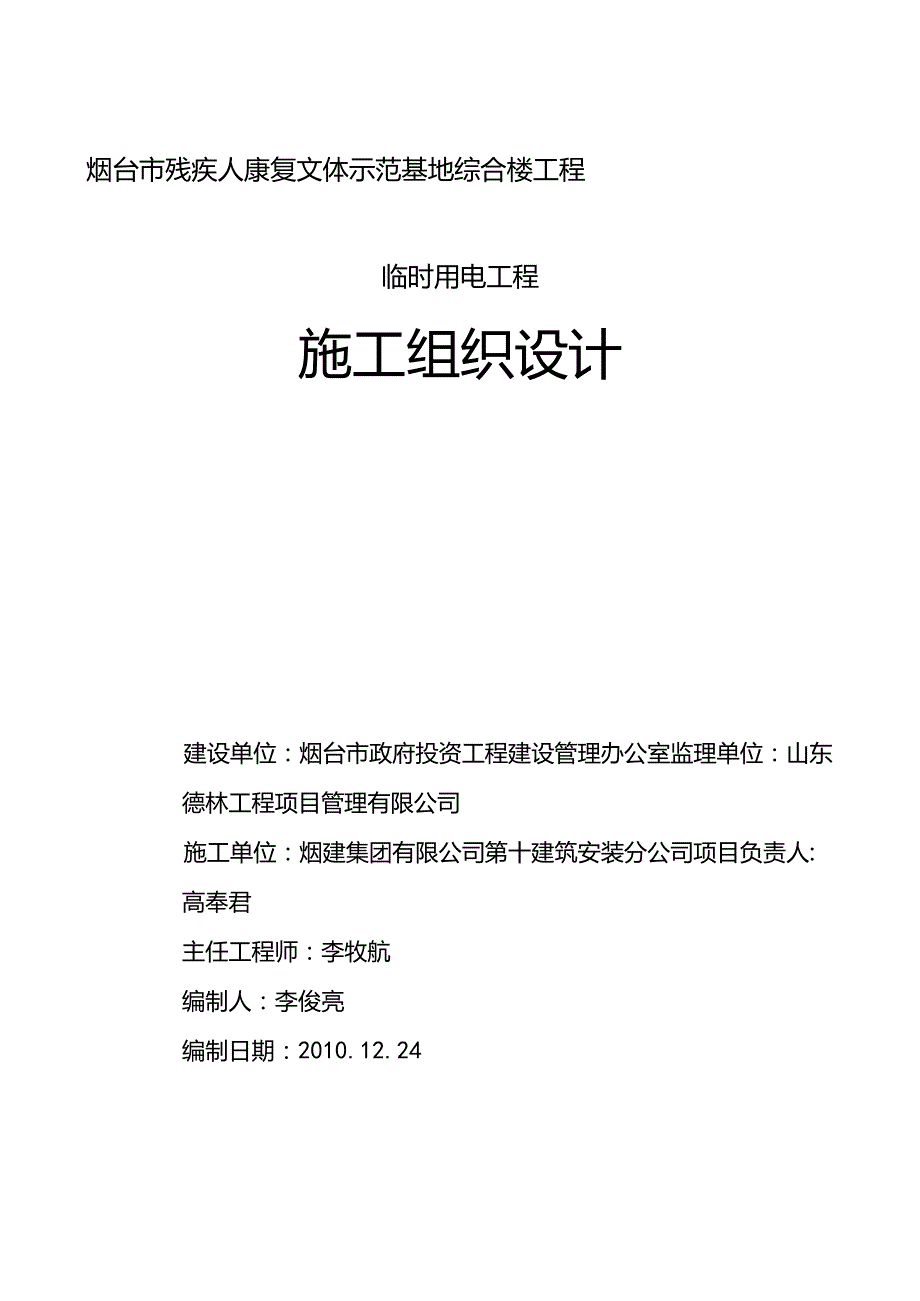

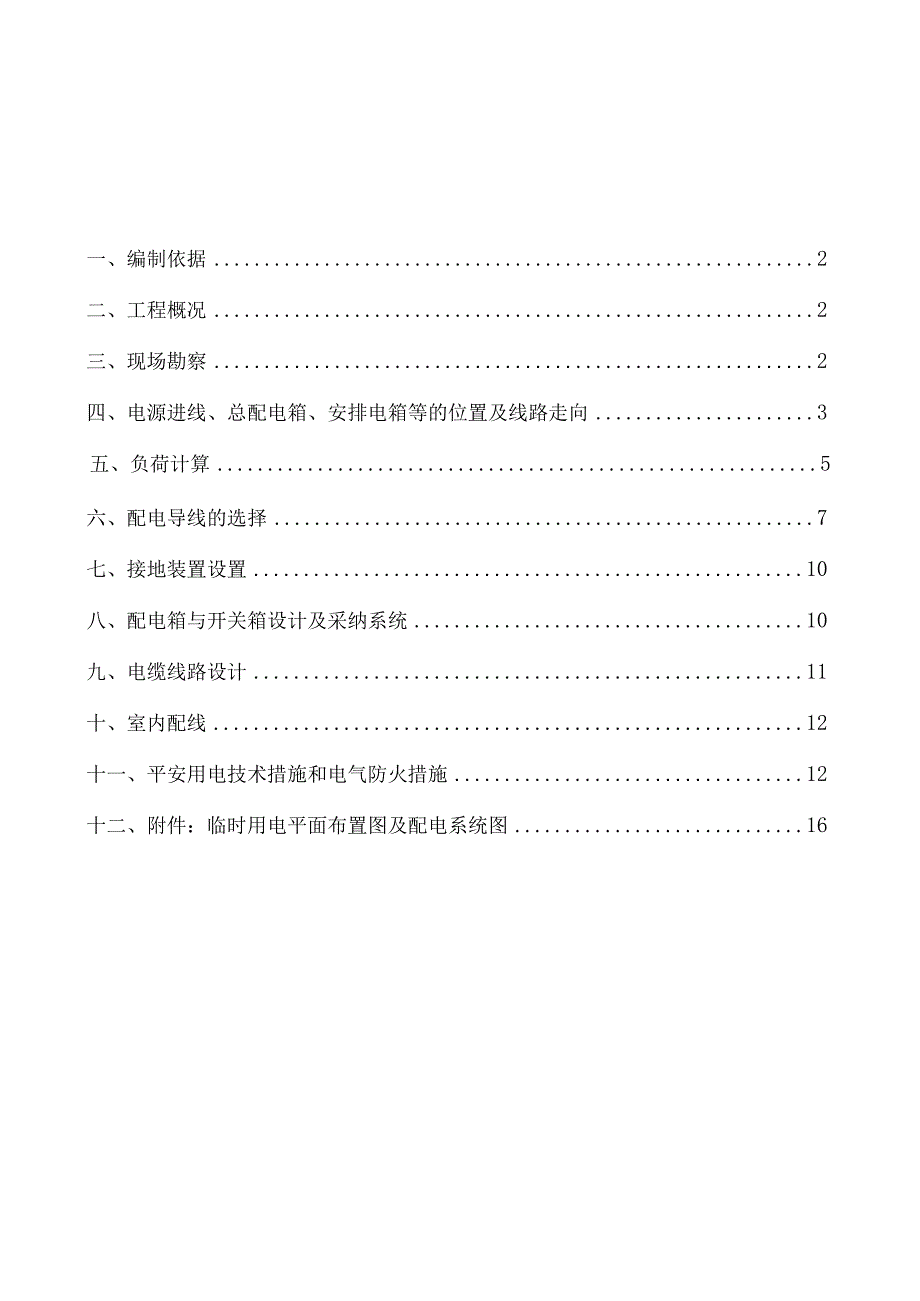

1、烟台市残疾人康复文体示范基地综合楼工程临时用电工程施工组织设计建设单位:烟台市政府投资工程建设管理办公室监理单位:山东德林工程项目管理有限公司施工单位:烟建集团有限公司第十建筑安装分公司项目负责人:高奉君主任工程师:李牧航编制人:李俊亮编制日期:2010.12.24一、编制依据2二、工程概况2三、现场勘察2四、电源进线、总配电箱、安排电箱等的位置及线路走向3五、负荷计算5六、配电导线的选择7七、接地装置设置10八、配电箱与开关箱设计及采纳系统10九、电缆线路设计11十、室内配线12十一、平安用电技术措施和电气防火措施12十二、附件:临时用电平面布置图及配电系统图16一、编制依据1 .烟台市残疾

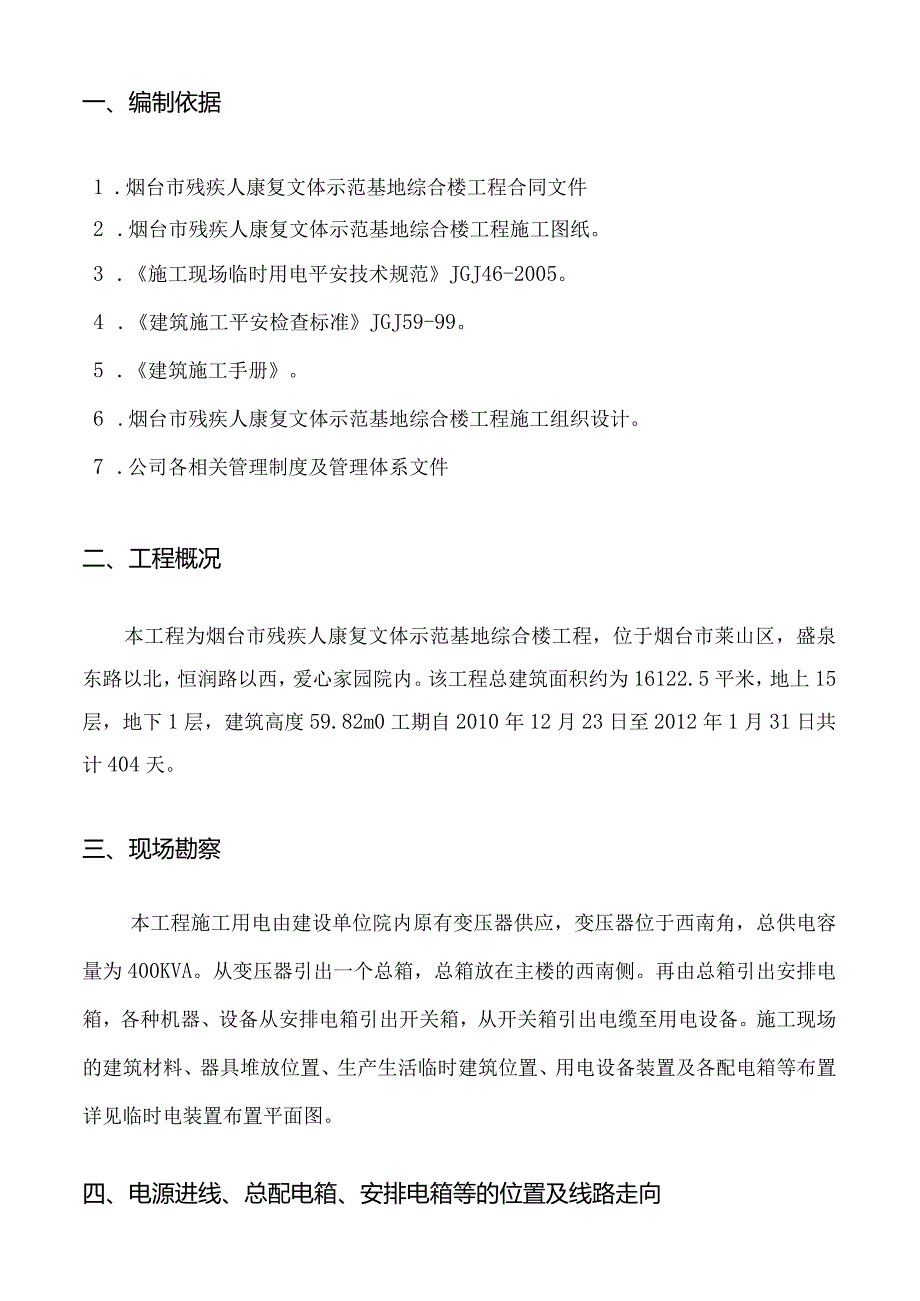

2、人康复文体示范基地综合楼工程合同文件2 .烟台市残疾人康复文体示范基地综合楼工程施工图纸。3 .施工现场临时用电平安技术规范JGJ46-2005。4 .建筑施工平安检查标准JGJ59-99。5 .建筑施工手册。6 .烟台市残疾人康复文体示范基地综合楼工程施工组织设计。7 .公司各相关管理制度及管理体系文件二、工程概况本工程为烟台市残疾人康复文体示范基地综合楼工程,位于烟台市莱山区,盛泉东路以北,恒润路以西,爱心家园院内。该工程总建筑面积约为16122.5平米,地上15层,地下1层,建筑高度59.82m0工期自2010年12月23日至2012年1月31日共计404天。三、现场勘察本工程施工用电由

3、建设单位院内原有变压器供应,变压器位于西南角,总供电容量为400KVA。从变压器引出一个总箱,总箱放在主楼的西南侧。再由总箱引出安排电箱,各种机器、设备从安排电箱引出开关箱,从开关箱引出电缆至用电设备。施工现场的建筑材料、器具堆放位置、生产生活临时建筑位置、用电设备装置及各配电箱等布置详见临时电装置布置平面图。四、电源进线、总配电箱、安排电箱等的位置及线路走向4.1 本工程施工现场临时用电电源运用建设单位院内原有变压器供电,总变压器引出1个总箱。整个施工现场按三级配电内容型式布置,总配电箱一一安排电箱一一开关箱。配电箱、开关箱逐一编号,所运行的开关箱均有专人负责,整个现场有持证电工按时检查,以

4、防触电等意外损害事故发生。4.2 本工程配电线路由建设单位供应的变压器引入总配电箱后,由总配电箱起先配电,严格按三相五线制(TN-S系统)覆盖施工现场。做到工作零线与爱护零线严格分开。正常状况下不带电的金属外壳和爱护零线相连接,工作零线仅用于负载(即220V照明及220V用电设备运用)。其中爱护零线与其它各导线颜色区分开来,采纳绿/黄双色线。4.3 本工程1个总箱,为一条配电线路,配电线路的用电机械如下:线路:1台QTZ40塔吊、1台对焊机、2台电焊机、4个铜灯、4台振动棒、2台电锯、2台压刨、2台电刨、2台钢筋切断机、1台弯曲机、1台调直机、4台电渣压力焊、1台平板振动器、1台砂浆搅拌机、1

5、台物料提升机。4.4 整个施工现场按三级配电内容形式布置:总配电箱一安排电箱一开关箱一机具设备。配电箱、开关箱逐一编号,所运行的开关箱均由专人负责,整个施工现场支配持证电工按时检查,确保用电线路平安运行,杜绝平安事故的发生。三级配电示意图如下:三级配电示意图4.4.1 现场用电严格按三相五线制(TN-S系统)进行,工作零线与爱护零线严格分开;正常状况下不带电的金属外壳必需和爱护零线相连接,工作零线仅用于负载(即220V照明及用电设备运用)。其中爱护零线与其它各导线颜色区分开来,采纳绿/黄双色线。442TNS接零爱护系统,系统图如下:(1为工作接地;2为PE线重复接地;3为电气设备金属外壳;L、

6、L2、L3为相线;N为工作零线;PE为爱护零线;DK为总电源隔离开关;RCD为总漏电爱护器;T为变压器。)4.4.3漏电爱护器的接线方法如下:(1为工作接地,2为重复接地)五、负荷计算(一)用电量计算本工程面积大,用电量较大,可按基础、主体、装饰三个阶段进行,取三者之中大者作为用电选择依据。依据图纸考虑各阶段的施工用电状况,基础、主体施工阶段钢筋、模板及各种机械用电,用电量最大,选基础、主体施工用电进行计算。施工现场主要用电设备参数表见下表:施工用电设备参数序号机械或设备名称规格型号数量功率备注1.塔式起重机TC4208135KW2.物料提升机WJ1OO-1OO115KW3.电焊机BX3-25

7、0F-2223.4KW4.对焊机DN-1001100KW5.电渣压力焊机BL-22423.4KW6.平板振动器H2-3211.IKW7.碎插入式振捣器UJ32541.IKW8.砂浆搅拌机HW-2013kW9.电锯MJ33525.5KW10.电刨MB104323KW11.压刨27.5KW12.钢筋切断机QJ-4024KW13.钢筋弯曲机GWB4014KW14.钢筋调直机GT6/1214KW15.铺灯43.5KW本工程由从变压器引出的总配电箱作为电源,项目部考虑现场施工布置依据1条供电线路配电,依据各条线路各个电源的负荷量,验算电路电源负荷量。计算时时考虑施工现场用电和照明用电,并按下列公式计算。

8、由于照明用电量所占的比重较动力用电量要少的多,所以在估算总用电量时简化,可按动力用电量的10%考虑照明电路。P=l.1(KlPlcos+K2P2)P供电设备总须要总容量Pl电动机额定功率(KW)P2电焊机额定容量(KVA)COS电动机的平均功率因数,查表得CoS中=0.9Kl电动机工作系数,查表得Kl=O.6K2电焊机工作系数,查表得K2=0.6依据用电器设备参数表计算可得:1台QTZ40塔吊、1台物料提升机、1台对焊机、2台电焊机、4个铺灯、4台振动棒、2台电锯、2台压刨、2台电刨、2台钢筋切断机、1台弯曲机、1台调直机、4台电渣压力焊、1台平板振动器、1台砂浆搅拌机及生活用电。P1=351

9、+151+1.15+31+5.5X2+32+7.5X2+44+3.5X4=120.5P2=1001+23.46=240.4将各值代入计算式可得:P=l.1(0.6120.5/0.9+0.6240.4)=247.027(KVA)(二)供电电源的选择依据以上计算负荷线路的总用电量为247.027KVAo甲方供应的供电电源满意用电要求。(三)施工现场配电线路从总配电箱出来后,详细线路为塔吊、钢筋加工棚、木工棚、小型用电设备,线路机械如上面所述,详细线路布置见配电装置布置图。配电线路的型式为220/380V三相五线制,采纳TN-S接零爱护系统。六、配电导线的选择依据现场实际状况,线路配备的用电设备如下

10、:1#安排箱用电设备为:1台QTZ40塔吊(1#塔吊箱)、2台电锯、2台电刨、2台压刨、2台电渣压力焊、2个振动棒、2个镉灯、1台物料提升机、1台砂浆机;2#安排箱用电设备为:2台切断机、1台弯曲机、1台调直机、2个铺灯、2个振动棒、1台平板振动器、2台电焊机、2台电渣压力焊;3#分箱用电设备为:生活用电:空调5台、电灯20盏、电脑5台、饮水机5台,其他小型用电设备若干;1#对焊机专用开关箱用电设备为:1台对焊机;(一)总路电缆的选择先按发热条件的计算方法来选择导线截面,然后用电压损失条件进行校验,计算如下:按电缆平安载流量选择:I=P3ue=247.027/(1.7320.38)=375.3

11、3A查电缆载流量表得电缆截面选择120mm2BX型铜芯橡皮线,允许电流为400A,满意要求。按电压降选择:S=PL(C)导线面积(mm2)P线路输送的电功率1.送电线路的距离,L=100m(从变电器到总配电箱)允许电路损失,查表得7.5%C系数,查表铜线为77将各值代入,得:S=247.027100(777.5)=42.78mm226.74A符合要求。按电压降选择导线截面:线路总长度L=100m,允许电压降=7.5%,c=77S=PKL/(C)=3.05mm2采纳16mm2BX型铜芯橡皮线电缆,其容许电流符合要求。5、依据以上计算结果,结合配电箱、开关箱接线原理图绘制出系统图详见附图。七、接地装置设置1.接地装置图接地体采纳钢筋基础网,接地线采纳圆钢12与接地体焊接。接地装置做好后,经测试重复接地电阻不大于10,工作接地电阻不大于4。,避雷接地不大于30Q方可运用。2,塔吊的防雷接地:塔吊基础对角设置设二组专用接地装置。用-40X4镀锌扁钢焊接封连,使塔吊基础与专用接地形成电气连接,扁钢与塔吊基础的搭接长度为扁铁宽度的3倍,三面施焊,要求焊缝饱满,无夹渣、咬肉现象。防雷接地电阻值不得大于30o接地体出地面20Cm处,设置接线板,用双螺丝紧固。八、配电箱与开关箱设计及采纳系统本工程配电箱
