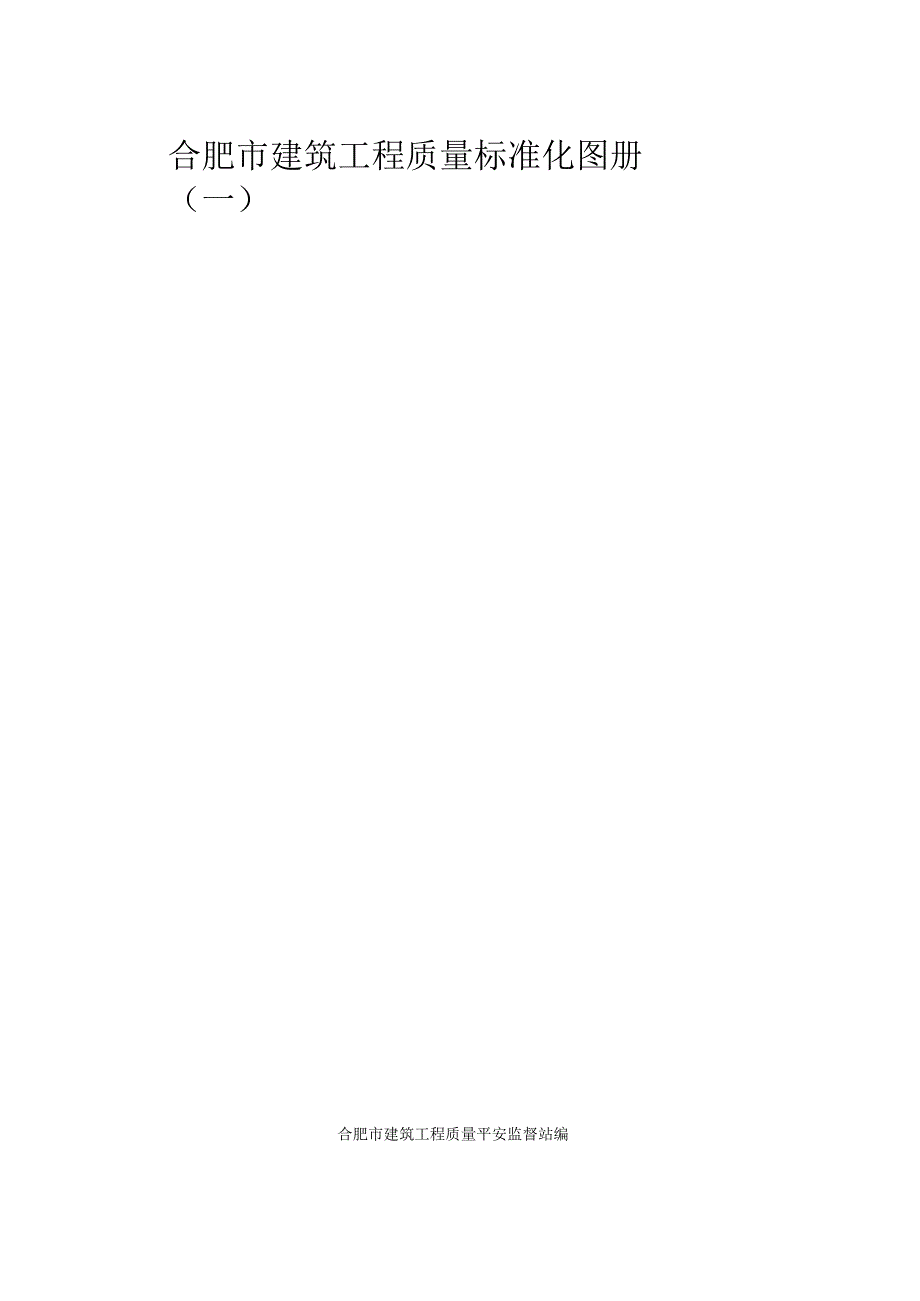

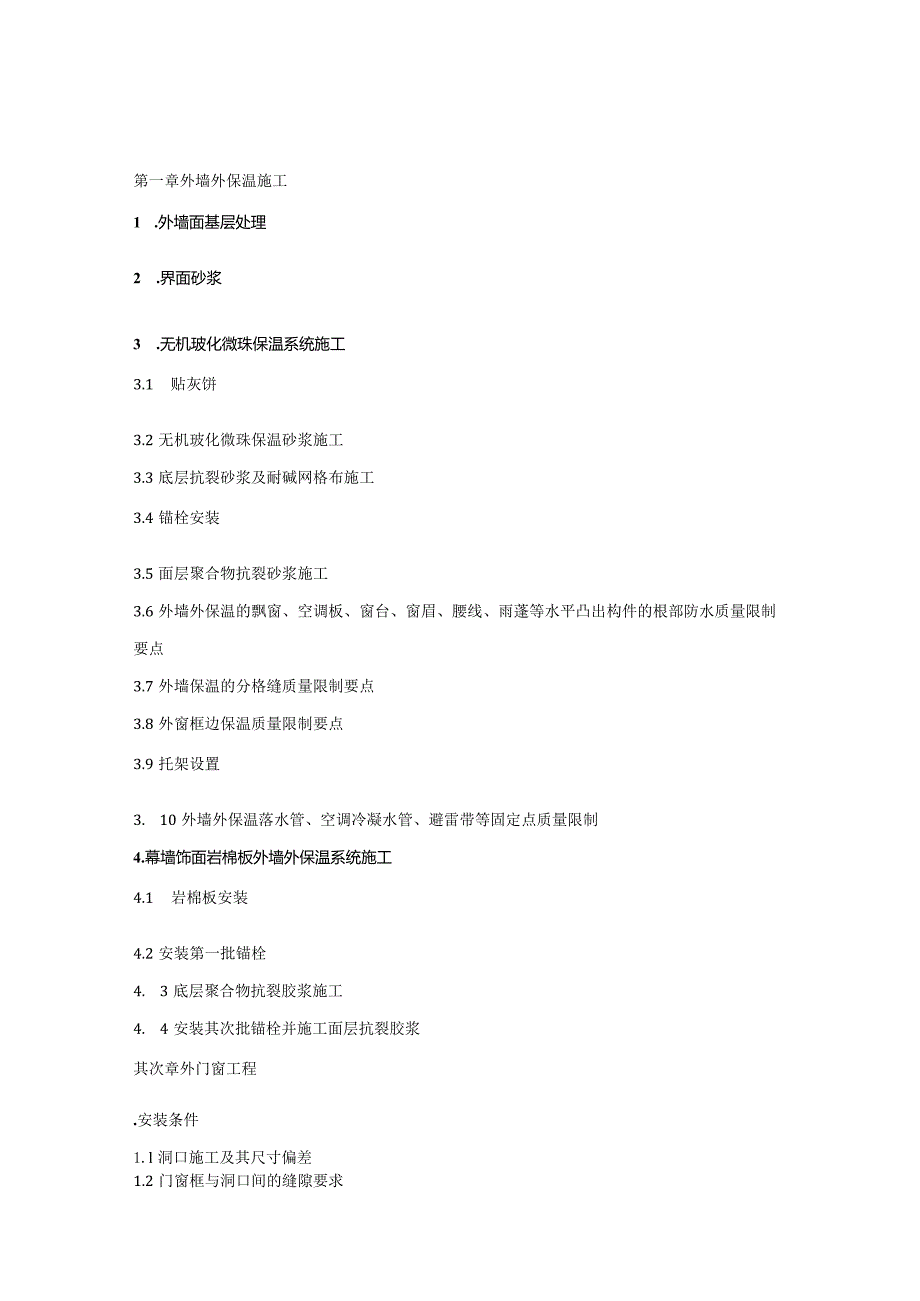

1、合肥市建筑工程质量标准化图册（一）合肥市建筑工程质量平安监督站编第一章外墙外保温施工1 .外墙面基层处理2 .界面砂浆3 .无机玻化微珠保温系统施工3.1 贴灰饼3.2无机玻化微珠保温砂浆施工3.3底层抗裂砂浆及耐碱网格布施工3.4锚栓安装3.5面层聚合物抗裂砂浆施工3.6外墙外保温的飘窗、空调板、窗台、窗眉、腰线、雨蓬等水平凸出构件的根部防水质量限制要点3.7外墙保温的分格缝质量限制要点3.8外窗框边保温质量限制要点3.9托架设置3. 10外墙外保温落水管、空调冷凝水管、避雷带等固定点质量限制4.幕墙饰面岩棉板外墙外保温系统施工4.1 岩棉板安装4.2安装第一批锚栓4. 3底层聚合物抗裂胶浆
2、施工4. 4安装其次批锚栓并施工面层抗裂胶浆其次章外门窗工程.安装条件1.l洞口施工及其尺寸偏差1.2门窗框与洞口间的缝隙要求1.3主体结构验收1. 4材料验收1 .5三性试验2 .铝合金窗安装2. 1铝合金窗框的安装2. 2铝合金窗框与墙体间伸缩缝的处理2. 3铝合金窗扇及玻璃安装3.塑钢窗安装3.1 塑钢窗框的安装3. 2塑钢窗框与墙体间伸缩缝的处理3. 3塑钢窗扇及玻璃安装4. 五金件安装5. 成品爱护第三章防水工程1 .屋面卷材防水卷材的贮运、保管和检验1.2基层处理1.3细部处理1.4卷材施工1.5 爱护层的施工1.6 细部构造第一章外墙外保温施工1 .外墙面基层处理1.1 外装饰工
3、程施工前，各预留洞应封堵完毕。砖墙处预留洞应采纳强度等级不低于C20细石混凝土封堵,混凝土剪力墙预留洞应采纳比原剪力墙高一强度等级的细石混凝土封堵，封堵后的细石混凝土应与墙面和混凝土面平齐。1.2 墙体与混凝土梁、柱交接处应设置热镀锌电焊网，应铺贴平整,固定坚固，与基层间隙不大于5mm,加强网宽度不小于500mm。1.3 外墙面基层结构的质量缺陷按以下程序处理完毕：1、 将基层墙面的灰尘、污垢、油渍及残留灰块等清理干净；2、 基层表面凸起物21Omln应铲平，对蜂窝、麻面、露筋、疏松等部位应清理至坚实处,用1：3水泥砂浆或细石混凝土分层补平，清除外露钢筋头和铅丝头等；3、 低凹处用防水砂浆分层
4、补平；4、 墙面运用20-25mm防水砂浆找平。对砂浆类保温墙体，运用防水砂浆找平后的基层墙体平整度、垂直度偏差应小于4mm；对板材类保温墙体，运用防水砂浆找平后的基层墙体平整度、垂直度偏差应小于2mm2 .界面砂浆对要求作界面剂处理的基层应满涂界面砂浆，用滚筒或扫帚将界面砂浆匀称涂刷。满涂界面砂浆的墙面应平整、干净。界面砂浆图2界面砂浆施工3 .无机玻化微珠保温系统施工3.1 贴灰饼墙面基层处理、找平后应采纳同类保温材料做好灰饼，灰饼厚度不小于保温层设计厚度，纵横间距不大于2m。每一检验批灰饼施工完毕，由建设、监理、施工单位对灰饼数量、厚度验收合格，方可进行保温浆料施工。3.2无机玻化微珠保
5、温砂浆施工无机玻化微珠保温砂浆要分遍抹灰，每遍间隔时间应在24小时以上（当在寒冷或潮湿的气候下施工时，应适当延长间隔时间）O后一遍施工厚度要比前一遍施工厚度小,每遍施工厚度不宜超过15mmo抹底层无机玻化微珠保温砂浆时，要压紧压实（尤其在砖缝处），以保证保温层与基层粘结坚固。抹最终一层无机玻化微珠保温砂浆应达到灰饼厚度，并用大杠搓半，门窗、洞口、垂直平整度应达到质量要求。施工后24小时内应做好无机玻化微珠保温砂浆的自然养护，严禁水冲、撞击和振动，必要时洒水养护（视天气状况而定）。保温层固化干燥（一般在5-7天后或用手按不动表面的状况下进行）后方可进行抗裂爱护层的施工。图3.2保温砂浆施工3.3
6、底层抗裂砂浆及耐碱网格布施工3.3.1涂料施工前，应先将门、窗洞口的耐碱网格布翻包边做好，同时在门窗洞口四角应各做一块200mm*300mm附加一般型耐碱网格布,铺贴方向为45。完成上述工序后方可粘贴大面上的耐碱网格布。大面积耐碱网格布粘贴：在抗裂砂浆可操作时间内，将裁剪好的耐碱网格布铺贴在第一层抗裂砂浆上，并将弯曲的一面朝里，沿水平方向绷直铺平，用抹刀边缘抹压铺展固定，将耐碱网格布压入底层抗裂砂浆中。然后由中间向上下、左右方向将面层抗裂砂浆抹平整，确保网格布粘贴坚固、表面平整，砂浆涂抹匀称。耐碱网格布铺贴应满意以下质量要求：1、耐碱网格布搭接宽度不小于IoOnIn1；2、耐碱网格布不得褶皱、
7、空鼓、翘边，严禁干茬搭接；3、耐碱网格布铺贴完毕、经检查合格后方可抹其次遍抗裂砂浆，并将耐碱网格布包覆于抗裂砂浆之中，抗裂砂浆面层的平整度和垂直度应符合规范要求。首层墙面应在抗裂砂浆中布置双道耐碱网格布，应先铺贴加强型耐碱网格布，加强型耐碱网格布铺贴应采纳对接，抹砂浆后进行一般型耐碱网格布铺贴，一般型耐碱网格布铺贴应采纳搭接，并禁止干搭接。两层网格布之间抗裂砂浆应饱满，严禁干贴。图3.3附加耐碱网格布3.4锚栓安装待底层抗裂砂浆稍干硬至可触碰时安装第锚栓。当涂料饰面的高度小于等于60m时，锚栓不少于4个11高度大于60m且小于等于100m时，锚栓不少于6个11f;高度大于100m时，应有专项设
8、计，施工方案应进行论证。当面砖饰面的高度小于等于20m时，锚栓不少于5个11高度大于20m且小于等于40m时，锚栓不少于7个11f;高度大于40m时，应有专项设计，施工方案应进行论证。锚栓锚入混凝土基层长度应225mm,锚入砌体基层长度应250mm,用在空心砖、多孔砖、空心砌块墙体时应采纳带有回拧打结功能的锚栓。3. 5面层聚合物抗裂砂浆施工抗裂砂浆面层抹灰必需在最终一遍保温层充分凝固后进行，一般在5-7天后或用手按不动表面的状况下进行。抗裂砂浆工时，同时在檐口、窗台、阳台、压顶以及凸出墙面的顶面做出坡度，下面应做出滴水槽或滴水线，并做好防水处理。涂料饰面的抗裂砂浆防护层厚度限制在36mm,面
9、砖饰面的抗裂砂浆防护层厚度限制在58mm。面层抗裂砂浆图3.5抗裂砂浆施工3.6 外墙外保温的飘窗、空调板、窗台、窗眉、腰线、雨蓬等水平凸出构件的根部防水质量限制要点飘窗、空调板等水平凸出构件与墙交接处应有强度不低于C20、高度不低于20Omm的混凝土翻边。窗台、窗眉、阳台、雨蓬、腰线和挑檐等处粉刷的排水坡度不应小于2%,且不小于IOmmo先施工水平凸出构件上表面保温层，再施工墙面保温层。保温层的交接缝应严密。水平构件保温层耐碱网格布交接缝处应整片铺设，并与墙面耐碱网格布搭接不少于20Omm宽，且位于墙面耐碱网格布内侧，按要求施工锚栓和抗裂砂浆。在水平构件与墙面保温层交接缝处采纳防水耐候胶封打
10、密实，防水耐候胶与水平面和垂直面的胶结面宽度均不少于10mmo图3.6水平构件细部做法3.7 外墙保温的分格缝质量限制要点保温层应设置分格缝，分格缝间距不大于6m,其中女儿墙内侧及压顶粉刷的分格缝间距不宜大于3m。分格缝的缝宽宜为20mm,缝深为保温层厚度。缝内嵌填聚乙烯泡沫棒背衬并用防水耐候胶密封平整或防水耐候胶密封平整后采纳成品分隔条嵌填。嵌填分隔条时，在分格缝中以及上下250IIlm宽满抹抹抗裂砂浆，将宽度不小于400mm的耐碱网格布和分隔条一同压入分格缝中。最终施工大面耐碱网格布和抗裂砂浆。图3.7分格缝做法3 .8外窗框边保温质量限制要点门窗四周保温层厚度为20mm,设计为板材保温材
11、料时，可采纳无机保温砂浆代替。窗台与保温系统成熟面的缝隙为58mm。在门窗框边缝内嵌填弹性闭孔材料，外溢的部分塞入缝内，不得用刀割除。门窗框边采纳防水耐候密封胶封打，两个胶结面宽度均不少于IOmmo弹性闭孔保温棚殿w图门窗侧边做法防水时候密封胶面砖饰面外保温系统应设置防腐专用托架。高度小于等于20m时，每2层设置一道，且竖向间距不大于7叱高度大于20m且小于等于40m时，每层设置一道，且竖向间距不大于3.5m。涂料饰面和面砖饰面的建筑物600mm高勒脚处应设置防腐专用托架。托架均应采纳长度不小于IOonIin的MlO膨胀锚栓固定，固定间距不大于500mm。托架支承面应凹于装饰面15mm,并用抗
12、裂砂浆嵌实。廉专用角钢CU X OCU时城网格布硼包网肪篇专用觞端头凹 于装饰面15mml,.,l,l,.tGlJ.cll-,.l:.-:匚,匚,.匚，I-.,l,.l匚，匚I,l一图3.9专用托架做法3.10外墙外保温落水管、空调冷凝水管、避雷带等固定点质量限制落水管管卡、空调冷凝水管管卡、避雷带立柱应在找平层施工完成后随即应进行。各固定件应与基层固定坚固，不得采纳干脆钉入或加木楔固定的方式固定。全部外露件与墙面交接缝应采纳防水耐候胶密封处理。4 .幕墙饰面岩棉板外墙外保温系统施工在门窗洞口、幕墙顶部、结构变形缝、勒脚等处的保温层终端部位均应在粘贴岩棉板前，先行粘贴翻包用的窄幅160级耐碱网
13、格布，其压入岩棉板和翻包尺寸均不小于100mm；粘贴岩棉板前，应首先检查岩棉板是否干燥，表面是否平整，清洁,潮湿。表面是否不平整，有污染的岩棉板不得运用；4.L3岩棉板应自下而上沿水平方向铺贴，上下排之间应错缝1/2板长，局面最小错缝不应小于200mm；墙角岩棉板应交织互锁，并保证墙角垂直度；门窗洞口岩棉板拼缝不得留在门窗洞口的四角处，应用整块岩棉板切割成型，岩棉板接缝应离开洞口角部至少200mm;岩棉板应采纳满粘法。抹完胶粘剂后，应先将岩棉板下端与找平层粘贴，然后自下而上匀称挤压、滑动就位。粘贴时应温柔，并随时用2m靠尺检查平整度、垂直度。清除板边溢出的胶粘剂、板的侧边不得有胶。相邻岩棉板应
14、紧密对接,不得留缝,板间高差应不大于1.5mm；4L5局部不规则处岩棉板可现场裁切，切口与板面垂直。墙面边角处的岩棉板最小尺寸不应小于300nm,外门窗框外侧四周可采纳防水、防火性能好的保温材料做保温层，其厚度不应小于20mm。图岩棉板厚度检测图岩棉板粘贴4.2安装第一批锚栓岩棉板采纳胶粘剂与固定后，安装第一批锚栓，第一批锚栓数量应为设计锚栓总数的30虬安装时，采纳冲击钻钻孔，孔深应大于锚固深度IOmm,岩棉塑料圆盘直径不小于10mm。图4.2第一批塑料膨胀螺栓施工4.3底层聚合物抗裂胶浆施工4.3.1岩棉板粘贴ld2d后，可进行抗裂防护层施工；在外门窗洞口四角按45方向加贴300*4OOnI
15、nl的160级耐碱网格布；在岩棉板上抹第一道抹面胶浆，厚度2mn3m11b并趁湿压入160级耐碱网格布，耐碱网格布搭接宽度不小于100rnm,耐碱网格布的铺贴应平整、无褶皱，不得干脆铺设在岩棉板表面，不得外露、干搭接；抹面胶浆施工完后，应检查抗裂防护层的平整度、垂直度及阴阳角方正，不符合要求的应运用抹面胶浆进行修补。图4.3底层聚合物抗裂砂浆施工4.4安装其次批锚栓并施工面层抗裂胶浆待底层抗裂胶浆稍干硬至可触碰是安装其次批锚栓，其数量为总数的70%o锚栓安装完成后进行其次道抹面胶浆施工，厚度2nrn3mm,抹面胶浆总厚度为4mn6mm;抹面胶浆施工完后，应检查抗裂防护层的平整度、垂直度及阴阳角方正，不符合要求的应运用抹面胶浆进行修补。图其次批塑料
