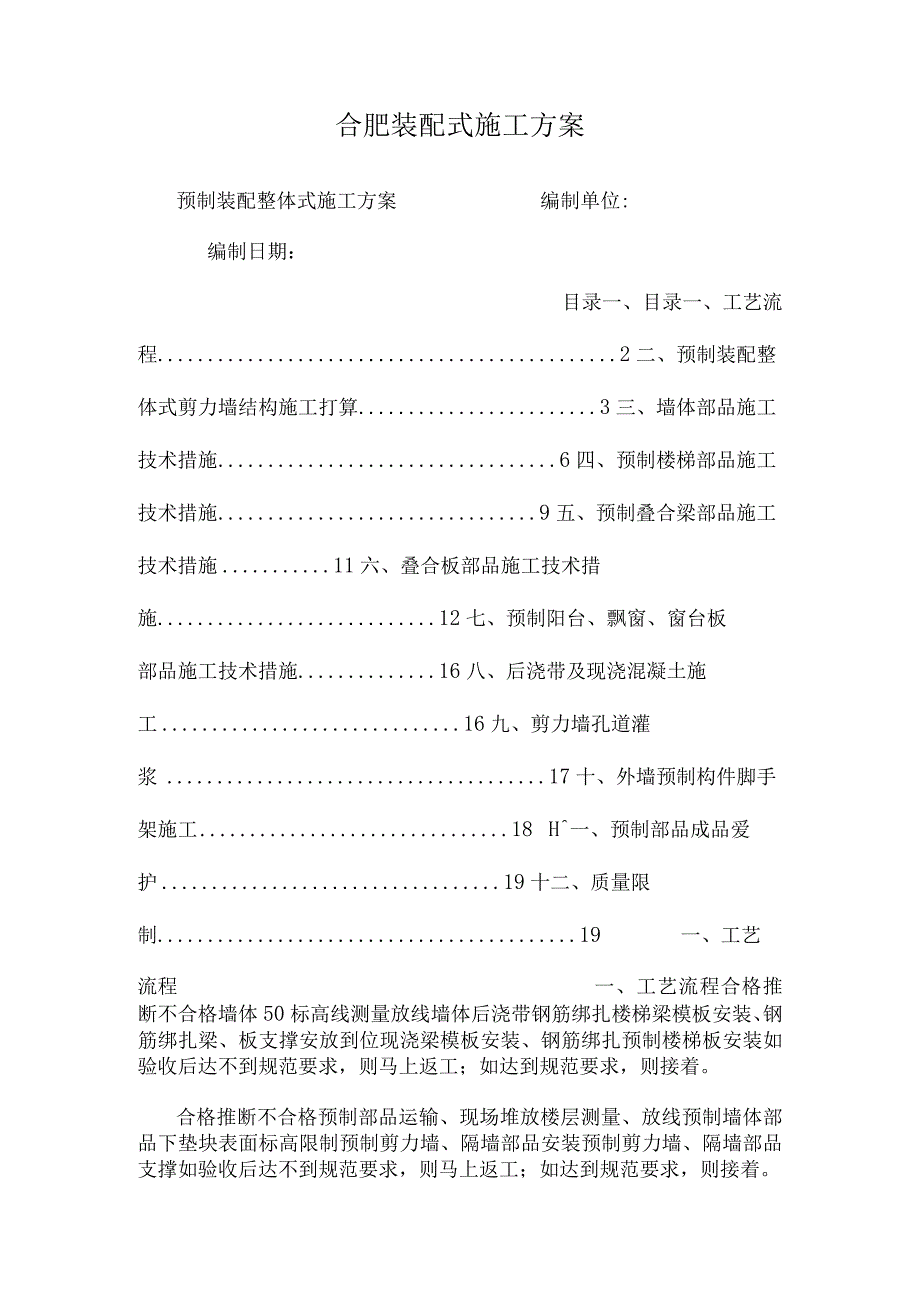

1、合肥装配式施工方案预制装配整体式施工方案编制单位:编制日期：目录一、目录一、工艺流程2二、预制装配整体式剪力墙结构施工打算3三、墙体部品施工技术措施6四、预制楼梯部品施工技术措施9五、预制叠合梁部品施工技术措施11六、叠合板部品施工技术措施12七、预制阳台、飘窗、窗台板部品施工技术措施16八、后浇带及现浇混凝土施工16九、剪力墙孔道灌浆17十、外墙预制构件脚手架施工18H一、预制部品成品爱护19十二、质量限制19一、工艺流程一、工艺流程合格推断不合格墙体50标高线测量放线墙体后浇带钢筋绑扎楼梯梁模板安装、钢筋绑扎梁、板支撑安放到位现浇梁模板安装、钢筋绑扎预制楼梯板安装如验收后达不到规范要求，则

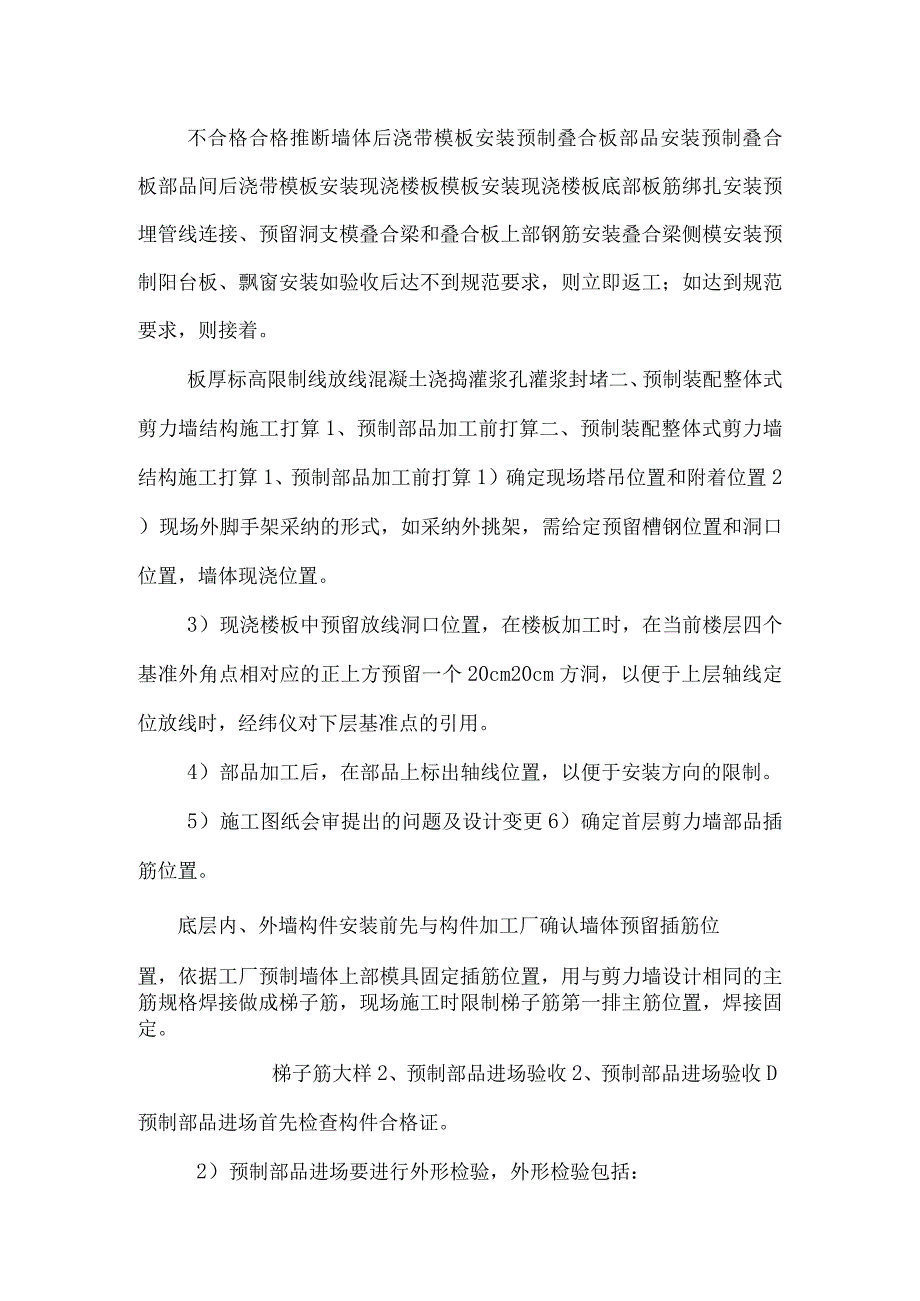

2、马上返工；如达到规范要求，则接着。合格推断不合格预制部品运输、现场堆放楼层测量、放线预制墙体部品下垫块表面标高限制预制剪力墙、隔墙部品安装预制剪力墙、隔墙部品支撑如验收后达不到规范要求，则马上返工；如达到规范要求，则接着。不合格合格推断墙体后浇带模板安装预制叠合板部品安装预制叠合板部品间后浇带模板安装现浇楼板模板安装现浇楼板底部板筋绑扎安装预埋管线连接、预留洞支模叠合梁和叠合板上部钢筋安装叠合梁侧模安装预制阳台板、飘窗安装如验收后达不到规范要求，则立即返工；如达到规范要求，则接着。板厚标高限制线放线混凝土浇捣灌浆孔灌浆封堵二、预制装配整体式剪力墙结构施工打算1、预制部品加工前打算二、预制装配整
3、体式剪力墙结构施工打算1、预制部品加工前打算1）确定现场塔吊位置和附着位置2）现场外脚手架采纳的形式，如采纳外挑架，需给定预留槽钢位置和洞口位置，墙体现浇位置。3）现浇楼板中预留放线洞口位置，在楼板加工时，在当前楼层四个基准外角点相对应的正上方预留一个20cm20cm方洞，以便于上层轴线定位放线时，经纬仪对下层基准点的引用。4）部品加工后，在部品上标出轴线位置，以便于安装方向的限制。5）施工图纸会审提出的问题及设计变更6）确定首层剪力墙部品插筋位置。底层内、外墙构件安装前先与构件加工厂确认墙体预留插筋位置，依据工厂预制墙体上部模具固定插筋位置，用与剪力墙设计相同的主筋规格焊接做成梯子筋，现场施

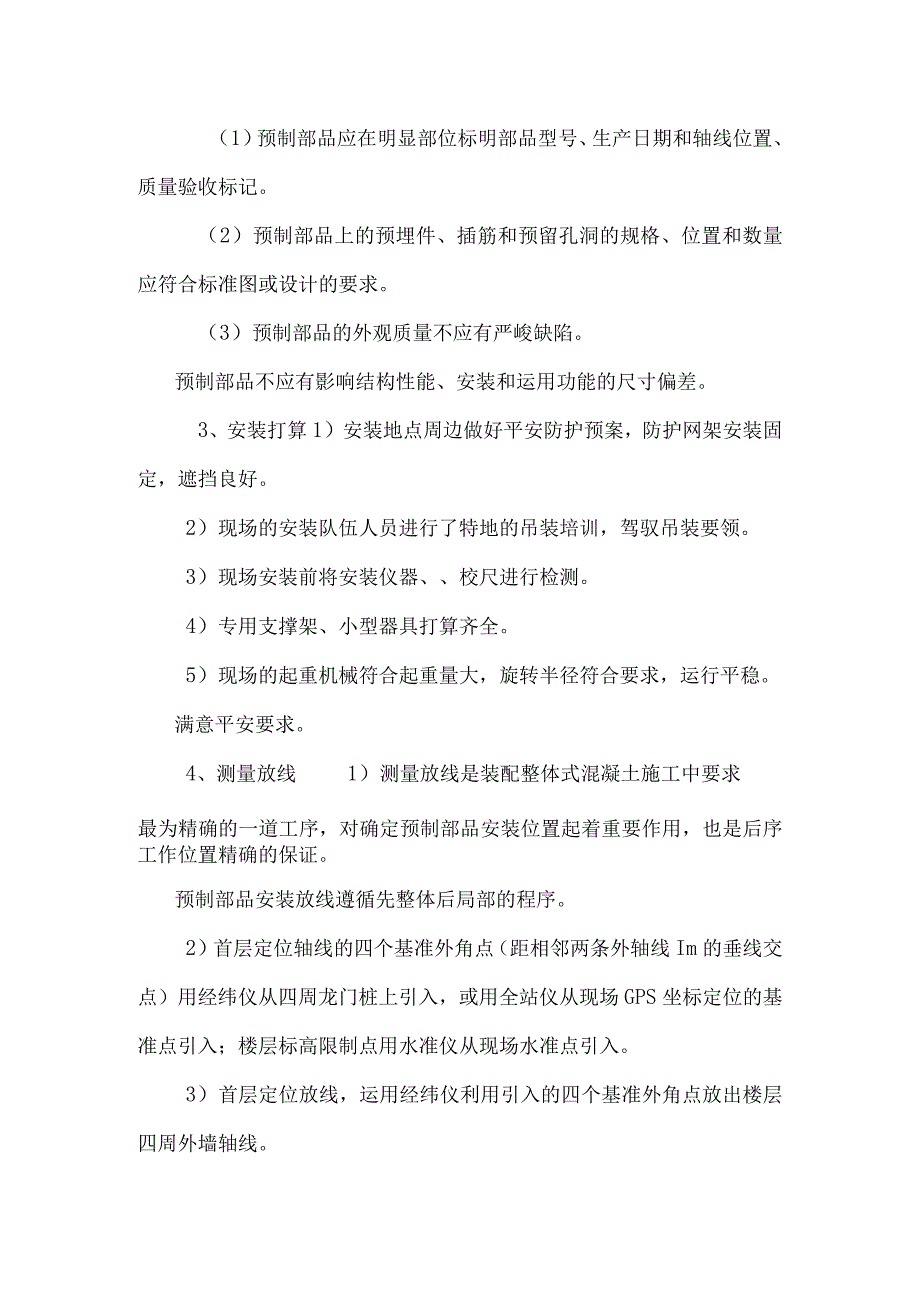

4、工时限制梯子筋第一排主筋位置，焊接固定。梯子筋大样2、预制部品进场验收2、预制部品进场验收D预制部品进场首先检查构件合格证。2）预制部品进场要进行外形检验，外形检验包括：（1）预制部品应在明显部位标明部品型号、生产日期和轴线位置、质量验收标记。（2）预制部品上的预埋件、插筋和预留孔洞的规格、位置和数量应符合标准图或设计的要求。（3）预制部品的外观质量不应有严峻缺陷。预制部品不应有影响结构性能、安装和运用功能的尺寸偏差。3、安装打算1）安装地点周边做好平安防护预案，防护网架安装固定，遮挡良好。2）现场的安装队伍人员进行了特地的吊装培训，驾驭吊装要领。3）现场安装前将安装仪器、校尺进行检测。4）专
5、用支撑架、小型器具打算齐全。5）现场的起重机械符合起重量大，旋转半径符合要求，运行平稳。满意平安要求。4、测量放线1）测量放线是装配整体式混凝土施工中要求最为精确的一道工序，对确定预制部品安装位置起着重要作用，也是后序工作位置精确的保证。预制部品安装放线遵循先整体后局部的程序。2）首层定位轴线的四个基准外角点（距相邻两条外轴线Im的垂线交点）用经纬仪从四周龙门桩上引入，或用全站仪从现场GPS坐标定位的基准点引入；楼层标高限制点用水准仪从现场水准点引入。3）首层定位放线，运用经纬仪利用引入的四个基准外角点放出楼层四周外墙轴线。待轴线复核无误后，作为本层的基准线。4）以四周外墙轴线为基准线，运用5
6、m钢卷尺放出外墙安装位置线。先放四个外墙角位置线，后放外墙中部墙体位置线。5）待四周外墙位置线放好后，以此为限制线，以50m钢卷尺为工具放内墙位置线。先放楼梯间的三面内墙位置线，再放其它内墙位置线；先放大墙位置线，后放小墙位置线；先放承重墙位置线，后放非承重墙位置线。6）在预留门洞处必需精确无误的放出门洞线。7）在外墙内侧，内墙两侧20cm处放出墙体安装限制线。8）运用水准仪利用楼层标高限制点，限制好预制墙体下垫块表面标o9）待预制墙体部品安装好后，运用水准仪利用楼层标高限制点，在墙体放出50限制线，以此做为预制叠合梁、板和现浇板模板安装标高限制线。10）依据墙线外侧20cm限制线，放出预制楼
7、梯叠合梁安装轴线；依据墙体上弹好的50限制线，放出预制楼梯叠合梁安装标高，要留意预制楼梯板表面建筑标高与50限制线结构标高的高差。ID在楼梯间相应的剪力墙上弹出楼梯踏步的最上步及最下一步位置，用来限制楼梯安装标高位置。12）在混凝土浇捣前，运用水准仪、标尺放出上层楼板结构标高，在预制墙体部品预留插筋上相应水平位置缠好白胶带，以白胶带下边线为准。在白胶带下边线位置系上细线，形成限制线，限制住楼板、梁混凝土施工标高。13）上层标高限制线，用水准仪和标尺由下层50限制线引用至上层。三、墙体部品施工技术措施1、剪力墙部品安装D墙体部品安装工艺：抄平放线墙下标高找平限制块安装外墙（内墙）安装斜撑校核墙体
8、轴线及垂直度墙底用砂浆封堵墙体后浇带钢筋绑扎墙体后浇带支模墙体后浇带浇筑2/3高度。2）抄平放线：先放出墙体外边四周限制轴线，并保证外墙大角在转角处成900规方。再放出每片墙体的位置限制线及抄平每片墙体的标高限制块，每片墙体下的标高限制块不少于2块。3）标高限制块安放方法：先将理石一面用角磨机磨平后（理石垫块长度小于墙体2mm）,用砂浆座浆安放理石，水准仪协作标尺调整垫块表面标高，待垫块养生强度达到要求，方可吊装预制墙体部品。4）吊装墙体部品墙体部品起吊时垂直平稳，吊索与水平线夹角不小于600,下落至安装部位0.5米处缓慢就位。墙体部品吊装由3人对墙体部品对位、扶正，使下层墙体预留钢筋进入吊装
9、墙体部品中。5）墙体部品位置限制：部品安装就位后与预先弹放的限制线吻合。6）安装斜撑：（1）墙体落稳后，标高、轴线符合完成，安装固定斜撑；（2）斜撑位置设置于墙体2/3处，支撑与水平线夹角在550650之间，每块墙板设置不少于2个支撑。（3）运用固定斜撑的微调功能调整墙体的垂直度；应用的斜撑以拉压两种功能的为主，斜撑统一固定于墙体的一侧，留出过道，便于其他物品运输。7）封堵墙下缝用砂浆将墙下缝隙进行封堵；8）墙体后浇带钢筋绑扎先安放后浇带焊接钢筋环，再放置竖向主筋，然后下层预留主筋与本层主筋绑扎，水平箍筋与主筋及墙体预留水平环筋进行绑扎。9）墙体后浇带支模，模板采纳胶合板，协作6060木方，用
10、穿墙螺栓固定。支模要严格检查坚固程度，要限制好模板高度、截面尺寸等。模板间缝隙用胶带粘贴，避开浇注彼时漏浆。10）墙体后浇带混凝土施工至墙体高度的2/3处，剩余混凝土待叠合板现浇层混凝土施工时一起浇筑。2、隔墙安装隔墙部品定位、安装施工均与剪力墙部品安装相同，只有连接型式不同。1）隔墙与相邻预制墙体连接隔墙与相邻预制墙体之间采纳预埋螺栓连接。预制隔墙在与相邻预制墙体连接位置处，预先按规定高度和距离埋设螺栓，且埋设螺栓不少于2个。相邻预制剪力墙体在工厂加工时就在与隔墙连接处规定高度和距离处设置预埋铁盒，铁盒与预制剪力墙整体连接坚固，铁盒一面开口露在墙外留一洞口，且洞口应开得略大，便于调整。在螺栓
11、与铁盒间放置一块与铁盒壁厚相同比洞口略大的垫片。现场安装时，待预制隔墙的标高和水平、垂直都到位后，把螺栓拧紧。2）隔墙与相邻现浇墙体连接隔墙部品加工时预埋26钢筋，预埋位置与现浇墙体相对应的上、下各500mn处，待现浇墙体施工时进行锚固。3）隔墙预埋管线连接隔墙下部在楼板表面预留管线接头位置,预留宽IOcm高20cm厚5cm凹槽，墙内预埋管线在凹槽处甩出接头，作为隔墙管线与下层管线连接处；隔墙预留管线接头在上部叠合板交接处与现浇板内铺设的管线相接；接头处，用胶带缠绑紧密。8）隔墙板与楼板相接处，在隔墙板两侧预留2cm凹槽，在楼板对应位置处也预留2cm凹槽，等隔墙板安装完成后用水泥砂浆抹平。9）
12、墙体安装完毕后，用砂浆封堵四周。四、预制楼梯部品施工技术措施1、楼梯安装依次1）依据限制线确定楼梯预制部品水平、垂直高度安装位置，并且将楼梯踏步最上、最下步安装位置用墨线弹在楼梯间剪力墙上，楼梯部品踏步最上、最下步安装位置按建筑标高限制。2）楼梯梁及缓台板按结构标高进行支模、绑楼梯梁底筋、箍筋、腰筋。3）依据楼梯部品安装位置先安装楼梯支撑，每块楼梯部品支撑不少于2个。4）楼梯部品编号核定精确后方可吊装楼梯部品，楼梯部品吊装时先进行试吊，缓慢起吊离地1米高度确认无误后方可吊装起吊，在离安装位置高度05米处缓慢下落。楼梯部品吊装由3人在楼梯部品上、下两边及内侧面对位、扶正，使楼梯部品进入现浇梁内2
13、cm后初步安装完成。5）依据剪力墙限制线对楼梯部品位置进行符合，运用可调整支撑对标高进行微调，保证楼梯部品安装位置精确。6）楼梯预制部品预留锚固钢筋伸入楼梯梁内进行锚固。7）绑扎缓台板底筋，穿楼梯梁上部钢筋，两侧弯锚筋与梁上主筋焊接，再绑扎缓台板上部负弯矩筋。7）浇筑楼梯梁及缓台板混凝土。2、楼梯梁及缓台板支模、绑筋（1）楼梯梁及缓台板包括上部及下部梯梁及缓台板。（2）支模前先将楼梯梁的轴线位置及标高限制线弹到剪力墙上，楼梯梁支模位置以放线定位尺寸为准。（3）先支下部楼梯梁，再支上部楼梯梁，楼梯梁支底模及外侧邦,然后支缓台板模板。支撑采纳可调整支撑，龙骨采纳IOlOcm木方，模板采纳胶合板。3
14、、楼梯部品的安装1）依据上部、下部楼梯梁的位置确定楼梯部品吊装位置。2）将吊装钢丝绳索对称分别挂入预制楼梯部品的四个预埋吊点中，吊装前先对楼梯部品进行试吊，楼梯部品缓慢起吊离地1米高度，确认无误后方可进行安装吊装。3）楼梯部品吊至楼梯位置后，两人从两侧扶正，一个人在楼梯下部用撬棍顶住楼梯，对准上、下部叠合梁初步确定楼梯的位置。4）在楼梯部品下安装2道可调整支撑，楼跑上部一道、下部一道。支撑上安放龙骨，龙骨采纳IOlOcm木方通长布置。5）将部品用撬棍校正，并且保证楼梯进入上部叠合梁内1cm,预制部品预留钢筋落于上、下部叠合梁支座处。依据剪力墙上弹好的楼梯部品建筑标高位置，核对精确后方可落钩，楼
15、梯部品定位后严禁撬动，落钩后可运用可调整支撑进行高差微调。6）把预制楼梯上、下部钢筋锚固在楼梯梁钢筋内，保证锚固长度。4、楼梯梁、缓台板混凝土施工1）检查预制楼梯上、下部钢筋锚固在楼梯梁钢筋内，满意锚固长度后进行混凝土浇筑。2）混凝土浇筑后用塑料布进行覆盖养护。五、预制叠合梁部品施工技术措施1、叠合梁依据支座锚固形式分为二种。叠合梁上部钢筋在支座钢筋直锚满意要求时，叠合梁箍筋做成封闭箍。叠合梁上部钢筋在支座钢筋弯锚时，叠合梁箍筋做成开口箍。楼板中的预制板梁中的预制梁梁中的开口箍筋楼板中的现浇板梁中的现浇梁叠合梁开口箍筋示意图楼板中的预制板梁中的预制梁梁中的闭口箍筋楼板中的现浇板梁中的现浇梁叠合梁闭口箍筋示意图2、叠合梁为了保证上部叠合板钢筋进入梁内支座，将叠合梁钢筋按设计绑扎箍筋、底筋、腰筋后进行混凝土浇筑。叠合梁上部主筋待叠合板预制部品安装完成后进行绑扎。3、预制叠合梁吊装1）叠合梁安装前打算：将相应叠合梁下的墙体梁窝处钢筋调整到位，适于叠合梁外露钢筋的安放；2）吊装安放：先将叠合梁一侧吊点降低穿入支座中再放置另一侧吊点，然后支设底部支撑。3）依据剪力墙上弹出标高限制线校核叠合梁标高位置，利用支撑可调整功能进行调整，标高符合要求后，叠合梁两头用焊接固定，然后
