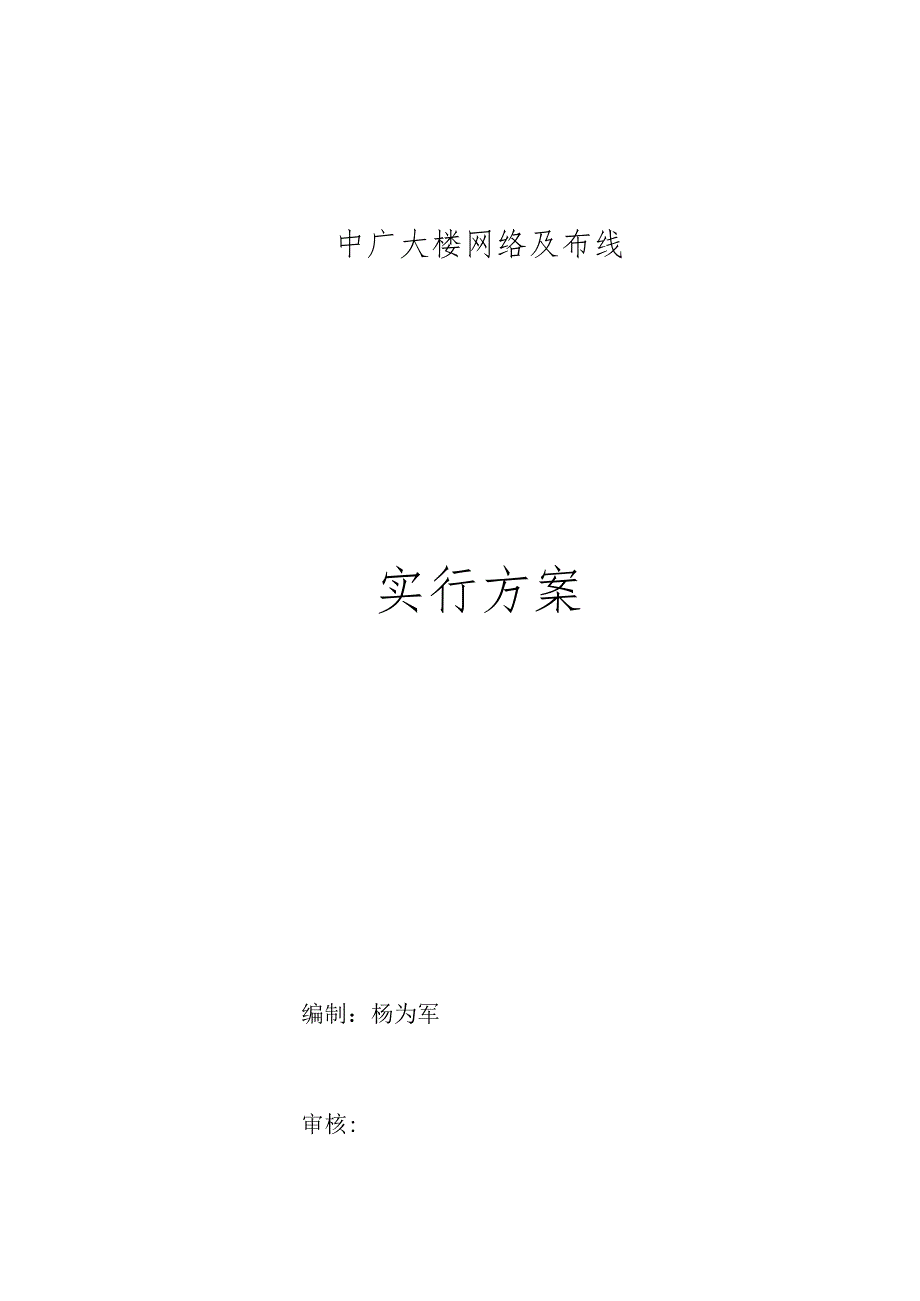

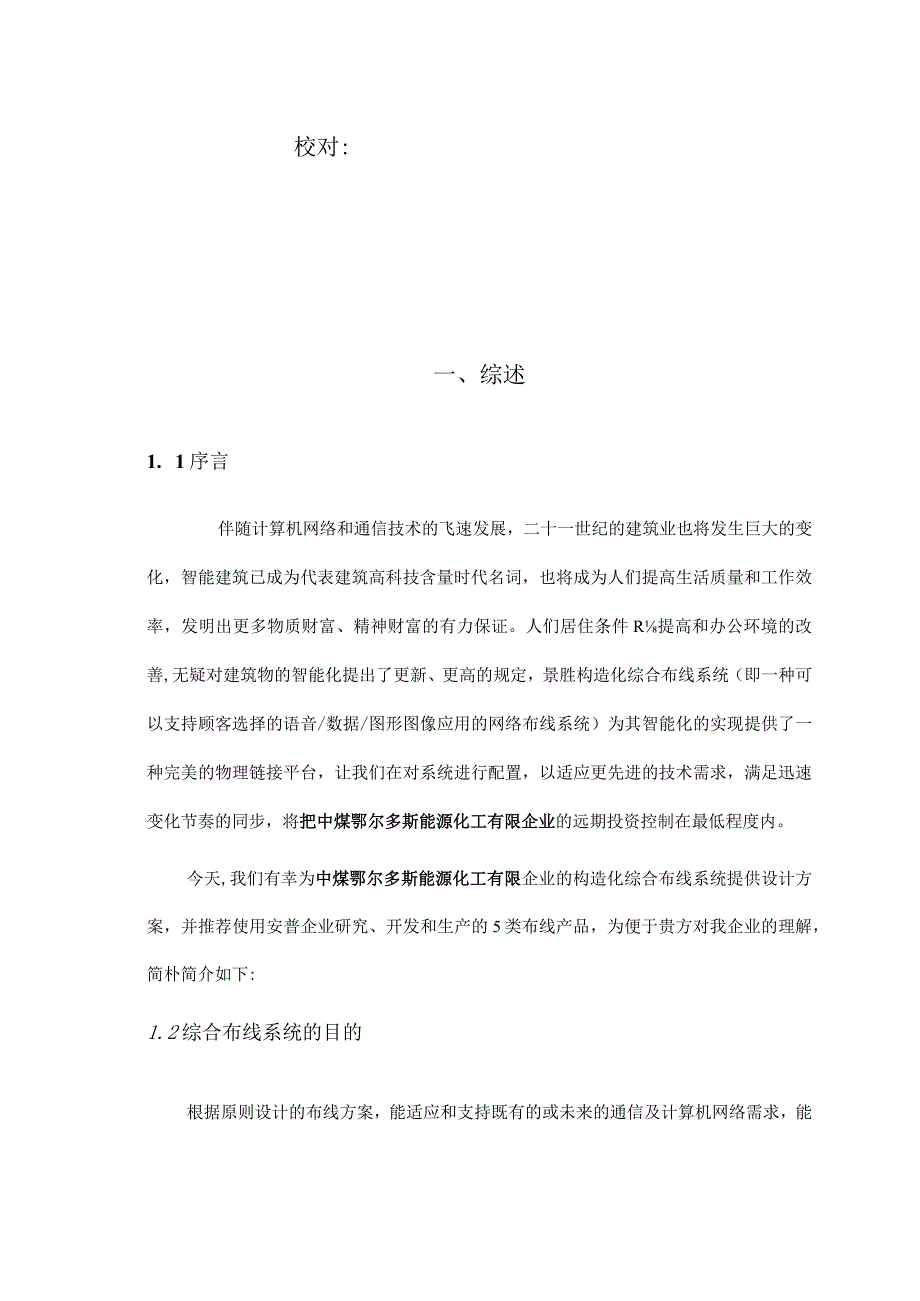

1、中广大楼网络及布线实行方案编制：杨为军审核:校对:一、综述1. 1序言伴随计算机网络和通信技术的飞速发展，二十一世纪的建筑业也将发生巨大的变化，智能建筑已成为代表建筑高科技含量时代名词，也将成为人们提高生活质量和工作效率，发明出更多物质财富、精神财富的有力保证。人们居住条件R提高和办公环境的改善,无疑对建筑物的智能化提出了更新、更高的规定，景胜构造化综合布线系统（即一种可以支持顾客选择的语音/数据/图形图像应用的网络布线系统）为其智能化的实现提供了一种完美的物理链接平台，让我们在对系统进行配置，以适应更先进的技术需求，满足迅速变化节奏的同步，将把中煤鄂尔多斯能源化工有限企业的远期投资控制在最低

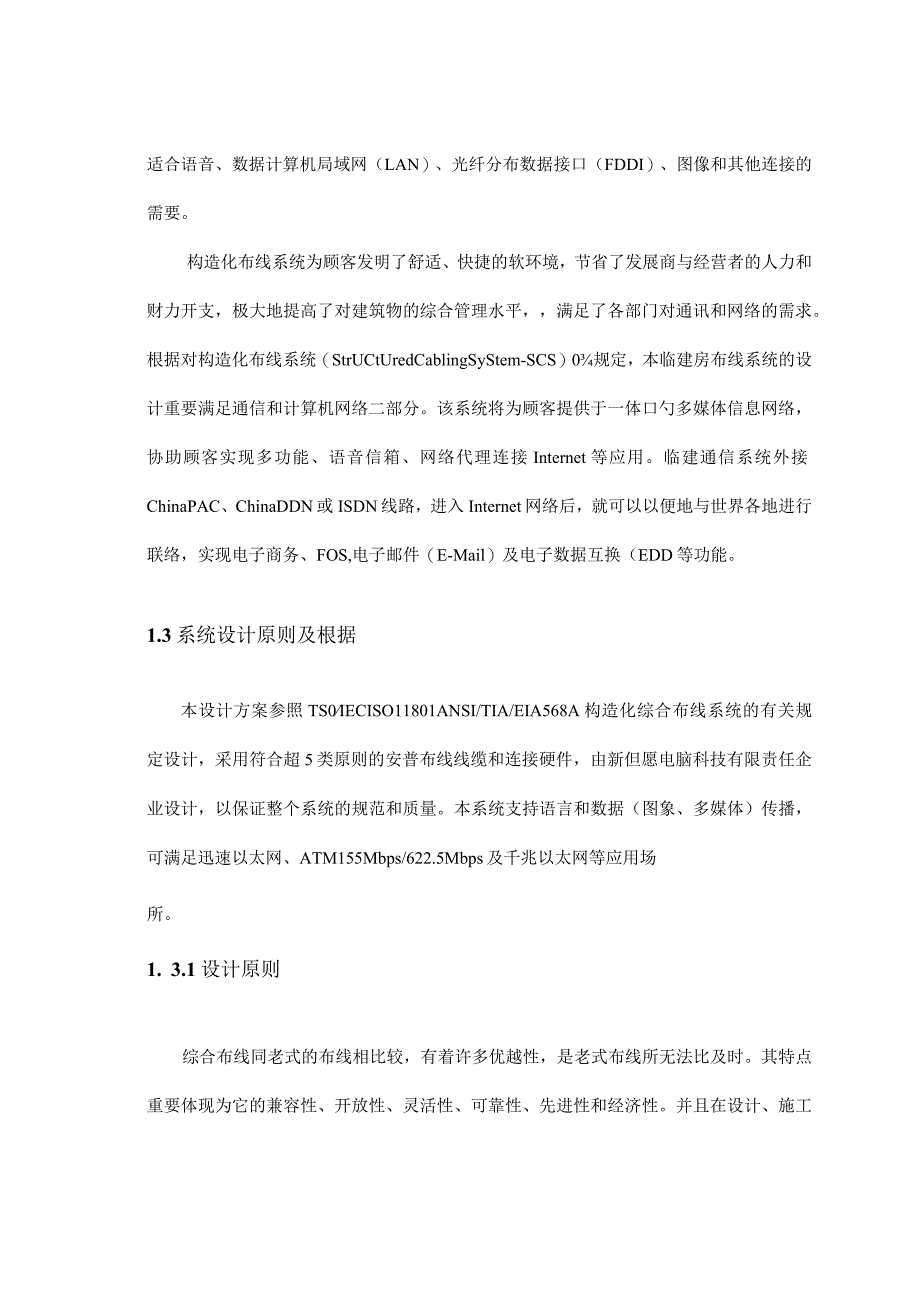

2、程度内。今天,我们有幸为中煤鄂尔多斯能源化工有限企业的构造化综合布线系统提供设计方案，并推荐使用安普企业研究、开发和生产的5类布线产品，为便于贵方对我企业的理解，简朴简介如下:1.2综合布线系统的目的根据原则设计的布线方案，能适应和支持既有的或未来的通信及计算机网络需求，能适合语音、数据计算机局域网（LAN）、光纤分布数据接口（FDDI）、图像和其他连接的需要。构造化布线系统为顾客发明了舒适、快捷的软环境，节省了发展商与经营者的人力和财力开支，极大地提高了对建筑物的综合管理水平，满足了各部门对通讯和网络的需求。根据对构造化布线系统（StrUCtUredCablingSyStem-SCS）0规定
3、，本临建房布线系统的设计重要满足通信和计算机网络二部分。该系统将为顾客提供于一体口勺多媒体信息网络，协助顾客实现多功能、语音信箱、网络代理连接Internet等应用。临建通信系统外接ChinaPAC、ChinaDDN或ISDN线路，进入Internet网络后，就可以以便地与世界各地进行联络，实现电子商务、FOS,电子邮件（E-Mail）及电子数据互换（EDD等功能。1.3系统设计原则及根据本设计方案参照TS0IECISO11801ANSI/TIA/EIA568A构造化综合布线系统的有关规定设计，采用符合超5类原则的安普布线线缆和连接硬件，由新但愿电脑科技有限责任企业设计，以保证整个系统的规范和
4、质量。本系统支持语言和数据（图象、多媒体）传播，可满足迅速以太网、ATM155Mbps/622.5Mbps及千兆以太网等应用场所。1. 3.1设计原则综合布线同老式的布线相比较，有着许多优越性，是老式布线所无法比及时。其特点重要体现为它的兼容性、开放性、灵活性、可靠性、先进性和经济性。并且在设计、施工和维护方面也给人们带来了许多以便。兼容性：综合布线的首要特点是它的兼容性。所谓兼容性是指它自身是完全独立时而与应用系统相对无关，可以合用于多种应用系统。综合布线将语音、数据与监控设备的信号线通过统一规划和设计，采用相似的传播介质、信息插座、交连设备、适配器等，把这些不一样信号综合到一套原则的布线中
5、。由此可见，这个布线比老式布线大为简化，节省大量的物资、时间和空间。 开放性：该系统采用开放式体系构造，符合多种国际上现行的原则，它几乎对所有著名厂商的产品都是开放的，并支持所有通信协议。 灵活性：该系统采用原则的传播线缆和有关连接硬件，模快化设计，所有通道都是通用的，并且每条通道可支持终端、以太网工作站及令牌网工作站。所有设备的开通及更改均不需变化布线线路，组网也可灵活多变。 可靠性：该系统采用高品质的材料和组合压接的方式构成一套高原则的信息传播通道，所有线缆和有关连接件均通过ISO认证，每条通道都要采用专用仪器测试链路阻抗及衰减率，以保证其电气性能。应用系统所有采用点到点端接，任何一条链路
6、故障均不影响其他链路的运行，从而保证了整个系统的可靠运行。先进性：该系统采用光纤和双绞线混合布线方式，极为合理地构成一套完整的布线。所有布线均采用世界上最新通信原则，链路均按8芯双绞线配置。5类双绞线的数据最大传播率可到达155Mbps,对于特殊顾客的需求可把光纤引到桌面。干线语音部分采用电缆，数据部分采用光缆，为同步传输多路实时多媒体信息提供足够的裕量。经济性：虽然综合布线初期投资比较高，但由于综合布线将本来互相独立、互不兼容的若干种布线集中成为一套完整的布线体系，统一设计，统一施工,统一管理。这样可省去大量的反复劳动和设备占用，使布线周期大大缩短。此外，综合布线系统使用简朴、以便，维护费用
7、低，可以满足三维多媒体口勺传播和顾客对ISDN、ATM的需求。可见综合布线系统具有很高的性能价格比。1.3.2设计根据满足下列原则：国际建筑通用布线原则北美商用建筑电信布线原则北美电信走道和空间的商用建筑原则北美商用建筑物电信设备的管理原则北美商用建筑物电信设备的管理原则-IS011801-ANSI/TIA/EIA568A-ANSI/EIA/TIA-569-ANSI/EIA/TIA-606-ANSI/EIATIATSB-75-IEEE IOO BASE-T100兆以太网-CCITT ISDN综合业务数据网络原则-IEEE 802.3 IOBASE-T光纤分布数据接口 (FDDI)原则-IEEE
8、802.5TOKENRING网络原则-ANSI FDDI IlOMbps北美光纤数据接口高速局域网原则-ATM 155Mbps622.5Mbps异步传播模式原则一RS232、X.21、RS422异步、同步传播原则1.3.3安装与设计规范 中国民用建筑电气设计规范(JGJ/T16-92) 智能建筑设计原则(EBD-03-95) 工业企业通信设计规范(CECS09:89) 建筑与建筑群综合布线系统工程设计规范(CECS72:97) 建筑与建筑群综合布线系统工程施工及验收规范(CECS72:97) 电气装置安装工程施工及验收规范(GBJ232-82)二、项目规定和分析2.1项目概况：根据本工程欧)详
9、细状况，它满足系统纳入构造化布线系统B条件:(a)超五类水平电缆在设备端口至终端端口股!距离不超过90米；(b)采用高速率、大带宽的传播介质，数据传播H勺带宽在水平区内可达622Mbps；（c）具有一定的抗电磁干扰特性和防电磁辐射泄露性能;通过信息端点规划定位，PDS布线支撑，使系统获得相称健全的“信息公路”网络体系，借助计算机网络服务的强有力工具，提高调度、行政管理效率与水平。也为该建筑群提供了良好的内部环境和畅通的对外联络设施。2.2系统需求配置：本临建区重要为办公用，因此采用较高的配置原则。根据甲方规定并结合我司数年来在该领域的设计、施工经验，工程组网方式采用千兆关键互换机（三层互换机）
10、划分两个VLAN带若干工作组互换机（二层互换机）星形网络构造，布线产品均为安普5类构造化布线产品，使整个系统完全满足5类传播性能原则，以适应10-23年技术发展和使用的规定，且具有开放性、灵活性和可扩展性。2.3楼层信息点分布记录:根据甲方所提供的施工平面图及贵方规定，本工程信息点均设计数据点，核算出各区域信息点分布图如下：临建办公区:J型区域数据点语音点有线电视点广播点一楼16个3个二楼29个6个三楼10个5个四楼20个8个五楼6个5个信息点总计：108三、设计方案3.1 方案设计概述根据临建网络的项H规定及上述有关原则，本方案为一种较经典的星型拓扑构造系统，现将设计方案概述如下：根据顾客规
11、定，临建设备间设于宿舍南第一间弱电机房，从主设备间引线缆直接引至工作区。水平布线电缆均采用超5类网线，信息插座选用安普企业特色产品5类系列插座。本方案分为三大子系统，分别为工作区子系统、水平子系统及管理间子系统，为二级星型拓扑构造。详细分述详见施工布线图：3.1.1 工作区子系统工作区子系统是指信息端口以外的空间，但一般习惯将电信插座列入工作区子系统。本系统设置57个单口信息点。工作区材料配置表序号型号名称数量1超五类信息模块1082单位插座面板1083.1.2 水平布线子系统水平布线子系统为配线间水平配线架至各个办公室门口及营业厅的信息点的连接线缆。本项目数据点采用超五类网线、语音点采用四芯
12、线。序号型号名称数量1超5类网线约22箱3桥架约400米4PVC管2023米（此项为约数。详细数量视现场状况而定。）3.1.3 设备间子系统设备间子系统是由路由器、互换机、配线架、跳线及有关有源设备（HuB、服务器等）等构成。设备间子系统是一空间概念，总配线架搜集来自各水平子系统B线缆,并与有关有源设备通过跳线或对接实现系统B联网。布线系统实行规定；我们将选用和配置安普的对应产品。详细如下：设备配置表序号型号名称数量119”配线柜（16U）1付224口网络互换机5台3路由器1台448口网络互换机2台5超五类线200米6水晶头500个7配线架3个8模块200套3.1.4 其他产品阐明本项目施工工
13、具包括：打线工具：重要用于主干线缆与配线架和压线模块的压接，亦为最基本工具之一。安装消耗品：施工辅材，包括扎带，胶带，油笔等。检测工具：美国FLUKE手持式工程仪表，可迅速以便地测试1对4对线缆的开路、短路、反接、错接以及线对交错等状况，以及ISOlI801提出的多种参数。四、施工方案提议4.1 安装环境4.1.1 布线装置及线缆的工作环境温度：-5摄氏度45摄氏度相对湿度：585%PH4.1.2 布线装置及线缆的大气环境不具有潮湿和粉尘的影响不具有受到鼠害的危险海拔高度不大于1OOO米地震裂度为6度4.2 总体方案阐明4.2.1布线系统设计阐明综合布线系统波及计算机网络和通讯系统。综合布线系
14、统有助于多种网络拓扑构造的应用，实行构造化综合布线方式，以到达高度智能化及节省投资的目的。参照临建区的平面需求图，我们设计了共57个数据点。4.2.2临建区PDS各子系统详细阐明如下将按照综合布线系统的各个子系统之次序描述各个部分的设计：4.2.2.1工作区子系统工作区子系统是各办公区构成，根据各自不一样的功能，由单孔和双孔信息插座构成，插座里采用的是拆装灵活的模块。通过插座既可以引出线，也可以连接数据终端及其他弱电设备。信息插座和电源可安装在墙上、柱子上，部分可安装于地板上。安装于墙、柱上的插座之底边和地板之距离为30CMo安装于地板上的信息插座需防水、防尘，且可升降，以使得无论在有无地毯的
