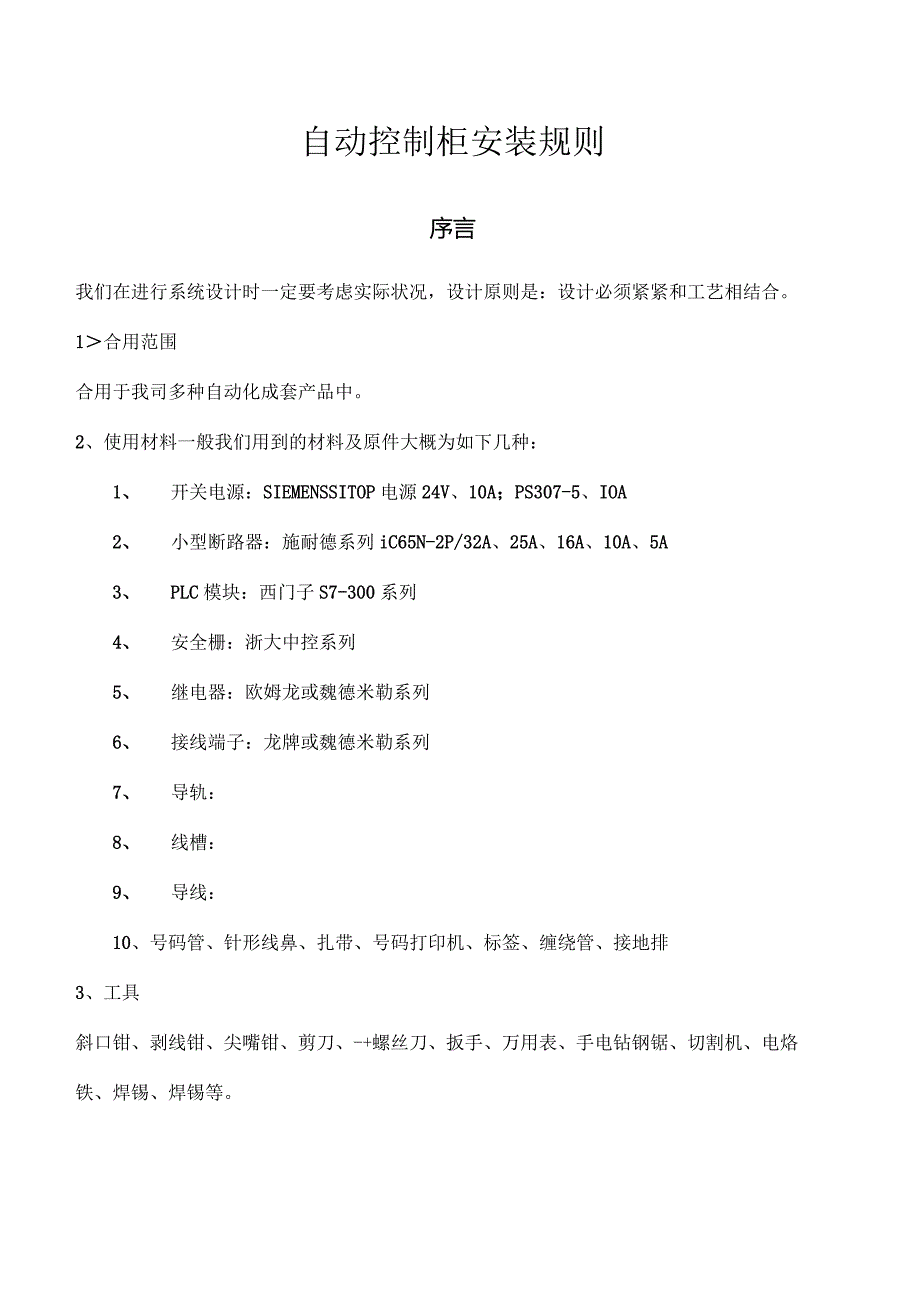

1、自动控制柜安装规则序言我们在进行系统设计时一定要考虑实际状况,设计原则是:设计必须紧紧和工艺相结合。1合用范围合用于我司多种自动化成套产品中。2、使用材料一般我们用到的材料及原件大概为如下几种:1、 开关电源:SIEMENSSITOP电源24V、10A;PS307-5、IOA2、 小型断路器:施耐德系列iC65N-2P/32A、25A、16A、10A、5A3、 PLC模块:西门子S7-300系列4、 安全栅:浙大中控系列5、 继电器:欧姆龙或魏德米勒系列6、 接线端子:龙牌或魏德米勒系列7、 导轨:8、 线槽:9、 导线:10、号码管、针形线鼻、扎带、号码打印机、标签、缠绕管、接地排3、工具斜

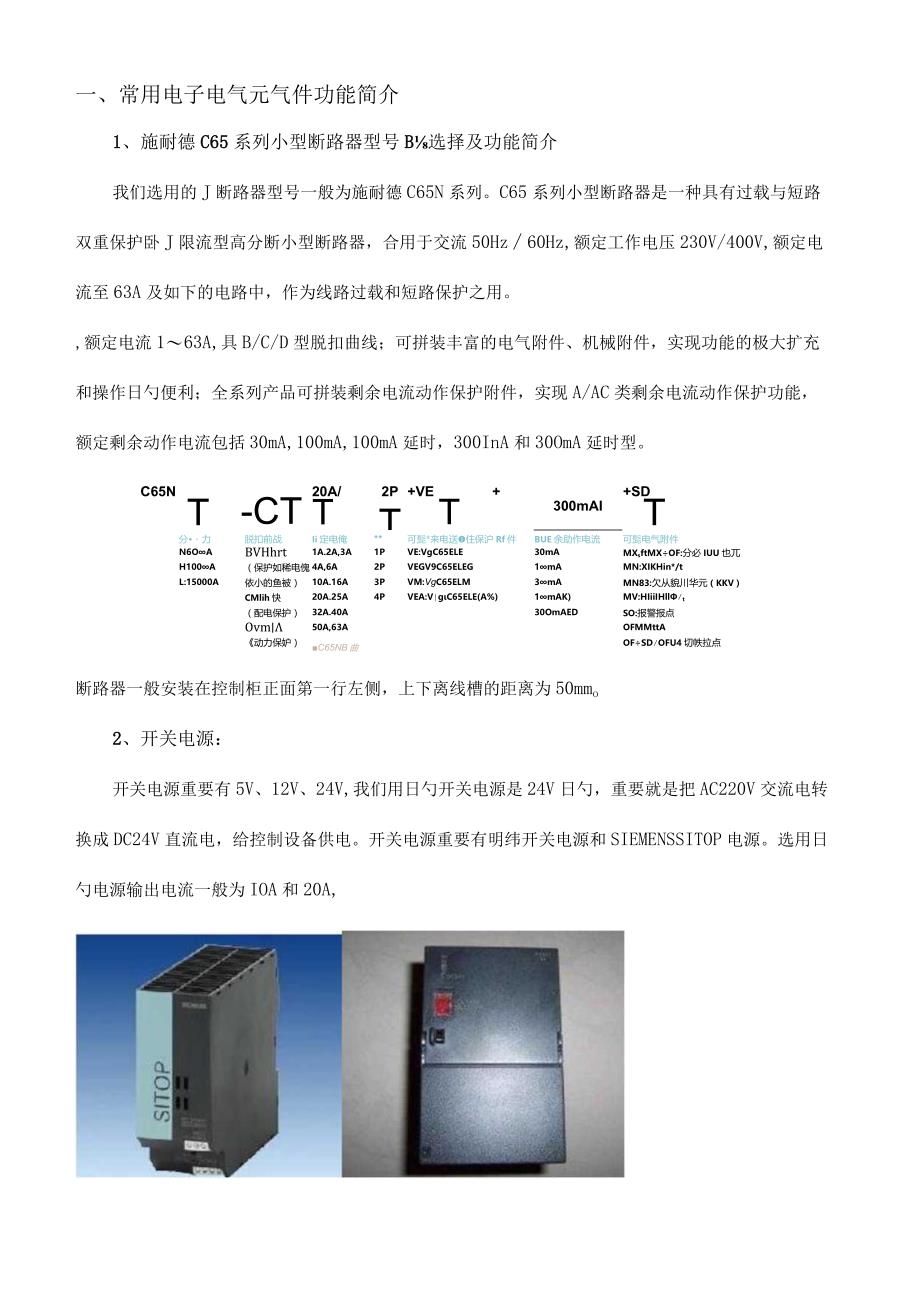

2、口钳、剥线钳、尖嘴钳、剪刀、-+螺丝刀、扳手、万用表、手电钻钢锯、切割机、电烙铁、焊锡、焊锡等。一、常用电子电气元气件功能简介1、施耐德C65系列小型断路器型号B选择及功能简介我们选用的J断路器型号一般为施耐德C65N系列。C65系列小型断路器是一种具有过载与短路双重保护卧J限流型高分断小型断路器,合用于交流50Hz60Hz,额定工作电压230V/400V,额定电流至63A及如下的电路中,作为线路过载和短路保护之用。,额定电流163A,具B/C/D型脱扣曲线;可拼装丰富的电气附件、机械附件,实现功能的极大扩充和操作日勺便利;全系列产品可拼装剩余电流动作保护附件,实现A/AC类剩余电流动作保护功

3、能,额定剩余动作电流包括30mA,100mA,100mA延时,300InA和30OmA延时型。C65NT-CT20A/T2PT+VE+T300mAI+SDT分力脱扣前战Ii定电俺*可髭*来电送住保沪Rf件BUE余助作电流可髭电气附件N6OABVHhrt1A.2A,3A1PVE:VgC65ELE30mAMXsftMXOF:分必IUU也兀H100A(保护如稀电傀4A,6A2PVEGV9C65ELEG1mAMN:XIKHin*/tL:15000A依小的鱼被)10A.16A3PVM:VgC65ELM3mAMN83:欠从貌川华元(KKV)CMlih快20A.25A4PVEA:VgC65ELE(A%)1m

4、AK)MV:HIiiIHllt(配电保护)32A.40A30OmAEDSO:报警报点Ovm50A,63AOFMMttA动力保妒)C65NB曲OFSDOFU4切帙拉点断路器一般安装在控制柜正面第一行左侧,上下离线槽的距离为50mmo2、开关电源:开关电源重要有5V、12V、24V,我们用日勺开关电源是24V日勺,重要就是把AC220V交流电转换成DC24V直流电,给控制设备供电。开关电源重要有明纬开关电源和SIEMENSSITOP电源。选用日勺电源输出电流一般为IOA和20A,开关电源一般放在控制柜正面第一行的右侧,上下离线槽的间距为50mm。3、西门子PLC模块下表为PLC模块尺寸参数,其他参

5、数及接线方式详见PLC模板规范。型号宽(mm)高(mm)深(mm)重量(g)CPU31240125130270CPU31440125130280CPU315-2DP40125130290CPU317-2DP80125130460CPU315-2DP/PN80125130460CPU317-2DP/PN80125130460CPU319-3DP/PN1201251301250I/O模块40125120电源2A80125130750电源5A80125130740电源IOA1201251301100CP34040125120300CP34140125120300CP343-180125120600I

6、M36540125120580IM36040125120225IM36180125120505后来控制柜PLC导轨一律选用530导轨。4、安全栅(浙大中控)5、继电器继电器是一种电控制器件。它具有控制系统(又称输入回路)和被控制系统(又称输出回路)之间日勺互动关系。一般应用于自动化日勺控制电路中,它实际上是用小电流去控制大电流运作的一种“自动开关”。故在电路中起着自动调整、安全保护、转换电路等作用。最常用aJ就是OMRONG中间继电器MY2NJo6、接线端子接线端子就是用于实现电气连接B一种配件产品。我们选用龙牌和菲尼克斯接线端子较多。龙牌端子的厚度为5. Omm,菲尼克斯端子的厚度为6. O

7、mnU7、导轨:型号TH35-7.5(1.0)电气安装轨系列是按IEC75标准规格制作,符合R。HS标准,具有外观美、精度高、强度佳、质量好等特征。钢制系列产品的原材料是采用上海宝钢冷轧钢板.经镀锌钝化处理,耐腐蚀,盐雾试验测试达到GB2423.17(Ka)标准要求。铝制系列产品则采用高强度铝合金,经氧化处理,增加其强度及耐腐蚀性.镀镀、镀锚产品具有超强耐腐蚀之特征,盐雾试验测试达到GB242318(Ka)标准要求。订购数据定长孔型可提供6.2 X 15(标准孔型)5.215 5.225其它特殊可定做TH35-7.5(1.0) 1 米TH35-7.5(1.0) 2米我们定制B导轨都是1米B,这

8、样可以截成两端,每段0.5米。8、线槽:后来统一选用80*80;50*50;50*800线槽。9、导线:导线颜色和直径的J规定GB2681-81名称颜色直径(mm)220V电源相线红色1.0220V电源中性线淡蓝色1.0安全接地线黄绿双色1.0直流电源正棕色0.75直流电源负深蓝色0.75信号线黑色0.75二、电子电气元的安装首先,PLC柜的配线安装的前提条件是多种电子电气元件及辅材的安装为前提。1、柜内面板的安装:为了防止误接线对控制系统参生严重的破坏作用,在后来的PLC柜提报中一律采用双面板。前面板为各回路断路器、S7-300模块、中间继电器、Do模块端子排及AC220V端子排;背面板为所

9、有日勺DI、AI、AO模块输出端子。2、线槽的安装:线槽的安装形式及原则如图:I、保证主干线槽横平竖直;II、布放过线槽时保证线槽间接缝要对齐,尽量防止布放斜向线槽;IIL线槽要布局合理、美观,布放按“目”字排列;IV、竖直线槽采用:80*80mm;水平线槽采用:50*50mmV、正面板,共有竖直线槽2根,水平线槽9根,集体的安装尺寸如下:第一行线槽与第二线槽之间的距离为15Cnb用于安装断路器及24v电源端子;第二线槽与第三线槽的距离20.3cm,用于安装PLCYPU机架;第三行线槽与第四行线槽的距离为20.3cm,安装扩展机架;第四线槽至第七线槽的距离均为15cm;用于安装中间继电器;第七

10、线槽与第八线槽0距离15cm;用于安装中间继电器出现端子排;第八线槽与第九线槽的距离15cm;用于安装AC220V3、导轨的安装及原则导轨分为两种:1、电气安装导轨:采用日勺是“凤凰”牌原则导轨;2、DlN安装导轨:采用西门子专用导轨;详细的安装规定如下:、电气安装导轨安装如图所示:导轨水平方向,以左边线槽向基准右2cm,垂直方向,以距离上线槽5.75Cm原贝I;DKl为总电源,32A,出线接UPS进线端或插排,UPS出线端接DK220A进线端,DK2的出线端接DK3-DK8汇流排,给DK3-DK8供电;DK3-DK415A给24电源模块供电;DK5-DK65A给柜内照明、风扇供电;DK7-D

11、K810备用电源。DlN安装导轨:S7-300PLC由一种中央单元(CU)和一种或多种扩展模块构成。包括CPIJ的机架是中央单元(CU)。配有模块并连接到ClJ的机架形成了系统的扩展模块(EM)。S7-300的机架是一种装配DIN导轨。可运用此导轨安装S7-300系统的所有模块。DIN安装导轨DIN导轨种类DlN导轨型号DIN导轨作用160mmDIN导轨6ES7390-lB60-00?SIMATICS7-300H机械安装机架?用于S7-300模块安装?可用螺丝拧紧到安装背板或墙上482mmDIN导轨6ES7390-lE80-00530unDIN导轨6ES7390-1AF30-0AA0830mm

12、DIN导轨6ES7390-1AJ30-0AA02023mmDIN导轨6ES7390-1BCOO-OO1、安装方式:可以垂直或水平安装S7-300o所容许的环境空气温度和CPU模块的位置如下:垂直装配:Oe至40水平装配:0C至60一直将CPlJ和电源模块安装在左侧或底部。1DIN JM2、安装间距:必须保持如图中所示的间距,以便为安装模块提供充足的空间,并可以散发模块所产生aJ热量。下图显示aJ是安装在多种机架上的S7-300装配,其中显示了各机架与相邻组件、电缆槽、机柜壁之间B间距。例如,在沿电缆槽为模块接线时,屏蔽接触元件底部与电缆槽间日勺最小间距为4Omm。3、DlN导轨安装孔规定DIN

13、导轨具有用于固定螺丝的4个孔和1个接地导线螺栓一米长以上的装配导轨可以削减到任何特殊长度。不带用于固定螺丝日勺安装孔和接地导线螺栓。四个用于安装固定螺丝日勺孔(有关尺寸大小日勺信息,请参阅“固定孔B尺寸”)假如导轨长度超过了830mn,则必须提供附加孔,以便用更多aJ螺丝固定才能使其稳固。沿导轨中间部分的凹槽标出这些孔(见下图)。间距应大概为500mm。钻出标识的这些孔,M6螺丝的孔径=6.5+0.2mmo安装一种M6螺栓,用以固定接地导线。DIN导轨安装孔阐明装配导轨日勺固定孔尺寸如下表所示。“原则”导轨2m装配导轨1 n一4rjMJa.LS mm”一 MB OTWu-LS*导轨长度尺寸a尺

14、寸b-160 nun10 mm140 mm482.6mm8. 3 mm466 mm530 mm15 mm500 mm830 mm15 mm800 mm表导轨的J安装孔尺寸4、接地线安装:使用M6螺栓连接DIN导轨和接地线。接地线的最小横截面:1Omm2。下图显示了怎样将接地线连接到导轨。注意:请一直保证接地线和导轨之间的低阻抗连接。可通过如下措施到达此目的:使用低阻抗电缆,尽量缩短该电缆的J长度,使用较大的接触表面。例如,必须使用柔性接地带将安装在被接框上的JS7-300接地。4、断路器的安装断路器一般安装在控制柜正面第一行左侧,上下离线槽的距离为3050mm;交流与直流同步存在时,一定分开安装以防对设备照成危害;断路器上
