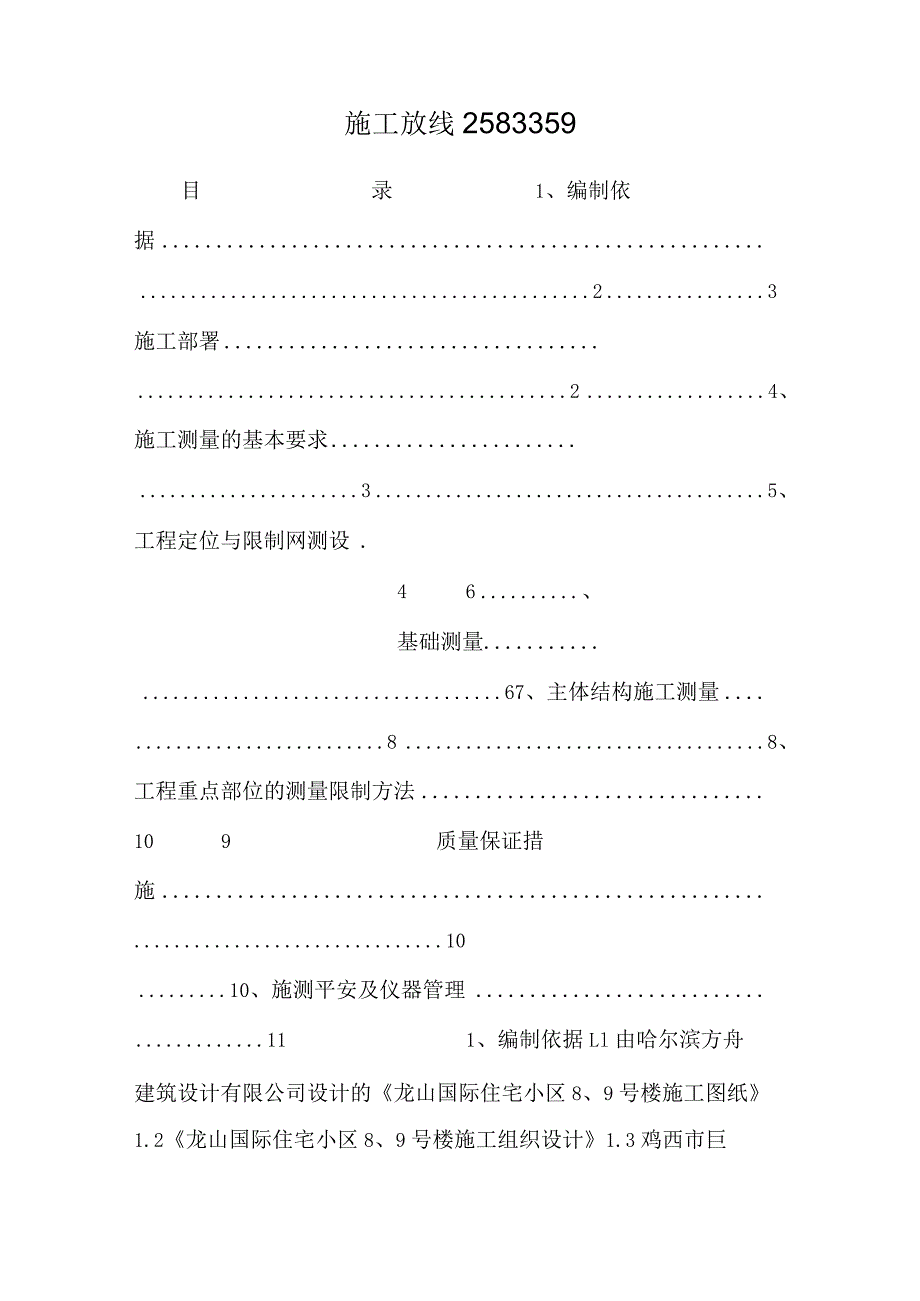

1、施工放线2583359目录1、编制依据23施工部署24、施工测量的基本要求35、工程定位与限制网测设46、基础测量67、主体结构施工测量88、工程重点部位的测量限制方法109质量保证措施1010、施测平安及仪器管理111、编制依据Ll由哈尔滨方舟建筑设计有限公司设计的龙山国际住宅小区8、9号楼施工图纸1.2龙山国际住宅小区8、9号楼施工组织设计1.3鸡西市巨业建设工程设计有限公司供应的岩石工程勘察报告，(编号1007)1.4土建工程施工涉及的有效国家建筑工程施工质量验收规范和规程:工程测量规范(GB/T20257.1-2007)建筑施工测量手册2、工程概况龙山国际住宅小区8#、9#楼为鸡西市汇

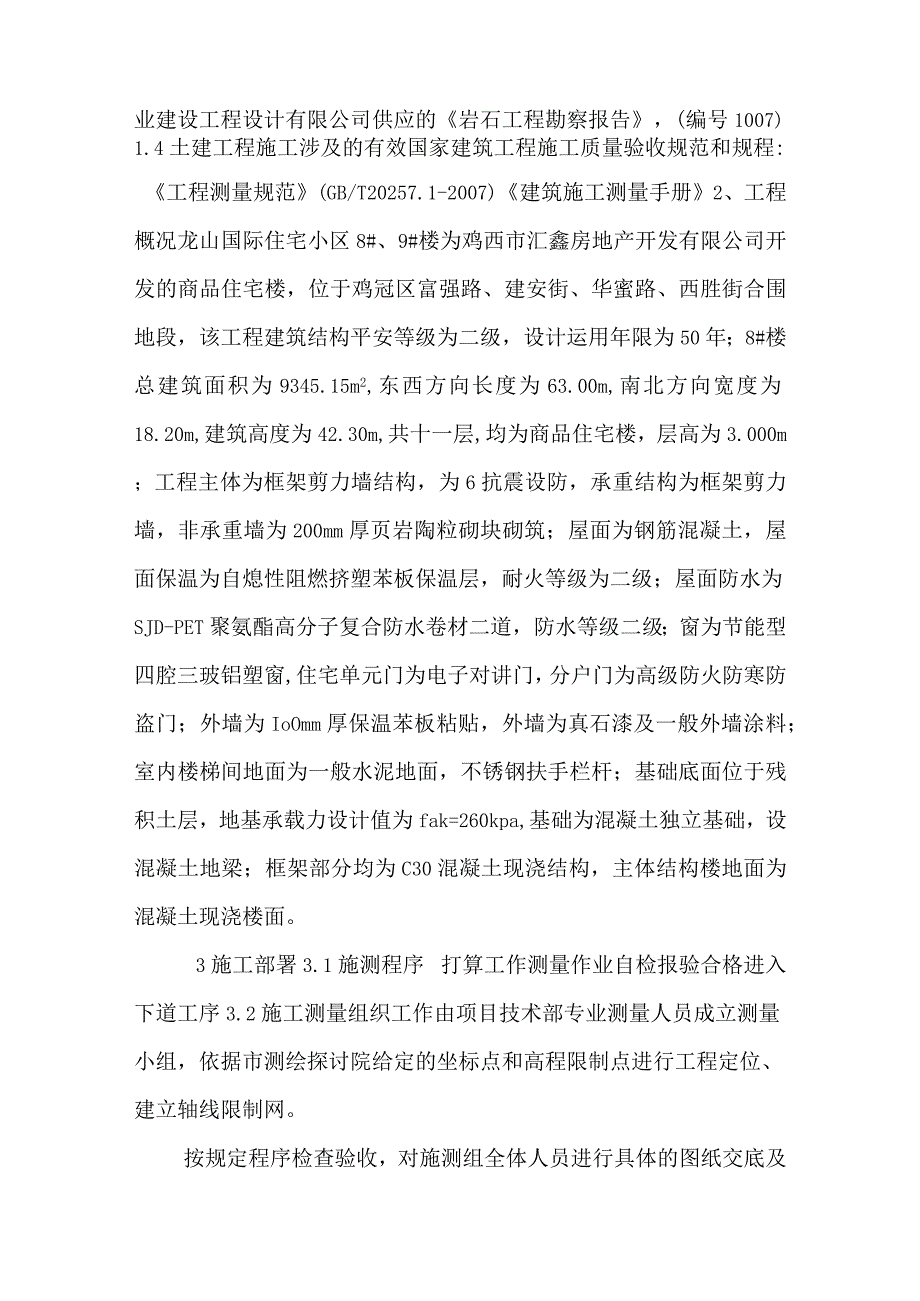

2、鑫房地产开发有限公司开发的商品住宅楼，位于鸡冠区富强路、建安街、华蜜路、西胜街合围地段，该工程建筑结构平安等级为二级，设计运用年限为50年；8#楼总建筑面积为9345.15m2,东西方向长度为63.00m,南北方向宽度为18.20m,建筑高度为42.30m,共十一层,均为商品住宅楼，层高为3.000m；工程主体为框架剪力墙结构，为6抗震设防，承重结构为框架剪力墙，非承重墙为200mm厚页岩陶粒砌块砌筑；屋面为钢筋混凝土，屋面保温为自熄性阻燃挤塑苯板保温层，耐火等级为二级；屋面防水为SJD-PET聚氨酯高分子复合防水卷材二道，防水等级二级；窗为节能型四腔三玻铝塑窗,住宅单元门为电子对讲门，分户门
3、为高级防火防寒防盗门；外墙为IoOmm厚保温苯板粘贴，外墙为真石漆及一般外墙涂料；室内楼梯间地面为一般水泥地面，不锈钢扶手栏杆；基础底面位于残积土层，地基承载力设计值为fak=260kpa,基础为混凝土独立基础，设混凝土地梁；框架部分均为C30混凝土现浇结构，主体结构楼地面为混凝土现浇楼面。3施工部署3.1施测程序打算工作测量作业自检报验合格进入下道工序3.2施工测量组织工作由项目技术部专业测量人员成立测量小组，依据市测绘探讨院给定的坐标点和高程限制点进行工程定位、建立轴线限制网。按规定程序检查验收，对施测组全体人员进行具体的图纸交底及方案交底，明确分工，全部施测的工作进度及逐日支配，由组长依

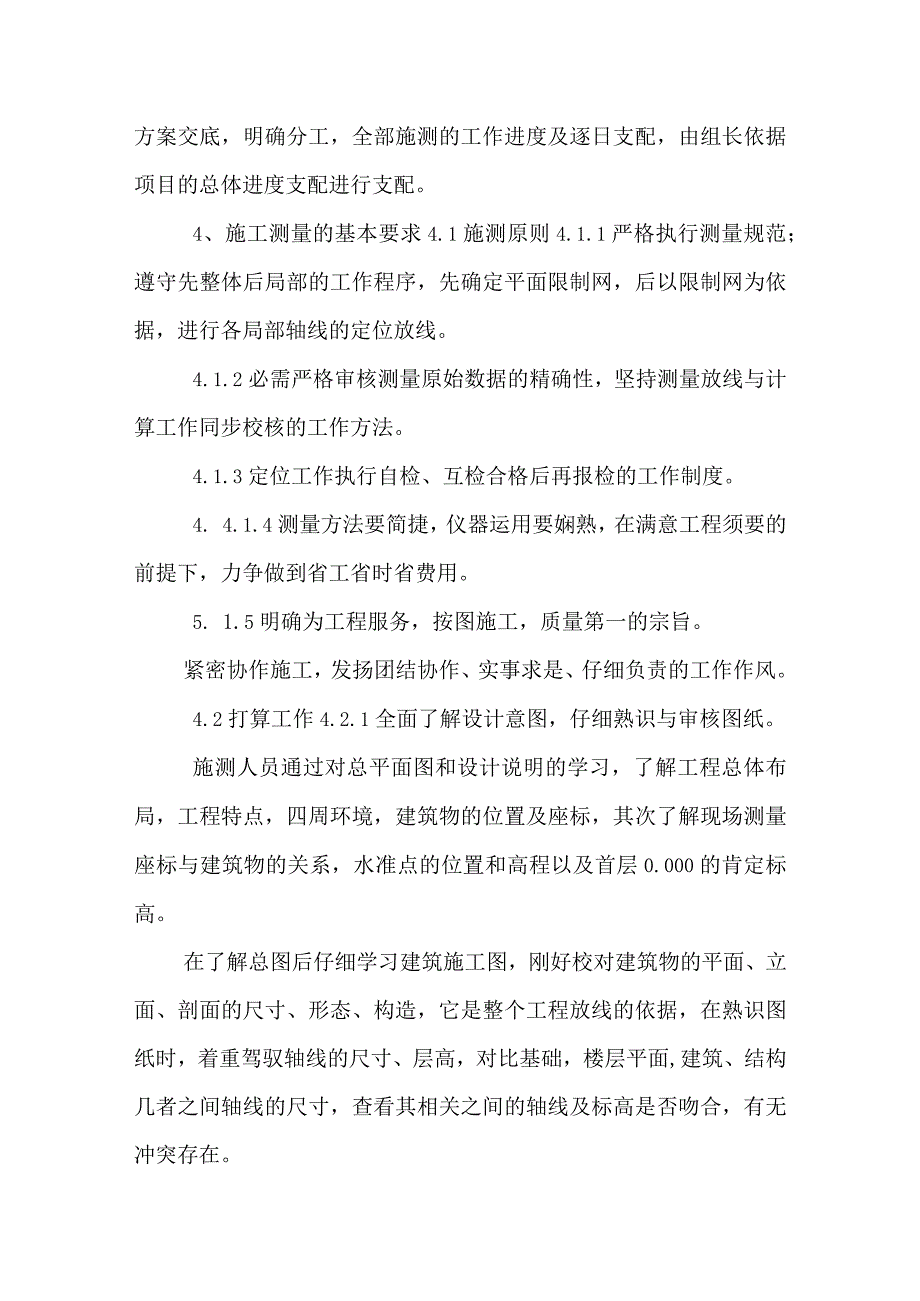

4、据项目的总体进度支配进行支配。4、施工测量的基本要求4.1施测原则4.1.1严格执行测量规范；遵守先整体后局部的工作程序，先确定平面限制网，后以限制网为依据，进行各局部轴线的定位放线。4.1.2必需严格审核测量原始数据的精确性，坚持测量放线与计算工作同步校核的工作方法。4.1.3定位工作执行自检、互检合格后再报检的工作制度。4. 4.1.4测量方法要简捷，仪器运用要娴熟，在满意工程须要的前提下，力争做到省工省时省费用。5. 1.5明确为工程服务，按图施工，质量第一的宗旨。紧密协作施工，发扬团结协作、实事求是、仔细负责的工作作风。4.2打算工作4.2.1全面了解设计意图，仔细熟识与审核图纸。施测
5、人员通过对总平面图和设计说明的学习，了解工程总体布局，工程特点，四周环境，建筑物的位置及座标，其次了解现场测量座标与建筑物的关系，水准点的位置和高程以及首层0.000的肯定标高。在了解总图后仔细学习建筑施工图，刚好校对建筑物的平面、立面、剖面的尺寸、形态、构造，它是整个工程放线的依据，在熟识图纸时，着重驾驭轴线的尺寸、层高，对比基础，楼层平面,建筑、结构几者之间轴线的尺寸，查看其相关之间的轴线及标高是否吻合，有无冲突存在。4. 2.2测量仪器的选用。测量中所用的仪器和钢尺等器具，依据有关规定，送具有仪器校验资质的检测厂家进行校验，检验合格后方可投入运用。型号现场测量仪器一览表序号器具名称单位数
6、量1经纬仪J2台1250m水准仪DS32把6台23钢尺钢尺30m2把7卷尺5m2把8对讲机3个9墨斗4只4.3测量的基本要求测量记录必需原始真实、数字正确、精度要满意要求。内容完整、字体工整；测量依据现行测量规范和有关规程进行精度限制。依据工程特点及工程测量规范，此工程设置精度等级为二级，测角中误差20秒，边长相对误差1/5000。5、工程定位与限制网测设5.1工程定位依据鸡西市测绘规划部门供应的定位桩、红线桩和水准点，依据所计算的建筑物主轴线座标点进行轴线定位。5. 2平面限制网测设5.2.1平面限制网布设原则5.2.1.1平面限制应先从整体考虑，遵循先整体、后局部、高精度限制低精度的原则。
7、6. 2.1.2平面限制网的坐标系统与工程设计所采纳的坐标系统想一样。布设呈矩形。5.2.1.3布设平面限制网首先依据设计总平面图、现场施工平面布置图。5.2.1.4选点应在通视条件良好、平安、易爱护的地方。5.2.1.5桩位必需用险爱护，须要时用钢管进行围护，并用红油漆作好标记。5.2.2建筑平面限制网的布设5.2.2.1依据平面布置与定位原则，设置主控轴。5.2.2.2主控轴线定位时，均布置引线，横轴东侧以及纵轴北侧投测到围墙上，横轴西侧、纵轴南侧设置定位桩。墙上、地面引线均用红三角标出，清晰明白。施测完成后报监理、建设单位确认后，加以妥当爱护。依据工程测量规范要求，定位桩的精度要符合下表
8、要求:测角中误差边长丈量相对中误差一级71/300005.2.2.3桩位必需用碎爱护，砌砖维护，并用红油漆作好测量标记。5.2.2.4限制线随结构逐层弹在外墙上，用以检查复核楼层放线。5.3高程限制网的布设5.3.1高程限制网的布设原则5.3.1.1为保证建筑物竖向施工的精度要求，在场区内建立高程限制网，以此作为保证施工竖向精度的首要条件。5.3.1.2依据场区内规划局给定的路边高程点布设场区高程限制网。5.3.1.3为保证建筑物竖向施工的精度要求，依据规划局给定的路边高程点BM4=45.03米，在场区内(包含1#、2#楼)建立高程限制网。先用水准仪进行复测检查，校测合格后，测设一条闭合水准路
9、途，联测场区高程竖向限制点，即场区半永久性水准点Ml=46.00米，以此作为保证竖向施工精度限制的首要条件，该点也作为以后沉降观测的基准点。5.3.2高程限制网的等级及技术要求5.3.2.1高程限制网的精度，不低于三等水准的精度。5.3.2.2半永久性水准点位处于永久建筑物以外，一律按测量规程规定的半永久.5.3.2.3桩的方式埋设，并妥当加以爱护。5.3.2.4引测的水准限制点，需经复测合格后方可运用。5.3.2.5高程限制网技术要求高程限制网的等级拟布设三等附合水准，水准测量技术要求如下表：等级高差全中误差(mmkm)路途长度(km)与已知点联测次数附合或环线次数平地闭合差(mm)三等50
10、来回各一次来回各一次125.3.3水准点的埋设及观测技术要求5.3.3.1水准点的埋设水准点选取在土质坚硬，便于长期保存和运用便利的地方。墙水准点应选设在稳定的建筑物上，点位应位于便于找寻、保存和引测。5.3.3.2水准观测的技术要求见下表：等级：三级水准仪型号：DS3前后长度(M)：75前后视距较差(m)：2前后视距累积差(m)：5视线离地面最低高度(m)：0.3基辅分划读数差(mm)：2.0基辅分划所测高差之差：3.06、基础测量6.1基础平面轴线投测方法6.1.1将DJ2经纬仪架设基坑边上的轴线限制桩位上，经对中、整平后、后视同一方向桩(轴线标记，将所需的轴线投测到施工的平面层上、在同一
11、层上投测的纵、横线各不得少于二条，以此作角度、距离的校核。一经校核无误后，方可在该平面上放出其它相应的设计轴线及细部线。在各楼层的轴线投测过程中，上下层的轴线竖向垂直偏移不得超过3mmo6. 6.1.2在垫层上进行基础定位放线前，以建筑物平面限制线为准，校测轴线限制桩无误后，再用经纬仪以正倒镜挑直法投测各主控线，投测允许误差2mm。7. 1.3垫层上建筑物轮廓轴线投测闭合，经校测合格后，用墨线具体弹出各细部轴线，暗柱、暗梁、洞口必需在相应边角，用红油漆以三角形式标注清晰。1.4轴线允许偏差如下:1.30m允许偏差：5mm30L60m允许偏差：IOmm60L90m允许偏差：15mm90L允许偏差
12、：士20Innl轴线的对角线尺寸，允许误差为边长误差的2倍，外廓轴线夹角的允许误差为1,O6.20.000以下部分标高限制6.2.1高程限制点的联测在向基坑内引测标高时，首先联测高程限制网点，以推断场区内水准点是否被碰动，经联测确认无误后，方可向基坑内引测所需的标高。6.2.20.000以下标高的传递施工时用钢尺协作水准仪将标高传递到基坑内，以此标高为依据，进行槽底抄平。并作相互校核，校核后三点的较差不得超过3mm,取平均值作为该平面施工中标高的基准点，基准点应标在便于运用和保存的位置，依据基坑状况，在基坑内将其引测至基槽外围砖胎模内侧壁,并标明肯定高程和相对标高，便于施工中运用。墙、柱拆模后
13、，应在墙柱立面抄测出建筑一米线。一米线相对于每层设计标高而定。6.2.3标高校测与精度要求每次引测标高须要作自身闭合外，对于同一层分几次引测的标高，应当联测校核，测量偏差不应超过3mmo6.2.4土方开挖测量方法6.2.4.1基坑开挖由1轴向42轴推动，高程分两次传递，在距槽底设计标高1.5米的边坡上钉钢筋头，架设水准仪，随时校核槽底标高。6. 2.4.2开挖到槽底标高30cm处，在基坑边C)L轴L0米限制线处架设经纬仪，向基坑投测主控线，在木桩上钉铁钉，确定限制点，并用小白线拉通。然后，在基坑边轴LO米限制线处架设经纬仪，以同样方法确定主控线。当纵横主控线投测交叉后，检查距槽边尺寸，确定槽宽
14、，修整槽边。随挖土进度依次放出各主控线，并放出细部集水坑、消防水池等开挖边线。7、主体结构施工测量7.1平面限制网的测设7.L1T.5米至-0.07米墙体混凝土浇筑完毕后，依据场地平面限制网，校测建筑物轴线限制桩后，运用经纬仪将轴控线引弹到结构外立面上。一层墙拆模后，再引弹至墙顶。7. 并弹出外墙大角IOcm限制线。8. 1.2楼层上部结构轴线垂直限制，采纳内控点传递法。依据流水段的划分，第一施工段内设置4个内控点，组成自成体系的矩形限制方格，其余3段各设置2个内控点（纵横主控轴交叉点），限制点编号见内控点平面图。7.1.3 浇筑一层顶板混凝土过程中，依据限制点预埋1001003mm铁板。二层
