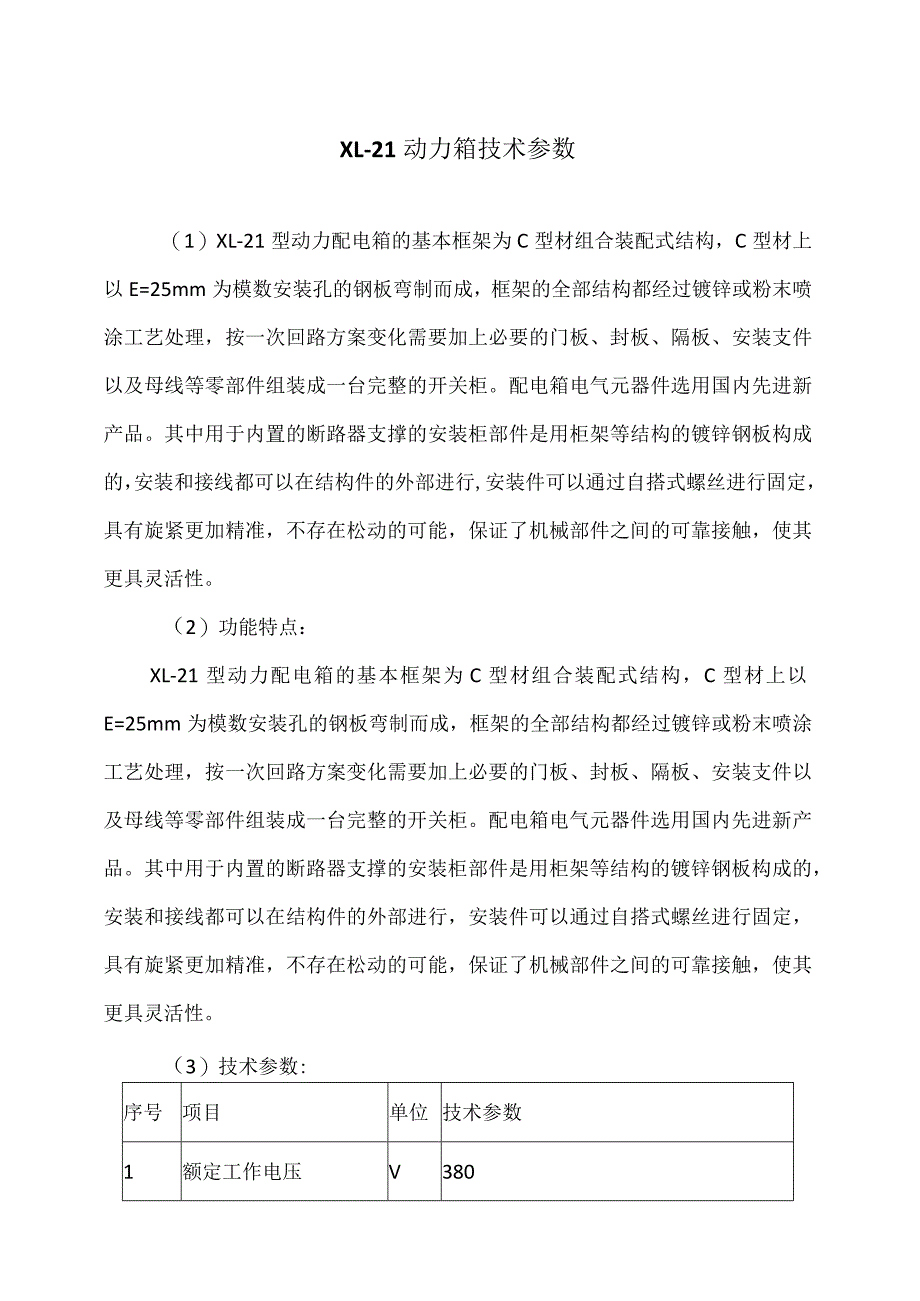

1、XL-21动力箱技术参数（1）XL-21型动力配电箱的基本框架为C型材组合装配式结构，C型材上以E=25mm为模数安装孔的钢板弯制而成，框架的全部结构都经过镀锌或粉末喷涂工艺处理，按一次回路方案变化需要加上必要的门板、封板、隔板、安装支件以及母线等零部件组装成一台完整的开关柜。配电箱电气元器件选用国内先进新产品。其中用于内置的断路器支撑的安装柜部件是用柜架等结构的镀锌钢板构成的，安装和接线都可以在结构件的外部进行,安装件可以通过自搭式螺丝进行固定，具有旋紧更加精准，不存在松动的可能，保证了机械部件之间的可靠接触，使其更具灵活性。（2）功能特点：XL-21型动力配电箱的基本框架为C型材组合装配式

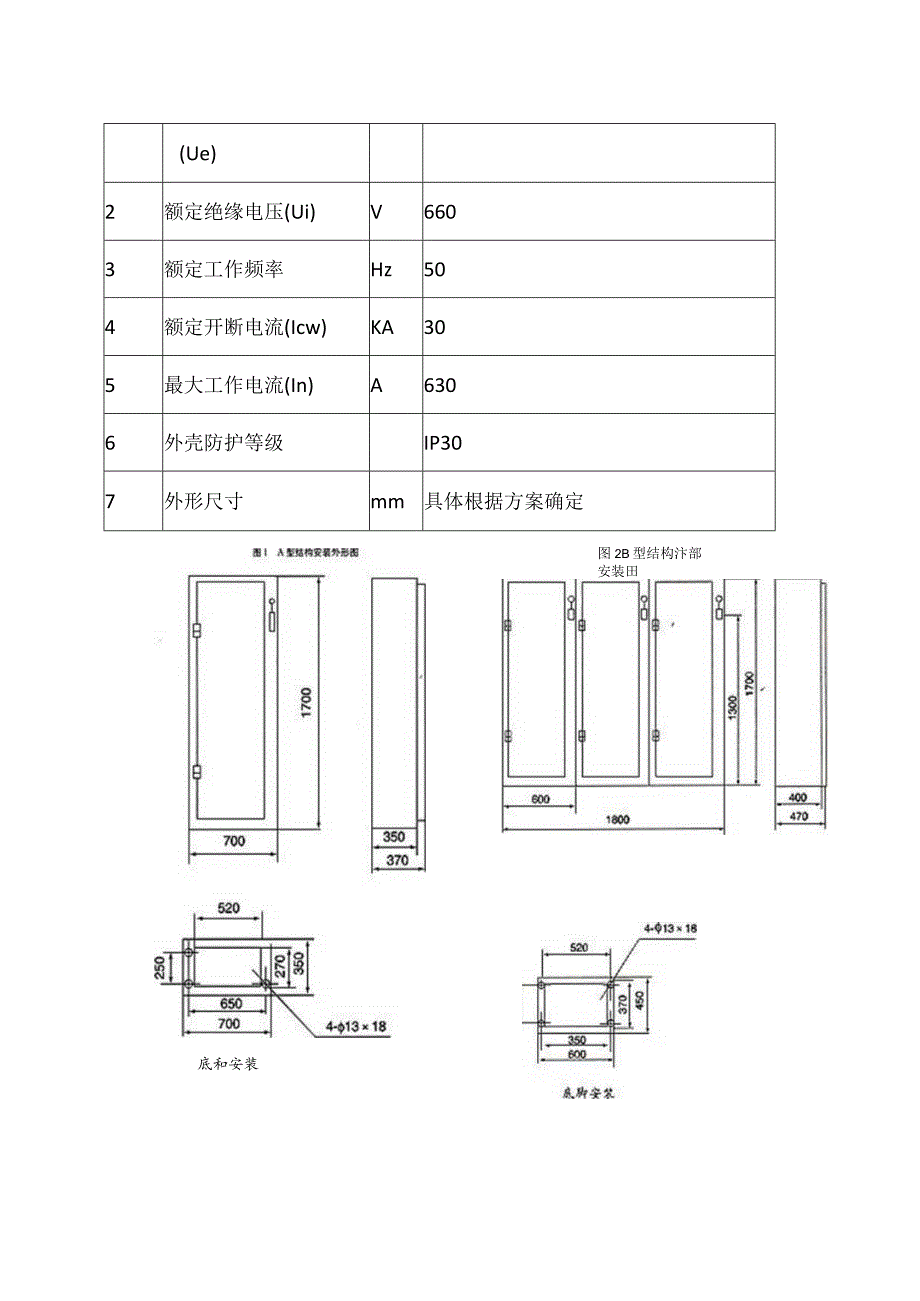

2、结构，C型材上以E=25mm为模数安装孔的钢板弯制而成，框架的全部结构都经过镀锌或粉末喷涂工艺处理，按一次回路方案变化需要加上必要的门板、封板、隔板、安装支件以及母线等零部件组装成一台完整的开关柜。配电箱电气元器件选用国内先进新产品。其中用于内置的断路器支撑的安装柜部件是用柜架等结构的镀锌钢板构成的，安装和接线都可以在结构件的外部进行，安装件可以通过自搭式螺丝进行固定，具有旋紧更加精准，不存在松动的可能，保证了机械部件之间的可靠接触，使其更具灵活性。（3）技术参数:序号项目单位技术参数1额定工作电压V380(Ue)2额定绝缘电压(Ui)V6603额定工作频率Hz504额定开断电流(Icw)KA305最大工作电流(In)A6306外壳防护等级IP307外形尺寸mm具体根据方案确定图2B型结构汴部安装田底和安装
