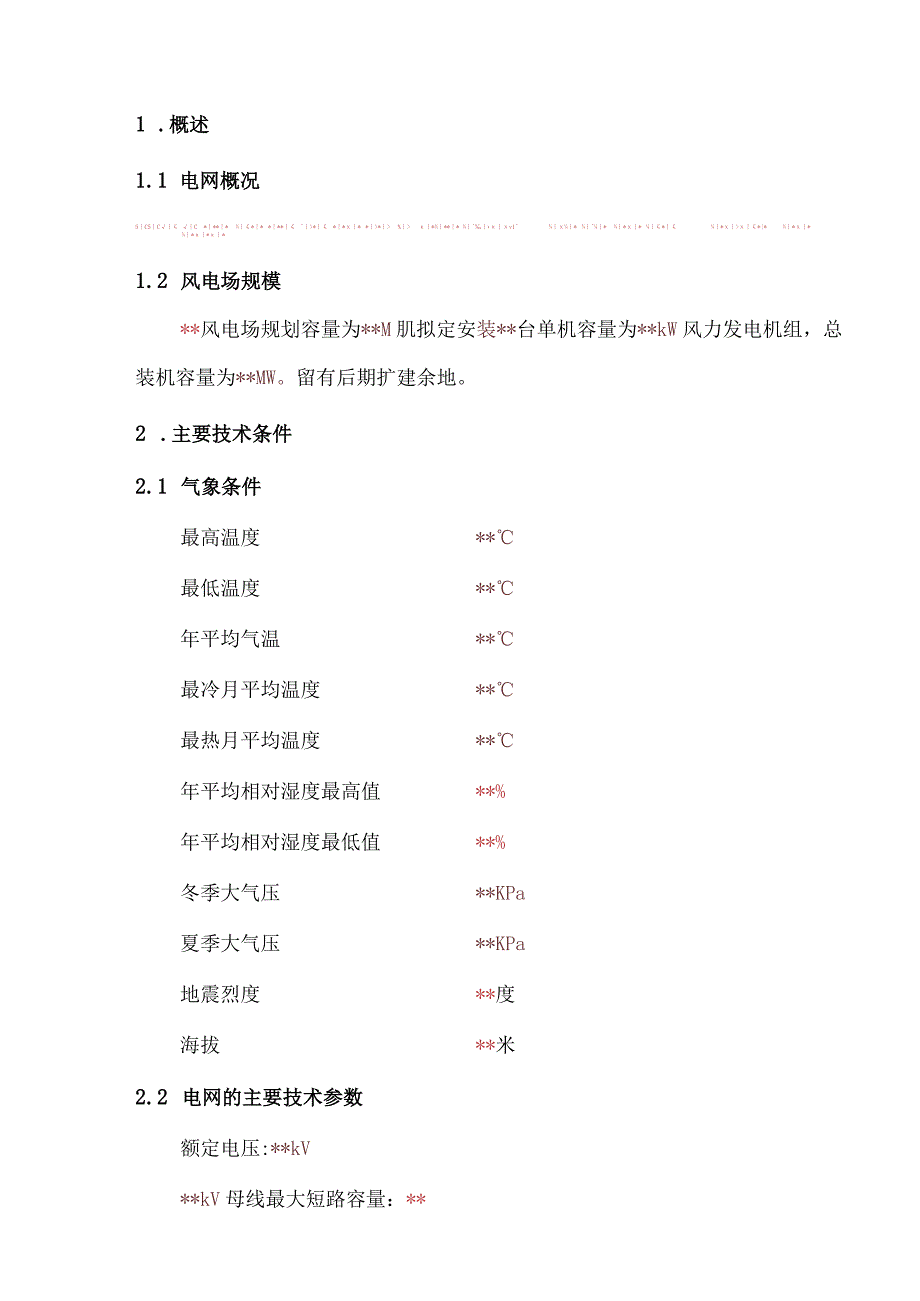

1、XX风电场SVC装置招标技术规范*工程有限公司200*年*月*曰1 .概述1.1 电网概况5C5CC*%*v1*|*1.2 风电场规模*风电场规划容量为*M肌拟定安装*台单机容量为*kW风力发电机组，总装机容量为*MW。留有后期扩建余地。2 .主要技术条件2.1 气象条件最高温度*最低温度*年平均气温*最冷月平均温度*最热月平均温度*年平均相对湿度最高值*%年平均相对湿度最低值*%冬季大气压*KPa夏季大气压*KPa地震烈度*度海拔*米2.2 电网的主要技术参数额定电压:*kV*kV母线最大短路容量：*kV母线最小短路容量：*频率：50Hz+*%考核点：*kV母线2.3 风力发电机组参数本期风
2、电场选用*风力发电机组，型号为：单台电机的谐波发生量如下表所示：234567X9IO111213*东*141516171819202122232425*二:：*:二：*二:*2.4箱式变压器的技术参数本期风电场选用的箱式变压器型号为：2.4 5主变压器技术参数本期风电场*MW风力发电机组通过*kV线路接入该风电场升压站，风电场以*回*kV线路接入系统*kV*变电站的*kV母线。风电场升压站采用线路一变压器组单元结线，主变压器*台，容量*MVA,电压等级*kV02.6 输电线路的技术参数本期风电场装机容量*MW,发电机功率因数按*考虑，线路最大输出功率*MVA,风电场年利用小时数*小时左右，导线
3、经济电流密度按1.15考虑，风电场送出线路导线截面为*三2o风电场至*kV线路约*km,导线选用*。3 .风电场SVC系统设计*风电场应增设足够的无功补偿设备，满足风电场升压变电站高压侧功率因数为1.0（控制在-0.98+0.98运行）。为满足无功功率的调节范围和响应速度、以及风电场谐波抑制的要求，风电场升压站*kV侧应装设可连续调节的静止型动态无功补偿装置（SVC）,设计容量应包括风力发电机组、箱式变压器、主变压器和输电线路的无功损耗，并设置相应的滤波支路补偿无功、滤除谐波、稳定电压。此外，必须考虑有功向上级电网传输的时候，有功传输在变压器及线路的无功损耗，具体补偿容量及系统设计由厂家提出最
4、优的方案，给出计算依据及过程。对切除滤波器时的断路器重击穿过电压及氧化锌避雷器保护方式进行详细的仿真计算，对各次滤波器的避雷器保护接线方式及其技术条件提出要求。4 .技术性能要求及保证值4.1 电压波动*kV母线电压的电压闪变和波动满足国家标准电能质量、电压波动和闪变GBT12326-2000o短时闪变PSt长时闪变PIt电压波动限制值1.00.82%4.2功率因数*kV母线PCC点上的功率因数应高于0.98（滞后、无过补）。4.3对谐波的限值注入系统的谐波电流和IOkV母线电压总谐波畸变率低于国家标准电能质量、公用电网谐波GBT14549-93o允许的谐波电流畸变如下：总谐波电压畸变奇次谐波
5、电压畸变偶次谐波电压畸变3.0%2.4%1.2%*kV母线PCC点谐波电流允许值满足或优于国标。以上技术要求的考核点设在IlOkV开关站的电源进线开关下口。5. SVC的组成及技术要求SVC装置采用TCR+FC型式，主要设备应包括（但不限于此）： TCR部分 滤波器组 监控系统5.1TCR部分5.1.1TCR电抗器 执行标准：IEC2891988GB10229-88 电抗器形式：环氧树脂浇注、空气自冷、铝导线、双线圈 动稳定、热稳定：按*kV系统参数配置，动稳定电流持续时间为0.5s,热稳定电流持续时间为2so 绝缘：F级5 .L2晶闸管阀组晶闸管阀由晶闸管串联而成，每臂阀组应设有阻容吸收回路
6、、均压回路、换向过电压保护和击穿保护电路、故障自诊断系统等，同时具有冗余、BOD保护。晶闸管触发采用光电触发，要求开通及关断的一致性好。如采用高电位板触发，则不允许使用功耗很高的大功率取能电阻。6 .L3晶闸管控制系统TCR控制器采用全数字式控制系统，主要功能要求如下：光电触发，具有良好的防干扰性能，设备运行安全可靠； 系统动态响应时间VIOnls； 保护和信号装置应保证整个系统的安全可靠运行。 5.1.4晶闸管冷却系统投标方所提供的设备应附带晶闸管的冷却系统，冷却系统采用先进、安全可靠、免维护的热管自然冷却系统或瑞典SWedeWater公司、西门子、意大利AnSalcio公司的全套原装进口水
7、冷设备。5. 2滤波器部分6. 2.1滤波电容器 执行标准：IEC871-1GBl111-89 电容器形式：全膜式 保护形式：内置熔丝，内置放电电阻 可持续承受过电压：LlUn 可持续承受过电流：L3In 介质损耗正值tgS0.0005 布置：组架式5.2.2滤波电抗器 执行标准：IEC2891988GB10229-88 电抗器形式：环氧树脂浇注、空气自冷、铝导线、双线圈 动稳定、热稳定：按*kV系统参数配置，动稳定电流持续时间为0.5s,热稳定电流持续时间为2so 绝缘：B级 额定电感的5%范围内连续可调5.2.3滤波电阻（根据需要设计）执行标准：IEC71.1冷却方式：自然冷却2. 3保护
8、和监控系统SVC装置的监控系统应具有数据采集和监视、主要设备的保护、事件记录、查询、设备操作和与外部进行通讯等功能。5. 3.1数据采集与监视SVC装置的监控系统可以通过计算机终端画面显示，显示的内容主要包括：主接线图、潮流图、继电保护配置图、设备参数表；每个回路的开关状态/电压/电流/功率，并对各监视量进行越限监视与告警；事故、报警监视，随机打印并自动显示事故画面；系统事件记录,主要有开关状态变位、事故追忆、事故顺序、各种日报、月报记录等。画面具体型式待中标后商定。监控系统可以通过通讯接口与其它系统进行通讯，接口形式、通讯协议待中标后商定。6. 3.2主要设备的保护供货商提供一套完整的用于S
9、VC装置的微机型继电保护装置，主要包括：TCR保护、每个滤波器支路的保护装置，保护装置通过通讯形式与监控系统连接。7. 4其他要求5. 4.1投标人提供的必须是工业化的、先进的、成熟的和能长期稳定生产的高质量产品和/或工作的专利技术、专有技术、设备。5.4.2投标人应有完善的质量保证体系。这些体系应符合IS09001系列的要求。投标人在投标书中应对质量保证体系做出说明5.4.3投标人在标书中应列出详细的系统配置清单和各部分的规格、型号、制造材料和生产厂家。5.4.4投标人在中标后应提供如下资料：系统图、原理图、设备组合图、设备内外布置图，设备内外接线图和装置的操作维护手册等。5.4.5免费对甲
10、方和有关设计人员进行培训5.4.6负责现场安装指导和系统调试工作5.4.7提供对*kV开关柜设计要求，包括控制、测量、信号继电保护联锁要求，提供继电保护整定数据。6 .投标范围及要求投标范围见表6-1。供货和服务分交表表6-1描述设计设备备注BDBEDESUPTNSSVINSCOMSVC供电开关柜，包括PT、CT及高压隔离开关（如果需要）ECCCCCCSVC系统TCR部分TCR电抗器EEEECEE晶闸管阀组EEEECEE晶闸管控制系统EEEECEE描述设计设备备注BDBEDESUPINSSVINSCOM晶闸管冷却系统EEEECEE滤波回路滤波电抗器EEEECEE滤波电容器EEEECEE滤波电阻
11、EEEECEE电容器组架EEEECEE保护和监控系统EEEECEE调试仪表E在性能测试结束后可以带走低压供电电缆ECCCCEE控制电缆ECCCCEE高压电缆ECCCCEE特殊电缆（光纤电缆）EEEECEE电缆沟和支架ECCCCCC用于电缆和电缆支架的安装材料ECCCCCC低压供电柜（向SvC供电）ECCCCCC冷却介质ECCCCCC土建ECCCCCC通风/空调ECCCCCC接地和防雷保护ECCCCCC描述设计设备备注BDBEDESUPINSSVINSCOM照明CCCCCCC火灾报警系统CCCCCCC注：E：卖方C：买方BD二基本参数(BASICDATA)BE二基本设计(BASICENGINEE
12、RING)DE二详细设计(DETAlLENGINEERING)SUP=供货(SUPPLY)SVINS二安装监督(SUPERVISIONOFINSTALLATION)INS二安装(INSTALLATlON)COM二调试(COMMISSIONING)7 .标准和规范采用标准(不限于此)。SVC设备制造、考核验收除应符合本技术要求外尚应符合下列国家标准或相应的IEC标准：所有图纸符合ISO标准，所有尺寸和参数单位使用国际米制。IEC60255保护继电器IEC289电抗器IEC61954晶闸管阀试验标准(TeStingofThyristorValvesforstaticVARCompensators)IEC60747半导体器件(SemiconductorDevices)IEC61000-4-2,3,4,5控制系统电磁兼容ControlsystemEMC(immunity)IEC 22/
