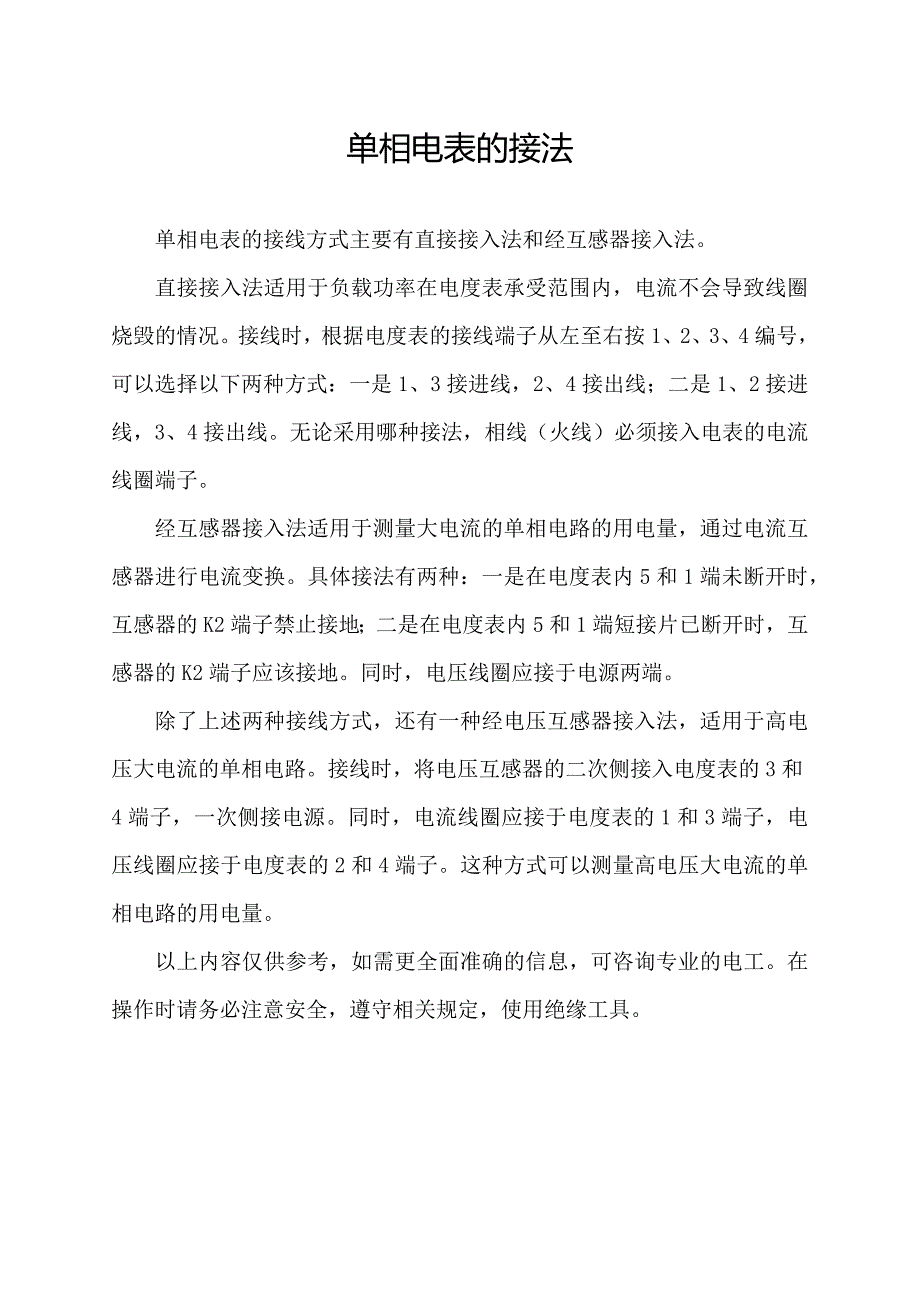

单相电表的接法.docx_第1页
第1页 / 共1页
亲,该文档总共1页,全部预览完了,如果喜欢就下载吧!
资源描述

《单相电表的接法.docx》由会员分享,可在线阅读,更多相关《单相电表的接法.docx(1页珍藏版)》请在第壹文秘上搜索。

单相电表的接法单相电表的接线方式主要有直接接入法和经互感器接入法。直接接入法适用于负载功率在电度表承受范围内,电流不会导致线圈烧毁的情况。接线时,根据电度表的接线端子从左至右按1、2、3、4编号,可以选择以下两种方式:一是1、3接进线,2、4接出线;二是1、2接进线,3、4接出线。无论采用哪种接法,相线(火线)必须接入电表的电流线圈端子。经互感器接入法适用于测量大电流的单相电路的用电量,通过电流互感器进行电流变换。具体接法有两种:一是在电度表内5和1端未断开时,互感器的K2端子禁止接地;二是在电度表内5和1端短接片已断开时,互感器的K2端子应该接地。同时,电压线圈应接于电源两端。除了上述两种接线方式,还有一种经电压互感器接入法,适用于高电压大电流的单相电路。接线时,将电压互感器的二次侧接入电度表的3和4端子,一次侧接电源。同时,电流线圈应接于电度表的1和3端子,电压线圈应接于电度表的2和4端子。这种方式可以测量高电压大电流的单相电路的用电量。以上内容仅供参考,如需更全面准确的信息,可咨询专业的电工。在操作时请务必注意安全,遵守相关规定,使用绝缘工具。
