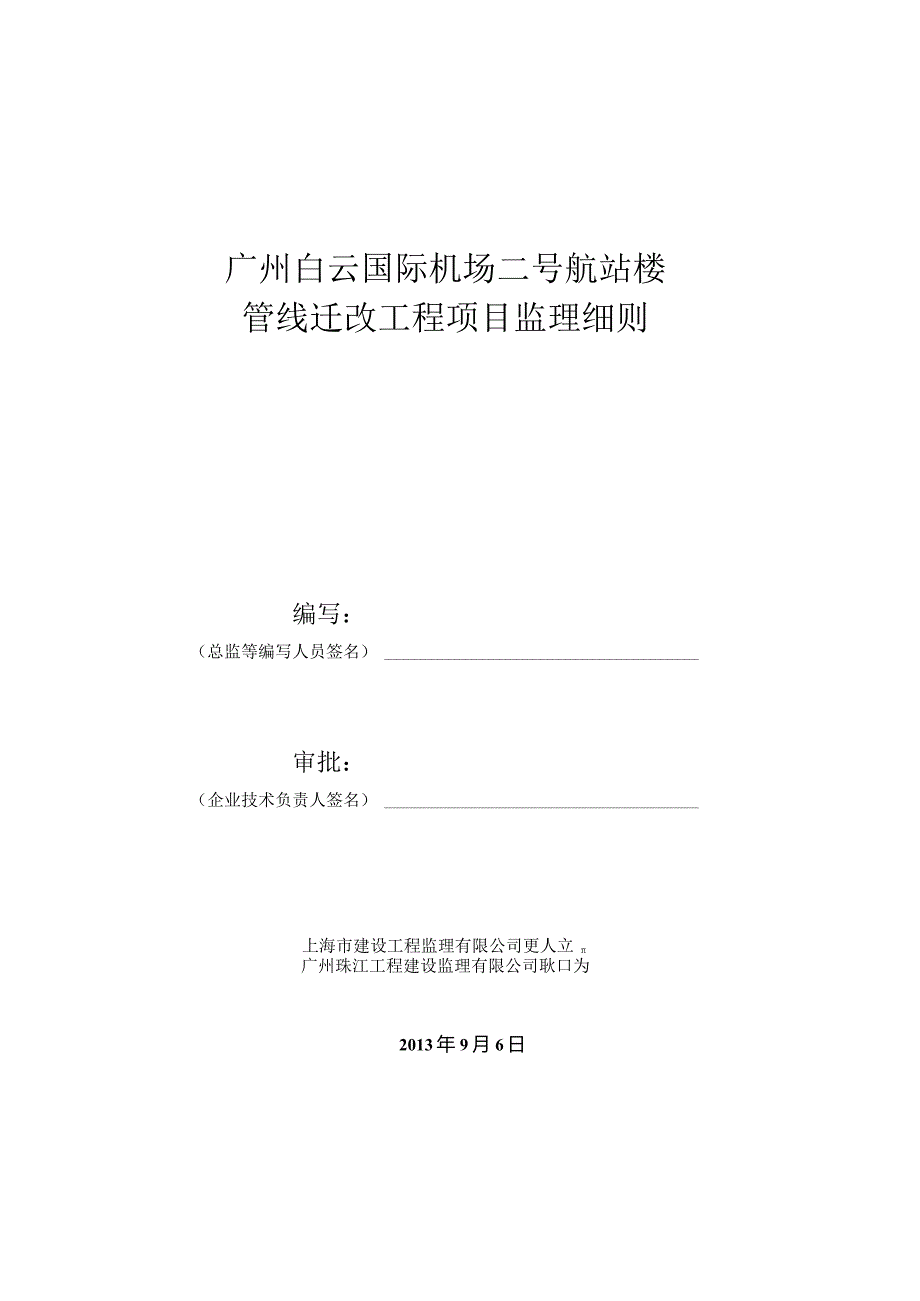

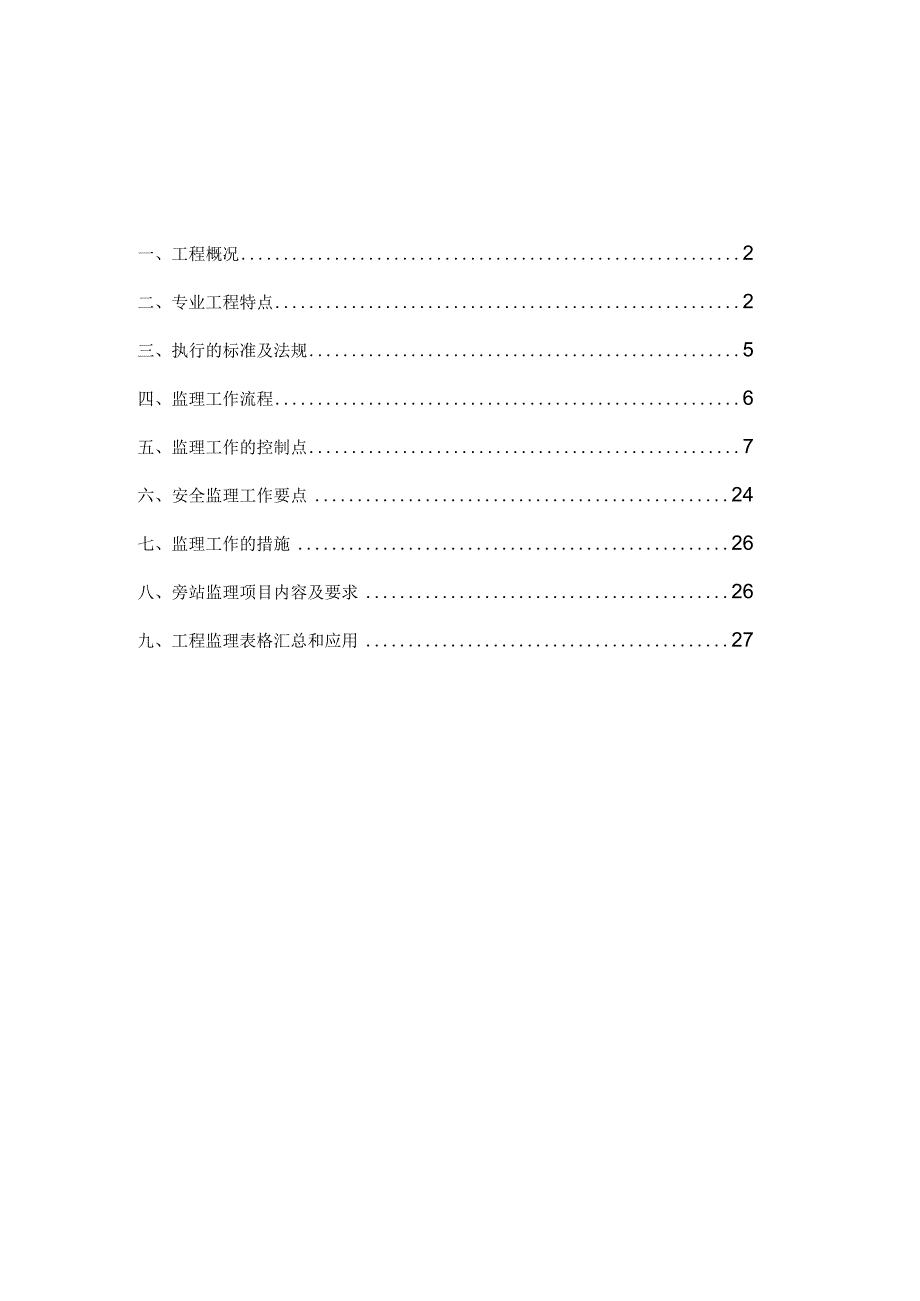

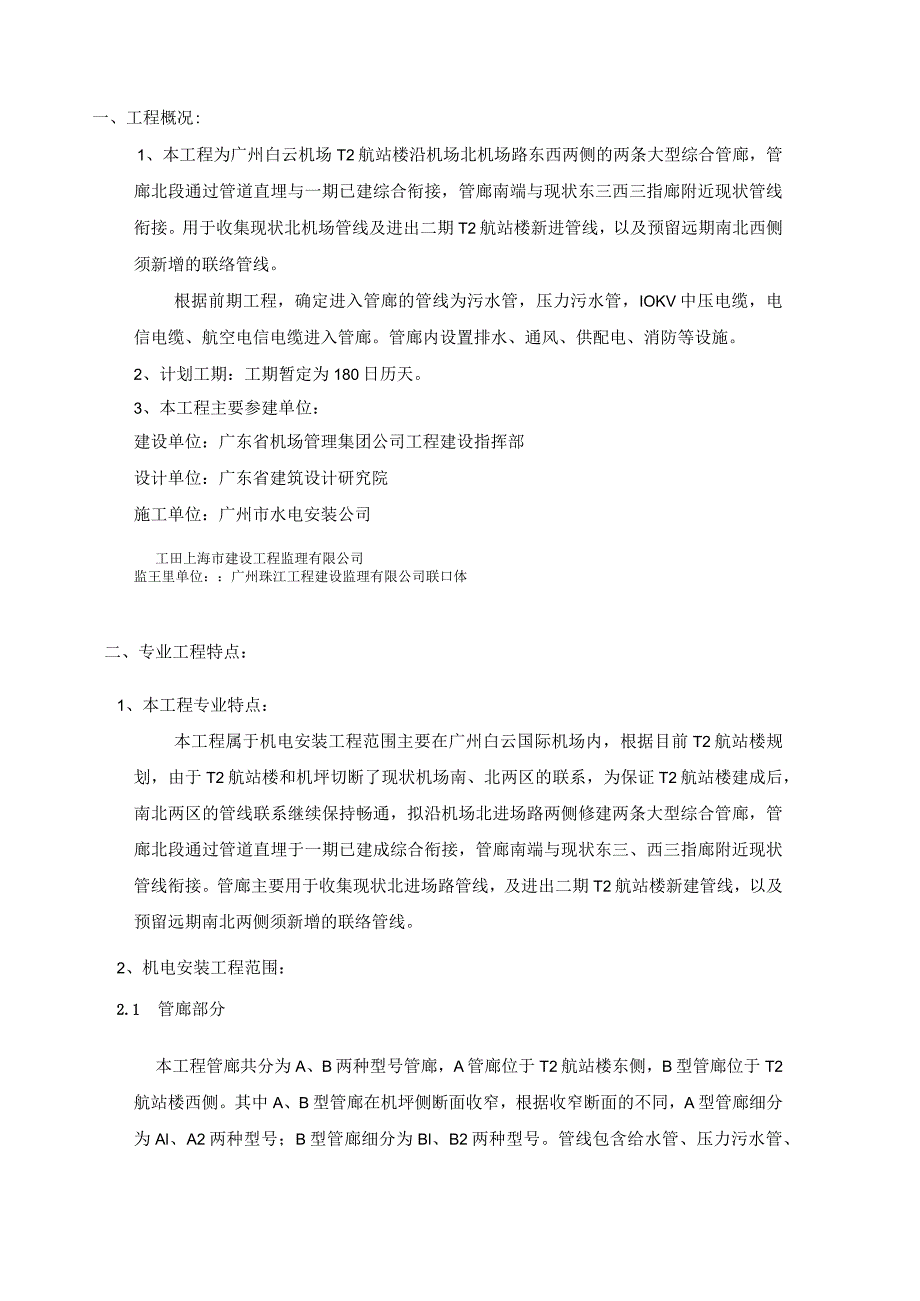

1、广州白云国际机场二号航站楼管线迁改工程项目监理细则编写：（总监等编写人员签名）审批：（企业技术负责人签名）上海市建设工程监理有限公司更人立广州珠江工程建设监理有限公司耿口为2013年9月6日一、工程概况2二、专业工程特点2三、执行的标准及法规5四、监理工作流程6五、监理工作的控制点7六、安全监理工作要点24七、监理工作的措施26八、旁站监理项目内容及要求26九、工程监理表格汇总和应用27一、工程概况:1、本工程为广州白云机场T2航站楼沿机场北机场路东西两侧的两条大型综合管廊，管廊北段通过管道直埋与一期已建综合衔接，管廊南端与现状东三西三指廊附近现状管线衔接。用于收集现状北机场管线及进出二期T2
2、航站楼新进管线，以及预留远期南北西侧须新增的联络管线。根据前期工程，确定进入管廊的管线为污水管，压力污水管，IOKV中压电缆，电信电缆、航空电信电缆进入管廊。管廊内设置排水、通风、供配电、消防等设施。2、计划工期：工期暂定为180日历天。3、本工程主要参建单位：建设单位：广东省机场管理集团公司工程建设指挥部设计单位：广东省建筑设计研究院施工单位：广州市水电安装公司工田上海市建设工程监理有限公司监王里单位：广州珠江工程建设监理有限公司联口体二、专业工程特点：1、本工程专业特点：本工程属于机电安装工程范围主要在广州白云国际机场内，根据目前T2航站楼规划，由于T2航站楼和机坪切断了现状机场南、北两区
3、的联系，为保证T2航站楼建成后，南北两区的管线联系继续保持畅通，拟沿机场北进场路两侧修建两条大型综合管廊，管廊北段通过管道直埋于一期已建成综合衔接，管廊南端与现状东三、西三指廊附近现状管线衔接。管廊主要用于收集现状北进场路管线，及进出二期T2航站楼新建管线，以及预留远期南北两侧须新增的联络管线。2、机电安装工程范围：2.1 管廊部分本工程管廊共分为A、B两种型号管廊，A管廊位于T2航站楼东侧，B型管廊位于T2航站楼西侧。其中A、B型管廊在机坪侧断面收窄，根据收窄断面的不同，A型管廊细分为Al、A2两种型号；B型管廊细分为Bl、B2两种型号。管线包含给水管、压力污水管、IOKv中压电缆、电信电缆
4、、航空电信电缆，管廊内设置排水、通风、供配电、消防等设施。本工程内容包括管廊内的管线及管廊的配套设施等。2.2 管线迁改部分2.3 2.1IOKV电力管线迁改本工程包括南区IlOKV供电站由南向北，提供八路IoKV电力电缆供北区1号、2号灯光站、1号污水泵站、3号雨水泵站、北区供水站用电。电力电缆沿北机场大道东、西两侧布置，各四条，需在T2航站楼施工之前迁移改造，确保北区各设备用电安全。施工时采用现场保护措施，保证用电不受施工影响。2.2.2中国电信和航空通信管线迁改中国电信和航空光纤沿北机场大道东、西两侧布置。该部分光纤需在T2航站楼施工之前迁移改造，确保机场通信正常，分区接驳。安防电信光纤
5、暂时废除,待2号航站楼施工时根据需要增加。迁改后的电信光纤敷设在北机场大道东、西侧综合管沟和埋地排管内。2.2.3给水管线迁改本工程为二期扩建工程航站区现状管线迁移改造设计，改造后管道既要满足后期建设需要，又要满足机场现状运行需求。（1）市政输水干管迁改机场一期给水水源由广州市江村水厂供水，经两根DN800的场外输水管接入机场水表房，并最终接入南、北两区供水站。本次二期航站楼建设影响一条由南区市政供水总引入水表房向北区供水站供水的DN800输水管，此管位于北机场大道东侧，向北沿机场东环路及北机场路接入北区供水站，管道材质为球墨铸铁给水管。此管需要迁改，仅可临时停水，在二期扩建工程建设期间须保证
6、通水，迁改后管道经过直埋后敷设在北机场大道东侧综合管沟内。（2）市政供水主管机场南、北两区供水站各自形成独立供水管网，南区供水站供南区及一号航站楼用水，北区供水站供北区及二号航站楼用水，两套管网由两条DN500的供水主管连通，形成环状供水。管道材质为球墨铸铁给水管。两条DN500供水主管沿北机场大道东西两侧布置，向南沿机场东、西路与南区给水管网连通。该管在二号航站楼建设期间须迁改，迁改期间必须保证一路畅通，以保证南、北两个供水区供水安全。迁改后的管道经直埋后敷设在北机场大道综合管沟内，东西两侧各一条。（3）给水支管在北机场大道敷设有DN50-DN200的绿化喷灌给水支管，这些管道多为枝状塑料给
7、水管。在二期航站楼区域施工期间，这类管网可根据建设需要局部废除，待二期航站楼绿化建设时，根据新的绿化设计重新布置喷灌给水管网。（4）消防加压给水管迁改在机场大道东西联络道上有一条DN300的消防供水环管，环状供水，球墨铸铁管。消防水管仅位于机场大道东和机场大道西联络道上，由于二号航站楼掉头高架桥施工影响该管道，需要迁改，改管埋地敷设。施工时，该管可临时断管。2.2.4排水管线迁改（1）污水转输管迁改北区污水管网由1号污水泵站提升后，经两条DN500的污水转输水管送至南区污水汇水井，最终进入机场污水处理厂处理。两条污水转输管均为压力管，沿北机场大道布置，由北向南经机场大道东、西路接入1号污水泵站
8、旁的污水汇水井，现状管材均为玻璃钢夹砂管。该两条管道近期互为备用，远期两条同时投入使用。二号航站楼施工时，这两条管须迁移改造，改造时可逐条完成施工，须保证一条能正常使用。（2）雨水管道迁改航站楼北面机场大道东西联络道上有一条2.0m2.2m的雨水渠箱，一期机场东环路D1500雨水主干管和机场西环路D1600雨水主干管分别排入雨水渠箱，最终进入1号雨水泵站。北机场大道中部有3条DlOOO的雨水干管，两侧有雨水支管。雨水渠箱和机场东、西环路雨水主干管根据机场大道东西联络高架桥道建设的需要进行迁移，根据与道路专业协调，高架桥施工时可避开雨水渠箱位置，确保雨水排放。机场东环路D1500雨水主干管和机场
9、西环路D1600雨水主干管局部与高架桥位置冲突位置迁改，其余雨水支管及排水边沟均可在施工过程中废除。三、执行的标准及法规1、国家有关法律法规。(1)中华人民共和国建筑法；(2)建筑工程质量管理条例；(3)工程建设监理规定；(4)建设工程安全生产管理条例；2、国家行业和地方工程建设的技术标准、规范(1)建设工程监理规范(GB50319-2000)；(2)给水排水管道工程施工及验收规范(GB50268-2008)；(3)建筑工程施工质量验收统一标准(BG50300-2001)；(4)建筑工程施工质量评价标准(GB/T50375-2006)；(5)工业金属管道工程施工及验收规范(GB50235-97
10、)；(6)建筑电气工程施工质量验收规范(GB50303-2002)；(7)施工现场临时用电安全技术规范(GB50194-93)；(8)建筑给排水及采暖工程施工质量验收规范(GB50242-2002)；(9)本工程的标准图集四、监理工作流程五、监理工作的控制点1.监理前期工作的控制点1)审核本工程设计图及相关规范文件，并就所发现的设计遗漏及有违现行国家标准之处、设计不确定及其设计深度、系统设计与建筑功能的不一致性、系统优化等问题，通过图纸会审、设计交底或其它形式向设计、业主等有关建设方提出。通过共同努力，以求得一个符合现行国家标准、符合建筑功能要求、现场施工可行性高、设计意图表达清晰、布局及系统
11、基本合理的电气安装工程建设平台，为今后的电气工程安装施工过程质量、工期控制打好基础。2)审核安装工程单位资质，其中包括：施工单位的企业资质、工商执照、企业业绩；所承包的工程内容及范围；特殊行业的施工许可证及外企在国内承包工程许可证；本工程项目经理资质及等级证书；特种专业施工人员上岗证书等。要求如下：(1)企业资质、工商执照、项目经理证书、专职管理人员及特种专业上岗证，特殊行业的施工许可证符合要求并在法定有效期内；(2)企业资质等级与本工程内容、范围及等级相符，企业业绩中包含与本工程相似项目。3)审核施工组织设计或施工方案，要求如下：(1)适时性(分包单位应在施工前提出)；(2)技术保证(方案中
12、提出的施工工艺技术符合本工程设计及工程技术难点的施工要求，施工技术管理措施有效)；(3)人力资源保证(施工企业的人力资源配置满足合同规定的质量、工期目标要求);(4)施工机械保证(企业提供的施工机械设备配置符合合同规定的质量、工期要求);(5)安全保证(企业提供的安全及消防管理体系完整、组织网络完善、各项措施落实到位、手段合理满足不同气候、不同场所、夜间及多工种联合施工的安全要求(6)质量保证(方案中提出的安装质量目标明确，管理措施到位)(7)计划进度保证(施工进度计划符合合同总工期要求,并且与土建及其他专业施工周期适当配合)(8)物流控制及成品保护(电气安装材料设备等储运应适时合理,成品保护
13、措施落实)4)审核承包单位现场项目部的质量、技术管理体系和质量保证体系审核要求：工程质量目标明确；技术及质量管理组织机构健全；质量保证体系、管理网络完整；专职管理人员及特种作业人员资质及数量符合要求;技术管理制度健全，人员岗位职责明确；原始记录表格齐全，所用仪器仪表合格有效；过程质量控制计划合理；质量反馈及时到位，实施良性循环。5)审核及认定进场材料、设备审核要求：(1)进场的工程安装材料、设备应符合现行国家标准、符合本工程设计要求，合格证、质保书等质保资料齐全有效；主要材料、设备进场检验应有施工、监理共同进行，施工单位为主，监理单位确认，检验结论应有记录；有异议送有资质(即依照法律、法规规定
14、、经相应政府行政主管部门或其授权机构认可)的试验室抽样检测，试验室出具的检测报告，确认符合现行国家标准及相关技术标准规定，才能在施工中应用；进口材料、设备除上述要求外，还需提供商检证明及中文的规格、型号、性能检测报告、安装使用说明书等技术文件。(2)审核进场材料、设备的物流及储运计划，其运输和储存应符合材料、设备要求，符合施工进度计划。(3)工程新材料、新设备的进场，应经过法定程序批准，并附有合格的定型试验报告，除需符合上述规定外，还需提供安装、使用、维护保养和试验要求等有关技术文件。6)监理工作的技术准备(1)熟悉设计图纸、深化现行国家标准学习，通过图纸会审、设计交底、专家咨询、专题技术讨论
15、、现场勘察等途径熟悉掌握本工程建筑系统的特点及关键的施工工序，为旁站监理的定点选择做好准备。(2)依据安装工程的特点及本工程的实际情况，通过协调、落实工程各专业工序及施工界面的衔接、交叉、预留、预埋等施工作业的工艺、质量措施及其成品保护手段；进一步落实电气安装工程与智能化、通风、给排水及土建相关专业工序的衔接、交叉等施工作业的工艺、质量措施及其成品的保护问题。（3）依据施工临时供配电及工地的实际情况，审核并合理调整土建及各安装专业的用电负荷及配额，检查进场施工的供配电设备（配电箱、开关箱等）的熔丝、导线截面，开关整定值及其接地保护系统。（4）依据不同建筑及其安装工程的要求，审核安装施工条件（对土建及其它配套工程要求），其中包括：主体结构施工完毕；室内预留、预埋工作符合设计要求；设备基础轴线标高、强度符合设计及设备安装要求；吊具等安装设备到位，施工通道安全防护配置到位。2.施工过程中监理工作的控制要求1）钢板桩支护监理控制要点本工程基坑支护安全等级为三级，侧壁重要系数为0.9,设计有效期限为10天，超过此期限应做好基坑保护措施并加强基坑监测。
