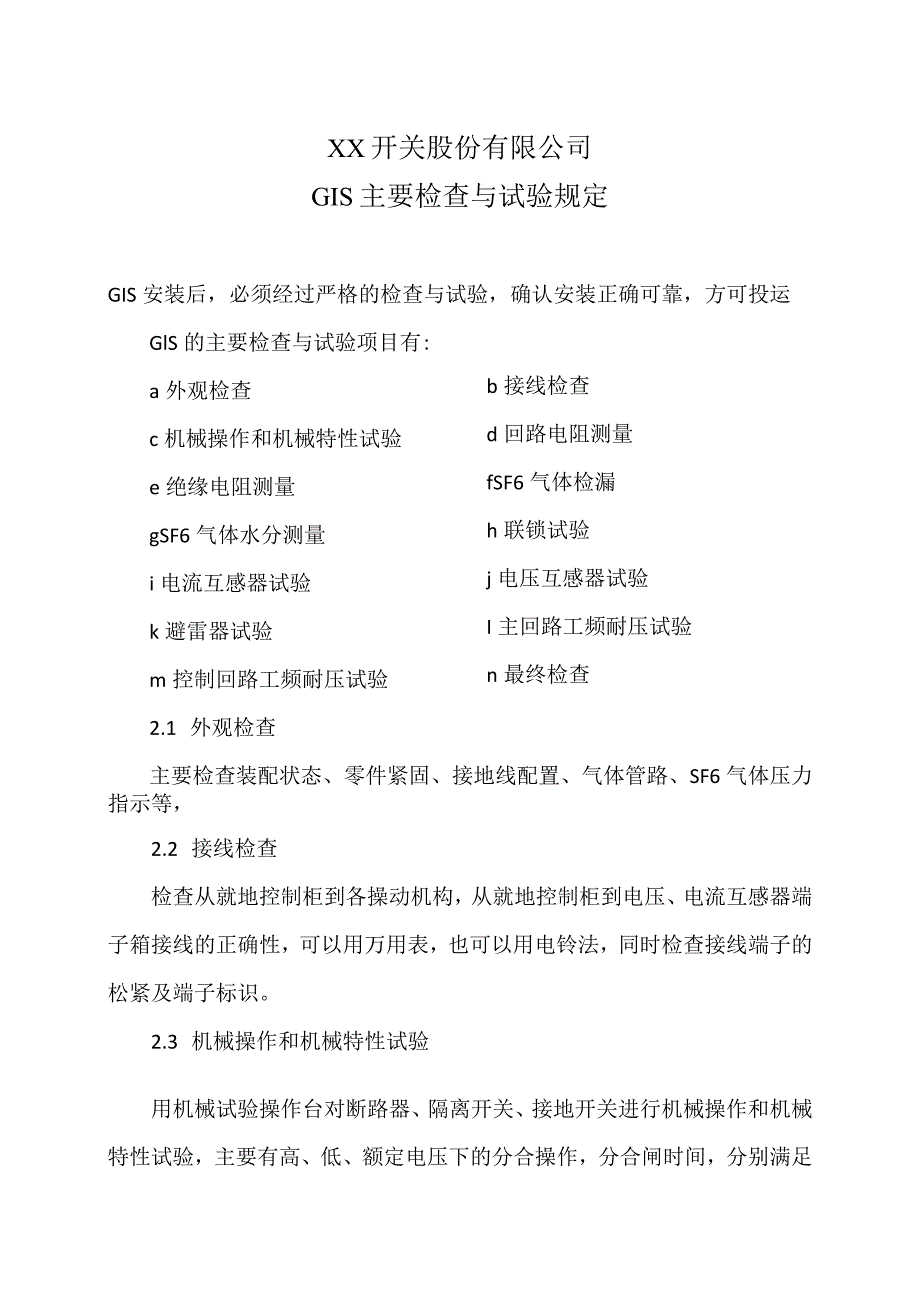

XX开关股份有限公司GIS主要检查与试验规定(2023年).docx_第1页
第1页 / 共3页

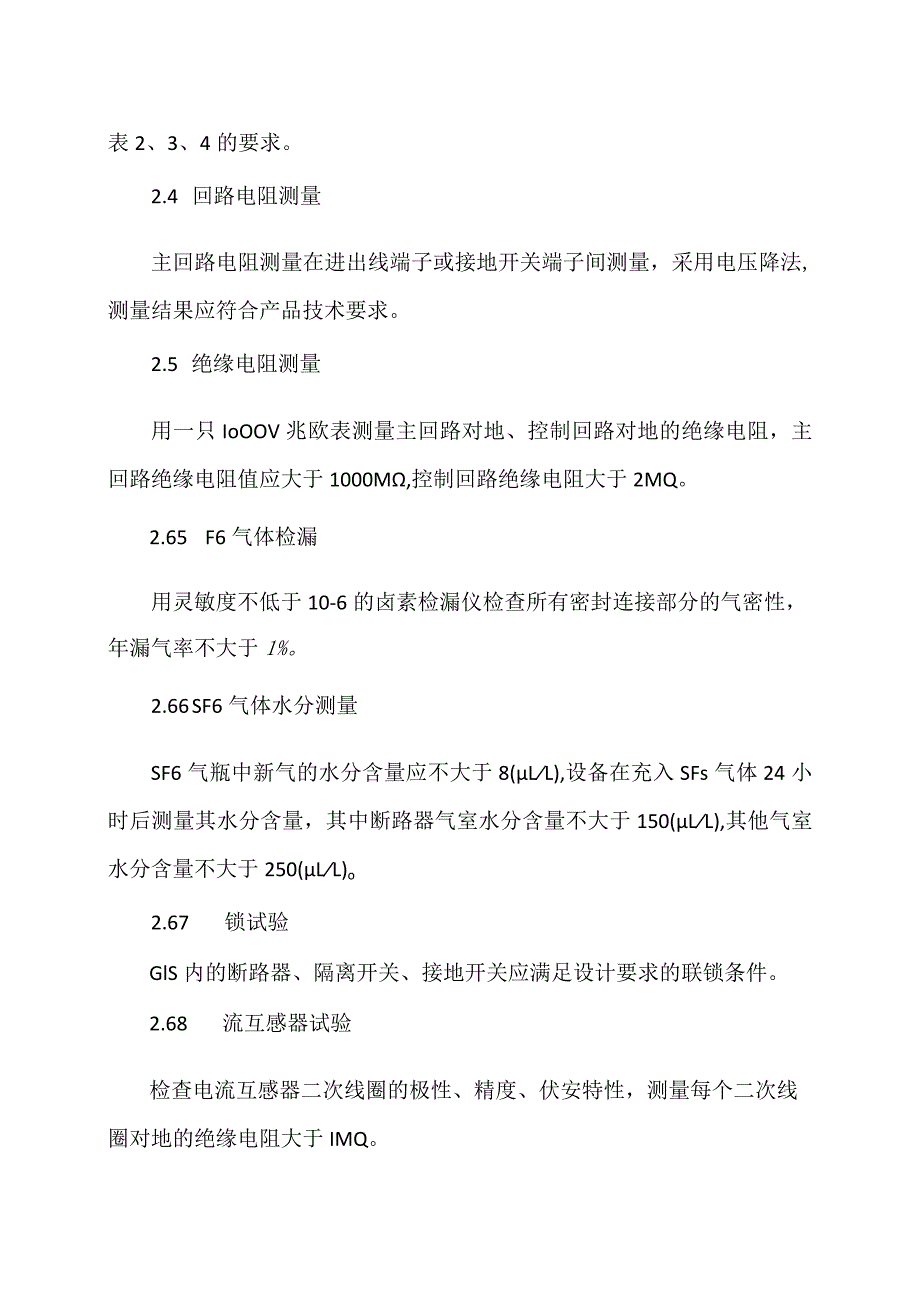

XX开关股份有限公司GIS主要检查与试验规定(2023年).docx_第2页
第2页 / 共3页

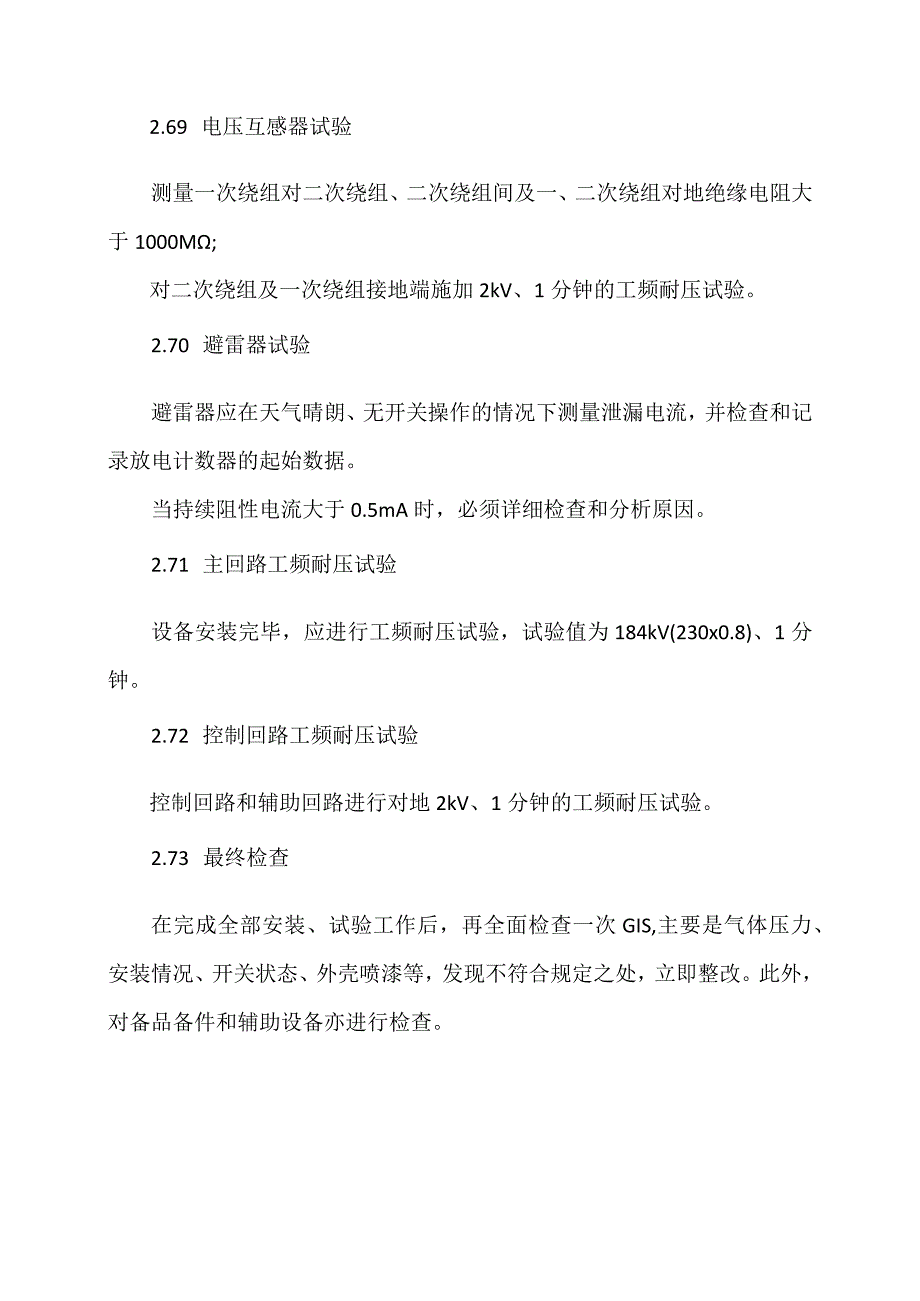

XX开关股份有限公司GIS主要检查与试验规定(2023年).docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《XX开关股份有限公司GIS主要检查与试验规定(2023年).docx》由会员分享,可在线阅读,更多相关《XX开关股份有限公司GIS主要检查与试验规定(2023年).docx(3页珍藏版)》请在第壹文秘上搜索。

1、b接线检查d回路电阻测量fSF6气体检漏h联锁试验j电压互感器试验I主回路工频耐压试验n最终检查XX开关股份有限公司GIS主要检查与试验规定GIS安装后,必须经过严格的检查与试验,确认安装正确可靠,方可投运GlS的主要检查与试验项目有:a外观检查c机械操作和机械特性试验e绝缘电阻测量gSF6气体水分测量i电流互感器试验k避雷器试验m控制回路工频耐压试验2.1 外观检查主要检查装配状态、零件紧固、接地线配置、气体管路、SF6气体压力指示等,2.2 接线检查检查从就地控制柜到各操动机构,从就地控制柜到电压、电流互感器端子箱接线的正确性,可以用万用表,也可以用电铃法,同时检查接线端子的松紧及端子标识

2、。2.3 机械操作和机械特性试验用机械试验操作台对断路器、隔离开关、接地开关进行机械操作和机械特性试验,主要有高、低、额定电压下的分合操作,分合闸时间,分别满足表2、3、4的要求。2.4 回路电阻测量主回路电阻测量在进出线端子或接地开关端子间测量,采用电压降法,测量结果应符合产品技术要求。2.5 绝缘电阻测量用一只IoOOV兆欧表测量主回路对地、控制回路对地的绝缘电阻,主回路绝缘电阻值应大于1000M,控制回路绝缘电阻大于2MQ。2.65 F6气体检漏用灵敏度不低于10-6的卤素检漏仪检查所有密封连接部分的气密性,年漏气率不大于1%。2.66 SF6气体水分测量SF6气瓶中新气的水分含量应不大

3、于8(LL),设备在充入SFs气体24小时后测量其水分含量,其中断路器气室水分含量不大于150(LL),其他气室水分含量不大于250(LL)o2.67 锁试验GlS内的断路器、隔离开关、接地开关应满足设计要求的联锁条件。2.68 流互感器试验检查电流互感器二次线圈的极性、精度、伏安特性,测量每个二次线圈对地的绝缘电阻大于IMQ。2.69 电压互感器试验测量一次绕组对二次绕组、二次绕组间及一、二次绕组对地绝缘电阻大于1000M;对二次绕组及一次绕组接地端施加2kV、1分钟的工频耐压试验。2.70 避雷器试验避雷器应在天气晴朗、无开关操作的情况下测量泄漏电流,并检查和记录放电计数器的起始数据。当持续阻性电流大于0.5mA时,必须详细检查和分析原因。2.71 主回路工频耐压试验设备安装完毕,应进行工频耐压试验,试验值为184kV(230x0.8)、1分钟。2.72 控制回路工频耐压试验控制回路和辅助回路进行对地2kV、1分钟的工频耐压试验。2.73 最终检查在完成全部安装、试验工作后,再全面检查一次GIS,主要是气体压力、安装情况、开关状态、外壳喷漆等,发现不符合规定之处,立即整改。此外,对备品备件和辅助设备亦进行检查。
