《公路工程冬季施工方案.docx》由会员分享，可在线阅读，更多相关《公路工程冬季施工方案.docx（20页珍藏版）》请在第壹文秘上搜索。

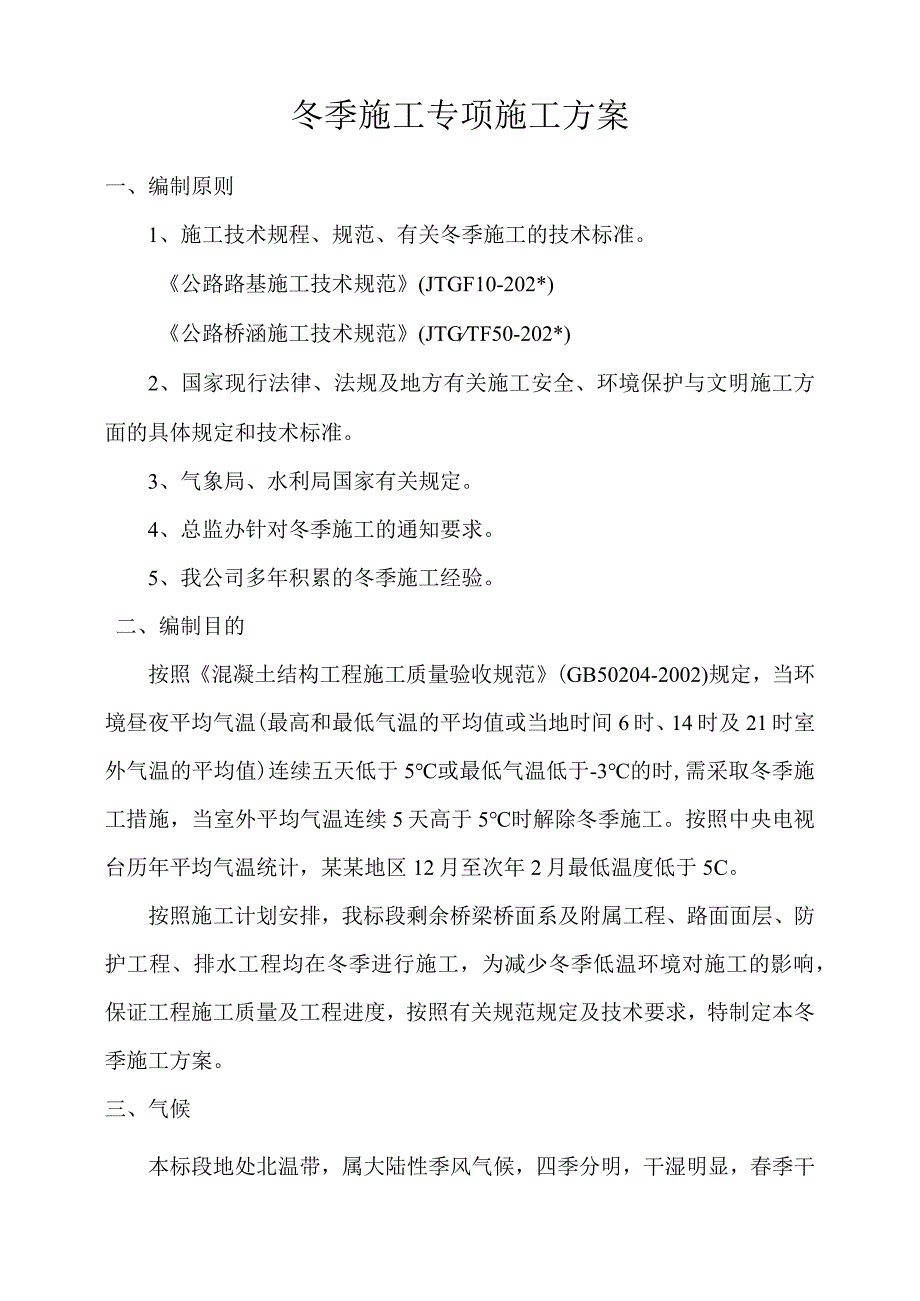

1、冬季施工专项施工方案一、编制原则1、施工技术规程、规范、有关冬季施工的技术标准。公路路基施工技术规范(JTGF10-202*)公路桥涵施工技术规范(JTGTF50-202*)2、国家现行法律、法规及地方有关施工安全、环境保护与文明施工方面的具体规定和技术标准。3、气象局、水利局国家有关规定。4、总监办针对冬季施工的通知要求。5、我公司多年积累的冬季施工经验。二、编制目的按照混凝土结构工程施工质量验收规范(GB50204-2002)规定，当环境昼夜平均气温(最高和最低气温的平均值或当地时间6时、14时及21时室外气温的平均值)连续五天低于5或最低气温低于-3的时,需采取冬季施工措施，当室外平均气

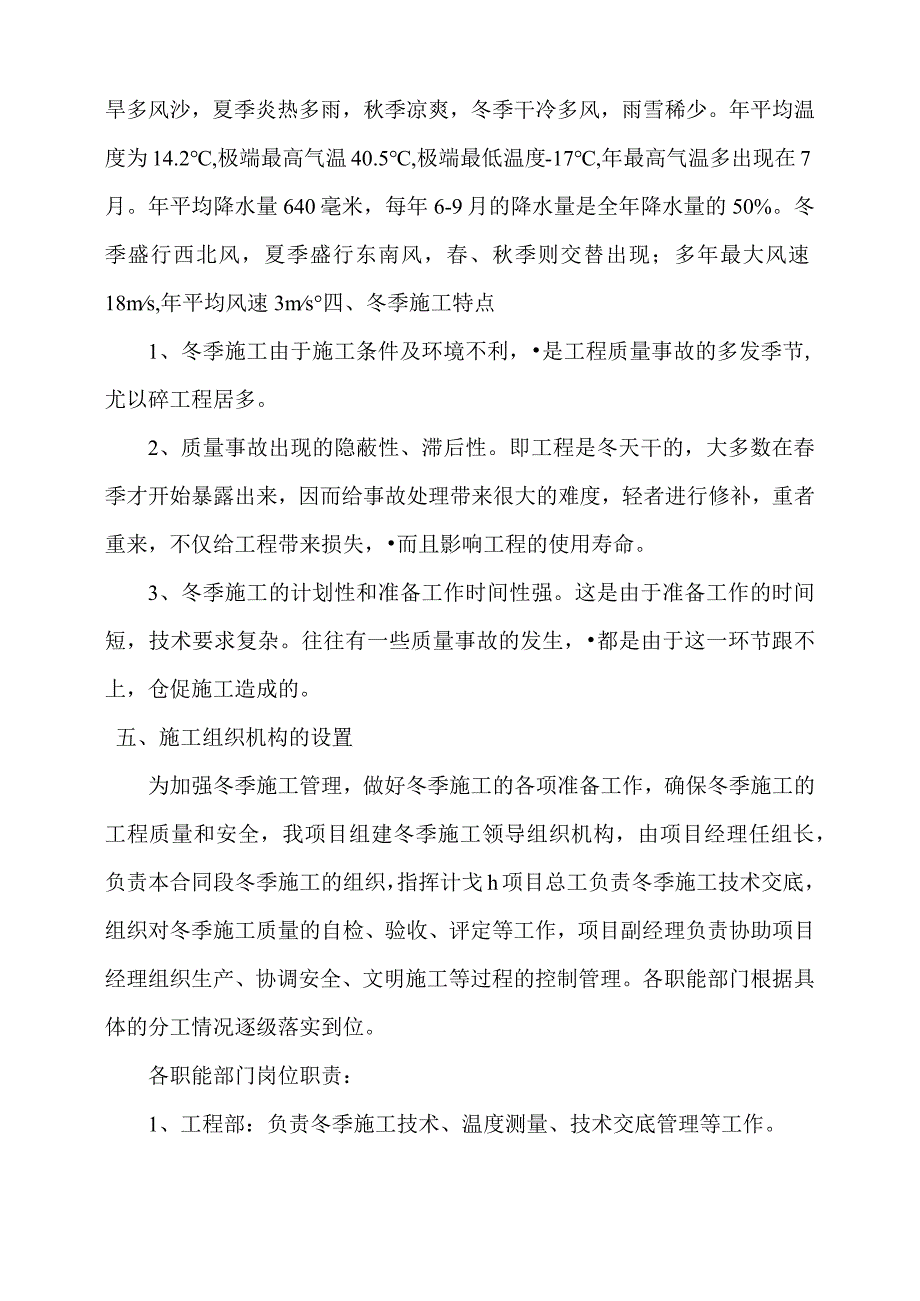

2、温连续5天高于5时解除冬季施工。按照中央电视台历年平均气温统计，某某地区12月至次年2月最低温度低于5C。按照施工计划安排，我标段剩余桥梁桥面系及附属工程、路面面层、防护工程、排水工程均在冬季进行施工，为减少冬季低温环境对施工的影响，保证工程施工质量及工程进度，按照有关规范规定及技术要求，特制定本冬季施工方案。三、气候本标段地处北温带，属大陆性季风气候，四季分明，干湿明显，春季干旱多风沙，夏季炎热多雨，秋季凉爽，冬季干冷多风，雨雪稀少。年平均温度为14.2,极端最高气温40.5,极端最低温度-17,年最高气温多出现在7月。年平均降水量640毫米，每年6-9月的降水量是全年降水量的50%。冬季盛
3、行西北风，夏季盛行东南风，春、秋季则交替出现；多年最大风速18ms,年平均风速3ms四、冬季施工特点1、冬季施工由于施工条件及环境不利，是工程质量事故的多发季节,尤以碎工程居多。2、质量事故出现的隐蔽性、滞后性。即工程是冬天干的，大多数在春季才开始暴露出来，因而给事故处理带来很大的难度，轻者进行修补，重者重来，不仅给工程带来损失，而且影响工程的使用寿命。3、冬季施工的计划性和准备工作时间性强。这是由于准备工作的时间短，技术要求复杂。往往有一些质量事故的发生，都是由于这一环节跟不上，仓促施工造成的。五、施工组织机构的设置为加强冬季施工管理，做好冬季施工的各项准备工作，确保冬季施工的工程质量和安全

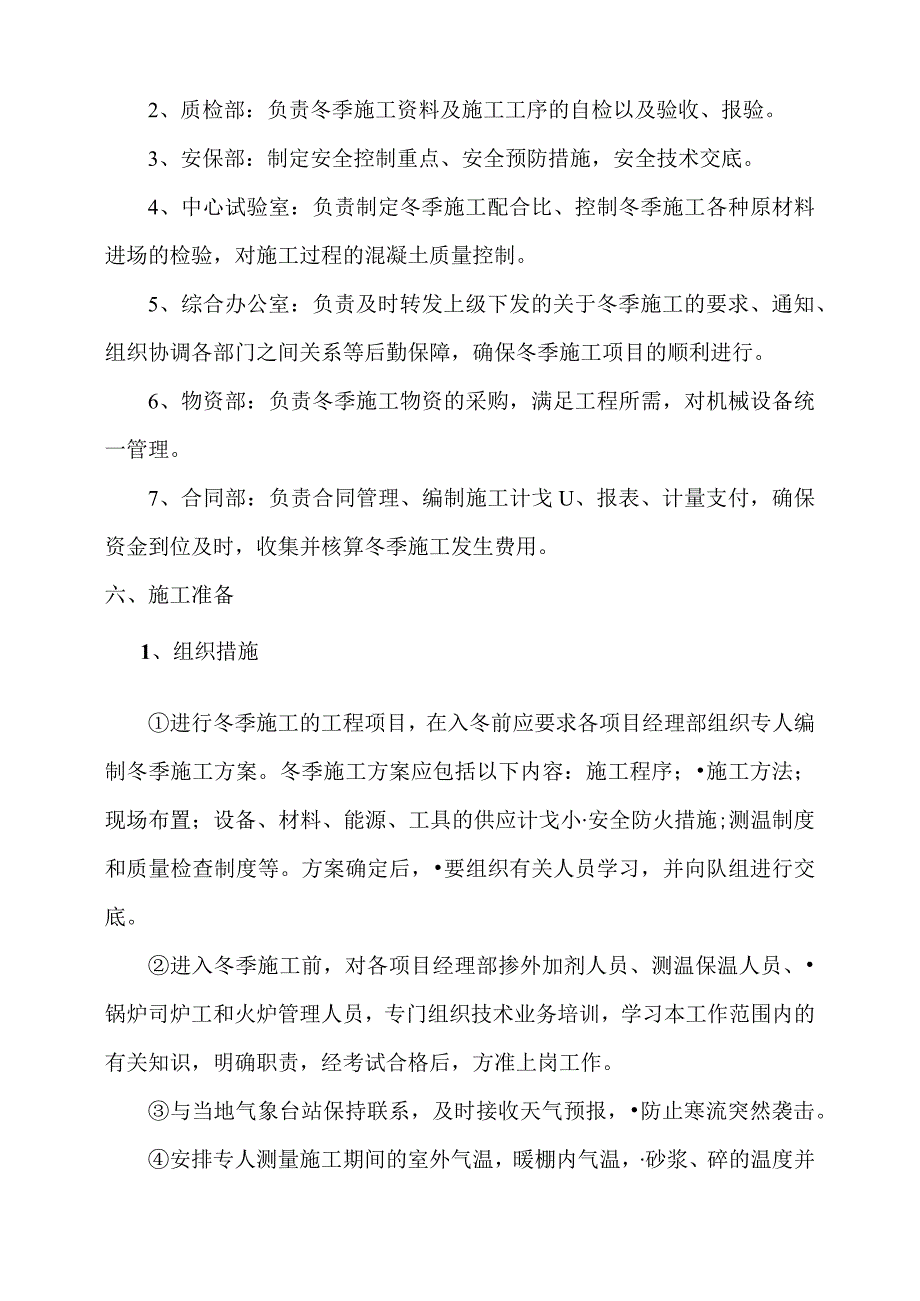

4、，我项目组建冬季施工领导组织机构，由项目经理任组长，负责本合同段冬季施工的组织，指挥计戈h项目总工负责冬季施工技术交底，组织对冬季施工质量的自检、验收、评定等工作，项目副经理负责协助项目经理组织生产、协调安全、文明施工等过程的控制管理。各职能部门根据具体的分工情况逐级落实到位。各职能部门岗位职责：1、工程部：负责冬季施工技术、温度测量、技术交底管理等工作。2、质检部：负责冬季施工资料及施工工序的自检以及验收、报验。3、安保部：制定安全控制重点、安全预防措施，安全技术交底。4、中心试验室：负责制定冬季施工配合比、控制冬季施工各种原材料进场的检验，对施工过程的混凝土质量控制。5、综合办公室：负责及
5、时转发上级下发的关于冬季施工的要求、通知、组织协调各部门之间关系等后勤保障，确保冬季施工项目的顺利进行。6、物资部：负责冬季施工物资的采购，满足工程所需，对机械设备统一管理。7、合同部：负责合同管理、编制施工计戈U、报表、计量支付，确保资金到位及时，收集并核算冬季施工发生费用。六、施工准备1、组织措施进行冬季施工的工程项目，在入冬前应要求各项目经理部组织专人编制冬季施工方案。冬季施工方案应包括以下内容：施工程序；施工方法；现场布置；设备、材料、能源、工具的供应计戈小安全防火措施;测温制度和质量检查制度等。方案确定后，要组织有关人员学习，并向队组进行交底。进入冬季施工前，对各项目经理部掺外加剂人
6、员、测温保温人员、锅炉司炉工和火炉管理人员，专门组织技术业务培训，学习本工作范围内的有关知识，明确职责，经考试合格后，方准上岗工作。与当地气象台站保持联系，及时接收天气预报，防止寒流突然袭击。安排专人测量施工期间的室外气温，暖棚内气温，砂浆、碎的温度并作好记录。2、图纸准备凡进行冬季施工的工程项目，必须复核施工图纸，查对其是否能适应冬季施工要求。3、现场准备根据实物工程量提前组织有关机具、外加剂和保温材料进场。对各种加热的材料、设备要检查其安全可靠性。计算变压器容量，接通电源。工地的临时供水管道等材料做好保温防冻工作。做好冬季施工混凝土、砂浆及掺外加剂的试配试验工作，提出施工配合比。七、冬季施
7、工措施7.1、 冬期施工测温7.1.1. 冬期施工测温的有关规定1、冬期施工的测温范围冬期施工的测温范围：大气温度，水泥、水、砂子、石子等原材料的温度，碎或砂浆拌合温度，碎或砂浆出罐温度、入模或上墙温度，碎入模后初始温度和养护温度等。2、测温人员的职责(1)每天记录大气温度，并报告工地负责人；(2)碎拌合料的温度、碎出罐温度、碎入模温度；(3)碎养护温度的测量：按要求测温砂养护初始温度、大气温度等。控制碎养护的初始温度和时间。7.1.2. 冬期施工测温的准备工作1、人员准备设专人负责测温工作，并于开始测温前组织培训和交底。2、准备好必须的工具测温计：测量大气温度和环境温度，采用自动温度计录仪，
8、测原材料温度采用玻璃液体温度计。各种温度计在使用前均应进行校验。7.1.3. 测温要求现场测温安排见下表：现场测温安排测温项目测温条件测温次数测温时间碎养护温度4MPa前昼夜12次每2h一次(根据浇筑碎时间)4MPa后昼夜4次每6h一次大气温度昼夜4次2：00、8：00、14：00、20：00各一次工作环境温度每昼夜3次7：00、15：00、21：00各一次上下水泥、水、砂、石温度碎、砂浆出罐温度碎入模、砂浆上墙温度每工作班2次午开盘各一次现场测温结束时间：碎达到临界强度，且拆模后碎表面温度与环境温差W15C、碎的降温速度不超过5/h、测温孔的温度和大气温度接近。7.1.4. 测温管理1、施工
9、现场工长在技术人员的指导下，负责工程的测温、保温、掺加外加剂等项领导工作，每天要看测温记录，发现异常及时采取措施并汇报有关领导及技术负责人。2、项目技术人员要每日查询测温、保温、供热的情况和存在的问题,及时向主管领导汇报并协助现场施工管理人员解决冬施疑难问题。3、施工测温人员在每层或每段停止测温时交一次测温记录，平时发现问题应及时向现场管理人员和技术人员汇报，以便立即采取措施。4、测温人员每天24h都应有人上岗，并实行严格的交接班制度。测温人员要分区、项填写并妥善保管。5、测温记录要交给技术人员归档备查。7.2、 砂的冬季施工721、冬期施工砂对原材料的要求(1)水泥优先选用硅酸盐水泥、普通硅
10、酸水泥，注意其中掺合材料对碎抗冻、抗渗等性能的影响，水泥标号不应低于42.5号，碎的水泥最小用量不少于设计要求，水灰比不应大于0.6。掺用防冻剂的碎，严禁使用高铅水泥。(2)施工用砂在冬季施工来临前，备足冬季施工所需的砂石料，砂石料需遮盖，四周设置排水沟，防止雪水溶化后，侵入砂石堆料中，因气温低，使砂石料凝结成块。(3)碎石存放考虑到碎石含水量较低，基本不含水，故碎石只采取覆盖措施，防雨雪、防污染，覆盖材料采用棚布。(4)在冬季浇筑的硅工程，根据施工方法，合理选用各种外加剂，应注意含氯盐外加剂对钢筋的锈蚀作用，宜使用无氯盐防冻剂，对非承重结构的碎使用氯盐外加剂中应有氯盐阻锈剂这类的保护措施。氯
11、盐掺量不得超过水泥重量的1%,素碎中氯盐掺量不得大于水泥重量的3%o(5)拌合水，一般饮用的自来水及洁净的天然水都可作为拌制碎用水,但污水、工业废水、Ph值小的酸性水、硫酸盐含量(按so4)超过水重约1%的水，不得用于混凝土中。为了减少冻害，应将配合比中的用水量降低至最低限度。办法是：控制塌落度，加入减水剂，优先选用高效减水剂。施工用拌和用水采用电加热，加热后的水温不低于80。7.2.1. 砂的拌制1)外加剂a.外加剂的选择冬期施工中，从本工程的结构类型、性质、施工部位以及外加剂使用的目的来选择外加剂。选择中应考虑：改善碎或砂浆的和易性，减少用水量，提高拌合物的品质，提高税的早期强度；降低拌合
12、物的冻结冰点，促使水泥在低温或负温下加速水化；促进早中期强度的增长，减少干缩性，提高抗冻融性；在保证质量的情况下，提高模板的周转速度，缩短工期，缩短或取消加热养护，降低成本；外加剂的选择时要注意其对碎后期强度的影响、对钢筋的锈蚀作用及对环境的影响，如含氨的碎外加剂；冬期施工尽量不使用水化热较小的矿渣水泥等。b.外加剂的试验冬期施工所有的外加剂，其技术指标必须符合相应的质量标准，应有产品合格证。对已进场外加剂性能有疑问时，须补做试验，确认合格后方可使用。外加剂成分的检验内容包括：成分、含量、纯度、浓度等。常用外加剂的掺加量在一般情况下，可按有关规定使用。遇特殊情况时要根据结构类型、使用要求、气候
13、情况、养护方法通过试验,确定外加剂掺加量。C.外加剂的管理冬期施工搅拌碎和砂浆使用的外加剂配置和掺加应设专人负责，认真做好记录。外加剂溶液应事先配成标准浓度，再根据使用要求配成混合溶液。各种外加剂分置于标识明显的容器内，不得混淆。每配置一批溶液，最少满足一天的使用量。外加剂使用时要经常测定浓度，注意加强搅拌，保持浓度均匀。2）碎的拌制碎搅拌站严格按照试验室发出的配合比通知单进行生产，不得擅自修改配合比。为了不使水化热过早损失，采取先进骨料及水的方法,搅拌均匀后，待温度降至60时，加入水泥进行拌和，严禁将水泥与80以上的水直接接触，骨料中不得有冰雪和冻块，搅拌时间应较常温时延长50%左右。生产期
14、间，派专职人员负责骨料仓的下料，以清除砂石冻块。保证水灰比不大于0.6,从拌和水中扣除由骨料及防冻剂溶液中带入的水分,严格控制粉煤灰最大取代值。搅拌站要与气象单位保持密切联系，对预报气温仔细分析取保险值，分别按-5、-IOC和-15对防冻剂试验，严格控制其掺量。必须随时测量拌和水的温度，水温控制在5010C,砂子温度控制在2040C,保证水泥不与温度280C的水直接接触。保证碎的坍落度不超过20Ommo723、碎的运输拌和站的混凝土运输采用混凝土运输车，为保证运输过程中温度尽量减少损失，采取将罐车的罐体用岩棉被进行包裹，并加强运输，保证运输过程不得超过30分钟。保证碎在运输中，不得有表层冻结、
15、碎离析、水泥砂浆流失、坍落度损失等现象。保证运输中硅降温速度不得超过5Ch,保证税的入模温度不得低于5。严禁使用有冻结现象的碎。724、碎的浇筑1）入模温度验算在校浇注前要对入模温度进行演算。2）碎的现场浇筑遇下雪天气绑扎钢筋，绑好钢筋的部分加盖塑料布，减少集雪清理难度。浇筑碎前及时将模板上的冰、雪清理干净。做好准备工作,提高碎的浇筑速度。在碎泵体料斗、泵管上包裹阻燃草帘被。3)浇筑时间选择需要浇筑税时，尽量选择中午时间浇筑，避免夜间浇筑碎。7.2.5. 的养护养护措施十分关键，正确的养护能避免碎产生不必要的温度收缩裂缝和受冻。在冬施条件下必须采取冬施测温，监测硅表面和内部温差不超过25o碎养护可以采取多种措施，综合蓄热法养护等方法。可采用塑料薄膜加盖保温草帘养护，防止受冻并控制碎表面和内部温差。综合蓄热法即采用少量防冻剂与蓄热保温相结合，以下为供参考的综合蓄热法具体实施的办法。a当气温在Oc没有冰冻时采取保温蓄热法进行养护施工，利用塑料薄膜包裹后加盖棉被进行保暖养护。b当气温在0摄氏度或有冰冻时，采取加热法养护：(1)、利用施工脚手架，在脚手架上用钢管搭设
