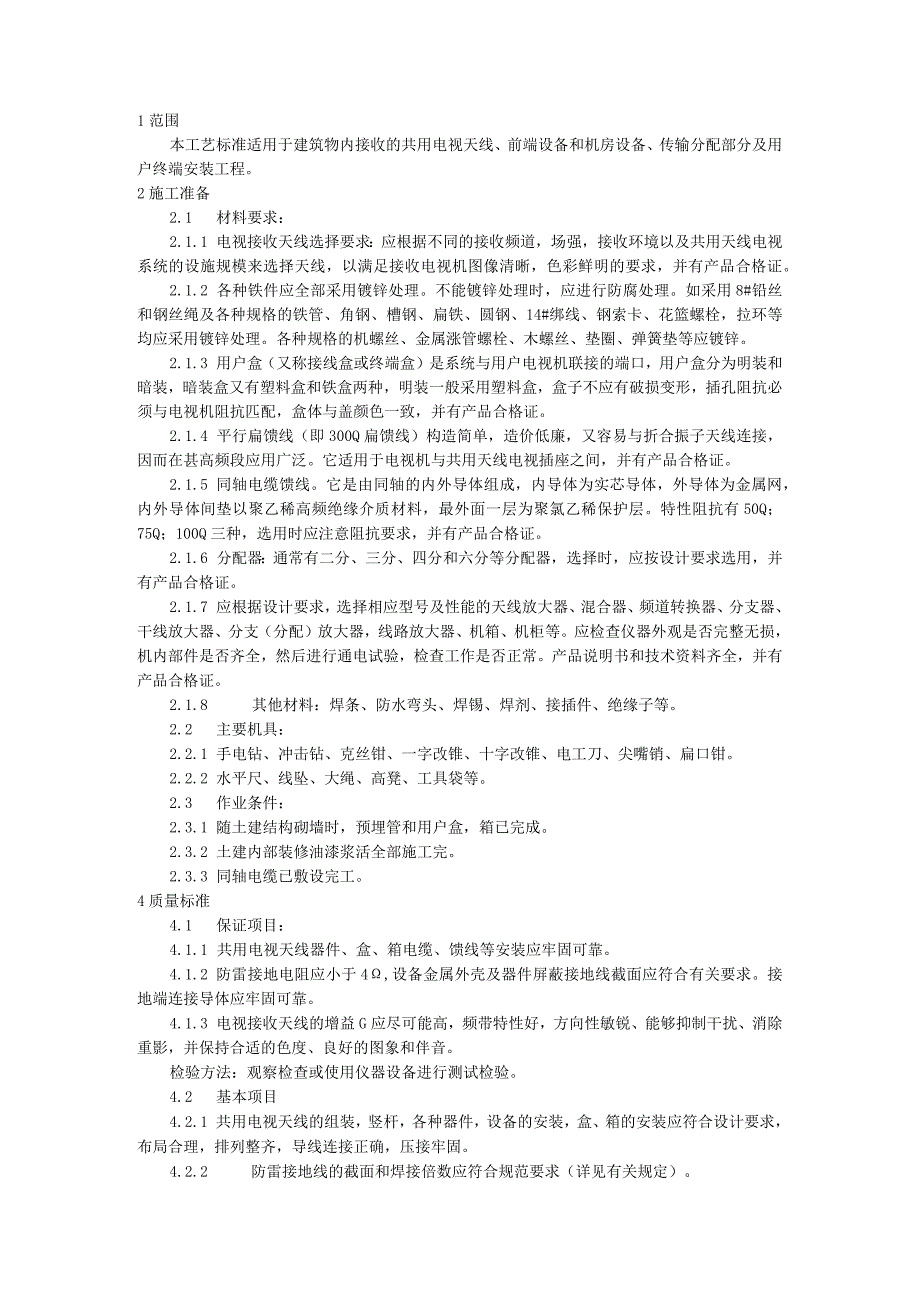

1、1范围本工艺标准适用于建筑物内接收的共用电视天线、前端设备和机房设备、传输分配部分及用户终端安装工程。2施工准备2.1 材料要求：2.1.1 电视接收天线选择要求：应根据不同的接收频道，场强，接收环境以及共用天线电视系统的设施规模来选择天线，以满足接收电视机图像清晰，色彩鲜明的要求，并有产品合格证。2.1.2 各种铁件应全部采用镀锌处理。不能镀锌处理时，应进行防腐处理。如采用8#铅丝和钢丝绳及各种规格的铁管、角钢、槽钢、扁铁、圆钢、14#绑线、钢索卡、花篮螺栓，拉环等均应采用镀锌处理。各种规格的机螺丝、金属涨管螺栓、木螺丝、垫圈、弹簧垫等应镀锌。2.1.3 用户盒（又称接线盒或终端盒）是系统与
2、用户电视机联接的端口，用户盒分为明装和暗装，暗装盒又有塑料盒和铁盒两种，明装一般采用塑料盒，盒子不应有破损变形，插孔阻抗必须与电视机阻抗匹配，盒体与盖颜色一致，并有产品合格证。2.1.4 平行扁馈线（即300Q扁馈线）构造简单，造价低廉，又容易与折合振子天线连接，因而在甚高频段应用广泛。它适用于电视机与共用天线电视插座之间，并有产品合格证。2.1.5 同轴电缆馈线。它是由同轴的内外导体组成，内导体为实芯导体，外导体为金属网，内外导体间垫以聚乙稀高频绝缘介质材料，最外面一层为聚氯乙稀保护层。特性阻抗有50Q；75Q；100Q三种，选用时应注意阻抗要求，并有产品合格证。2.1.6 分配器：通常有二
3、分、三分、四分和六分等分配器，选择时，应按设计要求选用，并有产品合格证。2.1.7 应根据设计要求，选择相应型号及性能的天线放大器、混合器、频道转换器、分支器、干线放大器、分支（分配）放大器，线路放大器、机箱、机柜等。应检查仪器外观是否完整无损，机内部件是否齐全，然后进行通电试验，检查工作是否正常。产品说明书和技术资料齐全，并有产品合格证。2.1.8 其他材料：焊条、防水弯头、焊锡、焊剂、接插件、绝缘子等。2.2 主要机具：2.2.1 手电钻、冲击钻、克丝钳、一字改锥、十字改锥、电工刀、尖嘴销、扁口钳。2.2.2 水平尺、线坠、大绳、高凳、工具袋等。2.3 作业条件：2.3.1 随土建结构砌墙
4、时，预埋管和用户盒，箱已完成。2.3.2 土建内部装修油漆浆活全部施工完。2.3.3 同轴电缆已敷设完工。4质量标准4.1 保证项目：4.1.1 共用电视天线器件、盒、箱电缆、馈线等安装应牢固可靠。4.1.2 防雷接地电阻应小于4,设备金属外壳及器件屏蔽接地线截面应符合有关要求。接地端连接导体应牢固可靠。4.1.3 电视接收天线的增益G应尽可能高，频带特性好，方向性敏锐、能够抑制干扰、消除重影，并保持合适的色度、良好的图象和伴音。检验方法：观察检查或使用仪器设备进行测试检验。4.2 基本项目4.2.1 共用电视天线的组装，竖杆，各种器件，设备的安装，盒、箱的安装应符合设计要求，布局合理，排列整

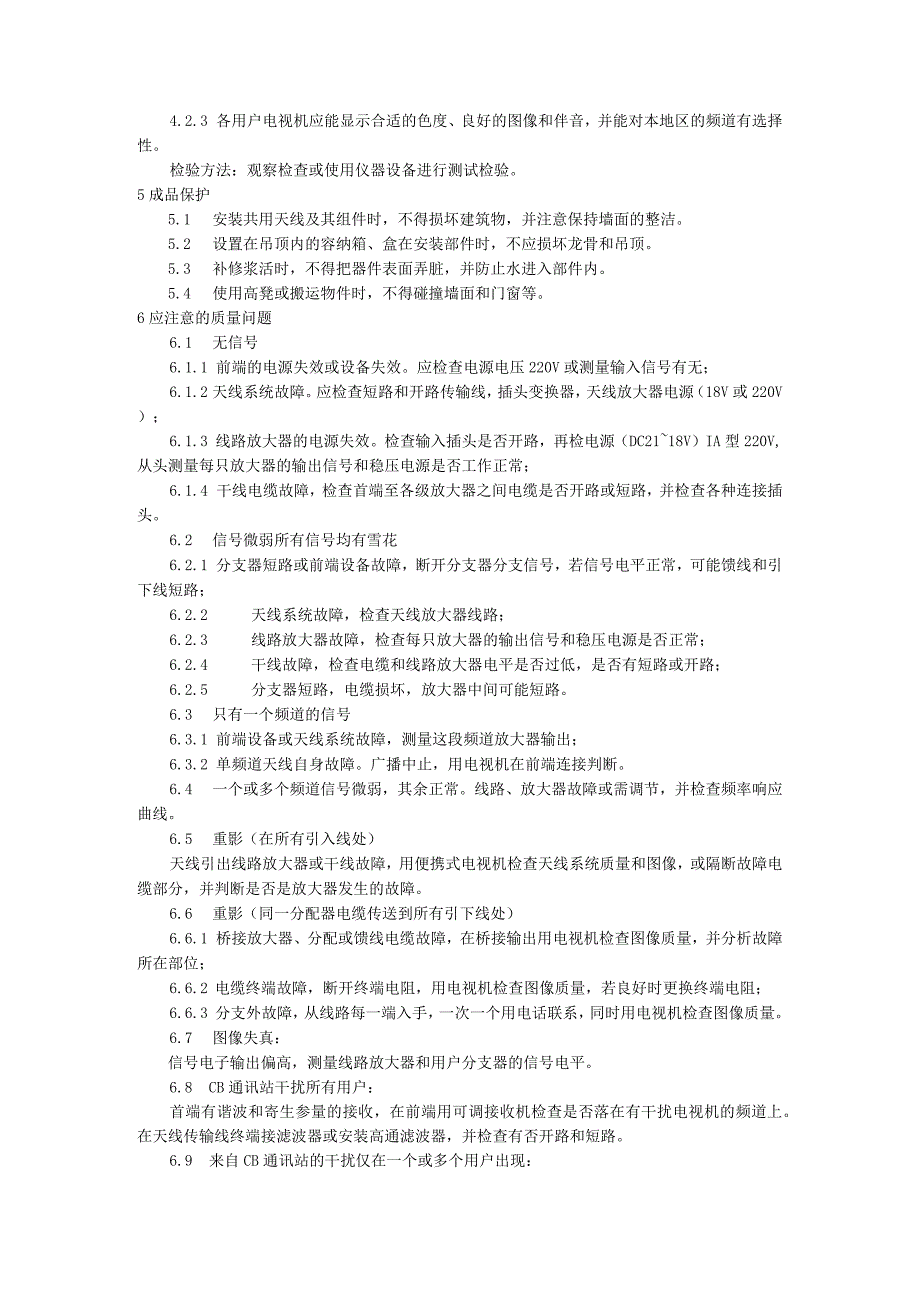

5、齐，导线连接正确，压接牢固。4.2.2 防雷接地线的截面和焊接倍数应符合规范要求（详见有关规定）。4.2.3 各用户电视机应能显示合适的色度、良好的图像和伴音，并能对本地区的频道有选择性。检验方法：观察检查或使用仪器设备进行测试检验。5成品保护5.1 安装共用天线及其组件时，不得损坏建筑物，并注意保持墙面的整洁。5.2 设置在吊顶内的容纳箱、盒在安装部件时，不应损坏龙骨和吊顶。5.3 补修浆活时，不得把器件表面弄脏，并防止水进入部件内。5.4 使用高凳或搬运物件时，不得碰撞墙面和门窗等。6应注意的质量问题6.1 无信号6.1.1 前端的电源失效或设备失效。应检查电源电压220V或测量输入信号有
6、无；6.1.2 天线系统故障。应检查短路和开路传输线，插头变换器，天线放大器电源（18V或220V）；6.1.3 线路放大器的电源失效。检查输入插头是否开路，再检电源（DC2118V）IA型220V,从头测量每只放大器的输出信号和稳压电源是否工作正常；6.1.4 干线电缆故障，检查首端至各级放大器之间电缆是否开路或短路，并检查各种连接插头。6.2 信号微弱所有信号均有雪花6.2.1 分支器短路或前端设备故障，断开分支器分支信号，若信号电平正常，可能馈线和引下线短路；6.2.2 天线系统故障，检查天线放大器线路；6.2.3 线路放大器故障，检查每只放大器的输出信号和稳压电源是否正常；6.2.4
7、干线故障，检查电缆和线路放大器电平是否过低，是否有短路或开路；6.2.5 分支器短路，电缆损坏，放大器中间可能短路。6.3 只有一个频道的信号6.3.1 前端设备或天线系统故障，测量这段频道放大器输出；6.3.2 单频道天线自身故障。广播中止，用电视机在前端连接判断。6.4 一个或多个频道信号微弱，其余正常。线路、放大器故障或需调节，并检查频率响应曲线。6.5 重影（在所有引入线处）天线引出线路放大器或干线故障，用便携式电视机检查天线系统质量和图像，或隔断故障电缆部分，并判断是否是放大器发生的故障。6.6 重影（同一分配器电缆传送到所有引下线处）6.6.1 桥接放大器、分配或馈线电缆故障，在桥

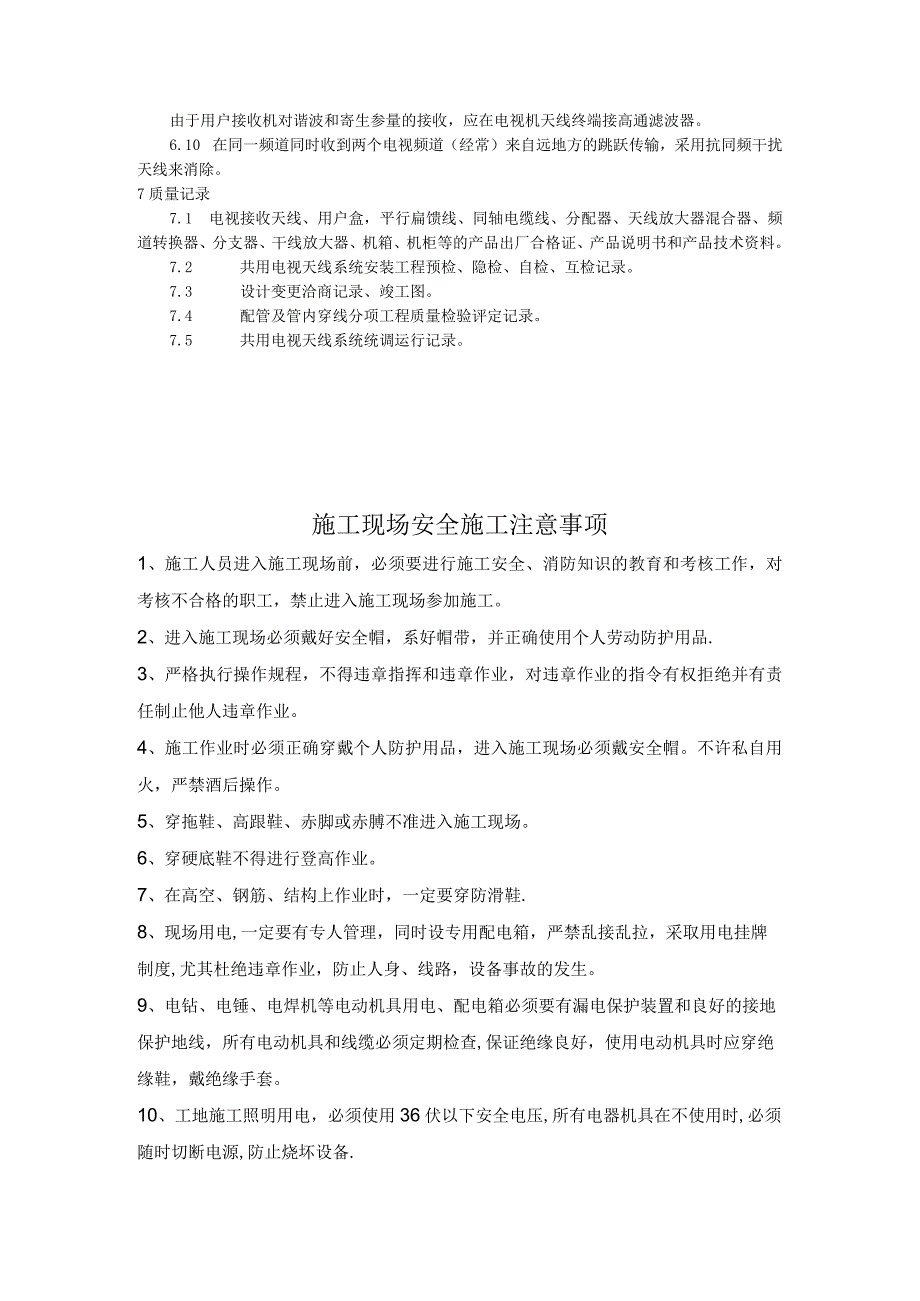

8、接输出用电视机检查图像质量，并分析故障所在部位；6.6.2 电缆终端故障，断开终端电阻，用电视机检查图像质量，若良好时更换终端电阻；6.6.3 分支外故障，从线路每一端入手，一次一个用电话联系，同时用电视机检查图像质量。6.7 图像失真：信号电子输出偏高，测量线路放大器和用户分支器的信号电平。6.8 CB通讯站干扰所有用户：首端有谐波和寄生参量的接收，在前端用可调接收机检查是否落在有干扰电视机的频道上。在天线传输线终端接滤波器或安装高通滤波器，并检查有否开路和短路。6.9 来自CB通讯站的干扰仅在一个或多个用户出现：由于用户接收机对谐波和寄生参量的接收，应在电视机天线终端接高通滤波器。6.10
9、 在同一频道同时收到两个电视频道（经常）来自远地方的跳跃传输，采用抗同频干扰天线来消除。7质量记录7.1 电视接收天线、用户盒，平行扁馈线、同轴电缆线、分配器、天线放大器混合器、频道转换器、分支器、干线放大器、机箱、机柜等的产品出厂合格证、产品说明书和产品技术资料。7.2 共用电视天线系统安装工程预检、隐检、自检、互检记录。7.3 设计变更洽商记录、竣工图。7.4 配管及管内穿线分项工程质量检验评定记录。7.5 共用电视天线系统统调运行记录。施工现场安全施工注意事项1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施
10、工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电
11、动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时,必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。
