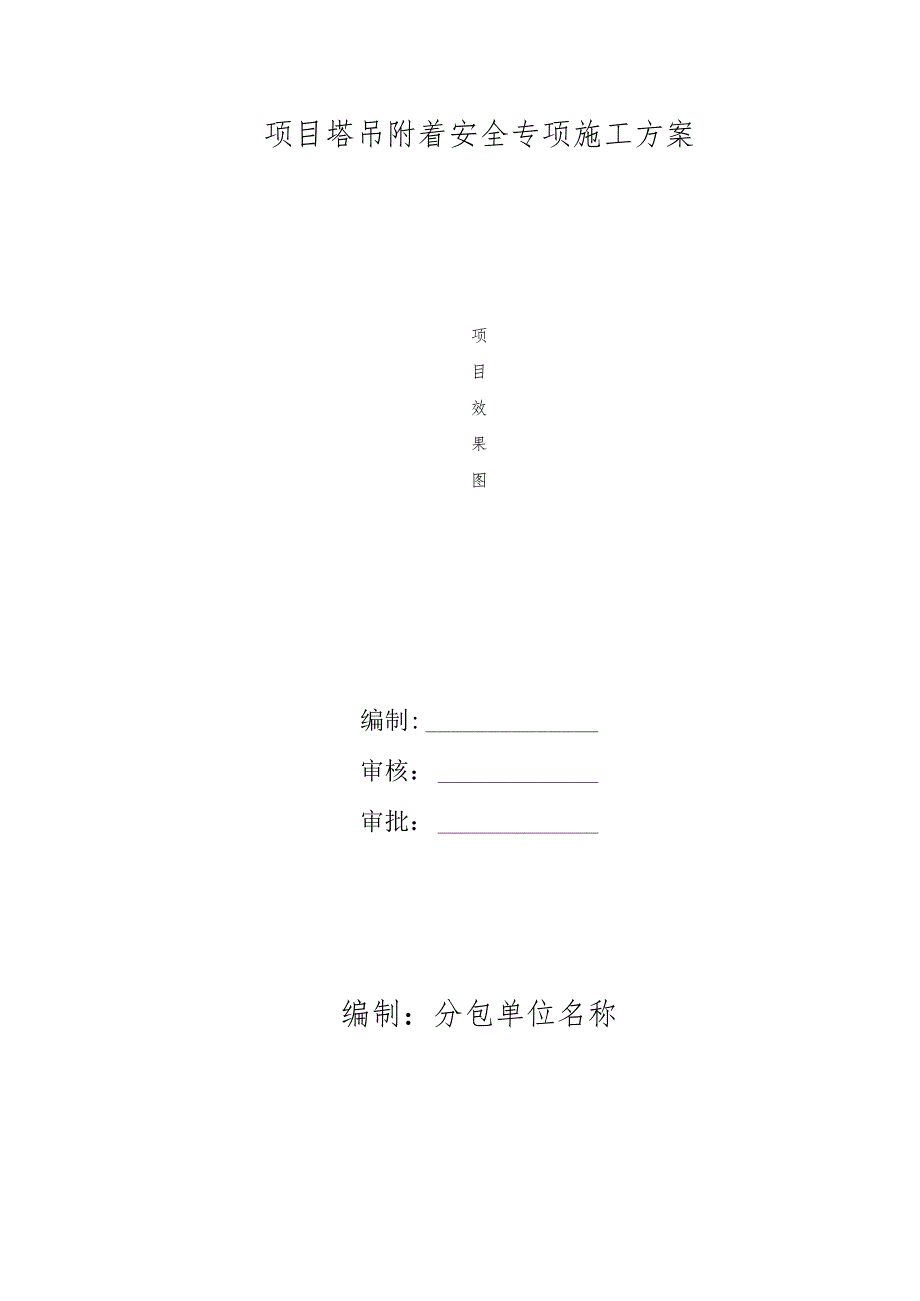

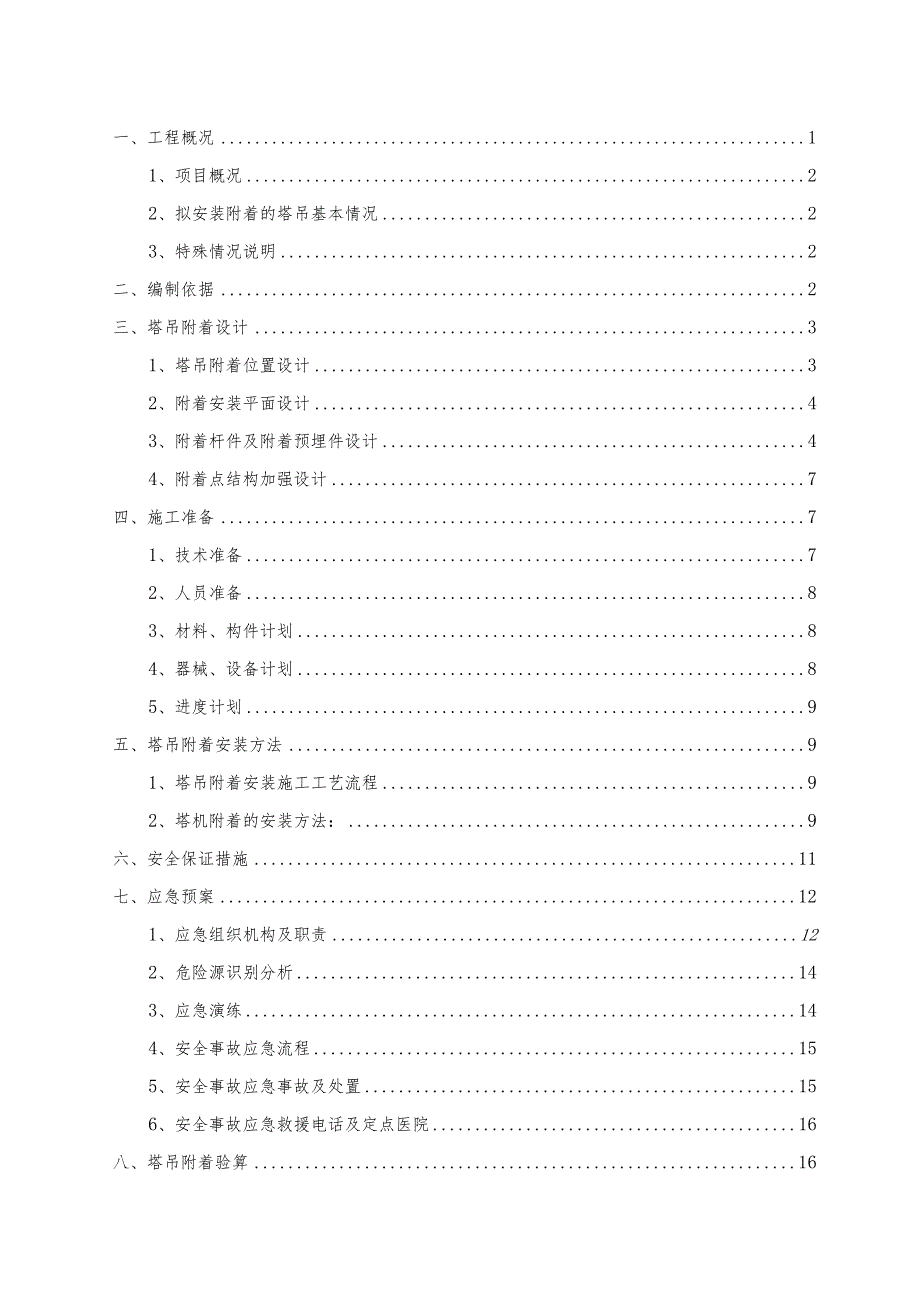

1、项目塔吊附着安全专项施工方案项目效果图编制:审核：审批：编制：分包单位名称一、工程概况11、项目概况22、拟安装附着的塔吊基本情况23、特殊情况说明2二、编制依据2三、塔吊附着设计31、塔吊附着位置设计32、附着安装平面设计43、附着杆件及附着预埋件设计44、附着点结构加强设计7四、施工准备71、技术准备72、人员准备83、材料、构件计划84、器械、设备计划85、进度计划9五、塔吊附着安装方法91、塔吊附着安装施工工艺流程92、塔机附着的安装方法：9六、安全保证措施11七、应急预案121、应急组织机构及职责122、危险源识别分析143、应急演练144、安全事故应急流程155、安全事故应急事故及
2、处置156、安全事故应急救援电话及定点医院16八、塔吊附着验算16一、工程概况1、项目概况本项目位于XX,项目占地XX万平方米，总建筑面积XX万平方米，其中地上建筑面积XX万平方米，地下建筑面积XX万平方米。项目共有XX栋楼。本项目共设置XX台塔吊，本方案为XX#楼塔吊附着安全专项施工方案。2、拟安装附着的塔吊基本情况塔吊编号所属楼栋/层高塔吊型号臂长塔吊安装高度附着道数XX#塔吊XX#楼/2.9mTC5610-646m117.6m53、特殊情况说明如：塔吊附着距离超过厂家附着最大长度，需向生产厂家定做塔吊附着并由厂家提供相关资料。二、编制依据序号类别名称编号1国标工程测量规范GB50026-
3、20072塔式起重机安全规程GB5144-20063起重机械安全规程GB6067-854地标建筑施工安全检查标准JGJ59-20115建筑起重机械安全评估技术规程JGJT1879-20096建筑机械使用安全技术规程JGJ3320017建筑施工塔式起重机安装、使用、拆除安全技术规程JGJ196-20108建质2009-87号文件9XX工程施工组织设计10XX工程设计图纸11XX工程项目塔吊安装安全专项施工方案B三、塔吊附着设计1、塔吊附着位置设计、着高度塔吊编号第一道（In）第二道（In）第三道（m）第四道（In）悬高（m）总高度（m）XX#24.544.865.185.4102.8117.6M
4、/WN4NNWNNNWKNAMVN7I-KIL； Il杉aI81B!i3lREi9Brafjra三1$zrcaois!ra三3;HEianDfi3三r7l三EiaD虫亘鱼,z三H11DDSl三3Ha三值随询i=ciD!1JjlHCBlZ，2日日。Z随行r2IEiflDBisiracsi/-HEanEl!0三3l2l三Eannsi三三3/l三Eianm肥襄|夕*百日。EiEieEM夕比Eimnsi5三ii5SaBH!lHErZQ29BElEIi配前，；，杷日日。DS三3:2l三EiflD19晒奠OBI!9ngrz2fi三aDDJj三i三aDBlfjra三FllJEiae旭而无EiHn由日比n而日
5、吞ra11三3:zi三Ei11BEI加充彳1iEnrasH三it三a三raj!ra三3l三EiflDn!jF-ISQHB2、附着安装平面设计3.1附着杆件设计:附着装置由三个撑杆和一套环梁组成。其主要作用是使塔身依附在建筑物柱子上和梁上，使用时环梁套在标准节上，四角八个垫块把标准节顶牢。其撑杆长度可调整，撑杆端部有大耳环与建筑物附着处较接。三个撑杆应保持在同一水平面内，调整撑杆长度使塔身轴线垂直。塔楼附着长度如下表所示:附着撑杆长度附着撑杆LA（米）附着撑杆LB（米）附着撑杆LC（米）XX#塔吊4.OO4.934.00j1-I附着安装在标准节上的位置（标准节顶升耳座距离附着下沿不大于200mm
6、,附着下沿距标准节三孔板不小于50mm）。3.2预埋件设计附墙拉杆与建筑物固定点的连接铁板用水钻钻孔用穿墙螺杆连接方式，连接铁板待钻孔位置的於硬度达到70%以上后方可进行塔吊附着安装。连接铁板选用624、460X350X20钢板，穿墙螺栓4套或者6套，基座上两个耳栓采用20厚钢板两块。如下图所示:II塔机附墙杆连接示意图连接铁板图墙身预埋件的制作要求1）焊接工艺采用C02气体保护自动焊。2）焊接前，所有长板材下料后的平整度不大于1/1000。3）厚20mm和30三底板角焊焊缝均为18mm,加筋板角焊焊缝均为15m4）焊缝必须平整、饱满；不得有裂纹、夹渣、气孔、咬边及弧坑等缺陷。焊接区域无飞溅残
7、留物。5）所有60及38的孔必须精加工钻孔制作。4、附着点结构加强设计自升式塔机的附着装置一般安装在建筑物的梁上，建筑结构能否抵抗塔机对其施加的作用载荷，是安全使用塔机的一个控制要点。对附着处建筑结构强度的验算，往往是设备管理人员和土建施工人员都容易疏忽的一个薄弱环节，成为安全控制的一个盲区。当结构强度不足以抵抗塔机对其施加的作用载荷时，轻则可能使建筑结构损坏，重则可能引起重大的塔机事故。此处将介绍塔机附着处建筑物结构的强度验算和加强方法。（1）作用载荷的取值说明要对建筑结构的强度进行验算，就必须知道塔机附着装置的作用载荷，其数据可以从塔机使用说明书中查到。但查阅数据时应注意：必须是按各道附着
8、装置荷载中最大的数值取值。当处于某一施工阶段，最上一道附着装置的作用载荷始终是这组数据中的最大值。塔机附着装置对建筑结构施加水平方向的拉力或推力。当附着距离不是太大。附着杆的自重较轻，垂直方向增加的作用载荷可忽略不计。（2）结构加强方法（例）XX#楼塔吊预埋件安装位置在结构图中XXX连梁LLXX处，此处梁两侧分别附加4120侧面钢筋，并锚入梁两端的柱子,锚入长度为LaE。竖直方向增加6通20钢筋，竖直钢筋长度同梁高（扣除保护层厚度），竖直钢筋间距根据埋件尺寸而定，但均需布置在埋件范围内。四、施工准备1、技术准备1）编制塔吊附着安装安全专项施工方案；2）项目技术负责人对管理人员及工人进行安全技术
9、交底；2、人员准备楼栋号工种人数单位名称XX#楼技术负责人XX人（姓名）XXXXXXX电工XX人（姓名）XXXXXXX焊工XX人XXXXXXX钳工XX人XXXXXXX指挥员XX人（姓名）中建二局其他配合人员XX人（姓名）中建二局XX楼表中人员根据项目具体情况添加。3、材料、构件计划序号名称规格数量备注1安全帽1顶/人2安全带套/高空作业人3牵引绳20m1套4警戒线1套5钳工工具一套6吊索吊具一套7橇杆1.21.5m4根8替打大、中、小3把9电工仪表万用表1套10白棕绳50m16mm2根11绝缘套20双12手套20双13铁丝若干14垫木若干4、器械、设备计划序号名称规格数量备注1重型套筒扳手1套
10、2铁锤12B、14B各13活络搬手350mm.450mm各14气割设备155、进度计划标示内容：各栋楼的材料构件进场时间、安装时间、使用时间、拆除时间.时间进度工作内容、2015年8月10日M个工作日M个工作日作日作日作日安装准备工作安装时间使用时间拆除时间8五、塔吊附着安装、顶升方法1、塔吊附着安装施工工艺流程附着锚固前的准备和检查一附着框及附着撑杆的安装一顶升作业2、塔机附着的安装方法：（1）附着锚固前的准备和检查：检查附着框架，附着杆及附着支座等结构件应无变形、开焊、裂纹，附着杆长度符合附着要求，螺栓、销轴、垫铁等紧固件齐全。检验建筑物上附着部位混凝土强度（预埋锚固件的框架梁所浇灌的混凝
11、土达到规定强度后方可使用），检查附着点结构尺寸是否符合安装要求。应用经纬仪调整塔身轴线，使塔机处于以塔身轴线为中心的平衡状态，且使臂架等效于与附着方向垂直的位置。调节螺杆外侧桁架四角钢等型钢可靠焊接。将预埋钢板及螺栓表面混凝土残留物清除干净。（2）附着框及附着撑杆的安装在第一道附着1米处搭设工作平台，工作平台必须有栏杆，并为好安全网。将所需的工具、螺栓、销轴调到工作平台上。将附着两块L型框架吊到附着点的位置，按规定的位置套到塔身上，并用铁丝规定牢靠。用附着的另外两块L型框架吊到附着点位置并套到塔身上，用螺栓将两块L型连接起来，调好附着框的水平度后，上紧螺栓，使其紧卡在塔身上。把杆件调运到与附着
12、框相应位置，用水28销轴与附框上的耳板连接，并穿好开销口（相邻两道附着中间一根交叉布置）。使其一端通过调节螺栓和环梁端销孔连接，使另一端和耳环及耳座连接。使三根撑杆受力均匀。（3）顶升作业首先用起重机吊钩吊起一个标准节，在标准节下方与下按盘引进梁高度接近时停车,移动变幅小车至引进小车吊钩处，将此标准节的上水平斜腹杆中部挂在吊钩上。吊起另外一个标准节，移动变幅小车幅度约20m处。开始顶升时，先将顶升横梁两端的耳轴放入倒数第二个标准节上边的支撑踏步缺口中，拆去下按盘与标准节的全部高强度连接螺栓，然后稍微向上顶升一点套架，观察下按盘与标准节的套管是否能对位校准，同时再调整套架滚轮间隙到最佳位置状态，如有偏差，应适当调整变幅小车位置，同时观察活塞杆有无回缩现象，如有应缩回活塞杆，连接好标准节与下按盘并检修油缸后再作顶升作业。顶升套架1.4m,使套架油缸横梁两端悬挂的撑杆对正标准节踏步上的缺口时，再缩回液压活塞杆，将顶升部分重量全部支撑在撑杆上。缩回液压缸活塞杆，使顶升横梁耳轴位于最上一个标准节下边踏步处，并将顶升横梁两端耳轴放入踏步缺口中，继续顶升套架约1.4m,使挂在引进小车吊钩上的标准节下端高于已安装的标准节的顶部时，由人工通过引进梁的轨道拉至已安装标准节上方，缓缓缩回液压油缸，使待加标准节对正已安装标准节直至接触，将待加标准节与已安装的标准节用高强度螺栓连接，紧固好双螺母，继续下降
