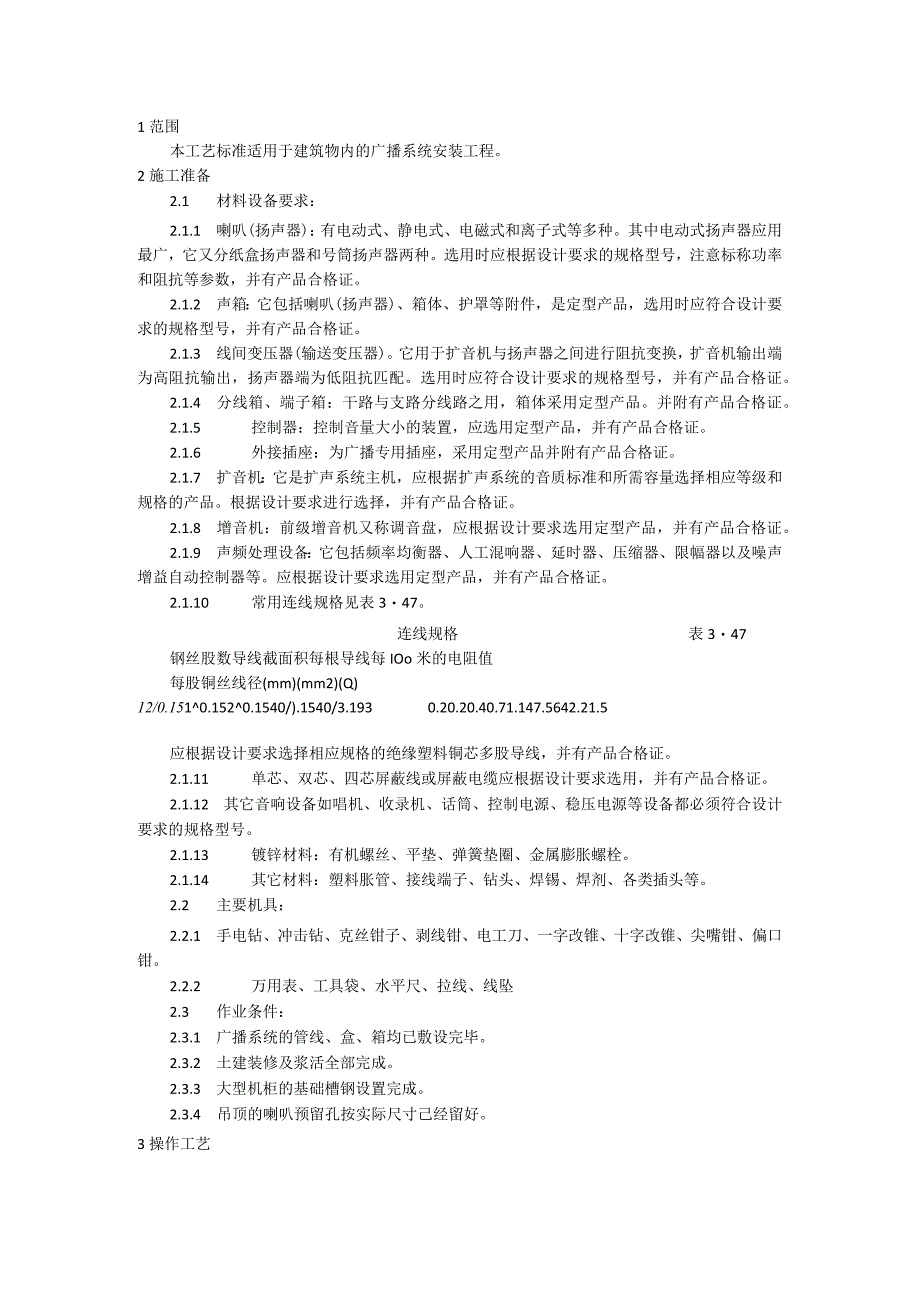

广播系统安装施工工艺模板.docx_第1页
第1页 / 共4页

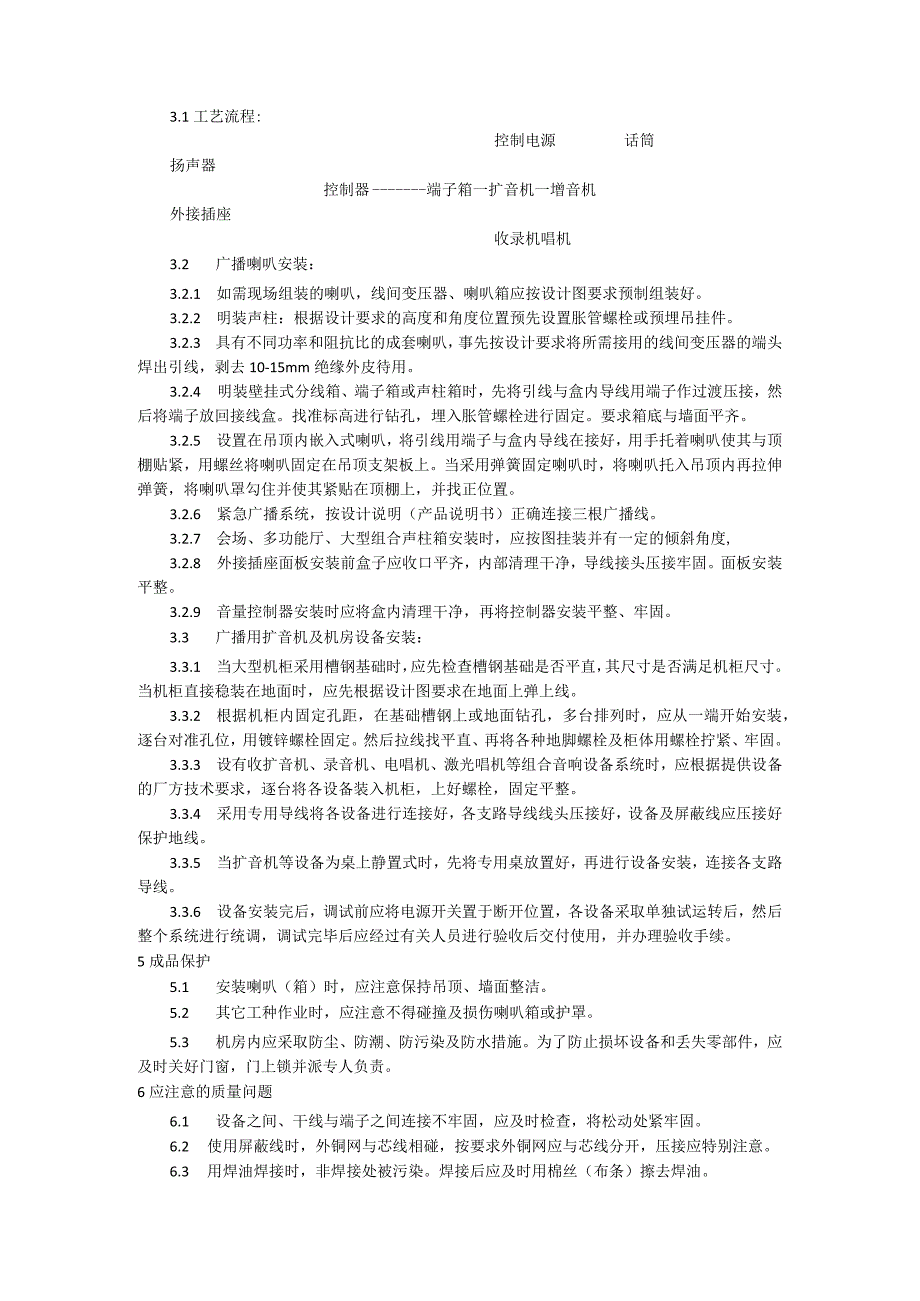

广播系统安装施工工艺模板.docx_第2页
第2页 / 共4页

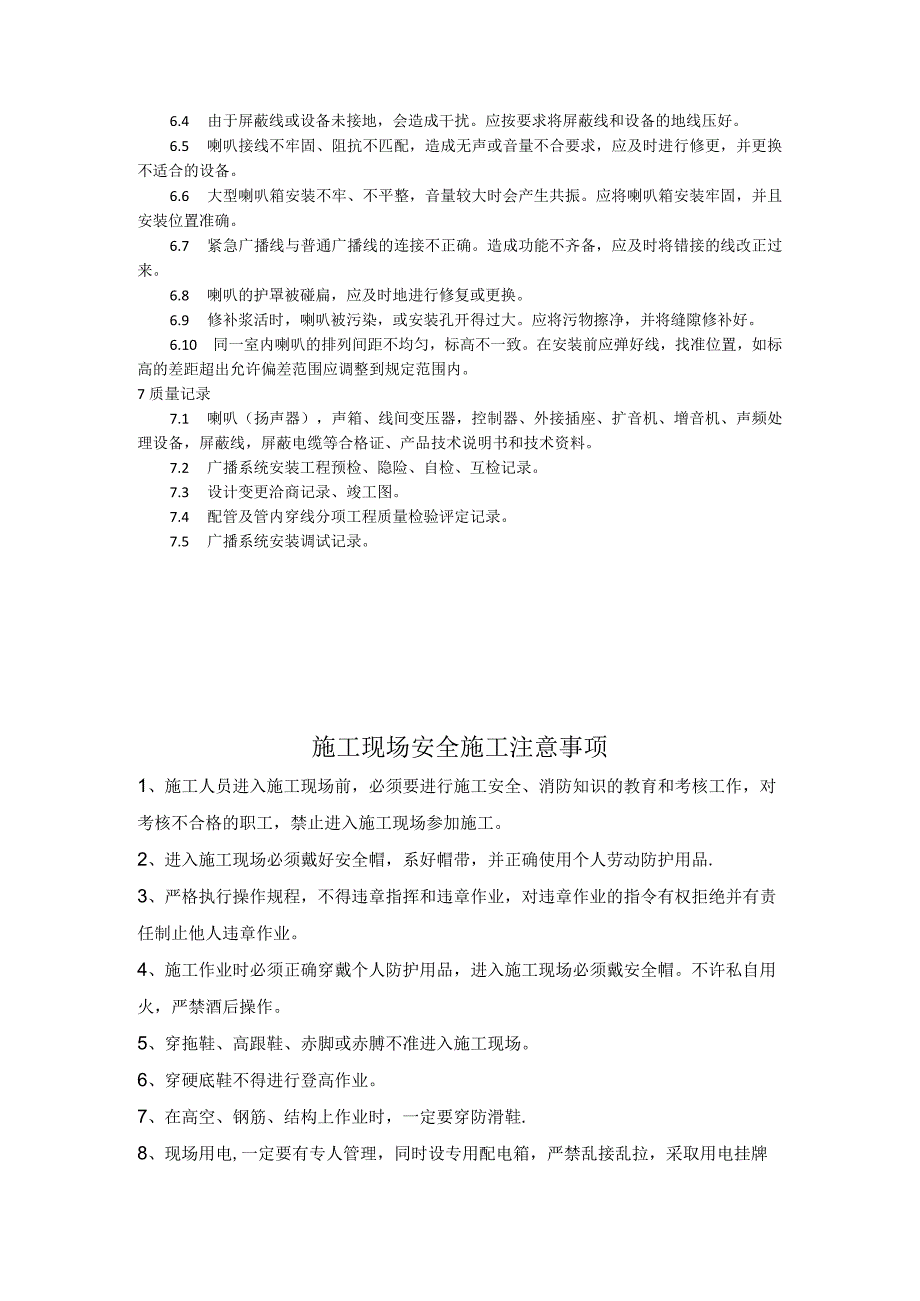

广播系统安装施工工艺模板.docx_第3页
第3页 / 共4页
广播系统安装施工工艺模板.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《广播系统安装施工工艺模板.docx》由会员分享,可在线阅读,更多相关《广播系统安装施工工艺模板.docx(4页珍藏版)》请在第壹文秘上搜索。

1、1范围本工艺标准适用于建筑物内的广播系统安装工程。2施工准备2.1 材料设备要求:2.1.1 喇叭(扬声器):有电动式、静电式、电磁式和离子式等多种。其中电动式扬声器应用最广,它又分纸盒扬声器和号筒扬声器两种。选用时应根据设计要求的规格型号,注意标称功率和阻抗等参数,并有产品合格证。2.1.2 声箱:它包括喇叭(扬声器)、箱体、护罩等附件,是定型产品,选用时应符合设计要求的规格型号,并有产品合格证。2.1.3 线间变压器(输送变压器)。它用于扩音机与扬声器之间进行阻抗变换,扩音机输出端为高阻抗输出,扬声器端为低阻抗匹配。选用时应符合设计要求的规格型号,并有产品合格证。2.1.4 分线箱、端子箱

2、:干路与支路分线路之用,箱体采用定型产品。并附有产品合格证。2.1.5 控制器:控制音量大小的装置,应选用定型产品,并有产品合格证。2.1.6 外接插座:为广播专用插座,采用定型产品并附有产品合格证。2.1.7 扩音机:它是扩声系统主机,应根据扩声系统的音质标准和所需容量选择相应等级和规格的产品。根据设计要求进行选择,并有产品合格证。2.1.8 增音机:前级增音机又称调音盘,应根据设计要求选用定型产品,并有产品合格证。2.1.9 声频处理设备:它包括频率均衡器、人工混响器、延时器、压缩器、限幅器以及噪声增益自动控制器等。应根据设计要求选用定型产品,并有产品合格证。2.1.10 常用连线规格见表

3、347。连线规格表347钢丝股数导线截面积每根导线每IOo米的电阻值每股铜丝线径(mm)(mm2)(Q)12/0.1510.1520.1540/).1540/3.1930.20.20.40.71.147.5642.21.5应根据设计要求选择相应规格的绝缘塑料铜芯多股导线,并有产品合格证。2.1.11 单芯、双芯、四芯屏蔽线或屏蔽电缆应根据设计要求选用,并有产品合格证。2.1.12 其它音响设备如唱机、收录机、话筒、控制电源、稳压电源等设备都必须符合设计要求的规格型号。2.1.13 镀锌材料:有机螺丝、平垫、弹簧垫圈、金属膨胀螺栓。2.1.14 其它材料:塑料胀管、接线端子、钻头、焊锡、焊剂、各

4、类插头等。2.2 主要机具:2.2.1 手电钻、冲击钻、克丝钳子、剥线钳、电工刀、一字改锥、十字改锥、尖嘴钳、偏口钳。2.2.2 万用表、工具袋、水平尺、拉线、线坠2.3 作业条件:2.3.1 广播系统的管线、盒、箱均已敷设完毕。2.3.2 土建装修及浆活全部完成。2.3.3 大型机柜的基础槽钢设置完成。2.3.4 吊顶的喇叭预留孔按实际尺寸己经留好。3操作工艺3.1工艺流程:控制电源话筒扬声器控制器端子箱一扩音机一增音机外接插座收录机唱机3.2 广播喇叭安装:3.2.1 如需现场组装的喇叭,线间变压器、喇叭箱应按设计图要求预制组装好。3.2.2 明装声柱:根据设计要求的高度和角度位置预先设置

5、胀管螺栓或预埋吊挂件。3.2.3 具有不同功率和阻抗比的成套喇叭,事先按设计要求将所需接用的线间变压器的端头焊出引线,剥去10-15mm绝缘外皮待用。3.2.4 明装壁挂式分线箱、端子箱或声柱箱时,先将引线与盒内导线用端子作过渡压接,然后将端子放回接线盒。找准标高进行钻孔,埋入胀管螺栓进行固定。要求箱底与墙面平齐。3.2.5 设置在吊顶内嵌入式喇叭,将引线用端子与盒内导线在接好,用手托着喇叭使其与顶棚贴紧,用螺丝将喇叭固定在吊顶支架板上。当采用弹簧固定喇叭时,将喇叭托入吊顶内再拉伸弹簧,将喇叭罩勾住并使其紧贴在顶棚上,并找正位置。3.2.6 紧急广播系统,按设计说明(产品说明书)正确连接三根广

6、播线。3.2.7 会场、多功能厅、大型组合声柱箱安装时,应按图挂装并有一定的倾斜角度,3.2.8 外接插座面板安装前盒子应收口平齐,内部清理干净,导线接头压接牢固。面板安装平整。3.2.9 音量控制器安装时应将盒内清理干净,再将控制器安装平整、牢固。3.3 广播用扩音机及机房设备安装:3.3.1 当大型机柜采用槽钢基础时,应先检查槽钢基础是否平直,其尺寸是否满足机柜尺寸。当机柜直接稳装在地面时,应先根据设计图要求在地面上弹上线。3.3.2 根据机柜内固定孔距,在基础槽钢上或地面钻孔,多台排列时,应从一端开始安装,逐台对准孔位,用镀锌螺栓固定。然后拉线找平直、再将各种地脚螺栓及柜体用螺栓拧紧、牢

7、固。3.3.3 设有收扩音机、录音机、电唱机、激光唱机等组合音响设备系统时,应根据提供设备的厂方技术要求,逐台将各设备装入机柜,上好螺栓,固定平整。3.3.4 采用专用导线将各设备进行连接好,各支路导线线头压接好,设备及屏蔽线应压接好保护地线。3.3.5 当扩音机等设备为桌上静置式时,先将专用桌放置好,再进行设备安装,连接各支路导线。3.3.6 设备安装完后,调试前应将电源开关置于断开位置,各设备采取单独试运转后,然后整个系统进行统调,调试完毕后应经过有关人员进行验收后交付使用,并办理验收手续。5成品保护5.1 安装喇叭(箱)时,应注意保持吊顶、墙面整洁。5.2 其它工种作业时,应注意不得碰撞

8、及损伤喇叭箱或护罩。5.3 机房内应采取防尘、防潮、防污染及防水措施。为了防止损坏设备和丢失零部件,应及时关好门窗,门上锁并派专人负责。6应注意的质量问题6.1 设备之间、干线与端子之间连接不牢固,应及时检查,将松动处紧牢固。6.2 使用屏蔽线时,外铜网与芯线相碰,按要求外铜网应与芯线分开,压接应特别注意。6.3 用焊油焊接时,非焊接处被污染。焊接后应及时用棉丝(布条)擦去焊油。6.4 由于屏蔽线或设备未接地,会造成干扰。应按要求将屏蔽线和设备的地线压好。6.5 喇叭接线不牢固、阻抗不匹配,造成无声或音量不合要求,应及时进行修更,并更换不适合的设备。6.6 大型喇叭箱安装不牢、不平整,音量较大

9、时会产生共振。应将喇叭箱安装牢固,并且安装位置准确。6.7 紧急广播线与普通广播线的连接不正确。造成功能不齐备,应及时将错接的线改正过来。6.8 喇叭的护罩被碰扁,应及时地进行修复或更换。6.9 修补浆活时,喇叭被污染,或安装孔开得过大。应将污物擦净,并将缝隙修补好。6.10 同一室内喇叭的排列间距不均匀,标高不一致。在安装前应弹好线,找准位置,如标高的差距超出允许偏差范围应调整到规定范围内。7质量记录7.1 喇叭(扬声器),声箱、线间变压器,控制器、外接插座、扩音机、增音机、声频处理设备,屏蔽线,屏蔽电缆等合格证、产品技术说明书和技术资料。7.2 广播系统安装工程预检、隐险、自检、互检记录。

10、7.3 设计变更洽商记录、竣工图。7.4 配管及管内穿线分项工程质量检验评定记录。7.5 广播系统安装调试记录。施工现场安全施工注意事项1、施工人员进入施工现场前,必须要进行施工安全、消防知识的教育和考核工作,对考核不合格的职工,禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽,系好帽带,并正确使用个人劳动防护用品.3、严格执行操作规程,不得违章指挥和违章作业,对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品,进入施工现场必须戴安全帽。不许私自用火,严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在

11、高空、钢筋、结构上作业时,一定要穿防滑鞋.8、现场用电,一定要有专人管理,同时设专用配电箱,严禁乱接乱拉,采取用电挂牌制度,尤其杜绝违章作业,防止人身、线路,设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线,所有电动机具和线缆必须定期检查,保证绝缘良好,使用电动机具时应穿绝缘鞋,戴绝缘手套。10、工地施工照明用电,必须使用36伏以下安全电压,所有电器机具在不使用时,必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方,要填写用火申请登记和设专人看管,随带消防器材等,保证消防措施的落实。施焊时,特别注意检查下方有无易燃物,并做好相应的防护,用完后要检查,确认无火后再离开.12、未经安全教育培训合格不得上岗,非操作者严禁进入危险区域;特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带;安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员,不得从事高空作业。
