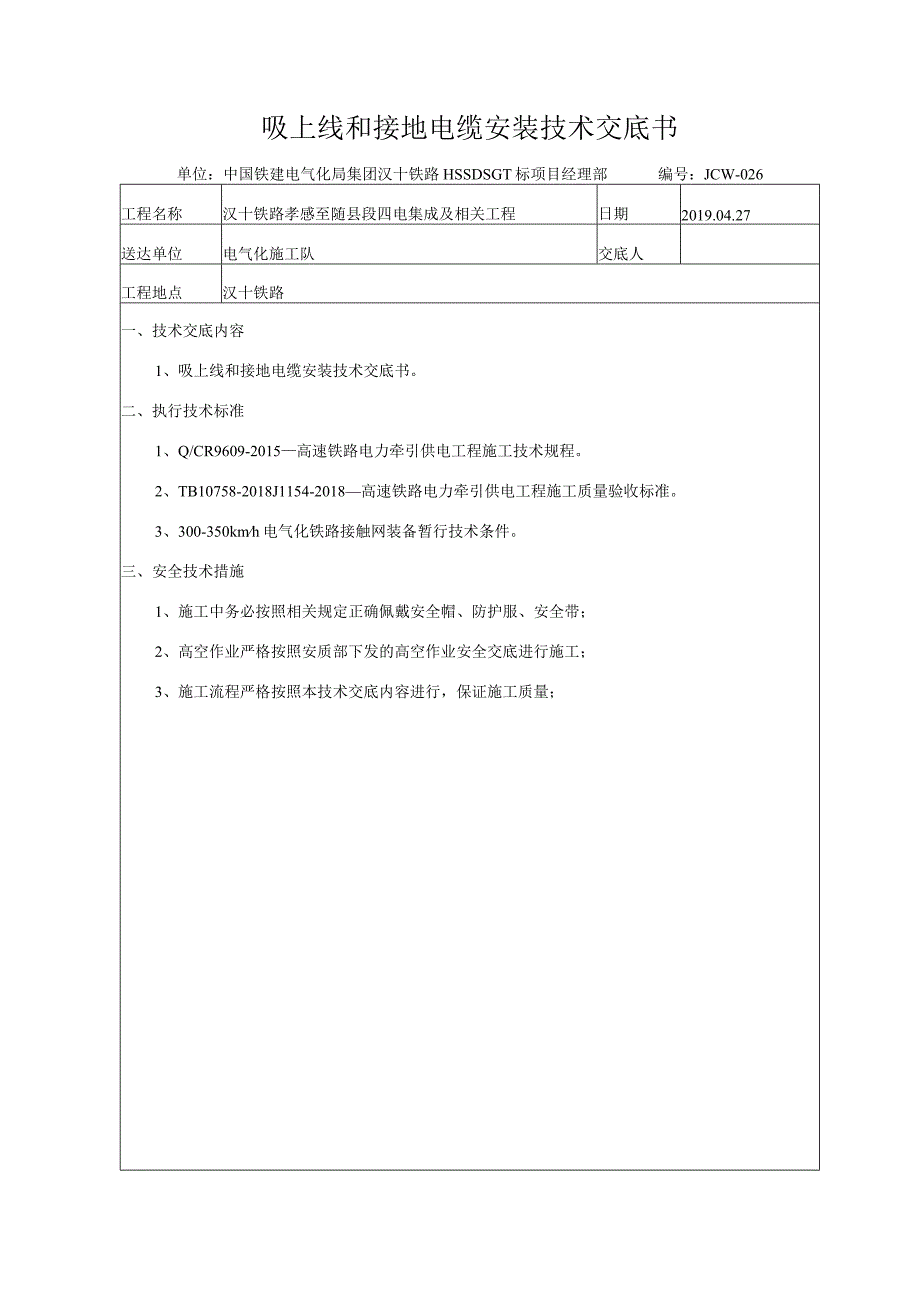

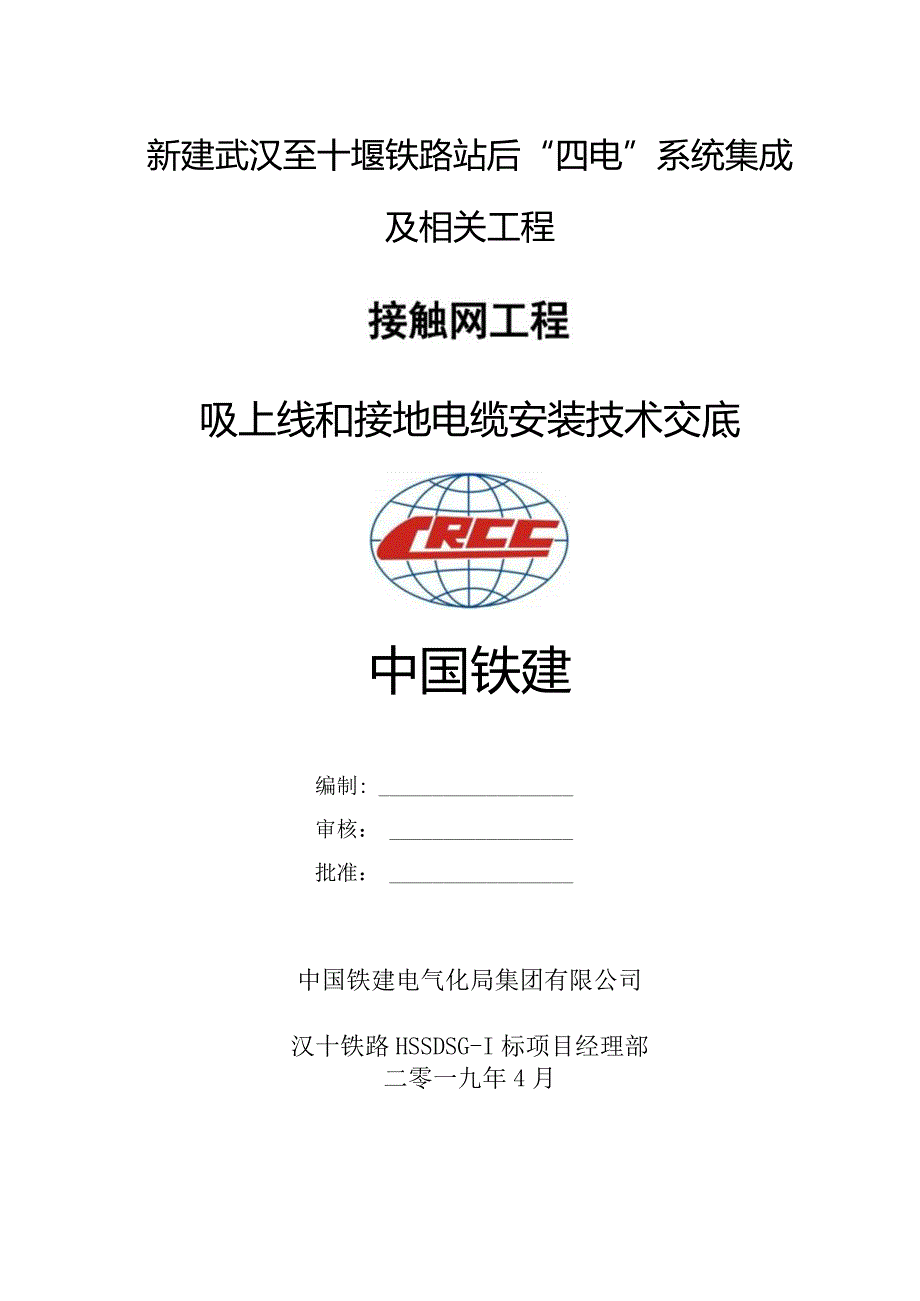

1、新建武汉至十堰铁路站后“四电”系统集成及相关工程吸上线和接地电缆安装技术交底中国铁建编制:审核：批准：中国铁建电气化局集团有限公司汉十铁路HSSDSG-I标项目经理部二零一九年4月吸上线和接地电缆安装技术交底书单位：中国铁建电气化局集团汉十铁路HSSDSGT标项目经理部编号：JCW-026工程名称汉十铁路孝感至随县段四电集成及相关工程日期2019.04.27送达单位电气化施工队交底人工程地点汉十铁路一、技术交底内容1、吸上线和接地电缆安装技术交底书。二、执行技术标准1、Q/CR9609-2015高速铁路电力牵引供电工程施工技术规程。2、TB10758-2018J1154-2018高速铁路电力牵

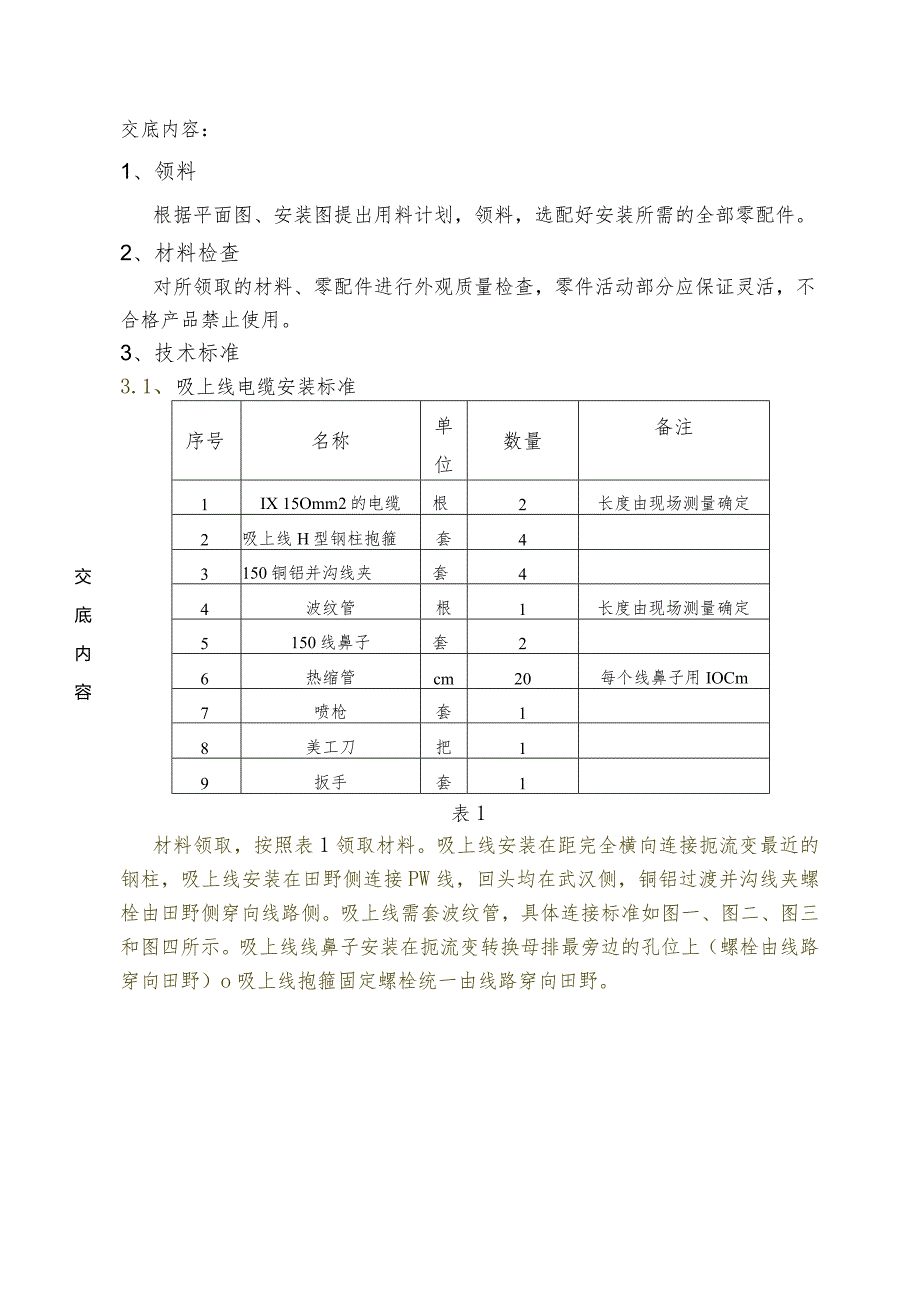

2、引供电工程施工质量验收标准。3、300-350kmh电气化铁路接触网装备暂行技术条件。三、安全技术措施1、施工中务必按照相关规定正确佩戴安全帽、防护服、安全带；2、高空作业严格按照安质部下发的高空作业安全交底进行施工；3、施工流程严格按照本技术交底内容进行，保证施工质量；交底内容：1、领料根据平面图、安装图提出用料计划，领料，选配好安装所需的全部零配件。2、材料检查对所领取的材料、零配件进行外观质量检查，零件活动部分应保证灵活，不合格产品禁止使用。3、技术标准3.1、 吸上线电缆安装标准交 底 内 容序号名称单 位数量备注1IX 15Omm2的电缆根2长度由现场测量确定2吸上线H型钢柱抱箍套4
3、3150铜铝并沟线夹套44波纹管根1长度由现场测量确定5150线鼻子套26热缩管cm20每个线鼻子用IOCm7喷枪套18美工刀把19扳手套1表1材料领取，按照表1领取材料。吸上线安装在距完全横向连接扼流变最近的钢柱，吸上线安装在田野侧连接PW线，回头均在武汉侧，铜铝过渡并沟线夹螺栓由田野侧穿向线路侧。吸上线需套波纹管，具体连接标准如图一、图二、图三和图四所示。吸上线线鼻子安装在扼流变转换母排最旁边的孔位上（螺栓由线路穿向田野）o吸上线抱箍固定螺栓统一由线路穿向田野。图二距防撞墙顶部三公分开 始打一个孔，垂直方向 打第二个孔以M型抱 箍孔距距离为准。M8*70mm化学锚栓打 孔深度40mm,外露
4、30mm o30mm从支柱一米位置至扼流变连接母排位置吸上线均需套波纹 管。图四3.2、 所亭回流电缆安装安装原则：上下行分别设7根15Omln2铜芯电缆（轨回流3根、PW线回流3根、综合接地1根）。轨回流电缆连接信号专业的完全横向连接的扼流变。序号名称单位数量备注1IX15Omm2的电缆根142吸上线H型钢柱抱箍套2用于上下行PW回所电缆3150铜铝并沟线夹套12用于上下行PW回所电缆4150线鼻子套22每个所亭22个5扼流变安装板套2由信号专业进行安装6热缩管套22每个线鼻子用IoCm7螺栓M12*60套12用于扼流变转换母排处连接8喷枪套19美工刀把1IO扳手套1表23.3、 PW线上下行并联过轨安装，如图五安装，每处采用2根70mm2的铜芯电缆并接。野穿线路。如图六安装。交底人交底时间吸上线和接地电缆安装技术交底签收表时间：地点:姓名职务姓名职务姓名职务
