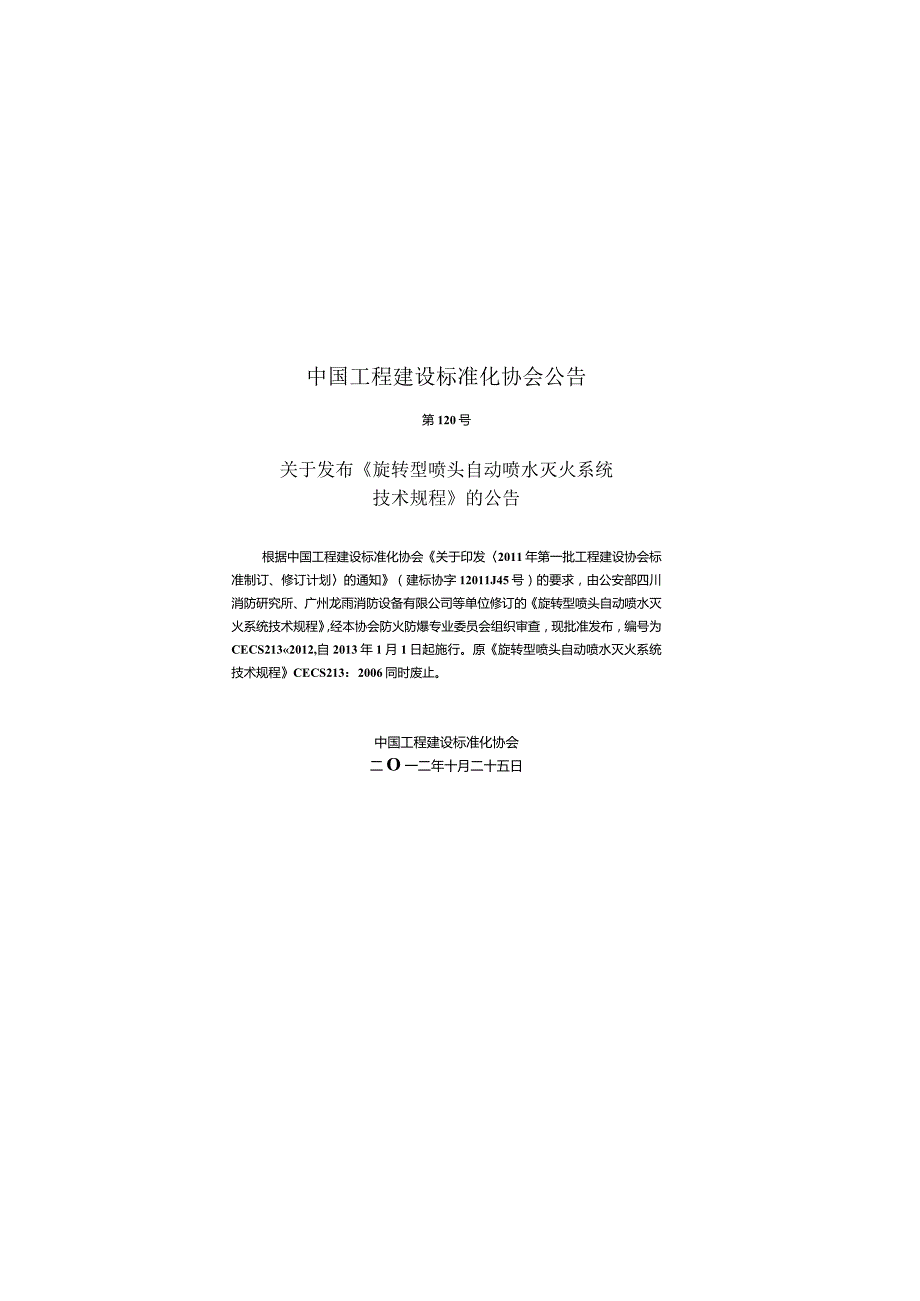

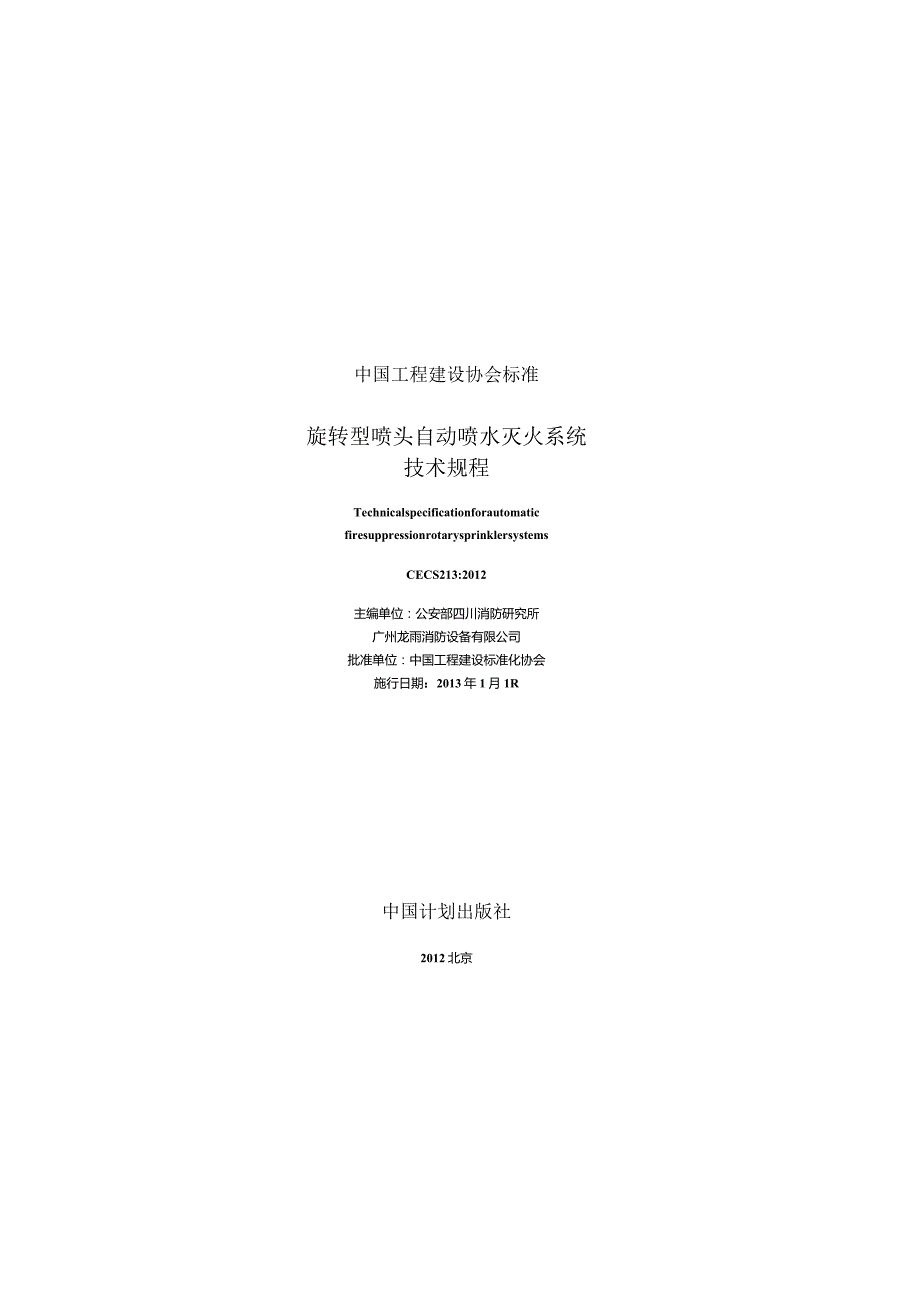

1、中国工程建设协会标准旋转型喷头自动喷水灭火系统技术规程TechnicalspecificationforautomaticfiresuppressionrotarysprinklersystemsCECS213:2012主编单位：公安部四川消防研究所广州龙雨消防设备有限公司批准单位：中国工程建设标准化协会施行日期：2013年1月1R中国计划出版社2012北京中国工程建设标准化协会公告第120号关于发布旋转型喷头自动喷水灭火系统技术规程的公告根据中国工程建设标准化协会关于印发2011年第一批工程建设协会标准制订、修订计划的通知（建标协字12011J45号）的要求，由公安部四川消防研究所、广州龙雨

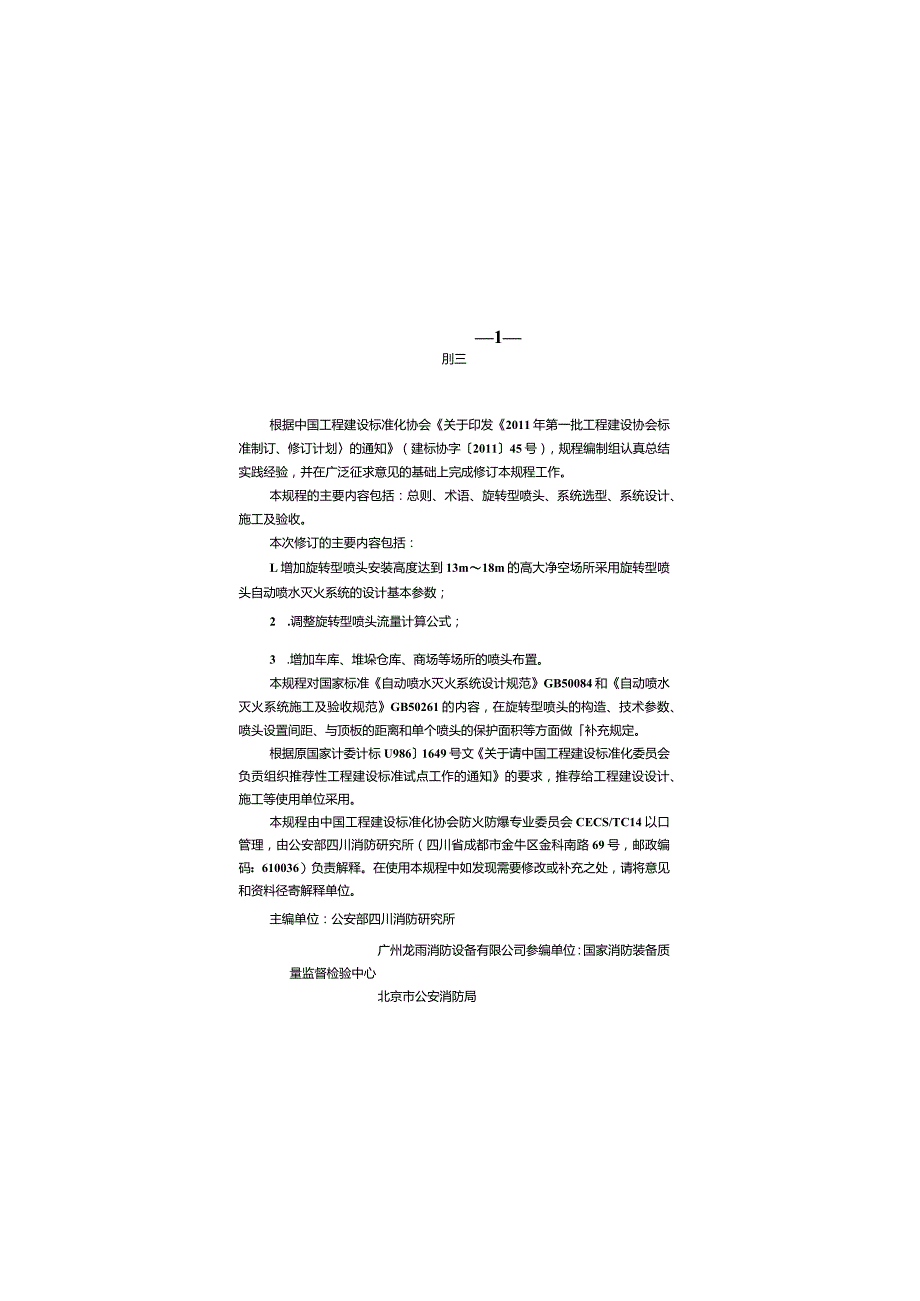

2、消防设备有限公司等单位修订的旋转型喷头自动喷水灭火系统技术规程,经本协会防火防爆专业委员会组织审查，现批准发布，编号为CECS2132012,自2013年1月1日起施行。原旋转型喷头自动喷水灭火系统技术规程CECS213：2006同时废止。中国工程建设标准化协会二O一二年十月二十五日1刖三根据中国工程建设标准化协会关于印发2011年第一批工程建设协会标准制订、修订计划的通知（建标协字201145号），规程编制组认真总结实践经验，并在广泛征求意见的基础上完成修订本规程工作。本规程的主要内容包括：总则、术语、旋转型喷头、系统选型、系统设计、施工及验收。本次修订的主要内容包括：L增加旋转型喷头安装高
3、度达到13m18m的高大净空场所采用旋转型喷头自动喷水灭火系统的设计基本参数；2 .调整旋转型喷头流量计算公式；3 .增加车库、堆垛仓库、商场等场所的喷头布置。本规程对国家标准自动喷水灭火系统设计规范GB50084和自动喷水灭火系统施工及验收规范GB50261的内容，在旋转型喷头的构造、技术参数、喷头设置间距、与顶板的距离和单个喷头的保护面积等方面做补充规定。根据原国家计委计标U9861649号文关于请中国工程建设标准化委员会负贡组织推荐性工程建设标准试点工作的通知的要求，推荐给工程建设设计、施工等使用单位采用。本规程由中国工程建设标准化协会防火防爆专业委员会CECS/TC14以口管理，由公安
4、部四川消防研究所（四川省成都市金牛区金科南路69号，邮政编码：610036）负责解释。在使用本规程中如发现需要修改或补充之处，请将意见和资料径寄解释单位。主编单位：公安部四川消防研究所广州龙雨消防设备有限公司参编单位：国家消防装备质量监督检验中心北京市公安消防局广东省公安厅消防局广西壮族自治区公安厅消防局广州市公安消防局深圳市公安消防局南宁市公安消防支队天津市滨海新区消防大队广西华蓝设计（集团）有限公司悉地国际（北京）设计顾问有限公司中国市政工程华北设计研究总院广州市设计院华南理工大学建筑设计研究院广东省建筑设计研究院华东建筑设计研究院有限公司海南省建筑设计院华东工程科技股份有限公司深圳市华蓝
5、设计有限公司碧桂园博意建筑设计院深圳市皇城房地产有限公司北京华安北海消防安全工程有限公司主要起草人：肖容书王炯姜文源颜日明（以下按姓氏笔画排名）万明万绍杰王峰丰汉军戎军孙慧刘浏吕晖严洪李丁李梅玲宋振东吴云珍麦超陈永青陈伟军杨琦林飞赵克伟赵力军赵永代赵宇娄玺明徐扬纲唐植孝符培勇颜汝平梁文逵潘仕佳黄智鹦蒋加林熊国晓主要审查人：陈怀德方玉妹郑大华曲申酉李天如郑庆煌张碧阳蔡昌明王红玉1 总则(1)2 术语(2)3旋转型喷头(3)3.1 一般规定(3)3.2 喷头布置(4)4系统选型(9)4.1 一般规定(9)4.2 设置场所(9)5系统设计二（三）5.1 一般规定(11)5.2 管道(11)5.3 水
6、力计算(12)5.4 供水与控制(13)6施工及验收(15)附录A旋转型喷头(16)附录B减压孔板参数(18)本规程用词说明(9)5.1 Generalrequirements(9)5.2 Installationplaces(9)6 Systemdesign(Jl)5. 1Generalrequirements(11)6. 2Pipeline(11)7. 3Hydrauliccalculation(12)8. 4Watersupplyandcontrol(13)7 Constructionandacceptance(15)Appendix A Rotarysprinkler(16)Appen
7、dix B Parameterofpressurereductionplate(18)Explanationofwordinginthisspecification(19)Listofquotedstandards(20)Addition：Explanationofprovisions(21).o.为了合理应用旋转型喷头自动喷水灭火系统,保护人身和财产安全,制定本规程。1.0.2本规程适用于新建、扩建、改建的民用与工业建筑中采用旋转型喷头自动喷水灭火系统的设计、施工及验收。1.0.3设计、施工采用的系统组件，应符合国家现行有关标准的规定，并经国家认定的消防产品质量监督检验机构检验合格。1.0.
8、4当设置旋转型喷头自动喷水灭火系统的建筑变更用途时，应校核原有系统的适用性。1.0.5旋转型喷头自动喷水灭火系统的设计、施工及验收，除应执行本规程外，尚应符合现行国家标准自动喷水灭火系统设计规范GB50084、自动喷水灭火系统施工及验收规范GB50261等相关标准的规定。2.0.1旋转型喷头rotarysprinkler利用水力学环流推动和空气动力学原理,旋转分布大水滴并能形成下压强风的喷头.2.0.2闭式旋转型喷头closed-typerotarysprinkler包含感应部件且感应部件采用玻璃球温感元件的旋转型喷头。2.0.3开式旋转型喷头OPened-typerotarysprinkle
9、r不包含感应部件的旋转型喷头.2.0.4快速响应旋转型喷头rapidresponserotarysprinkler响应时间指数RTI50(m-S/的闭式旋转型喷头.2.0.6扩展覆盖面旋转型喷头extendedcoveragerotarysprinkler侧边水平安装能形成立体六面均匀覆盖的旋转型喷头.3旋转型喷头3.1 一般规定3.1.1 旋转型喷头按喷头有无感应部件可分为下列型式：1闭式旋转型喷头（有感应部件）（图A-l）2开式旋转型喷头（无感应部件）（图A-2）。3.1.2 旋转型喷头按响应时间指数可分为下列型式：1快速响应旋转型喷头.2标准响应旋转型喷头.3.1.3 旋转型喷头按安装方
10、式可分为下列型式：1下垂旋转型喷头.2直立旋转型喷头。3扩展覆盖面旋转型喷头。3.1.4 旋转型喷头的主要技术参数应符合表3.1.4的规定。表3.1.4旋转型喷头主要技术参数DN(mm)KnP-0.IO(MPa)P=O.25(MPa)P-0.90(MPa)最大安装R(m)q(Ls)R(m)q(Ls)R(m)q(Ls)15900.465.01.505.52.295.54.1213201420.466.02.376.53.617.06.5015252420.436.54.037.05.987.510.418322810.427.04.687.56.887.511.818403100.427.05.
11、178.07.599.013.018403600.427.06.OO8.08.829.0.)5.118注JK噢头流状系数；2n卵指数E=O.42O.46；3P嗔头设计工作压力（MPG,按O.IO-L20控制，直取0.10-0.9014R噢头保护半径（m,5q-喷头流fit（l3）.3.1.5 当旋转型喷头应用在闭式系统场所时，其公称动作温度、喷水强度、作用面积、备用喷头数量和消防排水设施等，应符合现行国家标准自动喷水灭火系统设计规范GB50084的有关规定。其最大安装商度、喷头选型（含流量系数K）、喷头域大间距、作用面积内开放的喷头数（含货架内喷头数）、喷头最低工作压力和气压罐容积等,应符合本
12、规程的规定。3.1.6 旋转型喷头应符合下列规定：1外表面应无腐蚀、起泡、剥落现象，无明显划痕、裂纹等机械损伤。2紧固部件无松动、转动灵活。3密封性能应达到在水压1.5MPa的条件下持续30min无渗漏的要求。4进行驱动振幅0.19mm的振动试验和冲击加速度100g的机械冲击试验后，喷头应无损坏,能可靠使用。5进行耐低温和耐高温试验后，喷头应无腐蚀和涂覆被破坏现象，能可靠使用。.6喷头应采用耐腐蚀或经防腐处理的材料。3.2 喷头布置3.2.1 旋转型喷头应布置在顶板或吊顶下易于感触到火灾热气流并有利于均匀布水的位置。当喷头附近有障碍物时，其布置应符合现行国家标准自动喷水灭火系统设计规范GB50
13、084的规定。3.2.2 直立型、下垂型和扩展覆盖面旋转型喷头的布置，包括一只喷头最大保护面积及同一根配水支管上喷头的间距和相邻配水支管的间距,应根据系统的喷水强度、喷头的流量系数和工作压力确定，并应符合表3.2.2-1、表3.2.2-2、表3.2.2-3和表3.2.2-4的规定。表3.2.2-1同一根配水支管上直立、下垂旋转型喷头的间距喷头工作压力P(MPa)喷头公称直径DN(mm)流量系数K啧水强度Il(rrinmj)正方形布置的边长S(tn)矩形布置长边边长C(m)一只喷头最大保护面积A(m2)喷头与端墙的或大距离(m)正方形布置边长S/2矩形布置长边C/20.25)59045.87.0342.93.50.252014266.07.2363.03.60.252014285.26.2272.63.10.2525242125.46.6302.73.30.2525242)64.75.622
