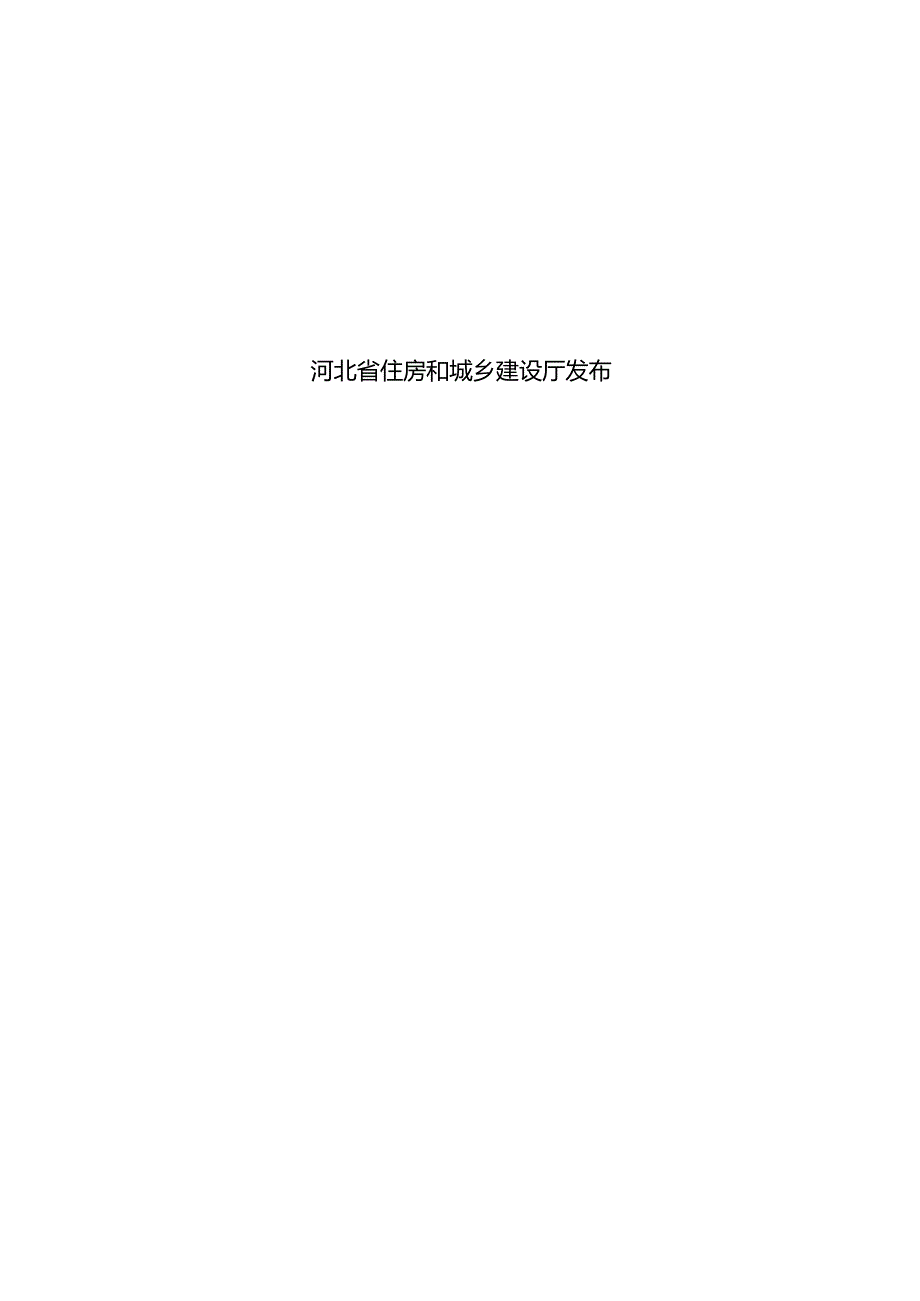

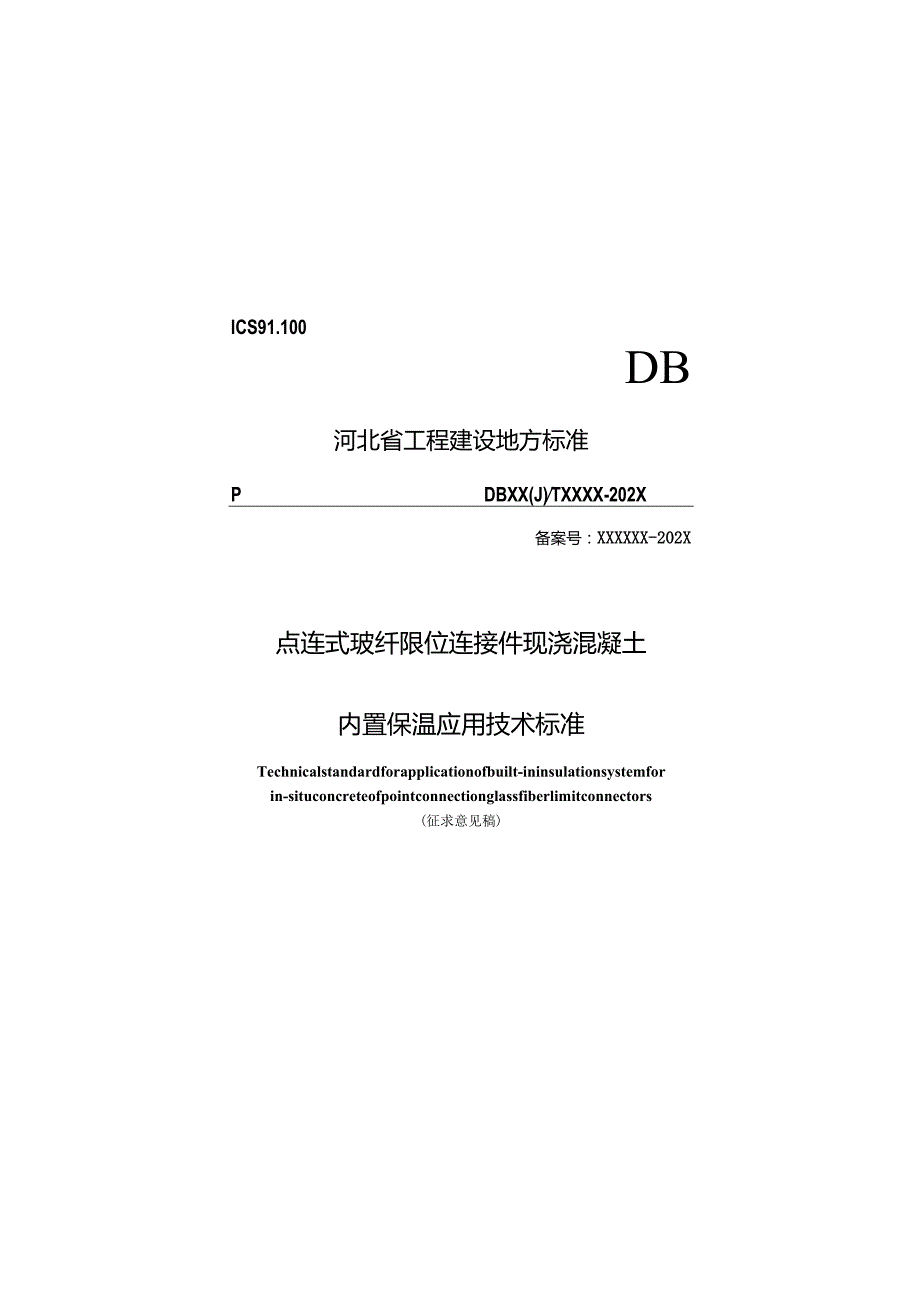

1、ICS91.100DB河北省工程建设地方标准PDBXX(J)TXXXX-202X备案号：XXXXXX-202X点连式玻纤限位连接件现浇混凝土内置保温应用技术标准Technicalstandardforapplicationofbuilt-ininsulationsystemforin-situconcreteofpointconnectionglassfiberlimitconnectors(征求意见稿)202X-XX-XX发布202X-XX-XX实施河北省住房和城乡建设厅发布河北省工程建设地方标准点连式玻纤限位连接件现浇混凝土内置保温应用技术标准Technicalstandardforapp
2、licationofbuilt-ininsulationsystemforin-situconcreteofpointconnectionglassfiberlimitconnectorsDBXX(J)/TXXXX-XXXX主编单位：河北建筑设计研究院有限责任公司批准部门：河北省住房和城乡建设厅施行日期：202X年XX月XX日202X北京河北省工程建设地方标准点连式玻纤限位连接件现浇混凝土内置保温应用技术标准Technicalstandardforapplicationofbuilt-ininsulationsystemforin-situconcreteofpointconnectiongl
3、assfiberlimitconnectorsDBXX(J)ZTXXXX-XXXX*/阚出切4d立极也出版(北京市海淀区三里河路11号)石家庄市XX印刷有限公司印刷*开本：850mm1168mm1/32印张：1.875字数：40千字2O2X年X月第一版202X年X月第一次印刷印数：I-XXXX三定价：XX.(M)元统一书号：XXXXXXxxxx版权所有翻印必究河北省住房和城乡建设厅公告202X年笫XX号河北省住房和城乡建设厅关于发布点连式玻纤限位连接件现浇混凝土内置保温应用技术标准和点连式玻纤限位连接件现浇混凝土内置保温建筑构造的公告点连式玻纤限位连接件现浇混凝土内置保温应用技术标准（编号为D
4、BXX（J）/TXXXX-202X）和点连式玻纤限位连接件现浇混凝土内置保温建筑构造（统一编号：DBXXXX-XXX-202X,图集号：XXXXXXX）己经本机关审查并分别批准为河北省工程建设标准和标准设计，现予发布，自202X年XX月X日起实施。河北省住房和城乡建设厅202X年X月XX日-I-X-J=.刖三根据河北省住房和城乡建设厅2022年度河北省工程建设标准和标准设计第四批制（修）订计划（冀建节科函（2022）167号）的要求，由河北建筑设计研究院有限责任公司会同有关单位编制而成。本标准共分7章，主要技术内容包括：1.总则；2.术语；3.基本规定；4.系统和性能要求；5.设计；6.施工；
5、7.质量验收。本标准部分内容涉及专利（专利号：XXXXXXXXXXXX）,涉及专利的具体技术问题，使用者可直接与专利所有人河北三楷深发科技股份有限公司协商处理。本标准发布机构不承担识别这些专利的责任。本标准由河北建筑设计研究院有限责任公司负责具体技术内容的解释，由河北省绿色建筑推广与建设工程标准编制中心负责管理。标准执行过程中如有意见或建议，请寄送至河北建筑设计研究院有限责任公司（地址：石家庄市建设南大街83号，邮编050011,电话：0311-80995634,邮箱：jszxsj2019）,以供今后修订时参考。主编单位：河北建筑设计研究院有限责任公司参编单位：河北三楷深发科技股份有限公司主要
6、起草人：XXXXXXXXXXXXXXX审查人员：XXXXXXXXXXXXXXX目次1总则12术语23基本规定44性能要求84.1 主要材料84.2 配套材料145设计185.1 般规定185.2 设计要点206施工256.1 一般规定256.2 施工要点266.3 运输及贮存286.4 防火措施与成品保护296.5 安全操作要求307质量验收317.1 般规定317.2 主控项目337.3 一般项目37本标准用词说明43引用标准名录44附：条文说明46Contents1 GeneralProvisions12 Terms23 BasicRequirements44 PerformanceReq
7、uirement84.1 MainMaterials84.2 SupportingMaterials145 Design185.1 GeneralRequirements185.2 DesignRequirements206 Construction256.1 GeneralRequirements256.2 ConstructionPoints266.3 TransportationandStorage286.4 FirePreventionMeasuresandFinishedProductProtection296.5 SafeOperationRequirements307 Quali
8、tyAcceptance317.1 GeneralRequirements317.2 MasterControlItems337.3 GeneralItems37ExplanationofWordinginThisStandard43ListofQuotedStandards44Addition：ExplanationofProvisions461 总则.o.为规范点连式玻纤限位连接件现浇混凝土内置保温系统在建筑外墙保温工程中的应用，做到安全适用、技术先进、保证工程质量，制定本标准。1.1 .2本标准适用于河北省8度及8度以下抗震设防区、建筑高度不大于100m的新建、扩建的民用建筑外墙保温工程
9、中采用点连式玻纤限位连接件现浇混凝土内置保温系统的设计、施工及质量验收。1.2 .3采用点连式玻纤限位连接件现浇混凝土内置保温系统的设计、施工及质量验收除应符合本标准的规定外，尚应符合国家和河北省现行有关标准的规定。2 术语2.0.1点连式玻纤限位连接件现浇混凝土内置保温系统built-ininsulationsystemforin-situconcreteofpointconnectionglassfiberlimitconnectors由混凝土防护层和钢丝网片内置保温板构成，与现浇混凝土基层墙体形成有效连接,两侧同时浇筑混凝土而形成一体的具有保温、防护作用的构造系统。2.0.2钢丝网片内置
10、保温板built-ininsulationboadsteelmesh通过卡扣件将钢丝网片与保温层可靠连接，钢丝网片与保温层之间设置水泥基垫块，形成钢丝网片内置保温板。2.0.3保温层insulatinglayer由保温材料（石墨聚苯板、石墨挤塑板）构成的，位于防护层与基层墙体之间，在点连式玻纤限位连接件现浇混凝土内置保温系统中起保温、隔热作用的构造层。2.0.4基层墙体structurallayer位于保温层内侧，主要起结构受力作用的钢筋混凝土墙体。2.0.5防护层protectivelayer位于保温层外侧，主要起保温层防护、构造防火作用的自密实混凝土层。2.0.6钢丝网片steelmesh
11、纵向和横向镀锌钢丝分别以一定的间距排列且互成直角、全部交叉点均焊接在一起的网片。2.0.7点连限位一体式连接件ointconnectionandlimitintegratedtypecrossstructure由玻璃纤维增强筋限位件、水泥基垫块和卡扣件及螺母组成，通过穿过保温层，连接防护层与基层墙体，可同时控制钢丝网片与保温板的间距、两侧模板与保温层间距，且施工中可防止保温板发生偏移。3基本规定3.0.1点连式玻纤限位连接件现浇混凝土内置保温系统基本构造应符合表3.0.1的规定。表3.0.1点连式玻纤限，立连接件现浇混凝土内置保温系统基本构造系统基本构造构造名称抹面层）4f 造（一）5n .7
12、 抹面胶 浆压入 耐喊玻 纤网格 布一50nm 厚自密 实混凝土石黑聚 米板、 石墨挤 塑板造（二）5nn 抹面胶 人耐碱玻 纤网格 布5（hnn 厚自密 实混凝,基层墙体现浇泥 僦IJ体石墨景 苯板现浇损 凝土地 体钢丝网片保温材料构造示意图15厚A级高效混凝土挑板注：被动式超低能耗建筑应按照基本构造（二）进行设计.3.0.2点连式玻纤限位连接件现浇混凝土内置保温系统应采用定型产品和成套技术，并应由同一供应商提供配套的组成材料和型式检验报告。型式检验报告中应包括耐候性和抗风压性能检验项目以及配套组成材料的名称、生产单位、规格型号及主要性能参数。3.0.3点连式玻纤限位连接件现浇混凝土内置保温
13、系统应与基层墙体可靠连接。在基层墙体正常变形以及承受自重、风荷载和室外气候的长期反复作用下，不产生裂缝、有害的变形和破坏。在正常使用中或设防地震时不应发生脱落。3.0.4点连式玻纤限位连接件现浇混凝土内置保温系统各组成部分应具有物理-化学稳定性，所有组成材料应彼此相容并具有防腐性。在可能受到生物侵害(鼠害、虫害等)时，外墙保温工程还应具有防生物侵害性能。3.0.5点连式玻纤限位连接件现浇混凝土内置保温系统应具有防水渗透性能。3.0.6点连式玻纤限位连接件现浇混凝土内置保温系统的保温、隔热和防潮性能除应符合现行国家标准建筑节能与可再生能源利用通用规范GB55015民用建筑热工设计规范GB5017
14、6、河北省地方标准居住建筑节能设计标准(节能75%)DB13(J)185公共建筑节能设计标准DB13(J)81外，尚应符合国家和河北省现行相关标准的规定。被动式超低能耗建筑还应符合河北省地方标准被动式超低能耗居住建筑节能设计标准DB13(J)T8359-2020(202l年版)和被动式超低能耗公共建筑节能设计标准DB13(J)T8360-2020(2021年版)等标准的规定。3.0.7点连式玻纤限位连接件现浇混凝土内置保温系统的使用高度及其外墙外保温的防火要求应符合现行国家标准建筑设计防火规范GB50016的有关规定，且应具有防止火焰沿外墙面蔓延的能力。3.0.8在正确使用和正常维护的条件下，
15、点连式玻纤限位连接件现浇混凝土内置保温系统的设计使用年限不应少于50年。3.0.9点连式玻纤限位连接件现浇混凝土内置保温系统的保温材料在运输、进场堆放和施工过程中，应采取防水、防火及防碰撞等防护措施，不可重压或与锋利物品碰撞。产品应放在干燥通风处贮存,不应露天长期暴晒、避免雨水侵蚀。3.0.10点连式玻纤限位连接件现浇混凝土内置保温系统施工现场的防火要求应符合现行国家标准建设工程施工现场消防安全技术规范GB50720的有关规定。施工现场应采用必要的防火措施，并应制定火灾应急预案，配置灭火器、临时消防给水设施和临时消防应急照明等临时消防设施，作业前应对相关施工人员进行防火安全教育培训。3.0.11点连式玻纤限位连接件现浇混凝土
