XXX村农田水利建设项目施工组织设计.docx

上传人:p** 文档编号:672782 上传时间:2024-01-08 格式:DOCX 页数:41 大小:112.53KB
下载 相关 举报

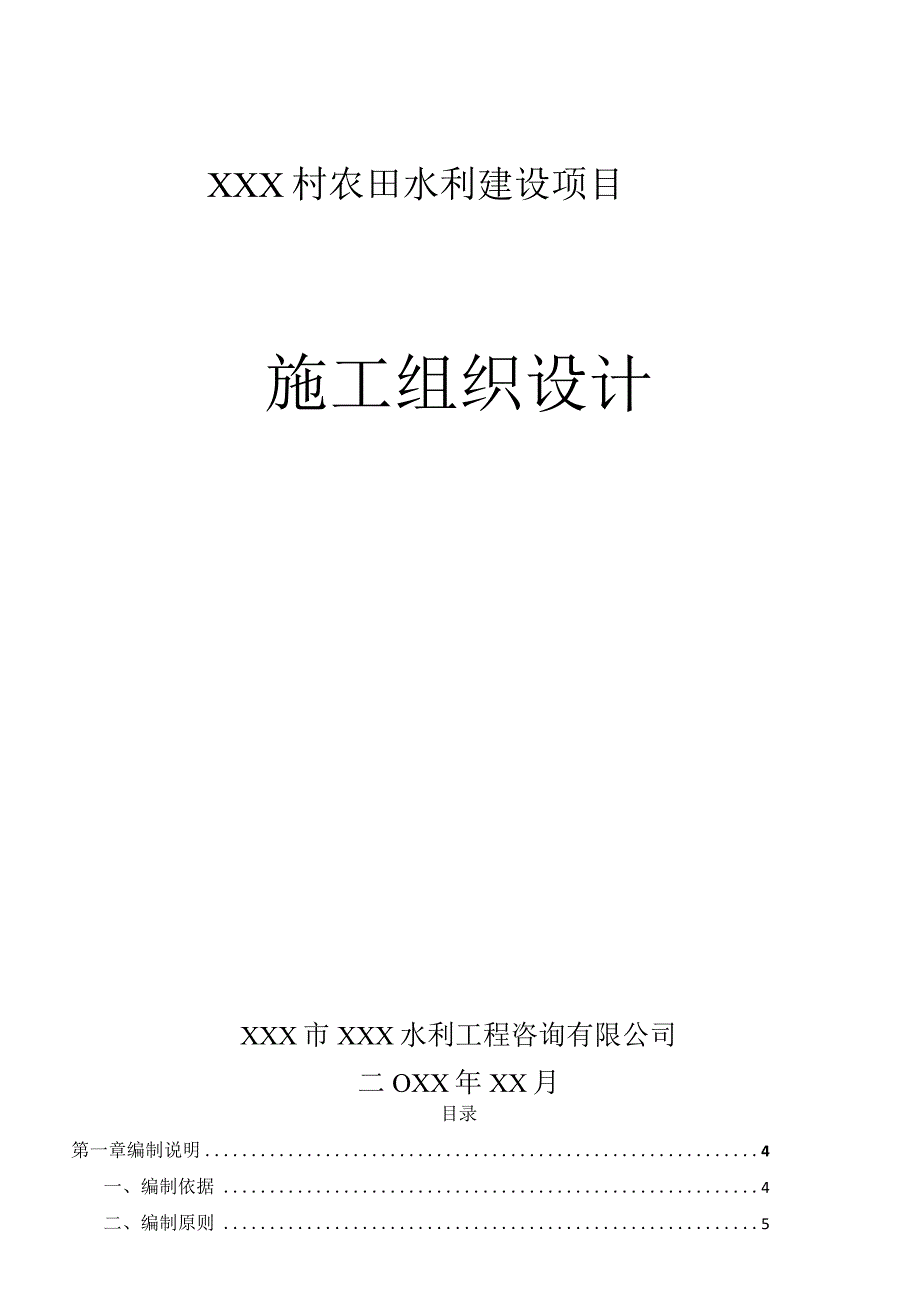

XXX村农田水利建设项目施工组织设计.docx_第1页
第1页 / 共41页

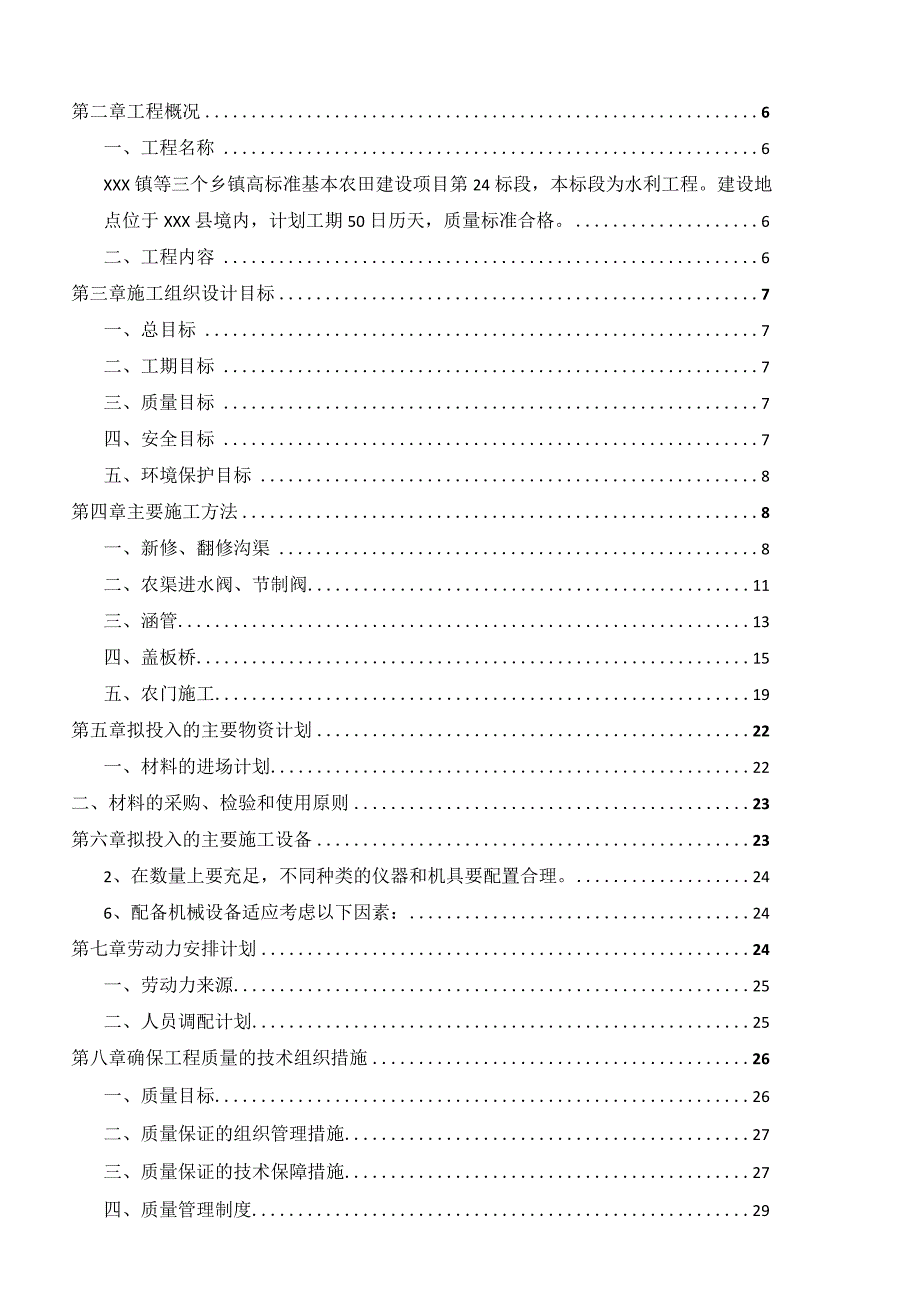

XXX村农田水利建设项目施工组织设计.docx_第2页
第2页 / 共41页

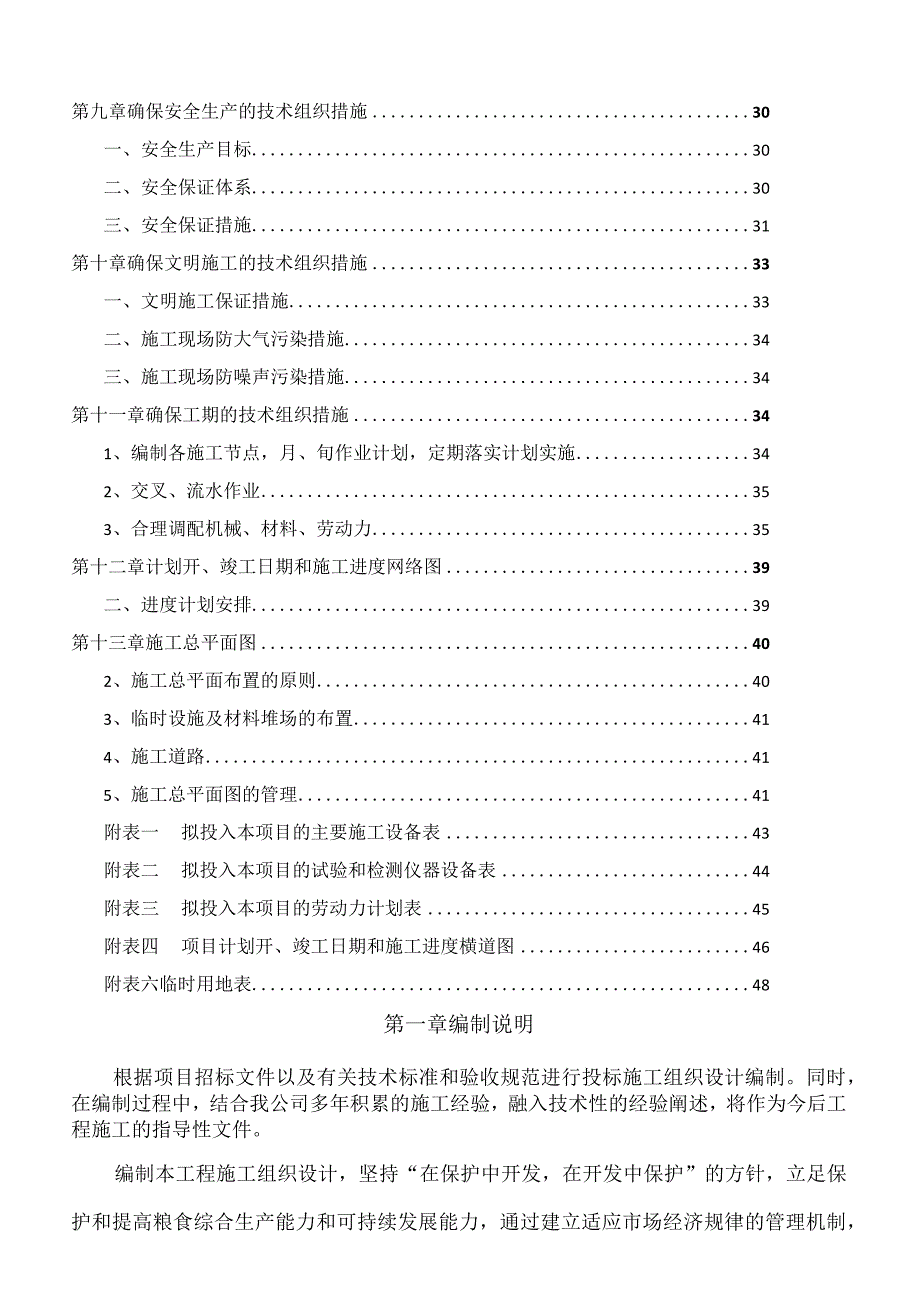

XXX村农田水利建设项目施工组织设计.docx_第3页
第3页 / 共41页
XXX村农田水利建设项目施工组织设计.docx_第4页
第4页 / 共41页
XXX村农田水利建设项目施工组织设计.docx_第5页
第5页 / 共41页
XXX村农田水利建设项目施工组织设计.docx_第6页
第6页 / 共41页
XXX村农田水利建设项目施工组织设计.docx_第7页
第7页 / 共41页
XXX村农田水利建设项目施工组织设计.docx_第8页
第8页 / 共41页
XXX村农田水利建设项目施工组织设计.docx_第9页
第9页 / 共41页
XXX村农田水利建设项目施工组织设计.docx_第10页
第10页 / 共41页
亲,该文档总共41页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《XXX村农田水利建设项目施工组织设计.docx》由会员分享,可在线阅读,更多相关《XXX村农田水利建设项目施工组织设计.docx(41页珍藏版)》请在第壹文秘上搜索。

1、XXX村农田水利建设项目施工组织设计XXX市XXX水利工程咨询有限公司二OXX年XX月目录第一章编制说明4一、编制依据4二、编制原则5第二章工程概况6一、工程名称6XXX镇等三个乡镇高标准基本农田建设项目第24标段,本标段为水利工程。建设地点位于XXX县境内,计划工期50日历天,质量标准合格。6二、工程内容6第三章施工组织设计目标7一、总目标7二、工期目标7三、质量目标7四、安全目标7五、环境保护目标8第四章主要施工方法8一、新修、翻修沟渠8二、农渠进水阀、节制阀11三、涵管13四、盖板桥15五、农门施工19第五章拟投入的主要物资计划22一、材料的进场计划22二、材料的采购、检验和使用原则23

2、第六章拟投入的主要施工设备232、在数量上要充足,不同种类的仪器和机具要配置合理。246、配备机械设备适应考虑以下因素:24第七章劳动力安排计划24一、劳动力来源25二、人员调配计划25第八章确保工程质量的技术组织措施26一、质量目标26二、质量保证的组织管理措施27三、质量保证的技术保障措施27四、质量管理制度29第九章确保安全生产的技术组织措施30一、安全生产目标30二、安全保证体系30三、安全保证措施31第十章确保文明施工的技术组织措施33一、文明施工保证措施33二、施工现场防大气污染措施34三、施工现场防噪声污染措施34第十一章确保工期的技术组织措施341、编制各施工节点,月、旬作业计

3、划,定期落实计划实施342、交叉、流水作业353、合理调配机械、材料、劳动力35第十二章计划开、竣工日期和施工进度网络图39二、进度计划安排39第十三章施工总平面图402、施工总平面布置的原则403、临时设施及材料堆场的布置414、施工道路415、施工总平面图的管理41附表一拟投入本项目的主要施工设备表43附表二拟投入本项目的试验和检测仪器设备表44附表三拟投入本项目的劳动力计划表45附表四项目计划开、竣工日期和施工进度横道图46附表六临时用地表48第一章编制说明根据项目招标文件以及有关技术标准和验收规范进行投标施工组织设计编制。同时,在编制过程中,结合我公司多年积累的施工经验,融入技术性的经

4、验阐述,将作为今后工程施工的指导性文件。编制本工程施工组织设计,坚持“在保护中开发,在开发中保护”的方针,立足保护和提高粮食综合生产能力和可持续发展能力,通过建立适应市场经济规律的管理机制,全面提高土地开发整理复垦工作水平,有效提供可利用土地资源,改善生态环境,促进资源可持续利用,为实现耕地保护目标,建设现代农业,发展农村经济,增加农民收入,全面建设小康社会作出贡献。一、编制依据1、中华人民共和国土地管理法;2、土地开发整理标准(TD/T1011-1013-2000);3、XXX省土地开发整理管理办法;4、土地开发整理项目规划设计规范(TD-T1011-1012-2000);5、农田排水工程技

5、术规范(SL/T4-1999);6、水利建设项目经济评价规范(SL72-94);7、灌溉与排水工程设计规范(GB/50288-99);8、XXX省土地开发整理工程建设标准及其补充说明;9、XXX省土地开发整理(整治)项目预算定额标准(2010年);10、土地开发整理项目验收规程(TD/T1013-2000);依据设计施工图和技术文件要求,本工程项目的材料、设备、施工必须达到上述中华人民共和国及省市行业的工程建设标准、规范的要求,如上述标准及规范要求有出入则以较严格为准。二、编制原则1、遵循设计文件的原则:深刻理解设计意图,掌握设计标准,严格按设计原则编制施工组织设计,使选定的施工方法和工艺达到

6、设计标准、满足设计要求。2、遵循施工技术规范和验收标准的原则:严格按照施工技术规范和验收标准制定各项质量保证措施,确保实现创优目标。3、遵循质量、安全、工期并重的原则:视质量为生命,视安全为使命,视工期为命令,注重发挥科学技术在施工生产中的先导和保障作用,投入精锐的专业施工队伍,精良的机械设备,加大技术创新力度,采取综合有效的管理手段,确保工期、质量、安全协调一致。4、遵循“优质、快速、安全、高效”的原则:提高大型机械配备率、充分发挥现代化机械的效率,为各项目标的实现奠定物质基础;实事求是,从本合同段工程实际出发,力求把握特点,突出重点,编制切实可行的施工方案。5、遵循均衡施工的原则:做到施工

7、安排布置合理,重点突出,全面展开,流水作业;加强施工中各工序之间的协调和配合;充分考虑气候、季节(特别是雨季和农忙季节)对施工的影响,科学组织、精心施工、强化管理。6、结合现场实际情况,因地制宜,精心规划布置施工场地,节约施工用地,少占农田,不破坏植被;尽量利用原有或就近已有的设施,减少各种临时工程;严格各项工程施工过程控制;充分利用当地合格资源,合理安排运输与储存作业,降低物资运输周转量。第二章工程概况一、工程名称XXX镇等三个乡镇高标准基本农田建设项目第24标段,本标段为水利工程。建设地点位于XXX县境内,计划工期50日历天,质量标准合格。二、工程内容项目区渠道建筑物主要有斗渠、农渠的各类

8、建筑物。本项目涉及的建筑物工程主要有:进水闸、节制闸、分水闸、农门、过路涵管和盖板桥等。其中:1、农渠采用半挖半填渠道,底宽0.5m、深0.8m、开口宽1.3m,边坡系数0.5,堤顶宽度0.1m,外侧填土覆盖压实,边坡比1:2。采用混凝土衬砌,混凝土强度C25,厚度IOCm。2、斗渠采用半挖半填渠道,底宽0.8m、深1m、开口宽1.8m,边坡系数0.5,堤顶宽度0.1m,外侧填土覆盖压实,边坡比1:2。采用混凝土衬砌,混凝土强度C25,厚度IOCm。3、进水闸、分水闸、节制闸闸槽采用混凝土结构、农门进口采用浆砌砖修筑,闸门采用角钢铁板焊接,并焊接铁环,方便启闭。4、为了方便农民出入地,路边的渠

9、道与田间道、上设盖板桥,每座盖板桥由四块盖板组成,盖板为预应力钢筋混凝土空心板。所选用的预应力钢筋混凝土空心板跨度4m,厚度18Cnb宽0.9m,圆孔直径14cm,空心板载重大于300kgm3.当渠道与道路并排布置,渠道进行道路两侧浇灌时,需在道路上修建涵管桥,便于浇灌。涵管桥选用结构采用直径为D400预制钢筋涵管,预制钢筋混凝土圆涵载重大于300kgm30.第三章施工组织设计目标如果我公司能荣幸中标本项目工程,我公司将按照规范标准要求及时组织人力、物力、财力及机械设备进场施工,并遵循如下目标进行工程质量管理和控制。一、总目标精心组织,确保工期;规范施工,强化过程;以人为本,力创精品;构建和谐

10、施工环境;预防为主,杜绝事故;健全机构,绿色环保;快速、有序、优质、高效地完成本合同段全部工程和实施缺陷修复。二、工期目标本工程招标文件中甲方要求工期50日历日,我公司根据工程实际情况及自身实力计划50日历日内完成合同规定的施工任务。为甲方促进全县农业发展,推动新农村建设创造有利条件。三、质量目标本工程在施工过程中将全面实行科学管理、创建精品工程、确保优质服务的质量方针,严格按照批准的设计文件和有关规范以及技术操作规程进行施工。工程质量在达到招标文件中技术规范要求的基础上,保证达到土地开发整理项目验收规程中的合格标准要求。四、安全目标安全管理达到如下目标:1、无重大人身伤亡事故发生;2、无等级

11、火警事故及爆炸事故发生;3、无机械行车和道路交通责任事故发生。五、环境保护目标采取有效防治措施,保护现场环境,减少对环境的污染和破坏;对产生强烈噪声和振动的机械设备,采取消声、减振措施,达到当地政府规定的标准;无条件接受环境保护监测单位的指导和监督,落实环境保护法。第四章主要施工方法一、新修、翻修沟渠施工工艺流程:施工准备f渠道开挖填筑成型f铺设碎预制板f现浇混凝土压顶一场地清理。(一)施工准备渠道防渗工程施工前,应进行详细的施工组织设计,充分做好料场、拌和场等施工场地的布置以及施工用电、用水、道路和机具设备的准备工作;应对试验和施工的设备进行检测和试运行,如不符合要求,应予更换或调整;还应做

12、好永久性和必要的临时性排水设施,确保衬砌渠床符合施工要求。(二)土方工程施工衬砌渠道为新筑填方渠道,渠道土质比较疏松,应对压实度指标做严格控制,以免建成通水后出现不均匀沉降,由其对渠道附属建筑物的回填应严格把关。1、渠道放样土方工程施工前,应进行渠道施工放样。首先,用全站仪及经纬仪定出渠道的中心控制线。中心桩在直线段一般每50m一个。弯道处5m加密一个。用钢尺量距,误差不超过1/100Oo测角时两次误差不超过30o其次,按四等水准要求控制高程,闭合精度要求控制在20o一般每200m留一个临时高程控制点,必要时可加密。最后,根据中心线和高程控制点,放样出渠道底脚线和渠口线共四条控制线(如遇填方渠

13、道还应放出清基边线及清基后的填筑边线)。2、沟渠成型渠道土模是土工膜和碎预制板的基础,又是隐蔽工程,因而施工过程中要严格控制场地清理、土万开挖、填筑等环节的质量。(1)场地清理在渠道边线确定后,要清理超出渠堤外坡脚边线0.2m范围内的土方,主要清除石渣、腐植土、草皮、树根(枝)等杂质,要求基面干净、平整。对新建渠道,要清除地表的草皮、树根、淤泥、腐植土等。(2)土方填筑a.填筑土料要求填筑土料要洁净,符合规范要求,不准含有石渣(块)、粉砂、淤泥、腐植土、草皮、树根(枝)等杂质。并对土料取样做出实验和含水量测定。要求含水量在10-30%之间。填筑土方可采用环刀取样测试(干容重评定其质量),每10

14、0m2取一个土样,要求压实土干容重l6tr113,压实系数不小于0.950b.土料填筑工序土方填筑时,首先对下层土进行刨毛、洒水处理,然后开始分层填筑,每层填筑厚度要视碾压机械确定,220Kw推土机碾压宜铺土厚30cm,75Kw推土机碾压铺土厚15-20cm,并控制铺土厚度保持均匀一致,厚度误差不得超过10%o堤顶铺土宽度应超过设计宽度30-50cmo碾压机械行走方向宜平行于渠轴线,碾迹套压宽度不小于20cm,碾压遍数根据试验确定。分段碾压时,两端搭接长度不小于L5m,对机械碾压不到的边角部位,要进行人工夯补。下层土填筑完成要进行取样测试,测试合格后方可进行上层土方填筑施工。在土方填筑中如发现

15、有橡皮土、层面结合不良、松土层、裂缝或剪毁破坏等现象要立即进行处理,可采取换土、刨毛等措施重新填筑碾压。c.渠槽开挖渠槽土方开挖,其断面一般不宜一次到位。第一次开挖时,边坡及渠底应预留不小于20Cm的保护层。第二层采用人工修坡平整夯实至设计断面。土模开挖断面严禁超挖贴补。d.沟渠成型对成型渠槽土模,要进行隐蔽工程验收。其外观要求达到平、直、光、硬。平:土模表面无忽高忽低现象;直:纵坡方向上下笔直成一线;光:表面光滑;硬:土模取样试验干容重达到L6t113(三)碎预制板砌筑施工碎预制板铺砌前要先清除其表面乳皮、泥土污物等,然后检查是否有裂缝、缺角等损伤,若有应作为废料剔除。铺砌时,首先要对预制板洒水浸润,待表面无积水后再铺砌,碎预制板铺砌顺序为先渠底后渠坡,由下而上错缝砌筑,要求铺砌平整、稳固,砌筑缝宽3cm,用MIo水泥砂浆填满捣实,并及时沟缝。渠坡砌筑完毕后要及时安砌压顶板,砌筑过程中,要按照设计要求每IOm预留伸缩缝一道。碎预制板每砌完一段,要及时对其外观尺寸进行复查
