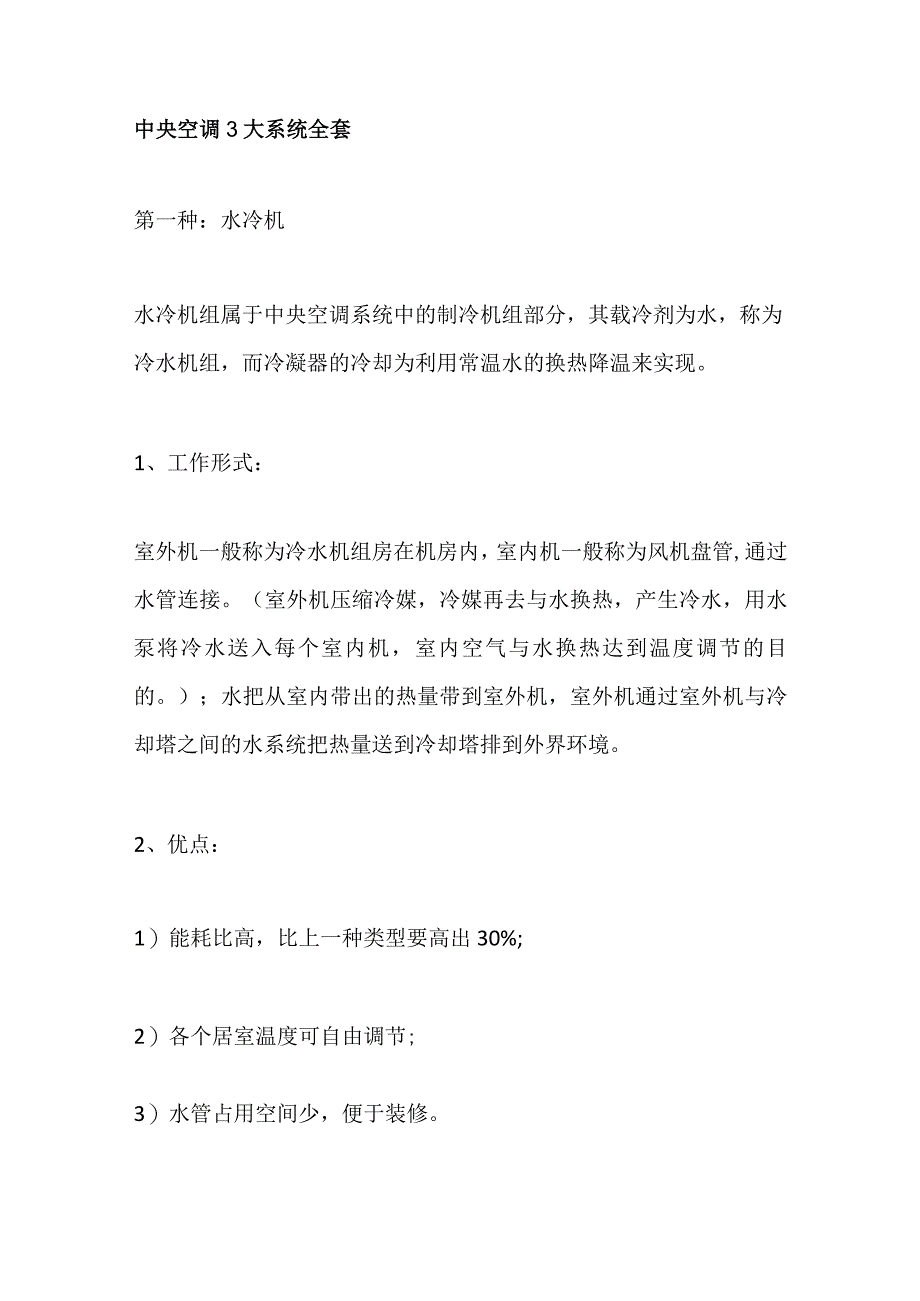

1、中央空调3大系统全套第一种:水冷机水冷机组属于中央空调系统中的制冷机组部分,其载冷剂为水,称为冷水机组,而冷凝器的冷却为利用常温水的换热降温来实现。1、工作形式:室外机一般称为冷水机组房在机房内,室内机一般称为风机盘管,通过水管连接。(室外机压缩冷媒,冷媒再去与水换热,产生冷水,用水泵将冷水送入每个室内机,室内空气与水换热达到温度调节的目的。);水把从室内带出的热量带到室外机,室外机通过室外机与冷却塔之间的水系统把热量送到冷却塔排到外界环境。2、优点:1)能耗比高,比上一种类型要高出30%;2)各个居室温度可自由调节;3)水管占用空间少,便于装修。2、缺点:1)系统复杂,比上一种成本高,且施工

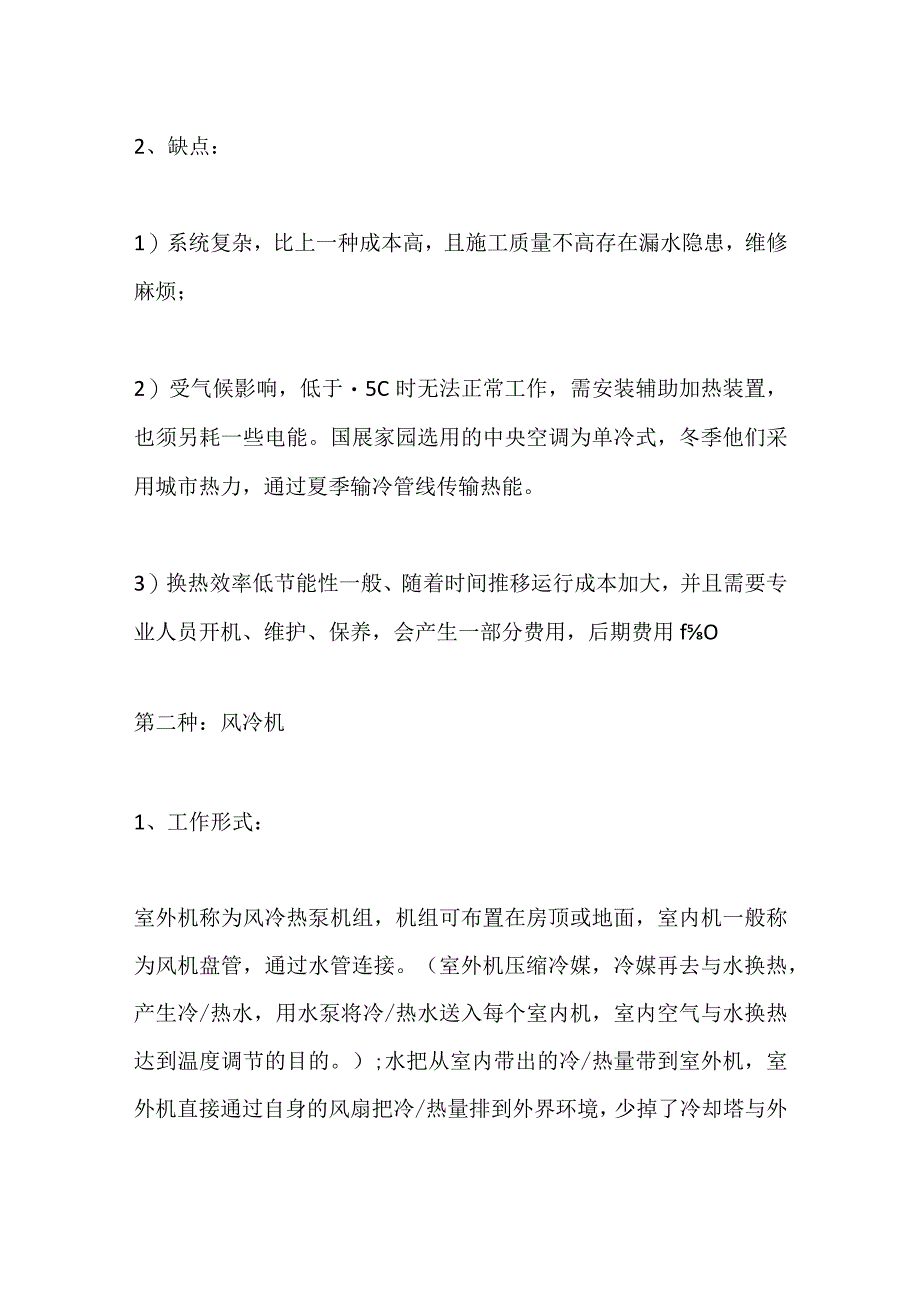

2、质量不高存在漏水隐患,维修麻烦;2)受气候影响,低于5C时无法正常工作,需安装辅助加热装置,也须另耗一些电能。国展家园选用的中央空调为单冷式,冬季他们采用城市热力,通过夏季输冷管线传输热能。3)换热效率低节能性一般、随着时间推移运行成本加大,并且需要专业人员开机、维护、保养,会产生一部分费用,后期费用fO第二种:风冷机1、工作形式:室外机称为风冷热泵机组,机组可布置在房顶或地面,室内机一般称为风机盘管,通过水管连接。(室外机压缩冷媒,冷媒再去与水换热,产生冷/热水,用水泵将冷/热水送入每个室内机,室内空气与水换热达到温度调节的目的。);水把从室内带出的冷/热量带到室外机,室外机直接通过自身的风

3、扇把冷/热量排到外界环境,少掉了冷却塔与外机间的水系统。一般适用于建筑面积为V5000m2的场所。2、优点:1)模块不占用机房,可放置于屋顶或通风良好处;2)控制方便,独立使用,无须专业人员操作;3)每个模块两个压缩机,可根据末端使用情况自动开启所需压缩机数量,起到很好的节能作用;4)机房面积较小,放置屋顶不占用宝贵的机房;5)不需要锅炉或板式热交换器。6)系统简单,造价在这三种类型中最低,且维修方便。3、缺点:1)能效比低(相对而言),CoP只有2.9左右;2)制冷、制热实际能量与外界环境温度有较大影响;3)当外界温度在9C以下时,制热效率衰减的很快,需要辅助电加热。目前,一些产品安装了辅助

4、加热装置,可以保证室外机在.15C甚至.20C时仍能工作,但须另耗一些电能,如美国路德空调可以在L8C时正常工作。4)投资相对螺杆机要高一些,但也与品牌好坏有关。5)风管占用空间较多,100X200平方毫米左右,需通过装修技巧减少其对空间的干扰;热泵原理图第三种:VRV系统(多联机)是variableRefrigerantVolume系统的简称,即制冷剂流量可变式系统。其形式为一组室外机,由功能机和恒速机,变频机组成。通过并联室外机系统,将制冷管道集中进入一个管道系统,可以方便得根据室内机的容量的匹配,对室内机的合适的容量从122.5KW以1.5KW的级差进行选择,即最多一组室外机可连接30台

5、室内机。室内机有天花板嵌入式、挂壁式、落地式等。型式不同的室内单机可连接到一个制冷回路上,并可进行单独控制。室内单机最小容量为0.6KW,最大为3.75KW,室内机的容量可在室外机容量的50%至130%内调节。1、工作形式:室外机通过冷媒管(一般是铜管)与多台室内机连接,每个房间的内机均为冷媒与空气直接换热。(室外机对冷媒进行压缩,然后冷媒通过铜管被输送到室内机,在室内机处冷媒与室内空气进行换热)2、优点:1)使用舒适温度波动小。利用DSP高速芯片可将室内温度波动误差控制在土0.5C范围内,避免了普通空调忽冷忽热的感觉,可带来恒温的舒适。2)每个房间可以单独控制控制精确,节省电费。当系统仅一台

6、室内机开启时,室外压缩机能相应调节转速或卸载,合理输出室内机所需能量,从而避免了传统中央空调“一开全开”的不必要的能源浪费。而且多联系统空调室内外机均带有电脑板,可单独或分区实现控制。空调室外机可准确地根据室内房间的负荷变化,迅速调整能量的输出,避免浪费。3)换热效率高节能性好由于该系统采用直接蒸发制冷,在热交换过程中更直接,能量的损耗极小。而冷水机组采用水作载冷剂,冷量由冷媒传递给水,再将水送至室内制冷,此过程中有两次热交换,能耗较大。4)无漏水隐患全部铜管连接,无水的存在。可在L5C正常工作。3、缺点:1)初投资较高2)由于直接输送制冷剂至空调室内机,一旦制冷剂泄漏,不易检漏,因此对冷媒管安装要求极高。3)相对于冷/热水系统和风管式系统而言,对空调室内机和室外主机之间的距离和位差有要求。
