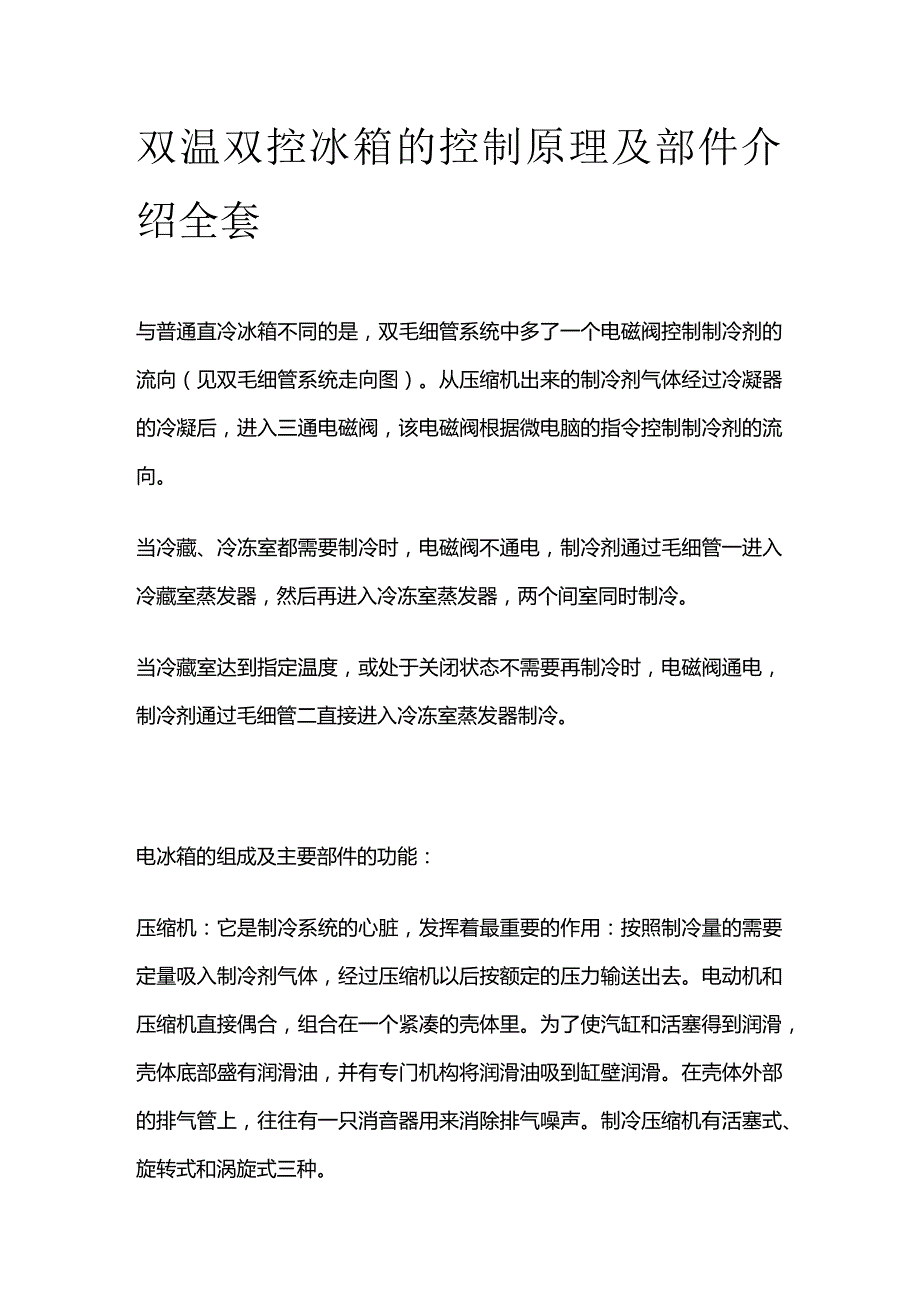

1、双温双控冰箱的控制原理及部件介绍全套与普通直冷冰箱不同的是，双毛细管系统中多了一个电磁阀控制制冷剂的流向（见双毛细管系统走向图）。从压缩机出来的制冷剂气体经过冷凝器的冷凝后，进入三通电磁阀，该电磁阀根据微电脑的指令控制制冷剂的流向。当冷藏、冷冻室都需要制冷时，电磁阀不通电，制冷剂通过毛细管一进入冷藏室蒸发器，然后再进入冷冻室蒸发器，两个间室同时制冷。当冷藏室达到指定温度，或处于关闭状态不需要再制冷时，电磁阀通电，制冷剂通过毛细管二直接进入冷冻室蒸发器制冷。电冰箱的组成及主要部件的功能：压缩机：它是制冷系统的心脏，发挥着最重要的作用：按照制冷量的需要定量吸入制冷剂气体，经过压缩机以后按额定的压力

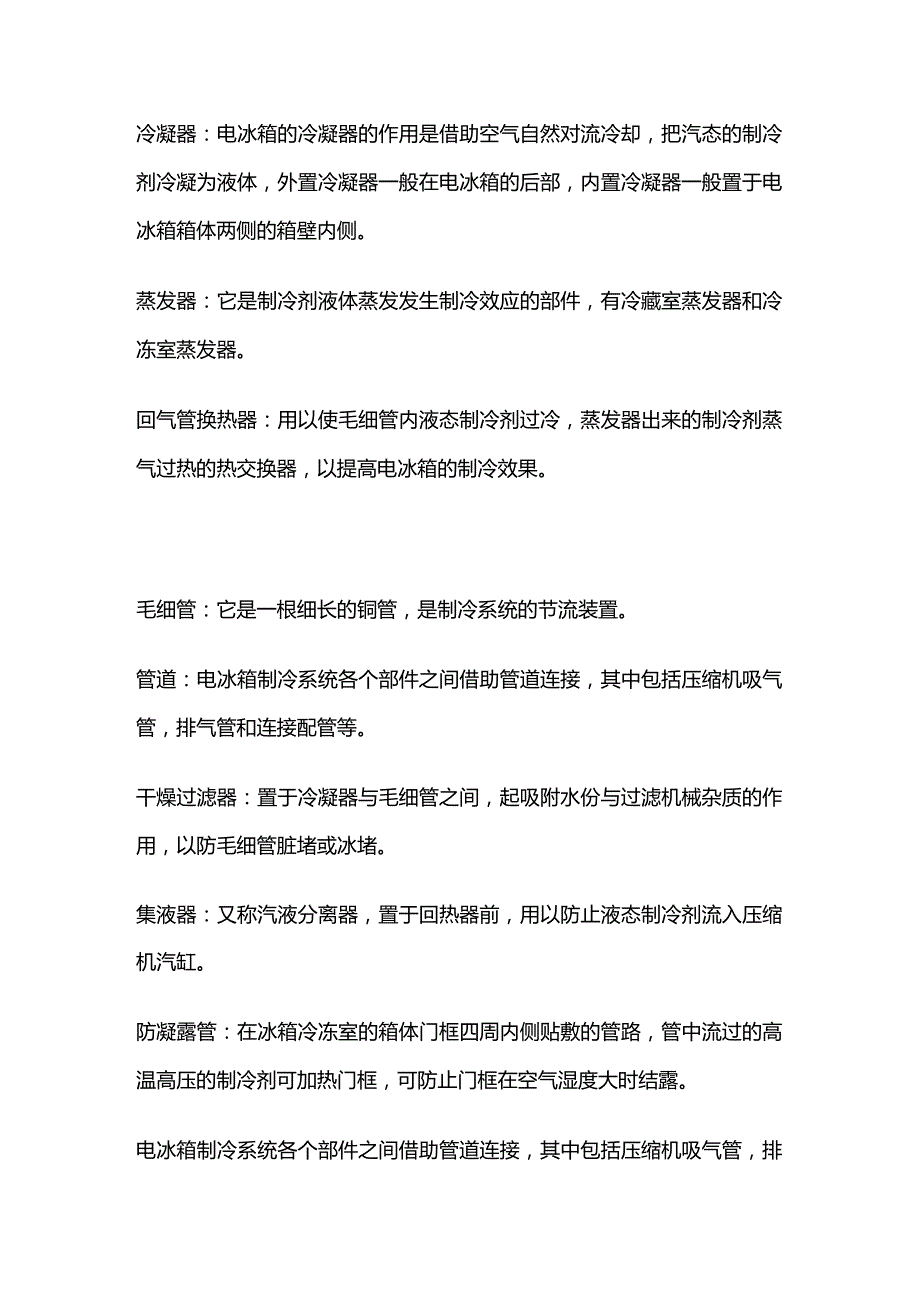

2、输送出去。电动机和压缩机直接偶合，组合在一个紧凑的壳体里。为了使汽缸和活塞得到润滑，壳体底部盛有润滑油，并有专门机构将润滑油吸到缸壁润滑。在壳体外部的排气管上，往往有一只消音器用来消除排气噪声。制冷压缩机有活塞式、旋转式和涡旋式三种。冷凝器：电冰箱的冷凝器的作用是借助空气自然对流冷却，把汽态的制冷剂冷凝为液体，外置冷凝器一般在电冰箱的后部，内置冷凝器一般置于电冰箱箱体两侧的箱壁内侧。蒸发器：它是制冷剂液体蒸发发生制冷效应的部件，有冷藏室蒸发器和冷冻室蒸发器。回气管换热器：用以使毛细管内液态制冷剂过冷，蒸发器出来的制冷剂蒸气过热的热交换器，以提高电冰箱的制冷效果。毛细管：它是一根细长的铜管，是制

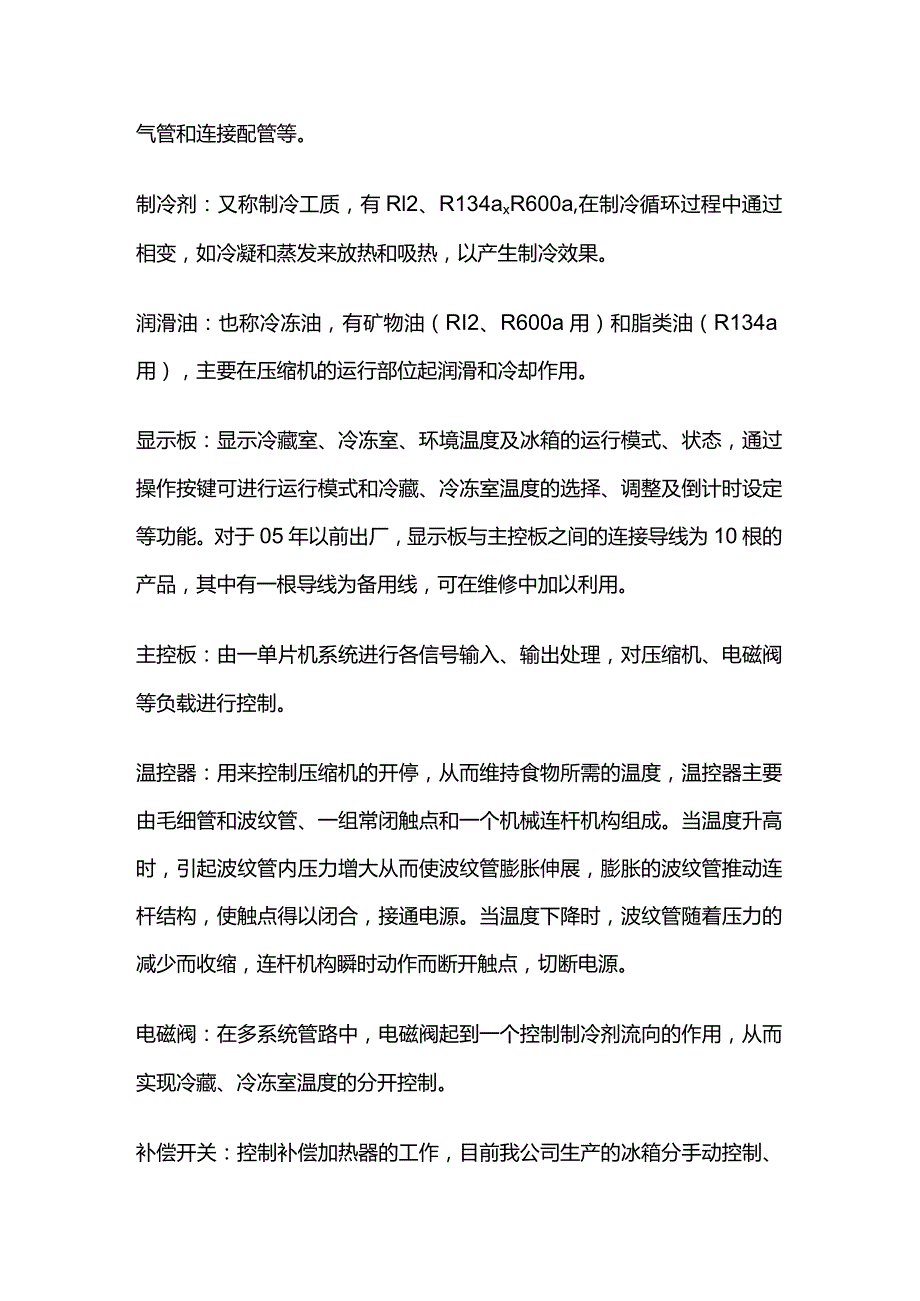

3、冷系统的节流装置。管道：电冰箱制冷系统各个部件之间借助管道连接，其中包括压缩机吸气管，排气管和连接配管等。干燥过滤器：置于冷凝器与毛细管之间，起吸附水份与过滤机械杂质的作用，以防毛细管脏堵或冰堵。集液器：又称汽液分离器，置于回热器前，用以防止液态制冷剂流入压缩机汽缸。防凝露管：在冰箱冷冻室的箱体门框四周内侧贴敷的管路，管中流过的高温高压的制冷剂可加热门框，可防止门框在空气湿度大时结露。电冰箱制冷系统各个部件之间借助管道连接，其中包括压缩机吸气管，排气管和连接配管等。制冷剂：又称制冷工质，有Rl2、R134axR600a,在制冷循环过程中通过相变，如冷凝和蒸发来放热和吸热，以产生制冷效果。润滑油
4、：也称冷冻油，有矿物油（RI2、R600a用）和脂类油（R134a用），主要在压缩机的运行部位起润滑和冷却作用。显示板：显示冷藏室、冷冻室、环境温度及冰箱的运行模式、状态，通过操作按键可进行运行模式和冷藏、冷冻室温度的选择、调整及倒计时设定等功能。对于05年以前出厂，显示板与主控板之间的连接导线为10根的产品，其中有一根导线为备用线，可在维修中加以利用。主控板：由一单片机系统进行各信号输入、输出处理，对压缩机、电磁阀等负载进行控制。温控器：用来控制压缩机的开停，从而维持食物所需的温度，温控器主要由毛细管和波纹管、一组常闭触点和一个机械连杆机构组成。当温度升高时，引起波纹管内压力增大从而使波纹管
5、膨胀伸展，膨胀的波纹管推动连杆结构，使触点得以闭合，接通电源。当温度下降时，波纹管随着压力的减少而收缩，连杆机构瞬时动作而断开触点，切断电源。电磁阀：在多系统管路中，电磁阀起到一个控制制冷剂流向的作用，从而实现冷藏、冷冻室温度的分开控制。补偿开关：控制补偿加热器的工作，目前我公司生产的冰箱分手动控制、环境温度自动控制、冷冻室温度自动控制三种方式。过载保护器：通过感知温度和电流来对压缩机进行保护，由一组常闭触点和双金属元件构成。PTC启动继电器：又称无触点式启动继电器，它与启动绕组串联，当压缩机通电后，开始时PTC的温度较低，元件呈低阻抗，造成大电流通过，随后元件发热，温度上升，电流大幅度下降，最后达到稳定值，此时通过的电流很小启动绕组近似断路状态。上述的变化很快，在极短的时间内完成感应压缩机启动。这种启动继电器没有触点，性能可靠，寿命长，结构简单。但是由于PTC元件的热惯性，每次启动后，必须间隔45分钟以上的时间方可再次启动。
