1、变频空调电子膨胀阀原理与维修工艺全套为了适用精确、高速、大幅度调节负荷的需要，在新型节能的变频空调器制冷系统中，其节流装置采用了微电脑控制的速动型电子膨胀阀，电子膨胀阀主要有步进电机和针型阀组成。针型阀有阀杆、阀针和节流孔组成、阀体中与阀杆接触处布有内螺纹。电机直接驱动转轴，改变针型阀开度，实现流量调节。蒸发器或室外机节流后某点温度经传感器送入微电脑，微电脑根据温度设定值与检测温度之差进行运算，并向步进电机发出运转指令，给定子线圈施加不同序列的脉冲电压信号，驱动转子正、反向旋转。带动转轴作微小的角位移，来一个脉冲信号，电机就运动一步，电机转速有微电脑输出的脉冲频率来决定，电机正转时，带动阀杆向

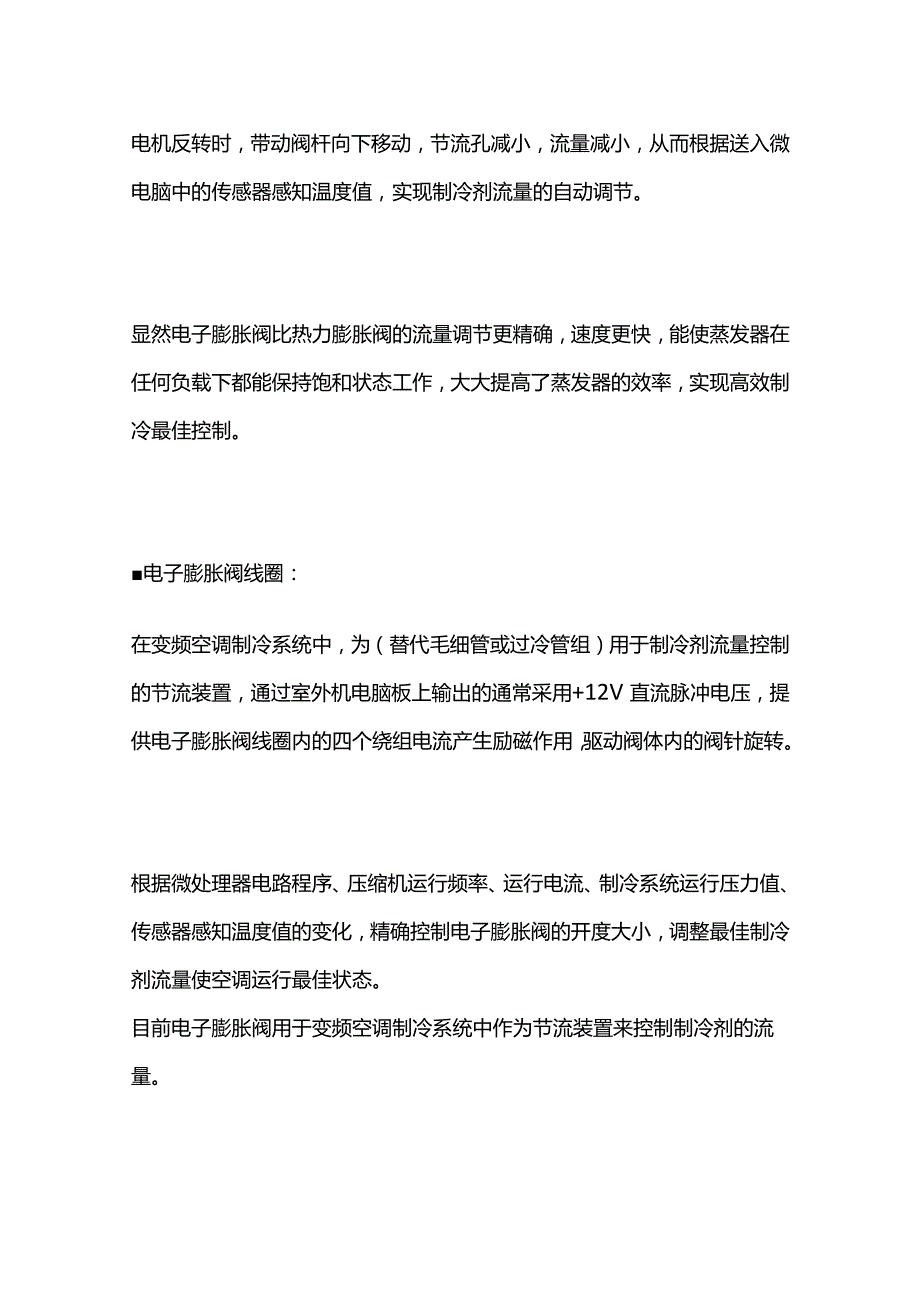

2、上移动，节流孔打开，流量增加。电机反转时，带动阀杆向下移动，节流孔减小，流量减小，从而根据送入微电脑中的传感器感知温度值，实现制冷剂流量的自动调节。显然电子膨胀阀比热力膨胀阀的流量调节更精确，速度更快，能使蒸发器在任何负载下都能保持饱和状态工作，大大提高了蒸发器的效率，实现高效制冷最佳控制。电子膨胀阀线圈：在变频空调制冷系统中，为（替代毛细管或过冷管组）用于制冷剂流量控制的节流装置，通过室外机电脑板上输出的通常采用+12V直流脉冲电压，提供电子膨胀阀线圈内的四个绕组电流产生励磁作用，驱动阀体内的阀针旋转。根据微处理器电路程序、压缩机运行频率、运行电流、制冷系统运行压力值、传感器感知温度值的变化

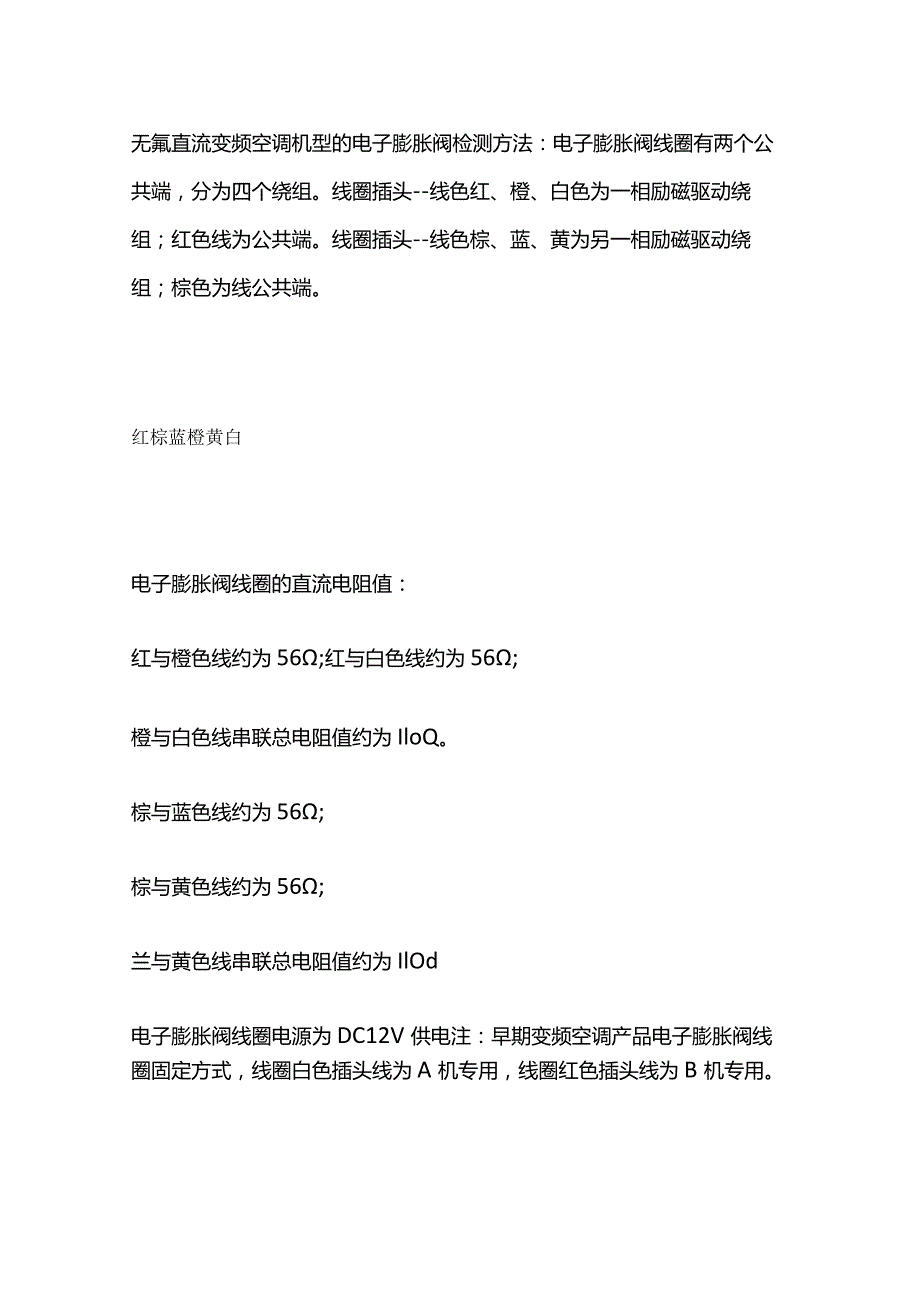

3、，精确控制电子膨胀阀的开度大小，调整最佳制冷剂流量使空调运行最佳状态。目前电子膨胀阀用于变频空调制冷系统中作为节流装置来控制制冷剂的流量。无氟直流变频空调机型的电子膨胀阀检测方法：电子膨胀阀线圈有两个公共端，分为四个绕组。线圈插头-线色红、橙、白色为一相励磁驱动绕组；红色线为公共端。线圈插头-线色棕、蓝、黄为另一相励磁驱动绕组；棕色为线公共端。红棕蓝橙黄白电子膨胀阀线圈的直流电阻值：红与橙色线约为56;红与白色线约为56;橙与白色线串联总电阻值约为IloQ。棕与蓝色线约为56;棕与黄色线约为56;兰与黄色线串联总电阻值约为IlOd电子膨胀阀线圈电源为DC12V供电注：早期变频空调产品电子膨胀阀
4、线圈固定方式，线圈白色插头线为A机专用，线圈红色插头线为B机专用。维修工艺:（更换电子膨胀阀注意事项）1、电子膨胀阀线圈开路或短路。根据上述提供电子膨胀阀线圈参数判断参数异常进行更换线圈。2、电子膨胀阀阀针卡住不动作。室外机电脑板和电子膨胀阀线圈正常，更换阀体应采取冷却降温措施焊接牢固。3、电子膨胀阀阀针开度控制失步，导致空调制冷系统运行压力、温度值、制冷剂流量异常，出现故障报警F25（压缩机吐气温度传感器不良）。4、对于变频一拖二空调，更换电子膨胀阀或线圈时，应注意室外机电脑板上所对应A机与B机室内机的电子膨胀阀线圈与电子膨胀阀阀体相互固定错位，以免造成单机运行时无法正常工作，应开单台机试机确认是否正常。电子膨胀阀接线控制原理：电子膨胀阀工作原理，由IC5微处理器PinI脚、Pin2脚、Pin4脚、Pin5脚(控制电子膨胀阀线圈的4个绕组)分别经R69、R70、R7LR72(1KQ)隔离电阻连接后分别接IC7(ULN2003)六反相器集成电路的4脚、5脚、6脚、7脚，经IC7集成电路的10、11.12、13脚输出送至室外机电脑板上的CN16插座的端子1、2、3、4位上CN16插座的5脚和6脚接电源DC12VoIC7的8脚接电源GND,9脚接电源DC12VoCN16插座的5脚和6脚分别与电子膨胀阀线圈的红和棕抽头连接，4、3、2、1脚分别于蓝、橙、黄、白相连接。
