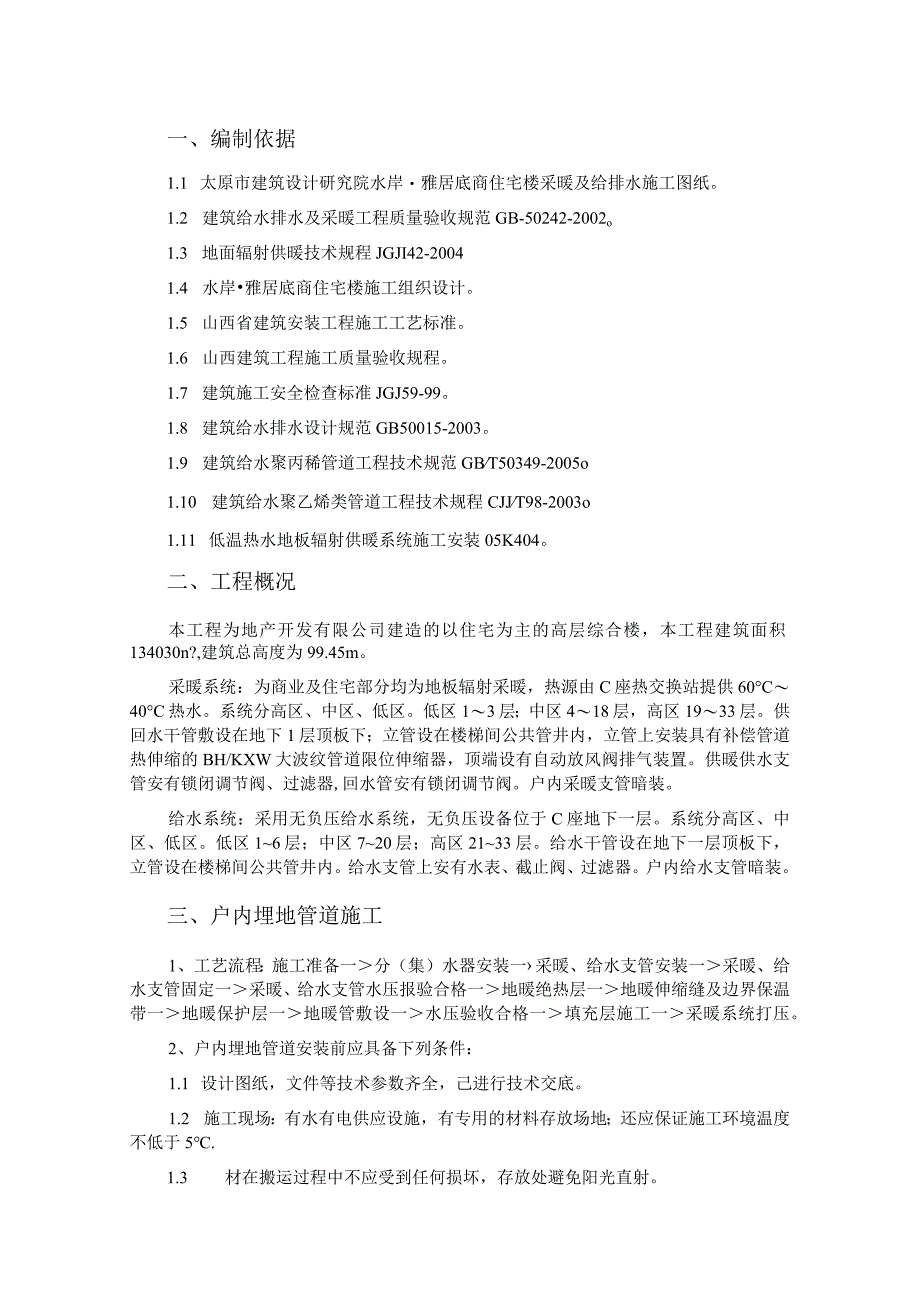

1、一、编制依据1.1 太原市建筑设计研究院水岸雅居底商住宅楼采暖及给排水施工图纸。1.2 建筑给水排水及采暖工程质量验收规范GB-50242-2002o1.3 地面辐射供暖技术规程JGJI42-20041.4 水岸雅居底商住宅楼施工组织设计。1.5 山西省建筑安装工程施工工艺标准。1.6 山西建筑工程施工质量验收规程。1.7 建筑施工安全检查标准JGJ59-99。1.8 建筑给水排水设计规范GB50015-2003。1.9 建筑给水聚丙稀管道工程技术规范GBT50349-2005o1.10 建筑给水聚乙烯类管道工程技术规程CJJT98-2003o1.11 低温热水地板辐射供暖系统施工安装05K4
2、04。二、工程概况本工程为地产开发有限公司建造的以住宅为主的高层综合楼，本工程建筑面积134030n?,建筑总高度为99.45m。采暖系统：为商业及住宅部分均为地板辐射采暖，热源由C座热交换站提供60C40C热水。系统分高区、中区、低区。低区13层；中区418层，高区1933层。供回水干管敷设在地下1层顶板下；立管设在楼梯间公共管井内，立管上安装具有补偿管道热伸缩的BH/KXW大波纹管道限位伸缩器，顶端设有自动放风阀排气装置。供暖供水支管安有锁闭调节阀、过滤器,回水管安有锁闭调节阀。户内采暖支管暗装。给水系统：采用无负压给水系统，无负压设备位于C座地下一层。系统分高区、中区、低区。低区16层；
3、中区720层；高区2133层。给水干管设在地下一层顶板下，立管设在楼梯间公共管井内。给水支管上安有水表、截止阀、过滤器。户内给水支管暗装。三、户内埋地管道施工1、工艺流程：施工准备一分（集）水器安装一采暖、给水支管安装一采暖、给水支管固定一采暖、给水支管水压报验合格一地暖绝热层一地暖伸缩缝及边界保温带一地暖保护层一地暖管敷设一水压验收合格一填充层施工一采暖系统打压。2、户内埋地管道安装前应具备下列条件：1.1 设计图纸，文件等技术参数齐全，己进行技术交底。1.2 施工现场：有水有电供应设施，有专用的材料存放场地；还应保证施工环境温度不低于5.1.3 材在搬运过程中不应受到任何损坏，存放处避免阳

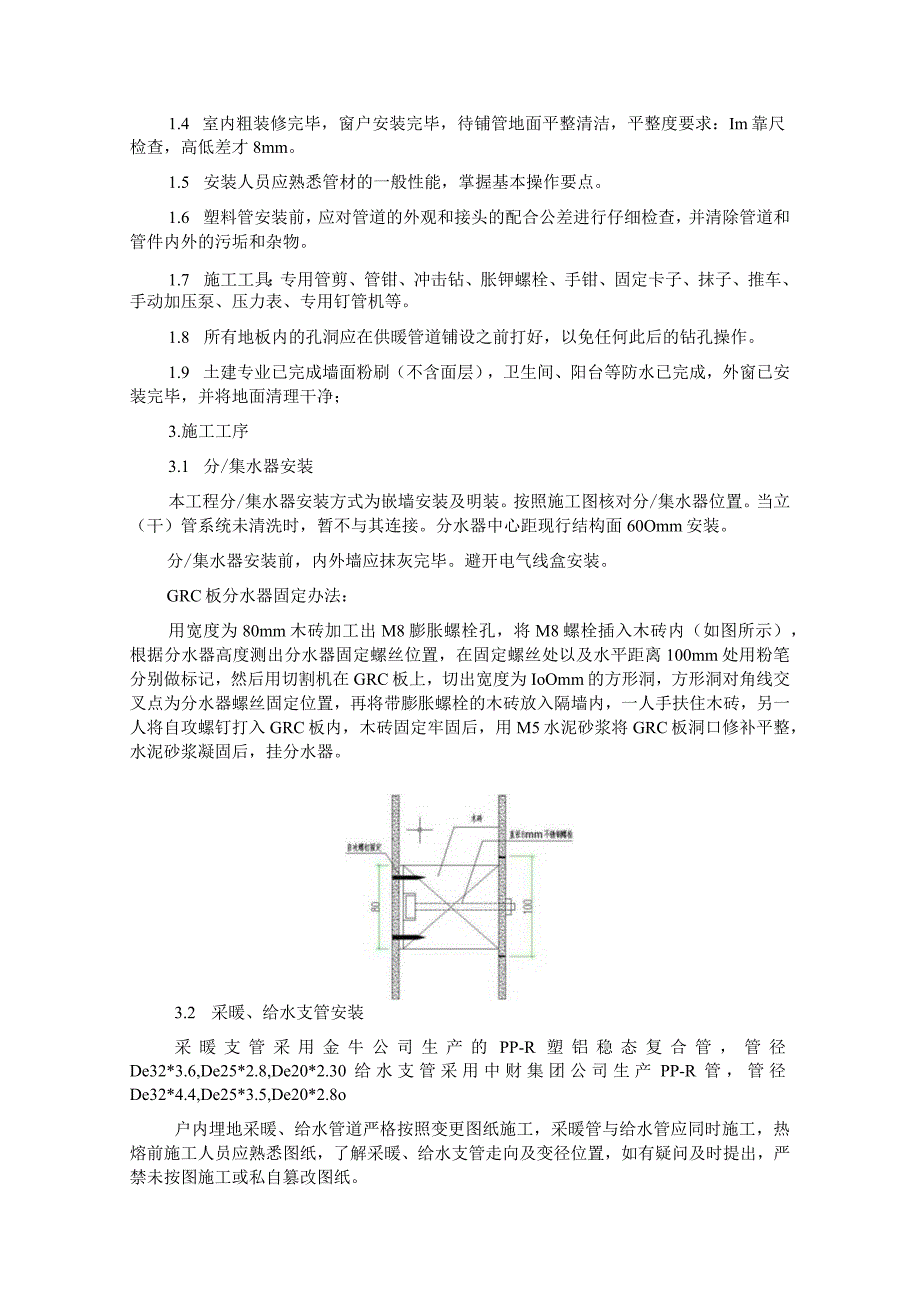

4、光直射。1.4 室内粗装修完毕，窗户安装完毕，待铺管地面平整清洁，平整度要求：Im靠尺检查，高低差才8mm。1.5 安装人员应熟悉管材的一般性能，掌握基本操作要点。1.6 塑料管安装前，应对管道的外观和接头的配合公差进行仔细检查，并清除管道和管件内外的污垢和杂物。1.7 施工工具：专用管剪、管钳、冲击钻、胀钾螺栓、手钳、固定卡子、抹子、推车、手动加压泵、压力表、专用钉管机等。1.8 所有地板内的孔洞应在供暖管道铺设之前打好，以免任何此后的钻孔操作。1.9 土建专业已完成墙面粉刷（不含面层），卫生间、阳台等防水已完成，外窗已安装完毕，并将地面清理干净；3.施工工序3.1 分/集水器安装本工程分/
5、集水器安装方式为嵌墙安装及明装。按照施工图核对分/集水器位置。当立（干）管系统未清洗时，暂不与其连接。分水器中心距现行结构面60Omm安装。分/集水器安装前，内外墙应抹灰完毕。避开电气线盒安装。GRC板分水器固定办法：用宽度为80mm木砖加工出M8膨胀螺栓孔，将M8螺栓插入木砖内（如图所示），根据分水器高度测出分水器固定螺丝位置，在固定螺丝处以及水平距离100mm处用粉笔分别做标记，然后用切割机在GRC板上，切出宽度为IoOmm的方形洞，方形洞对角线交叉点为分水器螺丝固定位置，再将带膨胀螺栓的木砖放入隔墙内，一人手扶住木砖，另一人将自攻螺钉打入GRC板内，木砖固定牢固后，用M5水泥砂浆将GRC

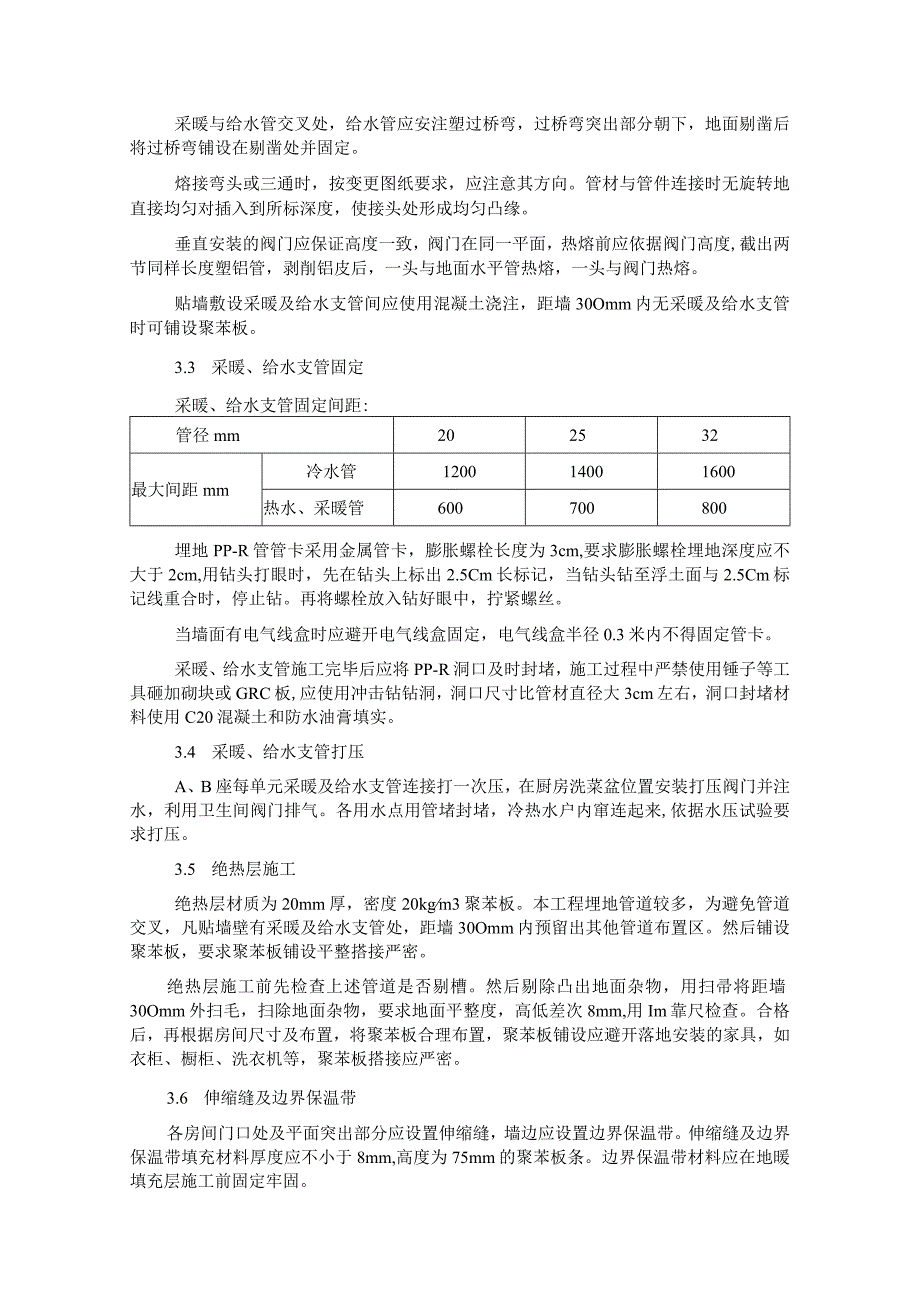

6、板洞口修补平整，水泥砂浆凝固后，挂分水器。3.2 采暖、给水支管安装采暖支管采用金牛公司生产的PP-R塑铝稳态复合管，管径De32*3.6,De25*2.8,De20*2.30给水支管采用中财集团公司生产PP-R管，管径De32*4.4,De25*3.5,De20*2.8o户内埋地采暖、给水管道严格按照变更图纸施工，采暖管与给水管应同时施工，热熔前施工人员应熟悉图纸，了解采暖、给水支管走向及变径位置，如有疑问及时提出，严禁未按图施工或私自篡改图纸。采暖与给水管交叉处，给水管应安注塑过桥弯，过桥弯突出部分朝下，地面剔凿后将过桥弯铺设在剔凿处并固定。熔接弯头或三通时，按变更图纸要求，应注意其方向。
7、管材与管件连接时无旋转地直接均匀对插入到所标深度，使接头处形成均匀凸缘。垂直安装的阀门应保证高度一致，阀门在同一平面，热熔前应依据阀门高度,截出两节同样长度塑铝管，剥削铝皮后，一头与地面水平管热熔，一头与阀门热熔。贴墙敷设采暖及给水支管间应使用混凝土浇注，距墙30Omm内无采暖及给水支管时可铺设聚苯板。3.3 采暖、给水支管固定采暖、给水支管固定间距:管径mm202532最大间距mm冷水管120014001600热水、采暖管600700800埋地PP-R管管卡采用金属管卡，膨胀螺栓长度为3cm,要求膨胀螺栓埋地深度应不大于2cm,用钻头打眼时，先在钻头上标出2.5Cm长标记，当钻头钻至浮土面与
8、2.5Cm标记线重合时，停止钻。再将螺栓放入钻好眼中，拧紧螺丝。当墙面有电气线盒时应避开电气线盒固定，电气线盒半径0.3米内不得固定管卡。采暖、给水支管施工完毕后应将PP-R洞口及时封堵，施工过程中严禁使用锤子等工具砸加砌块或GRC板,应使用冲击钻钻洞，洞口尺寸比管材直径大3cm左右，洞口封堵材料使用C20混凝土和防水油膏填实。3.4 采暖、给水支管打压A、B座每单元采暖及给水支管连接打一次压，在厨房洗菜盆位置安装打压阀门并注水，利用卫生间阀门排气。各用水点用管堵封堵，冷热水户内窜连起来,依据水压试验要求打压。3.5 绝热层施工绝热层材质为20mm厚，密度20kgm3聚苯板。本工程埋地管道较多
9、，为避免管道交叉，凡贴墙壁有采暖及给水支管处，距墙30Omm内预留出其他管道布置区。然后铺设聚苯板，要求聚苯板铺设平整搭接严密。绝热层施工前先检查上述管道是否剔槽。然后剔除凸出地面杂物，用扫帚将距墙30Omm外扫毛，扫除地面杂物，要求地面平整度，高低差次8mm,用Im靠尺检查。合格后，再根据房间尺寸及布置，将聚苯板合理布置，聚苯板铺设应避开落地安装的家具，如衣柜、橱柜、洗衣机等，聚苯板搭接应严密。3.6 伸缩缝及边界保温带各房间门口处及平面突出部分应设置伸缩缝，墙边应设置边界保温带。伸缩缝及边界保温带填充材料厚度应不小于8mm,高度为75mm的聚苯板条。边界保温带材料应在地暖填充层施工前固定牢
10、固。3.7 保护层施工保护层材料采用铝箔反射膜，反射膜厚度不小于71微米，每平方米重量不小于42克，水蒸气透过量4gm2.24h0铝箔反射膜保护层搭接长度为80mm,并粘牢。墙边有采暖及给水支管时，铝箔反射膜不得覆盖采暖及给水支管。3.8 加热管的配管和敷设PE-RT材料采用南京菲时特公司生产的S5系列PE-RT管De20*2.0,盘管间距为250mmO按照设计图纸敷设塑料管，间距敷设误差应小于10mm、地暖管上不应有接头；穿越伸缩缝的环路应预先穿套管；按设计环路连接分/集水器的，上下管口。管道弯曲半径应不小于6倍管外径。室内卫生器具、衣柜等下禁止敷设地暖管。固定塑料管：用塑料管卡将塑料管直接
11、固定在复合保护层的绝热板上。管道系统应扣紧以使其水平和竖直位置保持不变，铺设现浇层前后，管道垂直位移不应大于5mm。直管段管卡固定点间距为600mm；大于90度的弯曲管段的两端和中点均应固定，固定点间距为300mm。管道穿越伸缩缝应设长度不小于200mm的套管，管间距小于IoOmm时应设置套管。加热管出地面至分水器、集水器连接处，弯管部分不应露出地面装饰层。加热管出地面至分水器、集水器下部球阀接口之间的的明装管段，外部应加装塑料套管。地暖管不得与采暖及给水支管在同一位置，垂直方向平行敷设。管穿越门口时应根据门口尺寸及管道数量,均匀铺设。门口位置同时有采暖、给水支管及地暖管时，应使用聚苯板填充，
12、然后铺设铝箔反射膜，最后敷设地暖管。3.9 水压试验水压试验前，每个并联环路中不应有接头；弯管处的管道截面不应变形。关闭集水器前的阀门，从注水排气阀（或适当位置）注入清水进行水压试验。试验压力为0.8MPa,升压时间不宜小于15min。稳压Ih内压力降不大于0.05MPa且不渗不漏为合格。合格后，上报甲方、监理验收。3.10 填充层详见地面填充层施工方案。四、质量标准4.1材料质量标准采暖管采用金牛公司生产S4级铝塑稳态复合管，管径De32*3.6,最小壁厚3.6mm；De25*2.8最小壁厚2.8mm；De20*2.3,最小壁厚2.3mm。给水支管采用中财集团公司生产S3.2级PP-R管，管
13、径De32*4.4,最小壁厚4.4mm；De25*3.5,最小壁厚3.5mm；De20*2.8,最小壁厚2.8mm。给水支管管材和管件的卫生性能应符合生活饮用水输配水设备及防护材料的安全性评价标准GB/T17219的规定。进场PP-R管内外壁应光滑平整、壁厚应均匀、无气泡、划痕和影响性能的表面缺陷，色泽宜一致。管件应完整、无缺损、无变形、合模缝、浇口应平整、无裂纹，管件壁厚不应小于同一管系列S的管材壁厚。管材和管件的物理力学性能项目材料试验参数指标试验温度试验时间h静液压应力MPa纵向回缩率PP-R1352en8mm:18mm16mm:42%简支梁冲击试验PP-R0破损率10%静液压试验PP-
14、R20116.0无破裂无渗漏95224.2951653.89510003.511087601.9地暖管采用菲时特牌S5级PE-RT耐热聚乙烯管，管径De20*2.0,最小壁厚2.0mm,管材、管件在装卸、搬运时，应轻放不得抛、摔、滚、拖，不得受到油污和化学品污染，应存放在通风良好的库房内，不得露天堆放。堆放场所应避免阳光曝晒且远离热源。严禁与油类或化学平混合存放。场地应采取防火措施。管材应水平堆放在平整的地面上，不应局部受压使管材变形，堆放高度不宜超过1.5米，管件成箱堆放，堆放高度不超过1.5米。分水器采用菲时特牌不锈钢分水器，分/集水器每回路应有阀门。PE-RT管材物理力学性能序号项目要求
15、1纵向回缩率(110),%32静液压强度在20C试验温度，10MPa环向应力条件下，Ih不破裂，不渗漏在95C试验温度，3.6MPa环向应力条件下，165h在95试验温度，3.5MPa环向应力条件下，l(XM)h3执7J、下，87(隐定性(在Il(Te试验温度，1.9MPa环向应力条件SOh)不破裂，不渗漏4熔体质量流动速率(190,2.16Kg),g/min变化率不大于原料的30%绝热层材料为聚苯乙烯泡沫塑料。主要技术指标如下:项目单位性能指标表观密度Kgm3220.0压缩强度kpa2100导热系数W/mk20.041吸水率%4尺寸稳定性%3水蒸气透过系数ng(pams)4.5熔结性mm220氧指数%230燃烧分级达到B2级4.2技术质量标准4.2.1 、地面下敷设的盘管埋地部分不应有接头，严禁PE-RT管突
