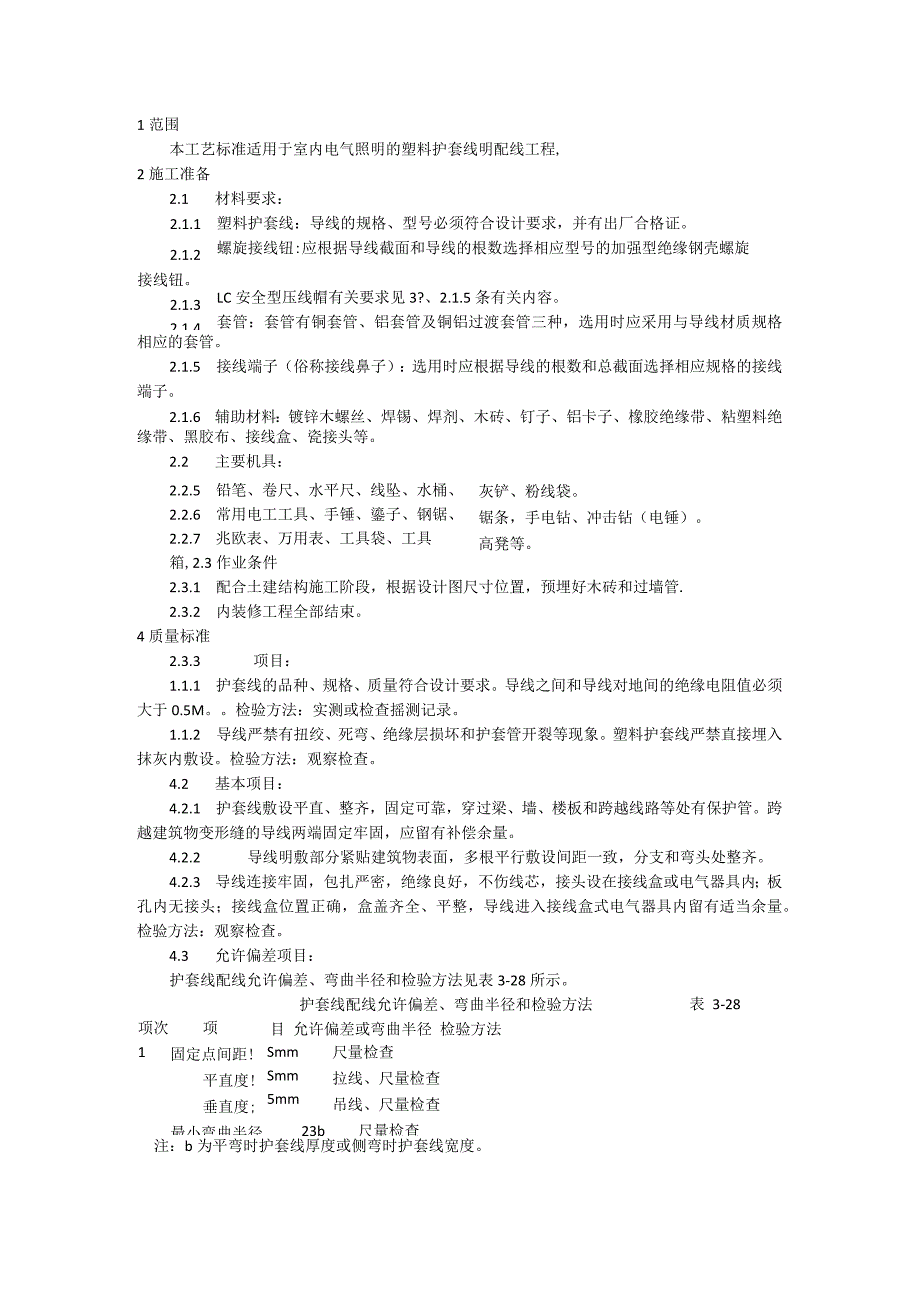

1、1范围本工艺标准适用于室内电气照明的塑料护套线明配线工程,2施工准备2.1 材料要求：2.1.12.1.2 接线钮。2.1.32.1.4塑料护套线：导线的规格、型号必须符合设计要求，并有出厂合格证。螺旋接线钮:应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋LC安全型压线帽有关要求见3?、2.1.5条有关内容。套管：套管有铜套管、铝套管及铜铝过渡套管三种，选用时应采用与导线材质规格相应的套管。2.1.5 接线端子（俗称接线鼻子）：选用时应根据导线的根数和总截面选择相应规格的接线端子。2.1.6 辅助材料：镀锌木螺丝、焊锡、焊剂、木砖、钉子、铝卡子、橡胶绝缘带、粘塑料绝缘带、黑胶布、接
2、线盒、瓷接头等。2.2 主要机具：灰铲、粉线袋。锯条，手电钻、冲击钻（电锤）。高凳等。2.2.5 铅笔、卷尺、水平尺、线坠、水桶、2.2.6 常用电工工具、手锤、鎏子、钢锯、2.2.7 兆欧表、万用表、工具袋、工具箱,2.3作业条件2.3.1 配合土建结构施工阶段，根据设计图尺寸位置，预埋好木砖和过墙管.2.3.2 内装修工程全部结束。4质量标准2.3.3 项目：1.1.1 护套线的品种、规格、质量符合设计要求。导线之间和导线对地间的绝缘电阻值必须大于0.5M。检验方法：实测或检查摇测记录。1.1.2 导线严禁有扭绞、死弯、绝缘层损坏和护套管开裂等现象。塑料护套线严禁直接埋入抹灰内敷设。检验方
3、法：观察检查。4.2 基本项目：4.2.1 护套线敷设平直、整齐，固定可靠，穿过梁、墙、楼板和跨越线路等处有保护管。跨越建筑物变形缝的导线两端固定牢固，应留有补偿余量。4.2.2 导线明敷部分紧贴建筑物表面，多根平行敷设间距一致，分支和弯头处整齐。4.2.3 导线连接牢固，包扎严密，绝缘良好，不伤线芯，接头设在接线盒或电气器具内；板孔内无接头；接线盒位置正确，盒盖齐全、平整，导线进入接线盒式电气器具内留有适当余量。检验方法：观察检查。4.3 允许偏差项目：护套线配线允许偏差、弯曲半径和检验方法见表3-28所示。项次1项固定点间距!平直度!垂直度;最小弯曲半径护套线配线允许偏差、弯曲半径和检验方

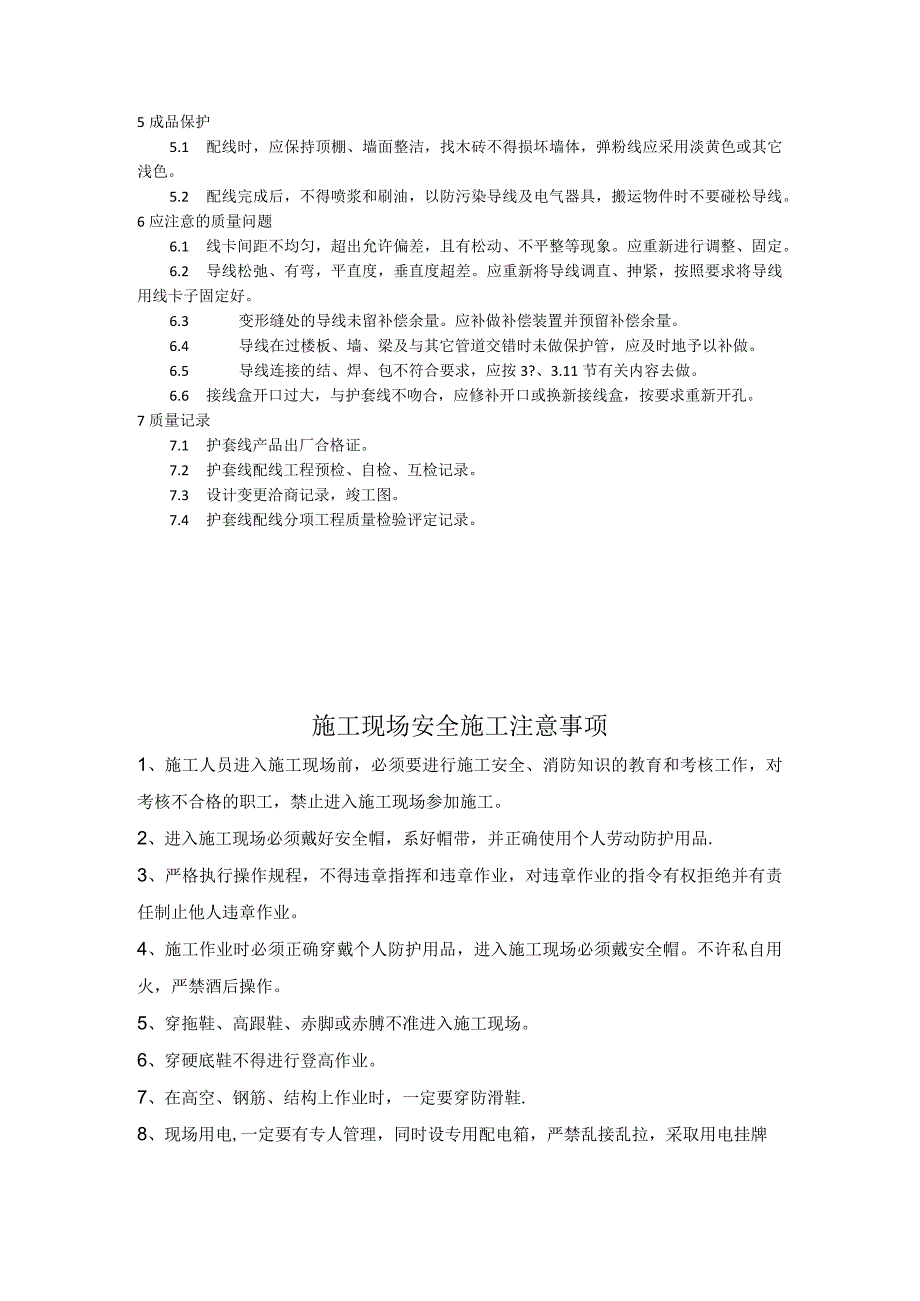

4、法 目 允许偏差或弯曲半径 检验方法表 3-28SmmSmm5mm尺量检查拉线、尺量检查吊线、尺量检查23b尺量检查注：b为平弯时护套线厚度或侧弯时护套线宽度。5成品保护5.1 配线时，应保持顶棚、墙面整洁，找木砖不得损坏墙体，弹粉线应采用淡黄色或其它浅色。5.2 配线完成后，不得喷浆和刷油，以防污染导线及电气器具，搬运物件时不要碰松导线。6应注意的质量问题6.1 线卡间距不均匀，超出允许偏差，且有松动、不平整等现象。应重新进行调整、固定。6.2 导线松弛、有弯，平直度，垂直度超差。应重新将导线调直、抻紧，按照要求将导线用线卡子固定好。6.3 变形缝处的导线未留补偿余量。应补做补偿装置并预留补
5、偿余量。6.4 导线在过楼板、墙、梁及与其它管道交错时未做保护管，应及时地予以补做。6.5 导线连接的结、焊、包不符合要求，应按3?、3.11节有关内容去做。6.6 接线盒开口过大，与护套线不吻合，应修补开口或换新接线盒，按要求重新开孔。7质量记录7.1 护套线产品出厂合格证。7.2 护套线配线工程预检、自检、互检记录。7.3 设计变更洽商记录，竣工图。7.4 护套线配线分项工程质量检验评定记录。施工现场安全施工注意事项1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人

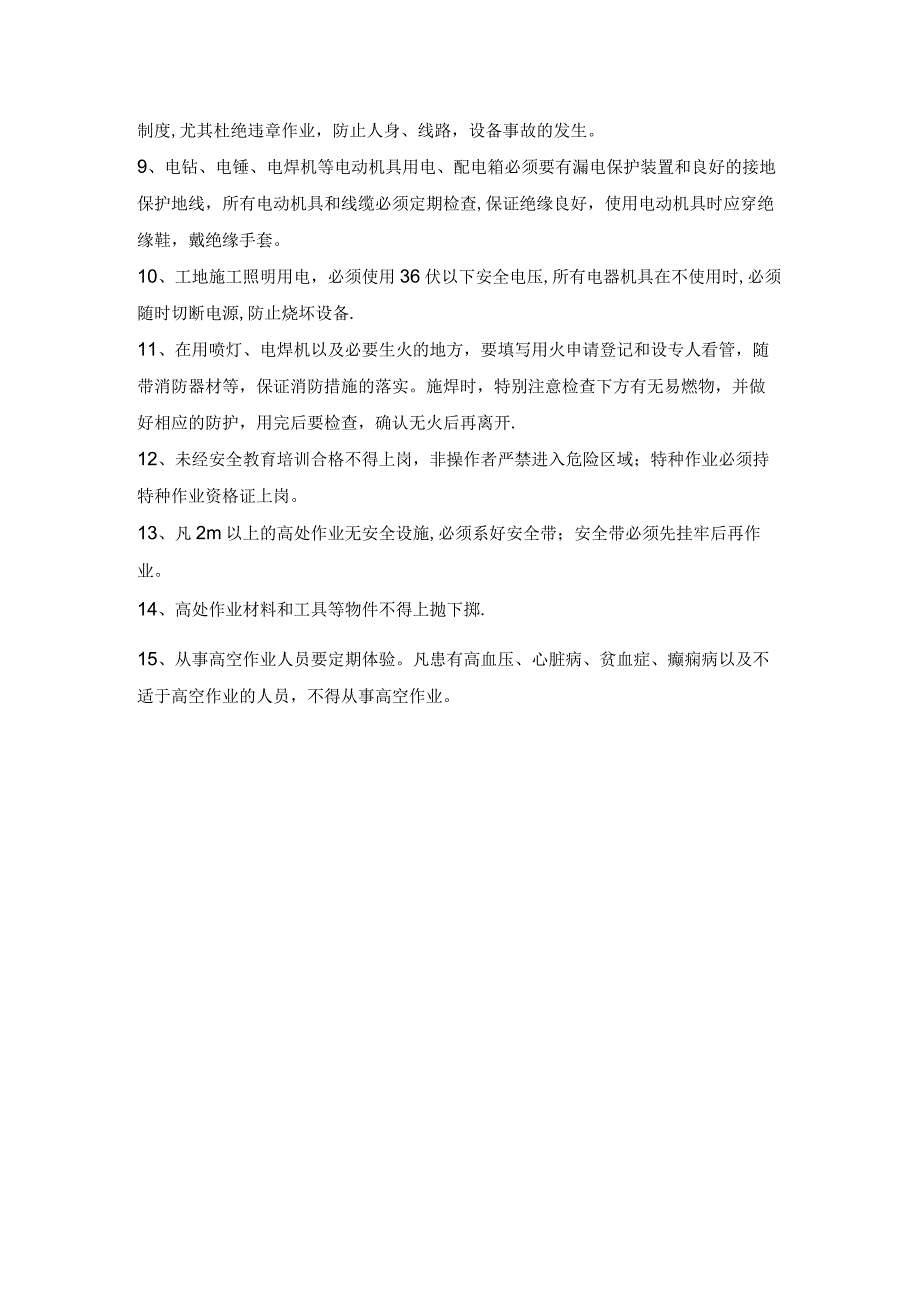

6、劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电
7、动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时,必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。
