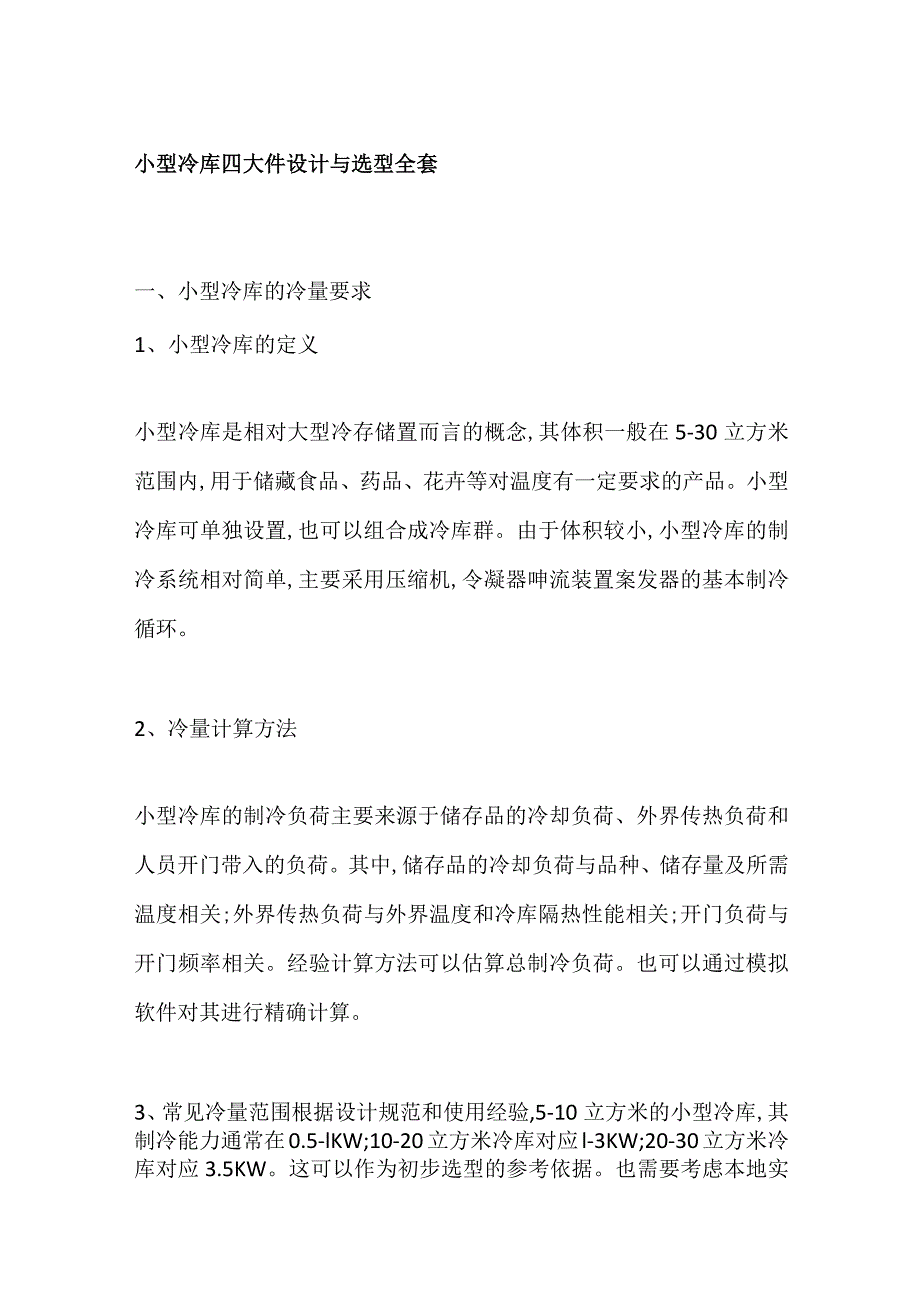

1、小型冷库四大件设计与选型全套一、小型冷库的冷量要求1、小型冷库的定义小型冷库是相对大型冷存储置而言的概念,其体积一般在5-30立方米范围内,用于储藏食品、药品、花卉等对温度有一定要求的产品。小型冷库可单独设置,也可以组合成冷库群。由于体积较小,小型冷库的制冷系统相对简单,主要采用压缩机,令凝器呻流装置案发器的基本制冷循环。2、冷量计算方法小型冷库的制冷负荷主要来源于储存品的冷却负荷、外界传热负荷和人员开门带入的负荷。其中,储存品的冷却负荷与品种、储存量及所需温度相关;外界传热负荷与外界温度和冷库隔热性能相关;开门负荷与开门频率相关。经验计算方法可以估算总制冷负荷。也可以通过模拟软件对其进行精确

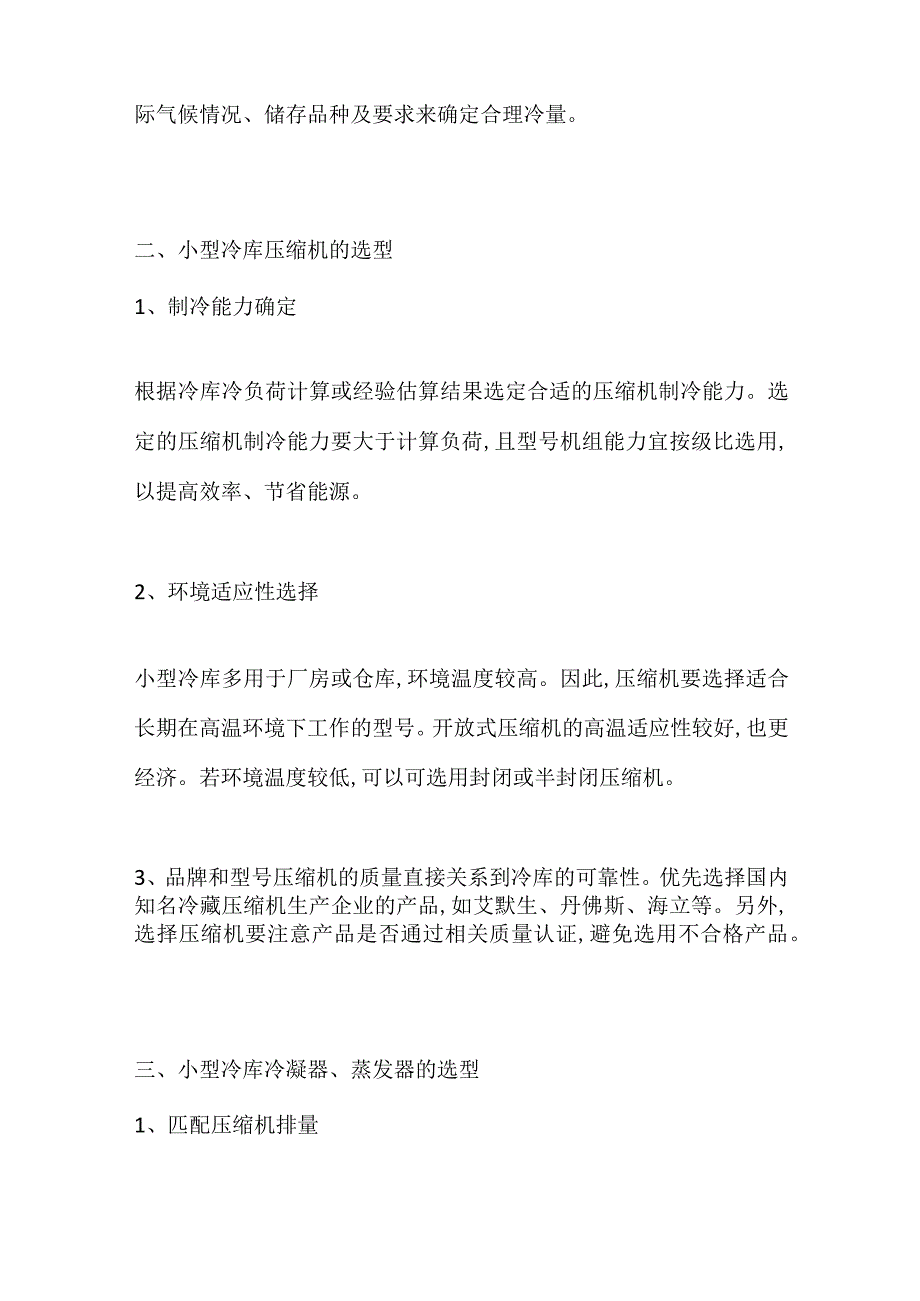

2、计算。3、常见冷量范围根据设计规范和使用经验,5-10立方米的小型冷库,其制冷能力通常在0.5-lKW;10-20立方米冷库对应l-3KW;20-30立方米冷库对应3.5KW。这可以作为初步选型的参考依据。也需要考虑本地实际气候情况、储存品种及要求来确定合理冷量。二、小型冷库压缩机的选型1、制冷能力确定根据冷库冷负荷计算或经验估算结果选定合适的压缩机制冷能力。选定的压缩机制冷能力要大于计算负荷,且型号机组能力宜按级比选用,以提高效率、节省能源。2、环境适应性选择小型冷库多用于厂房或仓库,环境温度较高。因此,压缩机要选择适合长期在高温环境下工作的型号。开放式压缩机的高温适应性较好,也更经济。若环

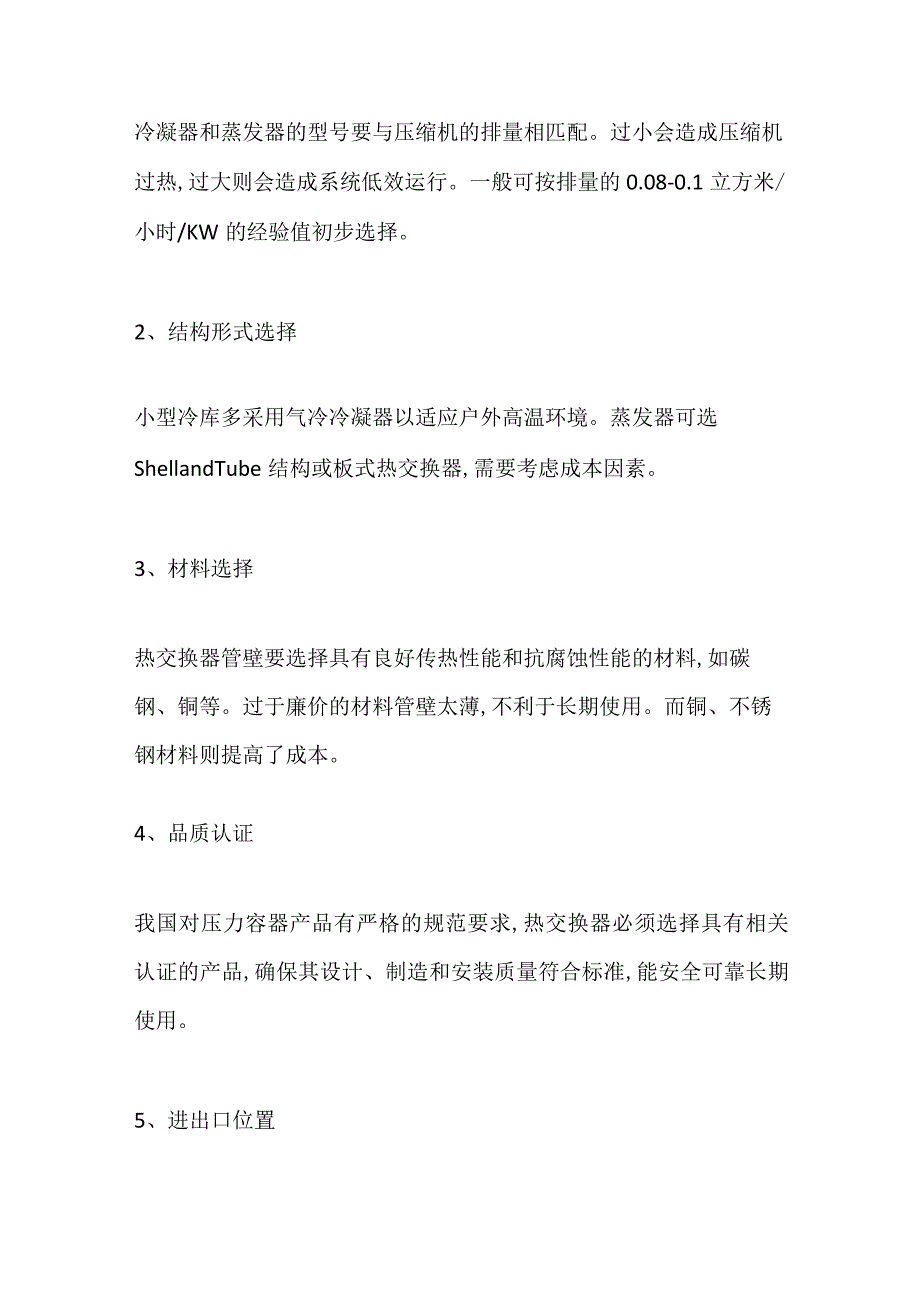

3、境温度较低,可以可选用封闭或半封闭压缩机。3、品牌和型号压缩机的质量直接关系到冷库的可靠性。优先选择国内知名冷藏压缩机生产企业的产品,如艾默生、丹佛斯、海立等。另外,选择压缩机要注意产品是否通过相关质量认证,避免选用不合格产品。三、小型冷库冷凝器、蒸发器的选型1、匹配压缩机排量冷凝器和蒸发器的型号要与压缩机的排量相匹配。过小会造成压缩机过热,过大则会造成系统低效运行。一般可按排量的0.08-0.1立方米/小时/KW的经验值初步选择。2、结构形式选择小型冷库多采用气冷冷凝器以适应户外高温环境。蒸发器可选ShellandTube结构或板式热交换器,需要考虑成本因素。3、材料选择热交换器管壁要选择具
4、有良好传热性能和抗腐蚀性能的材料,如碳钢、铜等。过于廉价的材料管壁太薄,不利于长期使用。而铜、不锈钢材料则提高了成本。4、品质认证我国对压力容器产品有严格的规范要求,热交换器必须选择具有相关认证的产品,确保其设计、制造和安装质量符合标准,能安全可靠长期使用。5、进出口位置根据实际系统布置合理确定冷凝器和蒸发器的进出口方向,使现场管路连接简单合理、距离最短。四、小型冷库节流阀的选型1、类型选择小型冷库可选择手动节流阀或自动节流阀。手动阀价格低,但调节不灵活;自动阀精度高、调节范围大,适合冷负荷变化较大的情况,但价格也更高。2、机组匹配节流阀的公称直径应与压缩机排量相匹配,过小会增加压缩机排量阻力
5、,过大则难以精确调节。可选用飞利浦EC或丹佛斯TES系列电子膨胀阀等。3、控制方式根据设计参数,选择恒压控制方式或恒温控制方式的电子膨胀阀。恒压控制简单经济,恒温控制对系统控制效果好,但成本更高。4、品牌选择知名品牌的调节阀质量可靠、使用寿命长。优先选择德国吉昂格等知名品牌,避免选择假冒或不合格产品。也可向压缩机供应商查询匹配的阀门产品型号。五、小型冷库冷风机和冷排选型1、风机选型根据冷库体积和储存要求估算送风量,再根据送风量和静压选择配套的鼓风送风机,要优先选择低噪音和节能型产品。风机功率一般在0.25-0.75KW。2、冷排配置冷排主要包括连接蒸发器出口和压缩机入口的液管,以及连接压缩机出
6、口和冷凝器入口的气管。冷、热管要充分隔热保温。3、管径选择根据压缩机排量和管路长度合理选择管径,管径过小会增加压缩机抽气阻力,过大则可能产生汽液混合。可选用国标冷暖管或进口铜管。4、阀门配置冷排管路要设置止回阀、筛网、过滤器、检查口等,确保系统运行可靠、维护方便。六、冷库选型具体参考借鉴1、保鲜库：瓜果、蔬菜、食品等保鲜温度范围：-510C适用于：食品加工生产、啤酒饮料生产、农副产品储藏及深加工、花卉储藏（种球、鲜花）、农业种子（粮种、菜种、油料种冷藏、加工）、疫苗试机、生鲜食品及冷冻品物流、配送中心、超市、饭店、机关食堂等2、冷冻库：猪、牛、羊、鸡肉等冷冻温度范围：15-20适用于：家禽、牲畜屠宰及肉制品加工、生鲜食品及冷冻品物流、配送中心超市、饭店、机关食堂冷库、药品生物原料、农副产品储藏及深加工等3、速冻库：食品加工、化工原料低温速冻温度范围：2025C适用于：冰淇淋及速冻食品生产、水饺汤包速冻、生鲜冷冻、药品生物制品低温冷藏、酒店冻品储藏等
