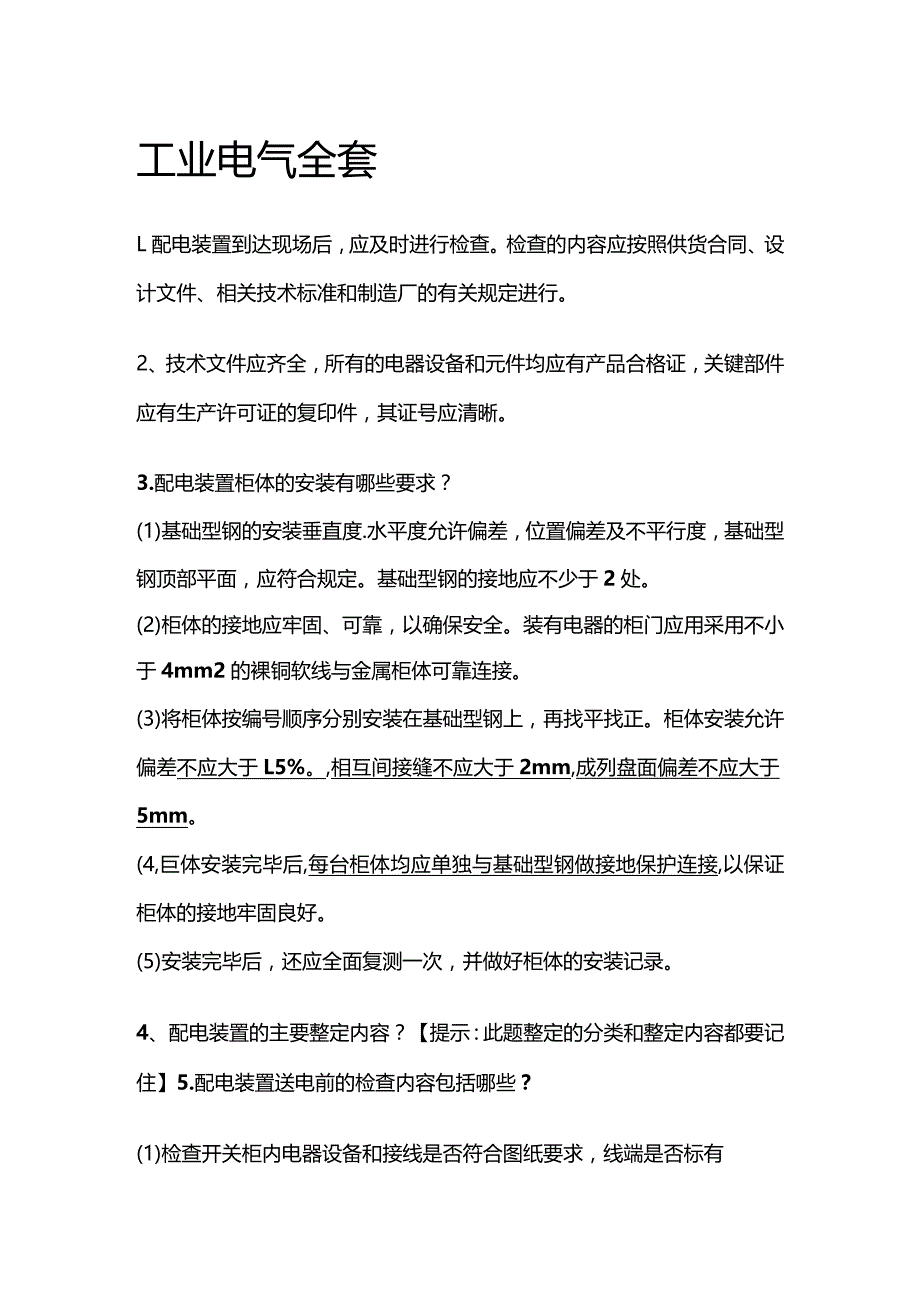

1、工业电气全套L配电装置到达现场后，应及时进行检查。检查的内容应按照供货合同、设计文件、相关技术标准和制造厂的有关规定进行。2、技术文件应齐全，所有的电器设备和元件均应有产品合格证，关键部件应有生产许可证的复印件，其证号应清晰。3.配电装置柜体的安装有哪些要求？(1)基础型钢的安装垂直度.水平度允许偏差，位置偏差及不平行度，基础型钢顶部平面，应符合规定。基础型钢的接地应不少于2处。(2)柜体的接地应牢固、可靠，以确保安全。装有电器的柜门应用采用不小于4mm2的裸铜软线与金属柜体可靠连接。(3)将柜体按编号顺序分别安装在基础型钢上，再找平找正。柜体安装允许偏差不应大于L5%。,相互间接缝不应大于2

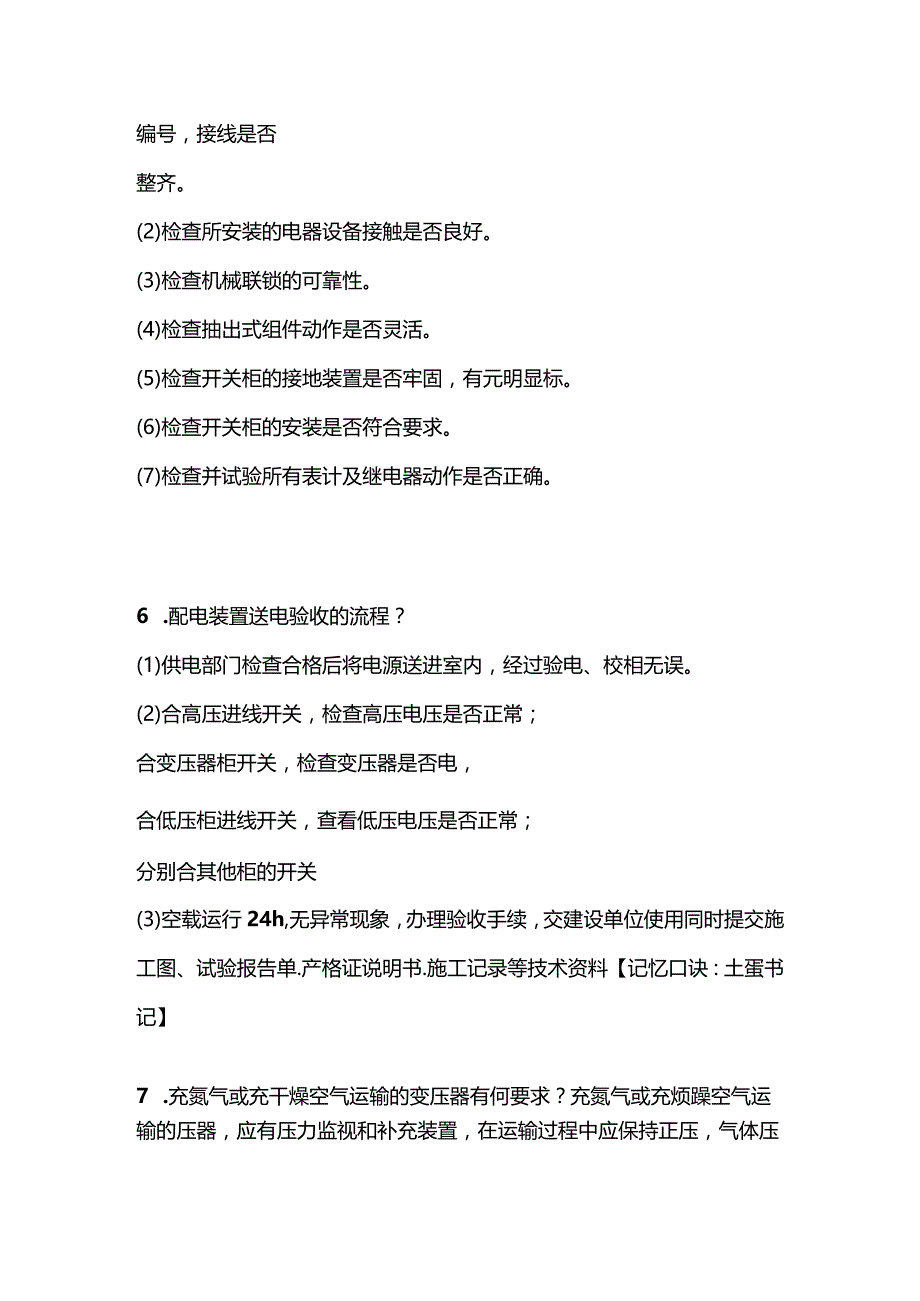

2、mm,成列盘面偏差不应大于5mm。(4,巨体安装完毕后,每台柜体均应单独与基础型钢做接地保护连接,以保证柜体的接地牢固良好。(5)安装完毕后，还应全面复测一次，并做好柜体的安装记录。4、配电装置的主要整定内容？【提示：此题整定的分类和整定内容都要记住】5.配电装置送电前的检查内容包括哪些？(1)检查开关柜内电器设备和接线是否符合图纸要求，线端是否标有编号，接线是否整齐。(2)检查所安装的电器设备接触是否良好。(3)检查机械联锁的可靠性。(4)检查抽出式组件动作是否灵活。(5)检查开关柜的接地装置是否牢固，有元明显标。(6)检查开关柜的安装是否符合要求。(7)检查并试验所有表计及继电器动作是否正

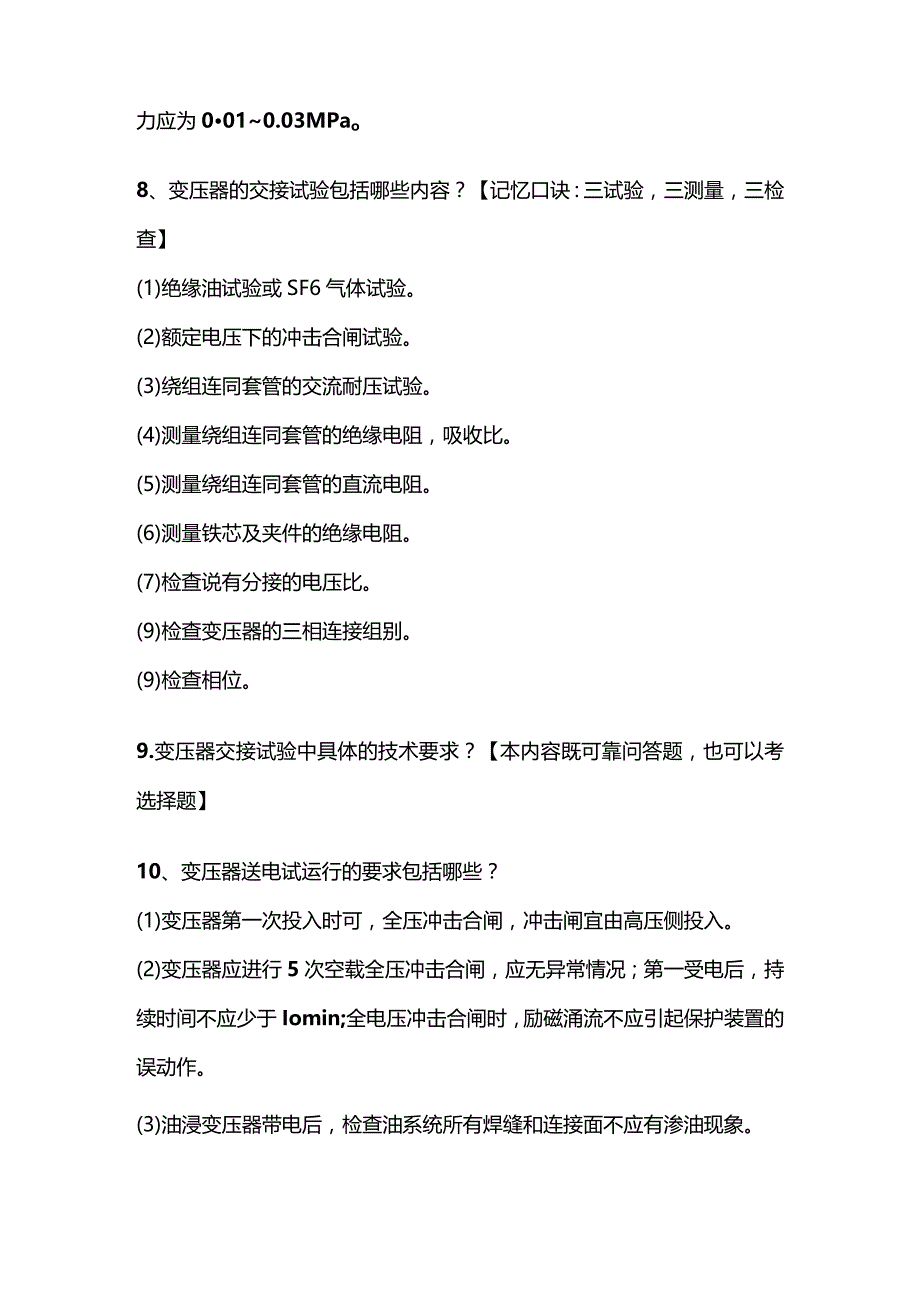

3、确。6 .配电装置送电验收的流程？(1)供电部门检查合格后将电源送进室内，经过验电、校相无误。(2)合高压进线开关，检查高压电压是否正常；合变压器柜开关，检查变压器是否电，合低压柜进线开关，查看低压电压是否正常；分别合其他柜的开关(3)空载运行24h,无异常现象，办理验收手续，交建设单位使用同时提交施工图、试验报告单.产格证说明书.施工记录等技术资料【记忆口诀：土蛋书记】7 .充氮气或充干燥空气运输的变压器有何要求？充氮气或充烦躁空气运输的压器，应有压力监视和补充装置，在运输过程中应保持正压，气体压力应为0010.03MPao8、变压器的交接试验包括哪些内容？【记忆口诀：三试验，三测量，三检查
4、】(1)绝缘油试验或SF6气体试验。(2)额定电压下的冲击合闸试验。(3)绕组连同套管的交流耐压试验。(4)测量绕组连同套管的绝缘电阻，吸收比。(5)测量绕组连同套管的直流电阻。(6)测量铁芯及夹件的绝缘电阻。(7)检查说有分接的电压比。(9)检查变压器的三相连接组别。(9)检查相位。9.变压器交接试验中具体的技术要求？【本内容既可靠问答题，也可以考选择题】10、变压器送电试运行的要求包括哪些？(1)变压器第一次投入时可，全压冲击合闸，冲击闸宜由高压侧投入。(2)变压器应进行5次空载全压冲击合闸，应无异常情况；第一受电后，持续时间不应少于Iomin;全电压冲击合闸时，励磁涌流不应引起保护装置的
5、误动作。(3)油浸变压器带电后，检查油系统所有焊缝和连接面不应有渗油现象。(4)变压器并联运行前，应核对好相位。(5)变压器试运行要注意冲击电流、空载电流.一次电压温度并做好试运行记录。(6)变压器空载运行24h异常情况，方可投入负荷运行。1、电动机在哪些情况下需要做抽芯检查？(1)电动机出厂期限超过制造厂保证的期限。(2)若制造厂无保证期限，出厂日期已超过1年。(3)经外观检查或电气试验，质量可疑时。2、电动机在哪些情况下需要进行干燥？干燥的方法？(1)IkV及以下的电动机使用500-1000V的摇表测量绝缘电阻,绝缘电阻值小于IMC/kV。(2)IkV及以上电动机用2500V的摇表测量绝缘
6、电阻，定子绕组绝缘电阻值小于IMJVkV,转子绕组绝缘电阻值小于0.5MCkV,吸收比小于l.30(例如600V的电机，其绝缘电阻不小于0.6M。)。电动机干燥的方法：外部加热干燥法、电流加热干燥法。3、电动机干燥时需要注意哪些事项？(1)在干燥前应根据电动机受潮情况制定烘干方法及有关技术措施。(2)烘干温度缓慢上升，一般每小时的温升控制在58oCo(3)干燥中要严格控制温度，在规定范围内，干燥最高允许温度应按绝缘材料的等级来确定，一般铁芯和绕组的最高温度应控制在7080oCo(4)干燥时不允许用水银温度计测量温度，应用酒精温度计、电阻温度计.温差热电偶。(5)定时测定并记录绕组的绝缘电阻.绕
7、组温度.干燥电源的电压和电流、环境温度。测定时一定要断开电源，以免发生危险。(6)当电动机绝缘电阻达到规范要求，在同一温度下经5h稳定不变后认定干燥完毕。4.电动机安装的技术要求？(1)安装时应在电动机与基础之间垫衬一层硬塑胶等防振物。(2)电动机的垫片一般不超过3块，垫片与基础面接触用严密，电动机底座安装完毕后进行二次灌浆。(3)地脚螺栓上匀应套用弹簧垫圈，拧紧螺母时应按对角交错次序拧紧。(4)调整电动机水平度，一般采用水平仪进行测量。5.电动机试运行前需要检查哪些内容？(1)用500V兆欧表测量电动机绕组的绝缘电阻，对于380V的异步电动机应不低于05M(2)检查电动机安装是否牢固，地脚螺
8、栓是否全部拧紧。(3)电动机保护接地线连接可靠接地缜铜芯泊勺截面不小于4mm2,有防松弹簧垫圈。(4)检查电动机与传动机械的联轴器是否安装良好。(5)检查电动机电源开关、启动设备、控制装置是否合适。熔丝选择是否合格。热继电器调整是否适当。短路脱扣器和热脱扣器整定是否正确。(6)通电检查电动机的转向是否正确。不正确时，在电源侧或电动机接线盒侧任意对调两根电源线即可。(7)对于绕线型电动机还应检查滑环和电刷。6.电动机试运行中需要检查哪些内容？(1)电机的旋转方向应符合要求，无杂声；(2)换向器、滑环及电刷的工作情况正常；(3)检查电动机温度，不应有过热现象；(4)振动(双振幅值)不应大于标准规定
9、值；(5)滑动轴承温升和滚动轴承温升不应超过规定值；(6)电动机第一次启动一般在空载情况下进行，空载运行时间为2h,记录机空载电流。7.架空线路的施工程序【记忆口诀：立放导师】线路测量T基础施工一杆塔组立T放线架线一导线连接T线路试验一竣工验收检查。8、带线连接的要求【注意：新教材修改】(1)每根导线在每一个档距内只准有1个接头，但在跨越公路、河流、铁路、重要建筑物、电力线和通信线等处,导线和避雷线均不得有接头。(2)不同材料、不同截面或不同捻回方向的导线连接，只能在杆上跳线内连接。(3)接头处的机械强度不低于导线自身强度的95%【注意：新教材修改】。电阻不超过同长度导线电阻的12倍。(4)耐
10、张杆、分支杆等处的跳线连接，可以采用T形线架和并沟线夹连接。(5)架空线的压接方法，可分为钳压连接.液压连接和爆压连接。9.架空线路需要做哪些试验？(1)测量绝缘子和线路的绝缘电阻。1)每片悬式绝缘子的绝缘电阻不低于300Mo2 )IkV及以下的支柱绝缘子的绝缘电阻不低于500Mo3 )棒式绝缘子可以不进行此项试验。4)悬式绝缘子和支柱的交流耐压试验。(2)测量35kV以上线路的工频参数可根据继电保护、过电压等专业的要求进行。(3)检查线路各相两侧的相位应一致。(4)冲击合闸试验。在额定电压下对空载线路的冲击合闸试验，应进行3次。(5),测量杆塔的接地电阻值，应符合设计的规定。(6)导线接头测
11、试1)电压降法2)温度法10、直埋电缆敷设的要求有哪些？(1)直埋电缆的埋深应不小于0.7m,穿越农田时应不小于1m。(2)直埋电缆一般使用铠装电缆。在铠装电缆的金属外皮两端要可靠接地，接地电阻不得大于10。(3)电缆敷设后，上面要铺100mm厚的软土或细沙，再盖上混凝土保护板，覆盖宽度应超过电缆两侧以外各50mm,或用砖代替混凝土保护板。(4)直埋电缆在直线段每隔50100m处、电缆接头处、转弯处、进入建筑物等处，应设置明显的方位标志或标桩。(5)电缆中间接头盒外面要有铸铁或混凝土保护盒，接头下面要垫以混凝土基础板，长度要伸出接头保护盒两端600700m。(6)电缆引入建筑物、除道时，要穿在
12、管中，并将管口堵塞，防止渗水。(7)电缆互相交叉，与非热力管和管道交叉，穿越公路时，都要穿在保护管中，保护管长度超出交叉点Im,交叉净距不应小于250mm,保护管内径不应小于电缆外径的15倍。(8)严禁将电缆平行敷设于管道的上方或下方。11.穿管敷设的电缆的要求有哪些？(1)孔径一般应不小于电缆外径的1.5倍，敷设电力电缆的排管孔径应不小于100mm,控制电缆孔径应不小于75mmo(2)埋地排管顶部至地面的距离，人行道上应不小于500mm;f地区应不小于700mm。(3)在直线距离超过100m处、排管转弯和分支处都要设置排管电缆井管通向井坑应有不小于01%的坡度,以便管内的水流入井坑内。(4)
13、敷设在排管内的电缆，应采用铠装电缆。12、电缆沟或隧道内电缆敷设的要求有哪些？(1)电力电缆和控制电缆不应配置在同一层支架上。(2)控制电缆在普通支吊架上，不宜超过1层,桥架上不宜超过3层。(3)高低压电缆、强电与弱电控制电缆应按顺序分层配置，一般情况宜由上而下配置(即高压在上，低压在下)。(4)交流三芯电力电缆，在普通支吊架上不宜超过1层，桥架上不宜超过2层。(5)交流单芯电缆，应布置在同侧支架上，按紧贴正三角形排列时，每隔Im用绑带扎牢。13、如何合理安排电缆长度，减少电缆接头？电缆敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头。14、输电线路的防雷措施？15、不同电压等级的输电线路，接闪线设置的要求？(1)500kV及以上的送电线路，应全线装设双接闪线，切线路电压越高，保护角越小。(2)220kV330kV线路，应全线装设双接闪线，杆塔上接闪线的保护角为20。30。(3)IlOkV线路沿全线装设接闪线,在雷电特别强烈的地区采用双接闪线，在少雷区或雷电活动轻微的地区，可不沿线装设接闪线，但杆塔应随基础接地。
