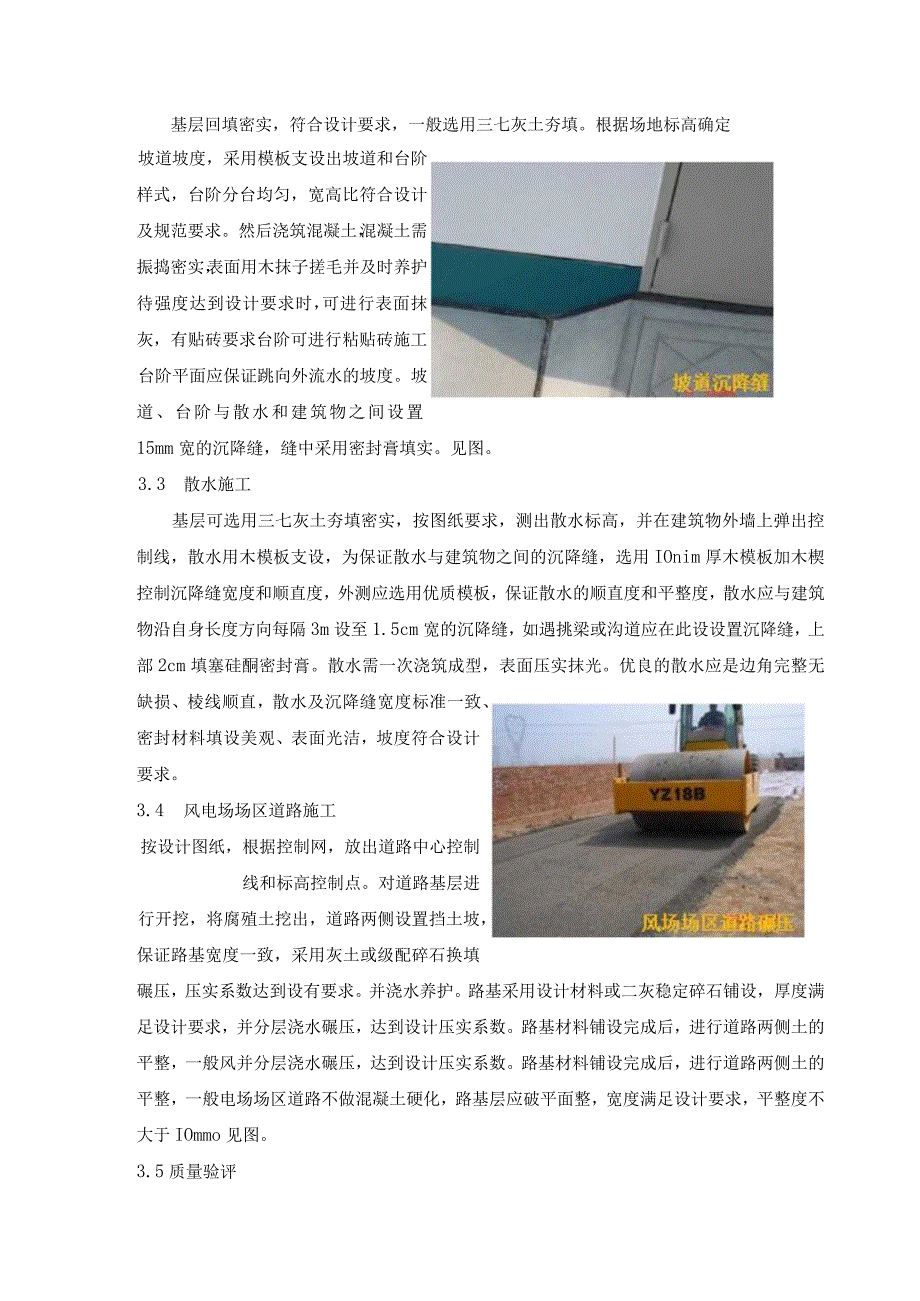

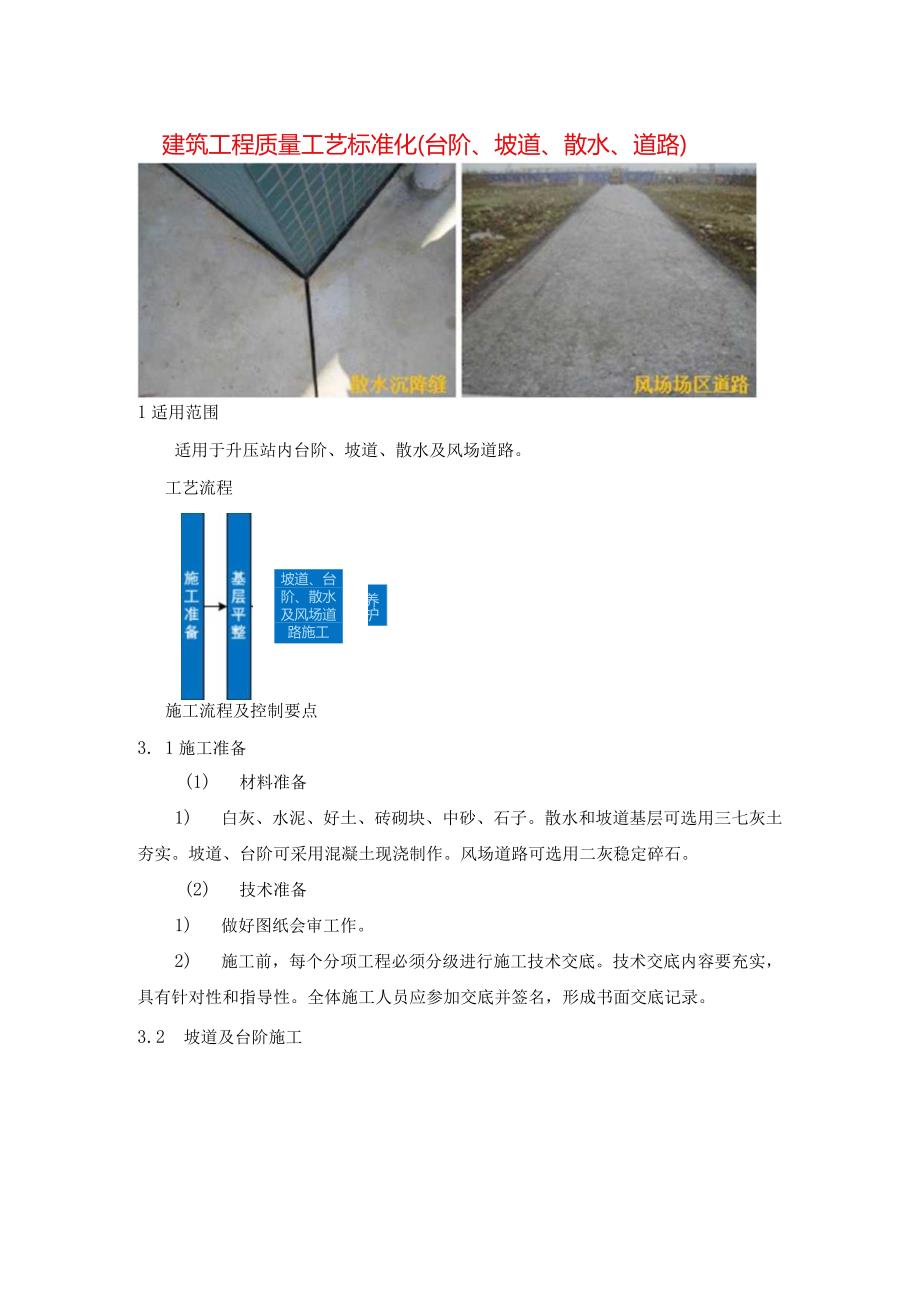

1、建筑工程质量工艺标准化(台阶、坡道、散水、道路)1适用范围适用于升压站内台阶、坡道、散水及风场道路。工艺流程坡道、台 阶、散水 及风场道 路施工养护施工流程及控制要点3. 1施工准备(1) 材料准备1) 白灰、水泥、好土、砖砌块、中砂、石子。散水和坡道基层可选用三七灰土夯实。坡道、台阶可采用混凝土现浇制作。风场道路可选用二灰稳定碎石。(2) 技术准备1) 做好图纸会审工作。2) 施工前，每个分项工程必须分级进行施工技术交底。技术交底内容要充实，具有针对性和指导性。全体施工人员应参加交底并签名，形成书面交底记录。3.2 坡道及台阶施工基层回填密实，符合设计要求，一般选用三七灰土夯填。根据场地标高
2、确定坡道坡度，采用模板支设出坡道和台阶样式，台阶分台均匀，宽高比符合设计及规范要求。然后浇筑混凝土，混凝土需振捣密实，表面用木抹子搓毛并及时养护。待强度达到设计要求时，可进行表面抹灰，有贴砖要求台阶可进行粘贴砖施工。台阶平面应保证跳向外流水的坡度。坡道、台阶与散水和建筑物之间设置15mm宽的沉降缝，缝中采用密封膏填实。见图。3.3 散水施工基层可选用三七灰土夯填密实，按图纸要求，测出散水标高，并在建筑物外墙上弹出控制线，散水用木模板支设，为保证散水与建筑物之间的沉降缝，选用IOnim厚木模板加木楔控制沉降缝宽度和顺直度，外测应选用优质模板，保证散水的顺直度和平整度，散水应与建筑物沿自身长度方向
3、每隔3m设至1.5cm宽的沉降缝，如遇挑梁或沟道应在此设设置沉降缝，上部2cm填塞硅酮密封膏。散水需一次浇筑成型，表面压实抹光。优良的散水应是边角完整无缺损、棱线顺直，散水及沉降缝宽度标准一致、密封材料填设美观、表面光洁，坡度符合设计要求。3.4 风电场场区道路施工按设计图纸，根据控制网，放出道路中心控制线和标高控制点。对道路基层进行开挖，将腐殖土挖出，道路两侧设置挡土坡，保证路基宽度一致，采用灰土或级配碎石换填碾压，压实系数达到设有要求。并浇水养护。路基采用设计材料或二灰稳定碎石铺设，厚度满足设计要求，并分层浇水碾压，达到设计压实系数。路基材料铺设完成后，进行道路两侧土的平整，一般风并分层浇

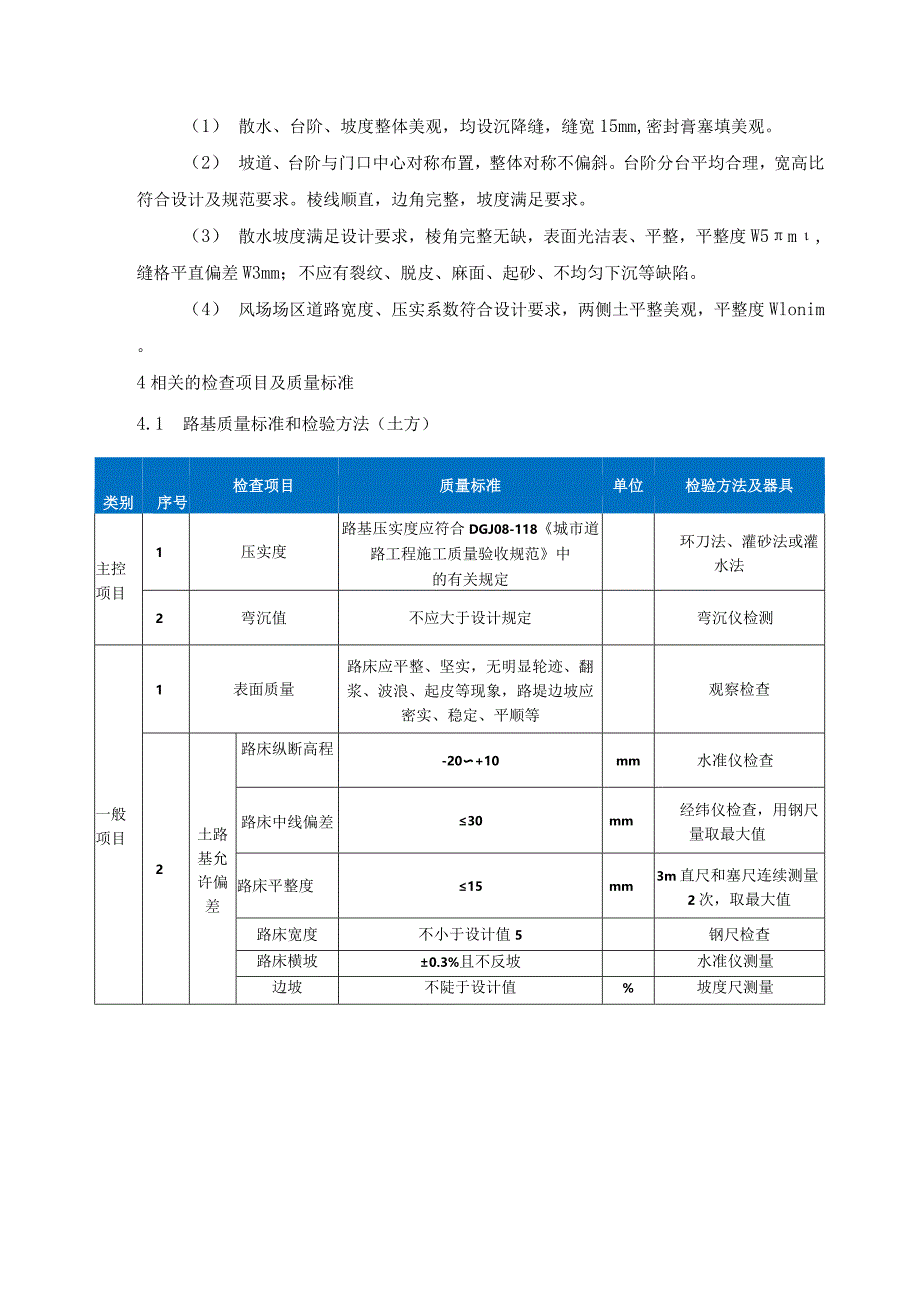

4、水碾压，达到设计压实系数。路基材料铺设完成后，进行道路两侧土的平整，一般电场场区道路不做混凝土硬化，路基层应破平面整，宽度满足设计要求，平整度不大于IOmmo见图。3.5质量验评（1） 散水、台阶、坡度整体美观，均设沉降缝，缝宽15mm,密封膏塞填美观。（2） 坡道、台阶与门口中心对称布置，整体对称不偏斜。台阶分台平均合理，宽高比符合设计及规范要求。棱线顺直，边角完整，坡度满足要求。（3） 散水坡度满足设计要求，棱角完整无缺，表面光洁表、平整，平整度W5m,缝格平直偏差W3mm；不应有裂纹、脱皮、麻面、起砂、不均匀下沉等缺陷。（4） 风场场区道路宽度、压实系数符合设计要求，两侧土平整美观，平整
5、度Wlonim。4相关的检查项目及质量标准4.1 路基质量标准和检验方法（土方）类别序号检查项目质量标准单位检验方法及器具主控项目1压实度路基压实度应符合DGJ08-118城市道路工程施工质量验收规范中的有关规定环刀法、灌砂法或灌水法2弯沉值不应大于设计规定弯沉仪检测一般项目1表面质量路床应平整、坚实，无明显轮迹、翻浆、波浪、起皮等现象，路堤边坡应密实、稳定、平顺等观察检查2土路基允许偏差路床纵断高程-20+10mm水准仪检查路床中线偏差30mm经纬仪检查，用钢尺量取最大值路床平整度15mm3m直尺和塞尺连续测量2次，取最大值路床宽度不小于设计值5钢尺检查路床横坡0.3%且不反坡水准仪测量边坡
6、不陡于设计值%坡度尺测量注：B为施工时必要的附加宽度。4.2 路基质量标准和检验方法（挖石）类别序号检查项目质量标准单位检验方法及器具主控项目1边坡质量上边坡必须稳定，严禁有松石、险石观察一般项目2挖石方路基允许偏差路床纵断高程ToO+50mm水准仪检查路床中线偏位30mm经纬仪、钢尺量取最大值检查路床宽度不小于设计值3钢尺检查边坡不大于设计值坡度尺测量注：8为施工时必要的附加宽度。4.3 路基质量标准和检验方法（填石）类别序号枪查项目质量标准单位检验方法及器具主控项目1压实度路基压实度应符合试验路段确定的施工工艺要求,沉降差不应大于试验路段确定的沉降差水准仪测量一般项目1路床质量路床顶面应嵌
7、缝牢固液面均匀、平整、稳定，无推移、浮石观察2边坡质量边坡应稳定、平顺，无松石观察3填石方跆基允许偏差路床纵断高程-20+10nun水准仪检查路床中线偏位30mm经纬仪、钢尺量取最大值检查路床宽度不小于设计值8钢尺检查路床横坡0.3%且不反坡水准仪测量边坡不大于设计值坡度尺测量注：B为施工时必要的附加宽度。4.4 斜坡防护工程质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具主控项目1对开发建设项目因开挖、回填、弃土（石、沙、渣）等造成的影响根据地形、地质、水文条件、施工方式等因素,采取挡墙、削坡开级、工程护坡、植物护坡、坡面固定、滑坡防治等边坡防护措施观察检查2开挖、削坡、取土（石
8、）形成的土（沙）质坡面或风化严重的岩石坡面，在降水渗流的渗透、地表径流及沟道洪水的冲刷作用下容易产生湿陷、坍塌、滑坡、岩石风化等边坡失稳现象应采取挡墙工程，保证边坡的稳定观察检查3易风化岩石或泥质岩层坡面，采用削坡卸荷稳定边坡工程之后应采取锚喷工程支护，固定坡面观察检查和检查施工记录4易发生滑坡的坡面采取削坡反压、拦排地表水、排除地下水、滑坡体上造林、抗滑桩、抗滑墙等滑坡整治工程观察检查5经防护达到安全稳定要求的边坡宜恢复林草植被观察检查和检查施工记录一般项目1土质坡面削坡升级形式可分为直线形、折线形、阶梯形、大平台形等形式，应根据边坡的土质与暴雨径流条件，确定每一小平台的宽度与两平台间的高差
9、，削坡后应保证土坡的稳定。小平台宽可取1.5m2m,两平台间高差可取6m12m尺量和观察检查2削坡开级土质削坡或石质削坡应在距最终坡脚Im处修建排洪沟尺量和观察检查削坡开级后的土质坡面应采取植物护坡措施观察检查阶梯形的小平台和大平台戒的太平分根据土质情况，因地制宜种植草类、灌木、乔木观察检查坡面采取削坡工程必须布置山坡截水沟、平台截水沟、急流槽、排水边沟等排水系统观察检查3砌石护坡干砌石护坡(1)坡面较缓(L0251.0：3.0)受水流冲刷较轻的土质或软质岩石坡面，宜采用单层干砌块石护坡或双层干砌块石护坡。(2)干砌石护坡的坡度应与防护对象的坡度一致，并根据土体的结构性质而定,质坚实的砌石坡度
10、可陡些，反之则应缓些观察检查和检查施工记录一般项目3砌石护坡浆砌石护坡(1)坡度在IOL01.020之间，或坡面位于沟岸、河岸，下部可能遭受水流冲刷，且洪水冲击力强的防护地段，宜采用浆砌石护坡。(2)浆砌石护坡由面层和起反滤作用的垫层组成；原坡面如为砂、砾、卵石，可不设垫层；对长度较大的浆砌石护坡，应沿纵向设置伸缩缝，并用沥青砂浆或沥青木条填塞观察检查和检查施工记录4边坡坡脚可能遭受强烈洪水冲刷的陡坡段混凝土护坡边坡介于1.0:1.0100.5之间、高度小干3m的坡面；边坡陡于1.0:0.5的观察检查坡面有涌水现象时，应采用粗砂、碎石或砂砾等设置反滤层并设排水管。涌水量较大时，应修筑盲沟排水观
11、察检查5坡脚为沟岸、河岸可能遭受洪水冲刷的部分对枯水位以下的坡脚应采取抛石护坡观察检查6基岩裂隙不太发育、无大面积崩塌的坡面应采用喷浆机进行喷水泥沙浆或喷混凝土护坡观察检查7路旁或人口聚集地坡面坡度陡于1：1的土质、沙质坡面，可采用格状框条护坡观察检查8坡度缓于1:1、高度小于4m、有涌水的坡段可采用砌石草皮护坡观察检查9稳定性差的岩石坡面基岩裂隙细小、岩层较为完整的坡段宜采用喷混凝土或砂浆护坡观察检查节理、裂隙、层理发育的岩石坡面根据岩石破坏的可能形态（局部或整体性破坏）宜采用局部（对个别危石）锚杆加固，或在整个横断面上系统锚杆加固观察检查强度不高或完整性差的岩石坡面当仅采用锚杆加固难以维持锚杆之间的围岩稳定时，应采用锚杆与喷混凝土联合加固观察检查IO对造成滑坡的主导因素采取的措施应采取削坡反压、拦排地表水、排除地下水等措施，修建抗滑桩、抗滑墙和预应力锚固等滑坡整治工程或在滑坡体上造林，并对坡面进行防护观察检查11边坡坡度或削坡开级后坡度缓于1：1.5的土质或沙质坡面应采取植物护坡措施,其类型可分为种草护坡和造林护坡两种观察检查5施工依据5.1电力建设施工质量验收及评定规程第1部分：土建工程DL/T5210.1-20215.2变电站、换流站土建工程施工质量验收规范（DL/T5814-2020）
