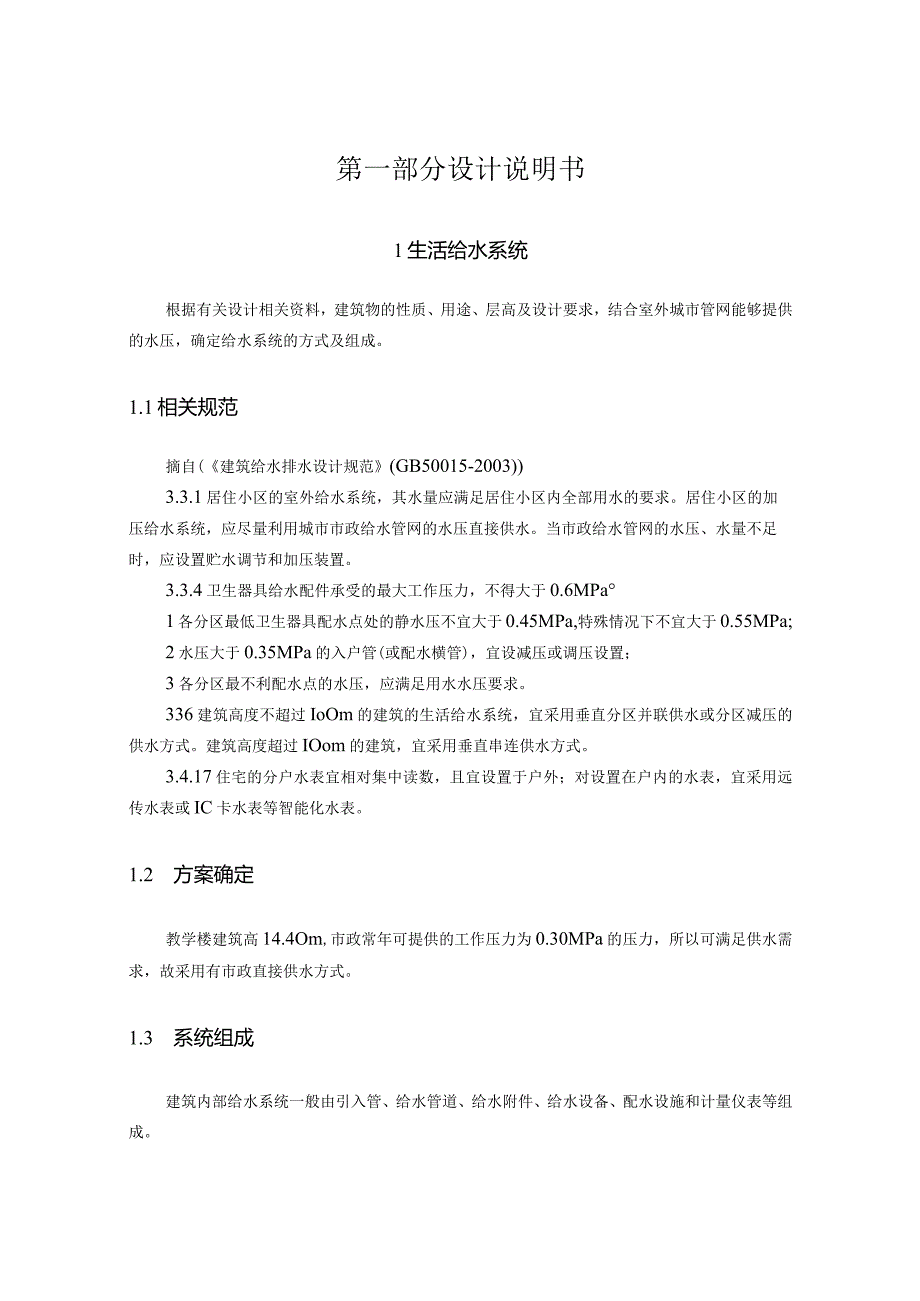

1、第一部分设计说明书1生活给水系统根据有关设计相关资料，建筑物的性质、用途、层高及设计要求，结合室外城市管网能够提供的水压，确定给水系统的方式及组成。1.1相关规范摘自(建筑给水排水设计规范(GB50015-2003)3.3.1居住小区的室外给水系统，其水量应满足居住小区内全部用水的要求。居住小区的加压给水系统，应尽量利用城市市政给水管网的水压直接供水。当市政给水管网的水压、水量不足时，应设置贮水调节和加压装置。3.3.4卫生器具给水配件承受的最大工作压力，不得大于0.6MPa1各分区最低卫生器具配水点处的静水压不宜大于0.45MPa,特殊情况下不宜大于0.55MPa;2水压大于0.35MPa的

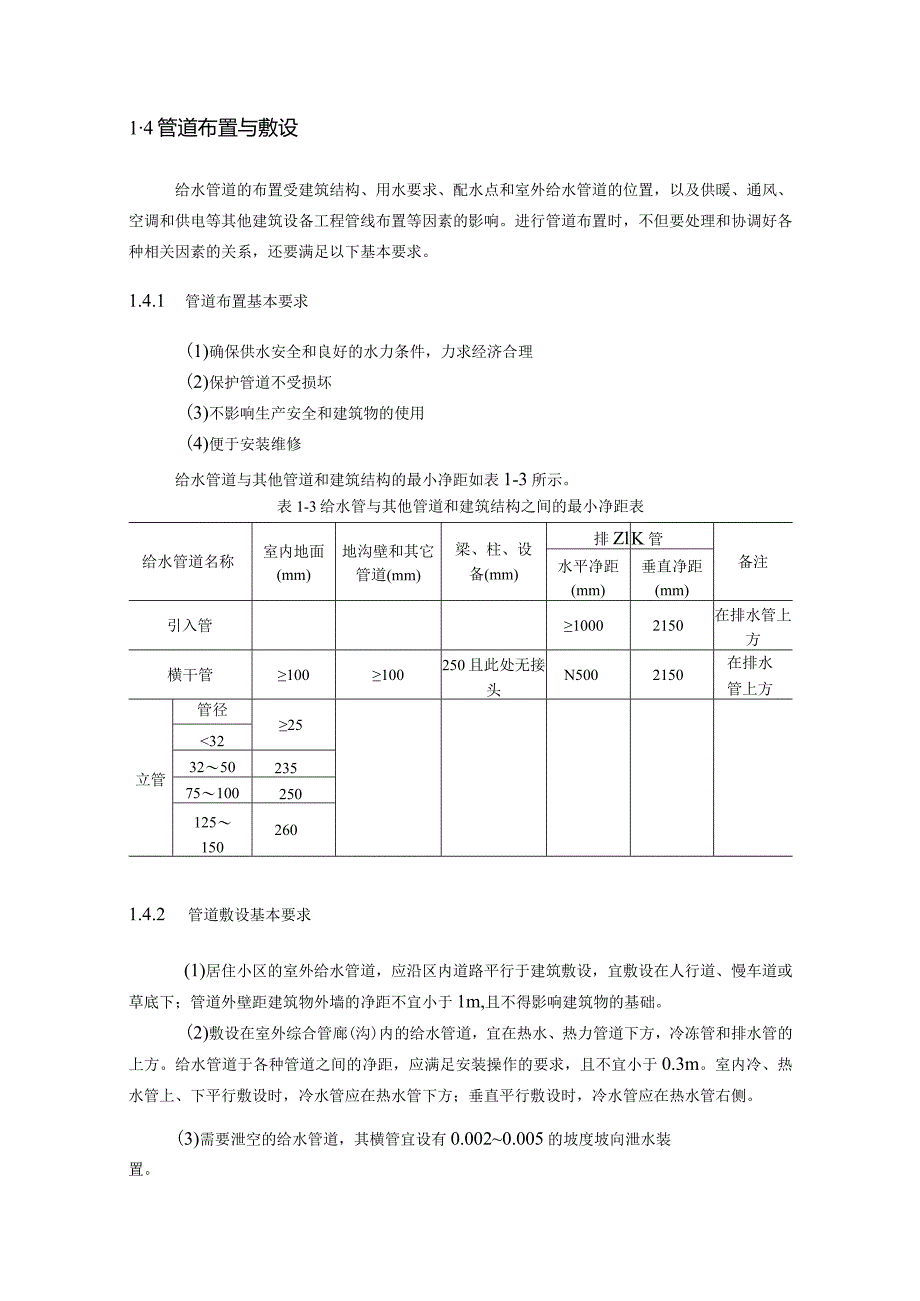

2、入户管(或配水横管)，宜设减压或调压设置；3各分区最不利配水点的水压，应满足用水水压要求。336建筑高度不超过IoOm的建筑的生活给水系统，宜采用垂直分区并联供水或分区减压的供水方式。建筑高度超过IOom的建筑，宜采用垂直串连供水方式。3.4.17住宅的分户水表宜相对集中读数，且宜设置于户外；对设置在户内的水表，宜采用远传水表或IC卡水表等智能化水表。1.2 方案确定教学楼建筑高14.4Om,市政常年可提供的工作压力为0.30MPa的压力，所以可满足供水需求，故采用有市政直接供水方式。1.3 系统组成建筑内部给水系统一般由引入管、给水管道、给水附件、给水设备、配水设施和计量仪表等组成。14管道
3、布置与敷设给水管道的布置受建筑结构、用水要求、配水点和室外给水管道的位置，以及供暖、通风、空调和供电等其他建筑设备工程管线布置等因素的影响。进行管道布置时，不但要处理和协调好各种相关因素的关系，还要满足以下基本要求。1.4.1 管道布置基本要求(1)确保供水安全和良好的水力条件，力求经济合理(2)保护管道不受损坏(3)不影响生产安全和建筑物的使用(4)便于安装维修给水管道与其他管道和建筑结构的最小净距如表1-3所示。表1-3给水管与其他管道和建筑结构之间的最小净距表给水管道名称室内地面(mm)地沟壁和其它管道(mm)梁、柱、设备(mm)排ZlK管备注水平净距(mm)垂直净距(mm)引入管100
4、02150在排水管上方横干管100100250且此处无接头N5002150在排水管上方立管管径25323250235751002501251502601.4.2 管道敷设基本要求(1)居住小区的室外给水管道，应沿区内道路平行于建筑敷设，宜敷设在人行道、慢车道或草底下；管道外壁距建筑物外墙的净距不宜小于1m,且不得影响建筑物的基础。(2)敷设在室外综合管廊(沟)内的给水管道，宜在热水、热力管道下方，冷冻管和排水管的上方。给水管道于各种管道之间的净距，应满足安装操作的要求，且不宜小于0.3m。室内冷、热水管上、下平行敷设时，冷水管应在热水管下方；垂直平行敷设时，冷水管应在热水管右侧。(3)需要泄空
5、的给水管道，其横管宜设有0.0020.005的坡度坡向泄水装置。(4)为防止生活饮用水管道被使用过的水回流而造成污染，管道敷设时，应注意配水出口不得被任何杂质所淹没。1.4.3 管道敷设基本形式给水管道敷设有明装、暗装两种形式。明装即管道外露，其优点是安装维修方便，造价低，但外露的管道影响美观，表面易结露、灰尘，一般用于对卫生、美观没有特殊要求的建筑。安装即管道隐蔽，如敷设在管道井、技术层、管沟、墙槽或夹壁墙中，直接埋地或埋在楼板的垫层里，其优点是管道不影响室内的美观、整洁，但施工复杂，维修困难，造价高，适用于对卫生、美观要求较高的建筑如宾馆、高级公寓和要求无尘、洁净的车间、实验室、无菌室等。

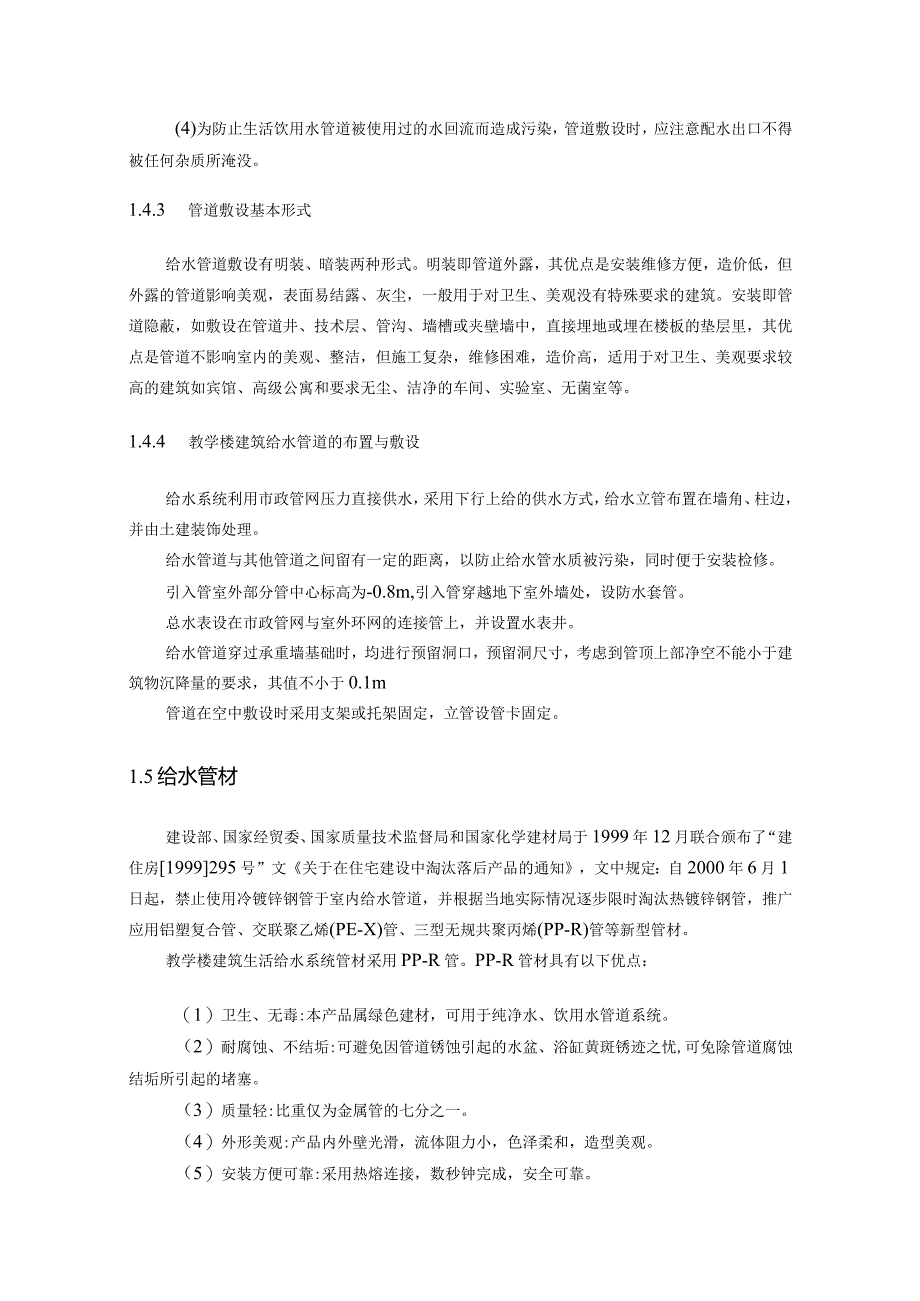

6、1.4.4 教学楼建筑给水管道的布置与敷设给水系统利用市政管网压力直接供水，采用下行上给的供水方式，给水立管布置在墙角、柱边，并由土建装饰处理。给水管道与其他管道之间留有一定的距离，以防止给水管水质被污染，同时便于安装检修。引入管室外部分管中心标高为-0.8m,引入管穿越地下室外墙处，设防水套管。总水表设在市政管网与室外环网的连接管上，并设置水表井。给水管道穿过承重墙基础时，均进行预留洞口，预留洞尺寸，考虑到管顶上部净空不能小于建筑物沉降量的要求，其值不小于0.1m管道在空中敷设时采用支架或托架固定，立管设管卡固定。1.5给水管材建设部、国家经贸委、国家质量技术监督局和国家化学建材局于1999
7、年12月联合颁布了“建住房1999295号”文关于在住宅建设中淘汰落后产品的通知，文中规定：自2000年6月1日起，禁止使用冷镀锌钢管于室内给水管道，并根据当地实际情况逐步限时淘汰热镀锌钢管，推广应用铝塑复合管、交联聚乙烯(PE-X)管、三型无规共聚丙烯(PP-R)管等新型管材。教学楼建筑生活给水系统管材采用PP-R管。PP-R管材具有以下优点：（1）卫生、无毒:本产品属绿色建材，可用于纯净水、饮用水管道系统。（2）耐腐蚀、不结垢:可避免因管道锈蚀引起的水盆、浴缸黄斑锈迹之忧,可免除管道腐蚀结垢所引起的堵塞。（3）质量轻:比重仅为金属管的七分之一。（4）外形美观:产品内外壁光滑，流体阻力小，色
8、泽柔和，造型美观。（5）安装方便可靠:采用热熔连接，数秒钟完成，安全可靠。（6）使用寿命长:在规定的长期连续工作压力下，使用下寿命可达50年以上。2排水系统2.1 相关规范摘自（建筑给水排水设计规范（GB50015-2003）2.1.1新建居住小区应采用生活排水与雨水分流排水系统。2.1.2建筑物内下列情况下宜采用生活污水与生活废水分流的排水系统：1建筑物使用性质对卫生标准要求较高时；2生活污水需经化粪池处理后才能排入市政排水管道时；3生活废水需回收利用时。2.1.3下列建筑物排水应单独排水至水处理或回收构筑物；1公共饮食业厨房含有大量油脂的洗涤废水；2洗车台冲洗水；3含有大量致病菌，放射性元
9、素超过排放标准的医院污水；4水温超过40的锅炉、水加热器等加热设备排水；5用作中水水源的生活排水。2.1.4建筑物雨水管道应单独设置，在缺水或严重缺水地区，宜设置雨水贮存池。2. 2排水水质及其特点建筑排水根据其排水的来源及水质污染程度可分为生活污水、工业废水和降水。生活污水又可划分为粪便污水个洗涤废水，而工业废水可分为生产污水和生产废水，降水是指雨水和雪融化水。酒店建筑是集商业、公寓为一体的综合性住宅建筑，通过对建筑性质及使用功能与特点的分析，该建筑排水种类及水质情况如下：（1）粪便污水：从大、小便器排出的污水，含有大量粪便、纸屑、病原虫等杂质。（2）生活废水：来自住宅盥洗、沐浴、洗涤以及洗
10、衣房的排水。水中含有细小的悬浮物及洗涤剂，水质的污染程度较粪便污水轻。（3）屋面雨水：来自屋面的雨水及融化的雪水，水质比较干净。（4）含油废水：来自厨房、餐厅排出的废水，含有动植物油。2. 3排水方案的确定建筑内部排水体制有分流制和合流制两种。对城市排水系统而言，粪便污水和生活废水统生活污水。所谓分流制是指雨水和粪便污水、生活废水分流，所谓合流是指雨水和粪便污水、生活废水合流。而在建筑内部排水系统中，雨水系统必须独立设置，所谓分流与合流通常是指粪便污水与生活废水是分流设置管道收集排放还是用一套管道收集排放。根据规范要求，建筑排水系统的选择有以下几个要点：（1）分流或合流排水系统的选择，应根据污
11、水性质、污染程度、结合室外排水体制和有利于综合利用与处理的要求确定。（2）生活污水一般须经化粪池处理，此时粪便污水宜与生活废水分流；当排往污水处理厂时，宜合流排出。（3）当建筑物内设置中水系统时，生活废水与生活污水应分流排出。（4）含有毒和有害物质的生产污水，含有大量油脂的生活废水，以及经技术经济比较认为需要回收利用的生产废水、生活废水等均应分流排出。（5）建筑物雨水应单独排出。工业废水如不含有机物，而带大量泥沙、矿物质时，应经机械处理后方可排入室内密闭系统雨水管道。在确定建筑内部排水体制和设置建筑内部排水系统时,应根据污、废水性质、污染程度、室外排水体制和城市污水处理设施完善程度以及污水有无
12、回用要求等因素，通过经济技术比较确定。通过对教学楼建筑当地自然条件的分析和设计任务书的要求，参照规范的相关规定，综合确定教学楼建筑排水方案。由教学楼楼栋条件可知，生活排水主要来自学生的洗手和便器，教学楼生活污、废水采用合流制排水系统，2.4系统组成建筑内部污废水排水系统应能满足以下三个基本要求：首先，系统能迅速畅通地将污废水排到室外；其次，排水管道系统内的气压稳定，有毒有害气体不进入室内，保持室内良好的环境卫生；第三，管线布置合理，间断顺直，工程造价低。为满足上述要求，建筑内部污废水排水系统的基本组成部分有：卫生器具和生产设备的受水器、排水管道、清通设备和通气管道。在有些建筑物的污废水排水系统
13、中，根据需要还设有污废水提升设备和局部处理构筑物。2.5排水管道布置及敷设多层建筑的排水管道的布置应满足良好的水力条件，还需考虑维护的方便，保证管道正常运行以及经济和美观的要求。(1)排水顺畅、水力条件好为使排水管道系统能够将室内产生的污废水以最短的距离、最短的时间排出室外，应采用水力条件好的管件和连接方法。排水支管不宜太长，尽量少转弯，连接的卫生器具不宜太多；立管宜靠近外墙，靠近排水量大、水中杂质多的卫生器具；排出管以最短的距离排出室外，尽量避免在室内转弯。(2)保证设有排水管道房间或场所的正常使用在某些房间或场所布置排水管道时，要保证这些房间或场所正常使用，如横支管不得穿越有特殊要求的生产
14、厂房、食品及贵重商品仓库、通风小室和变电室;不得布置在遇水易引起燃烧、爆炸或损坏的原料、产品和设备上面，也不得布置在食堂、饮食业的主副食操作烹调场所的上方。(3)保证排水管道不受损坏为使排水系统安全可靠的使用，必须保证排水管道不会受到腐蚀、外力、热烤等破坏。如管道不得穿过沉降缝、烟道、风道；管道穿过承重墙和基础是应有预留孔洞；埋地管不得布置在可能受重物压坏处或穿越生产设备基础；湿陷性黄土地区横干管应设在地沟内；排水立管采用柔性接口；塑料排水管道应远离温度高的设备和装置，在汇合配件处设置伸缩节等。(4)室内环境卫生条件好为创造一个安全、卫生、舒适、安静、美观的生活生产环境，管道不得穿越卧式、病房
15、等对卫生、安静要求较高的房间，并不宜靠近与卧式相邻的内墙；商品住宅卫生间的卫生器具排水管不宜穿越楼板进入他户；排水立管仅设置伸顶通气管时，最低排水横支管与立管连接处距排水立管管底垂直距离小于表2-2规定的最小距离时，底部支管应单独排出。表2-2最低横支管与立管连接处到立管管底的垂直距离立管连接卫生器具的层数垂直距离（In）40.45560.757121.213193工206（5）施工安装、维护管理方便为便于施工安装，管道距楼板和墙应有一定的距离。为便于日常维护管理，排水立管宜靠近外墙，以减少埋地横干管的长度；对于废水含有大量的悬浮物或沉淀物，管道需要经常冲洗，排水支管较多，排水点的位置不固定的公共餐饮的厨房、公共浴池、洗衣房、生产车间可以用排水沟代替排水管。应按规范规定设置检查口或清扫口。如铸铁排水立管上检查口之间的距离不宜大于IOm,塑料排水立管宜每6层设置一个检查口。但在建筑物的最底层和设有卫生器具的二层以上建筑物的最高层，应设置检查口；检查口应在地（楼）面以1.0m,并应高于该层卫生器具上边缘0.15m。在连接2个
